ГЕНЕРАТОР



ОЕМ код генератора в сборе на 105А - 51714792 и 063377007010;
 генератор в сборе на 70А - 063377011010 и 51700675;

 9948646, 085563051010 - реле регулятор;
 77362377 - шкив генератора;
 55195023 - натяжной ролик регулируемый (автонатяжитель);
 55204392 - неподвижный натяжной ролик;
 55184060 - ремень генератора с кондиционером (5РК1168);
 71719738 - ремень генератора без кондиционера (4PK668);
 46745928 - ремень ГУР (3PK905).



Приводные ремни и ролики генератора.

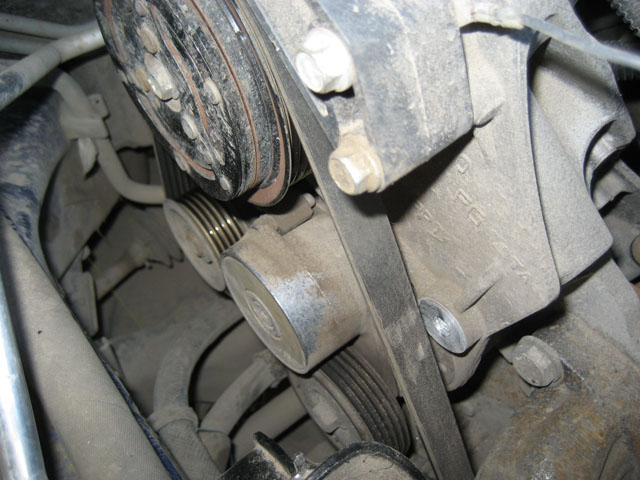

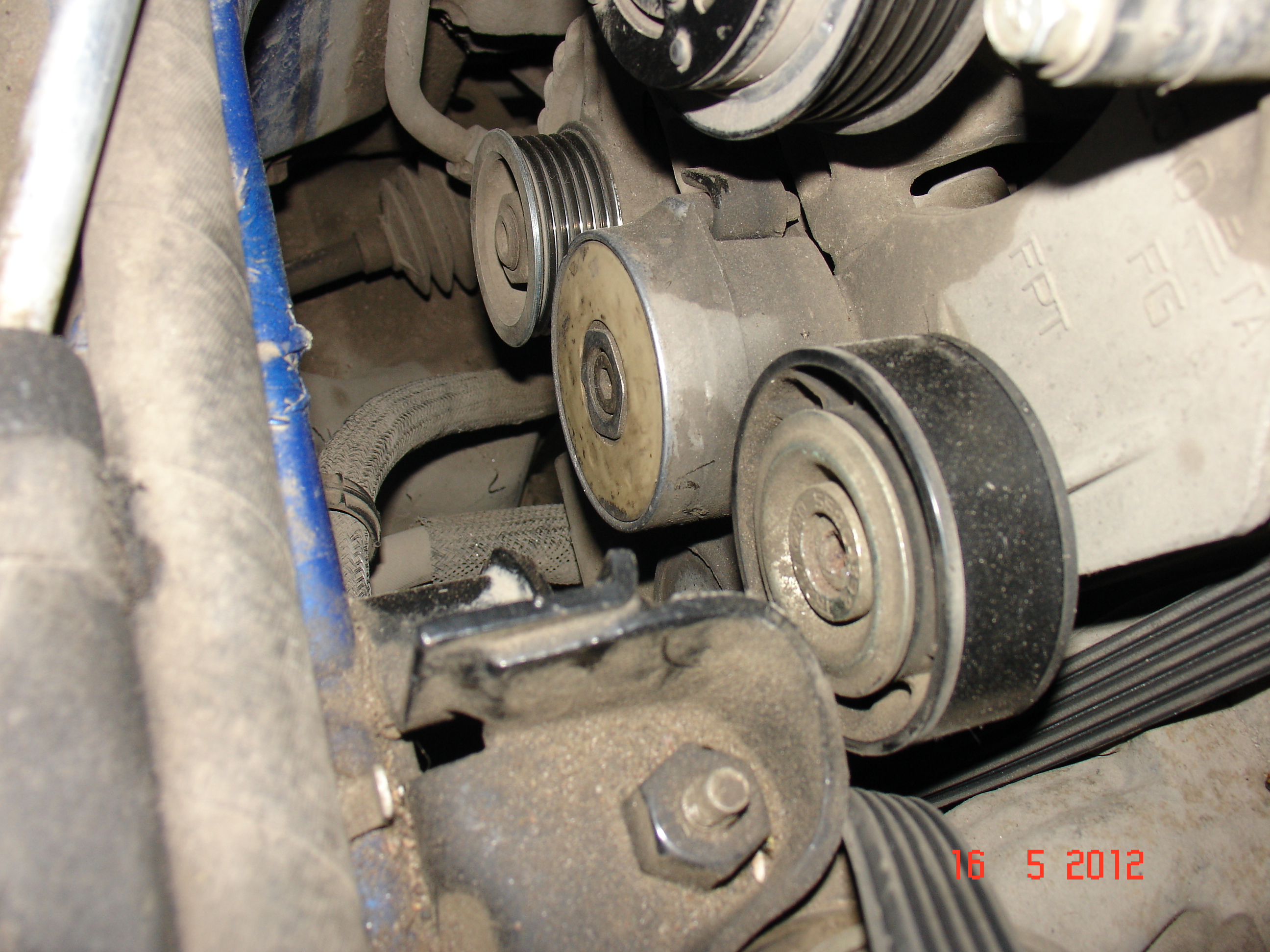

Ремень генератора с кондиционером натягивается обводным роликом и роликом-автонатяжителем. Обводной ролик и ролик автонатяжителя абсолютно идентичны и взаимозаменяемы. Для замены ремня и роликов перво наперво необходимо ослабить натяжение ремня для этого:

а) На авто с компрессором кондиционера:

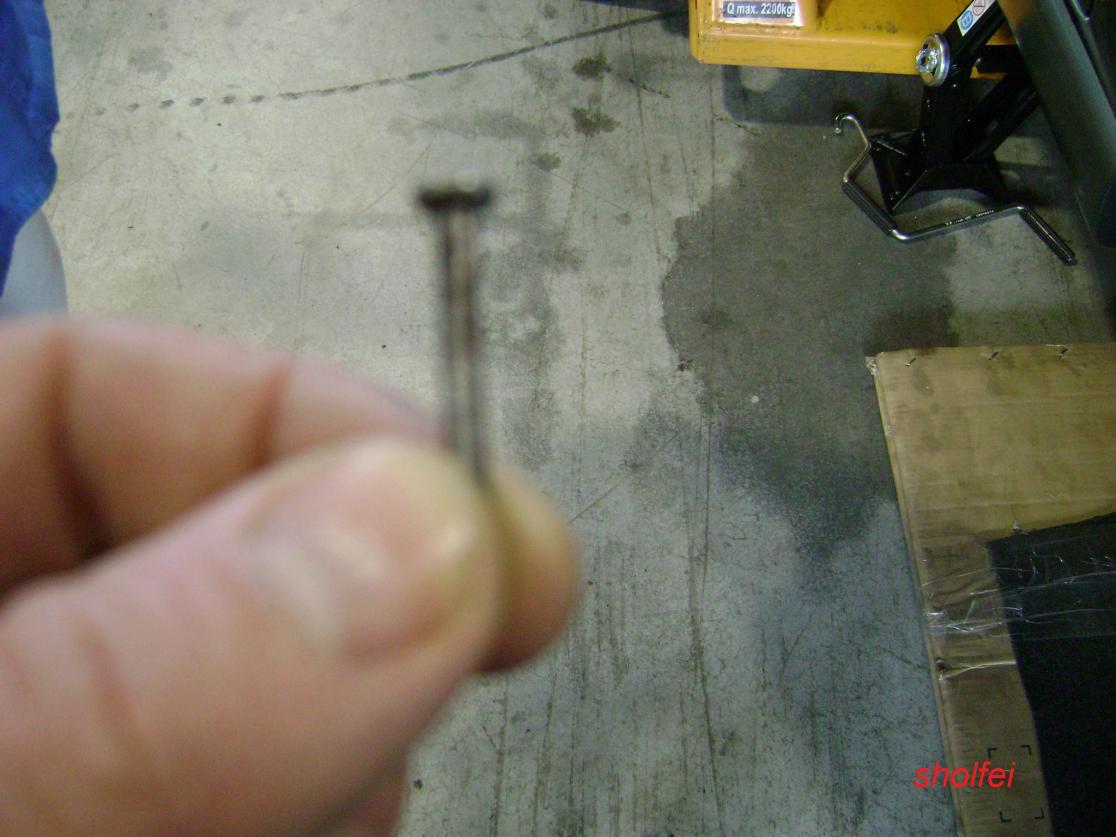

1. Находим кусок гвоздя (не толстого) - будем использовать его в качестве чеки для ослабления натяжки автоматического ролика ремней агрегатов

гв

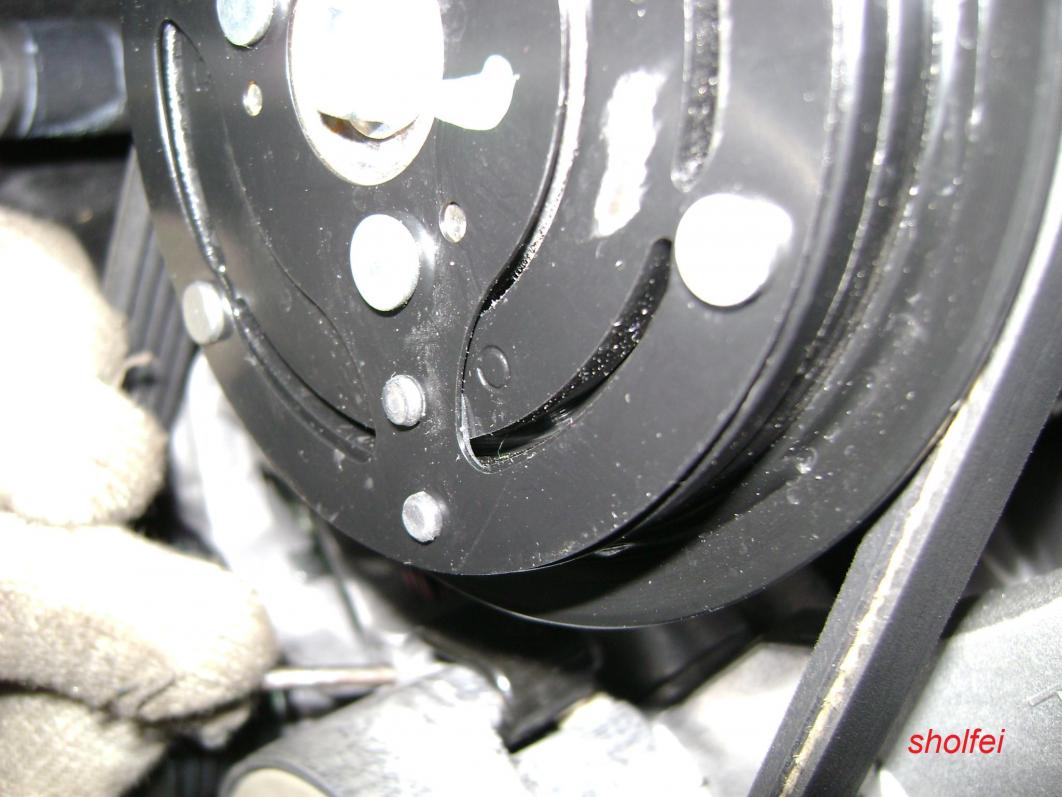

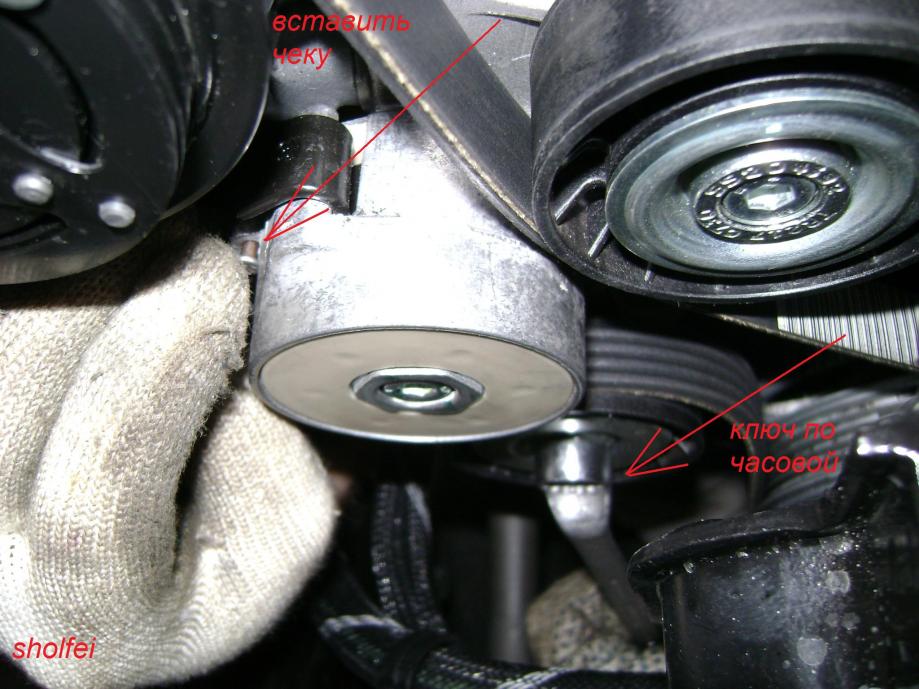

2. Ключом на 13, накинутым на болт автоматического ролика, крутим по часовой стрелке, одновременно вставляя чеку в отверстие на корпусе автоматического натяжителя, до тех пор, пока не почувствуем, что чека вошла во второе отверстие на корпусе автонатяжителя.

рем рем рем

3. Теперь можно спокойно снимать ремень с агрегатов (генератор, компрессор)

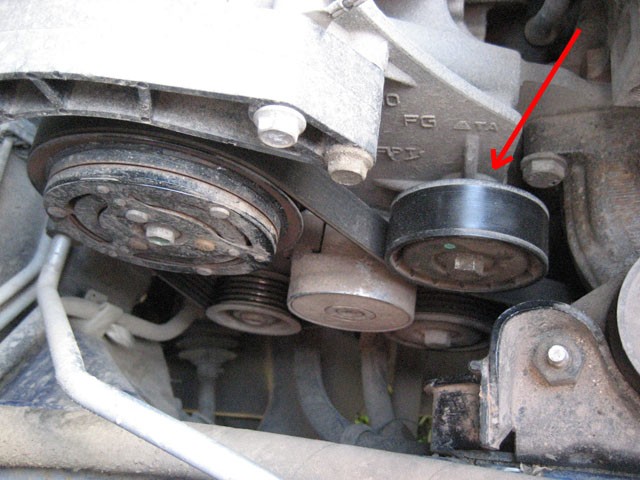

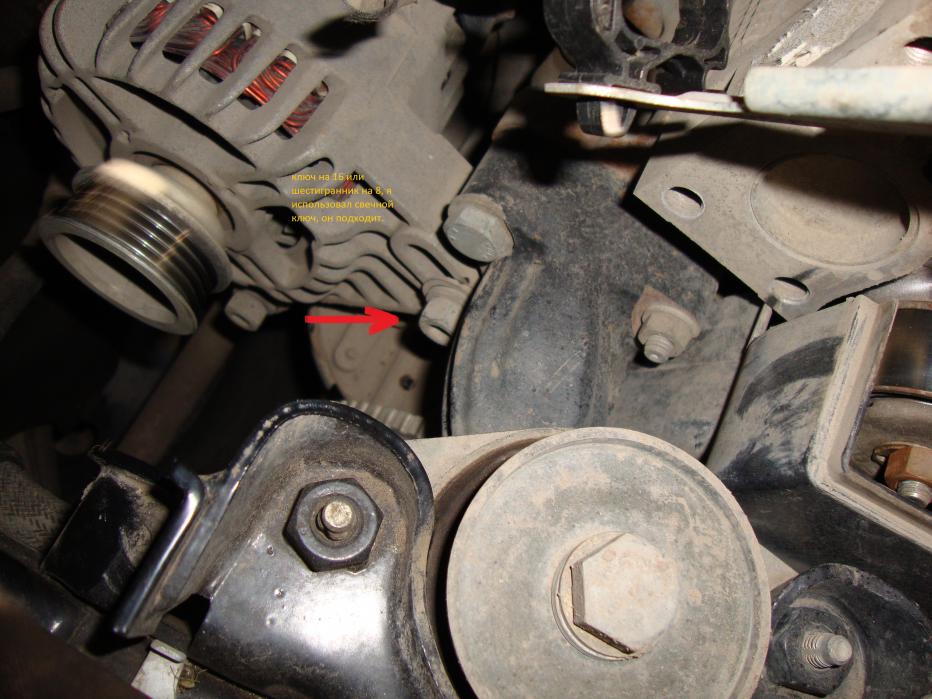

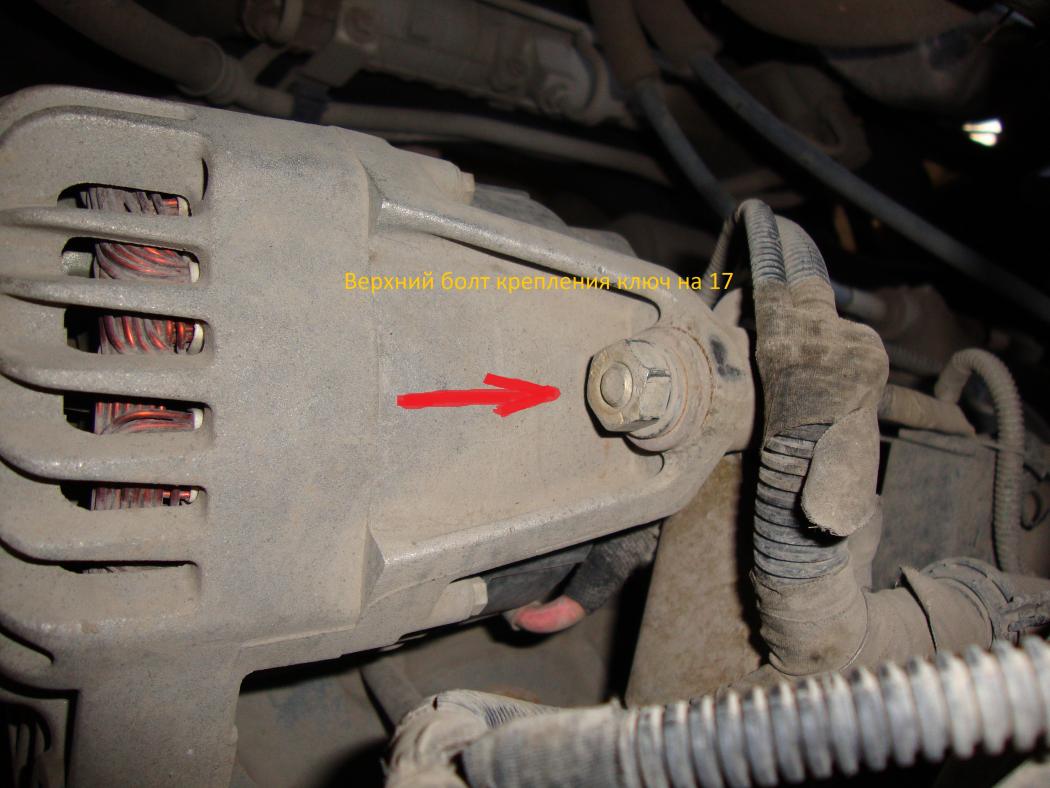

б) На авто без кондиционера. Для владельце в автомобиля в комплектации "база", чтоб снять приводной ремень ремень навесного оборудования необходимо проделать следующие операции: ключом на 16 или шестигранником на 8 ослабляем нижний и натяжной болты (на фото указан стрелкой), ключом на 17 ослабляем верхний задний болт крепления генератора и снимаем ремень.

рем рем рем

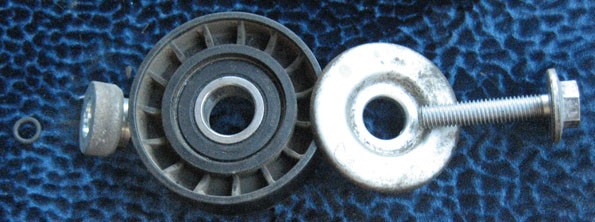

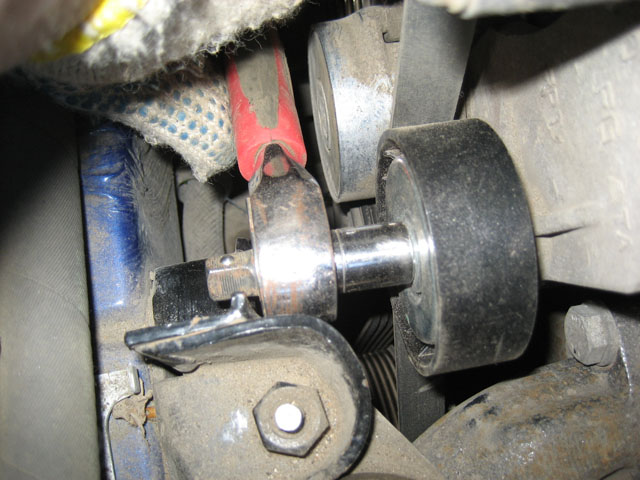

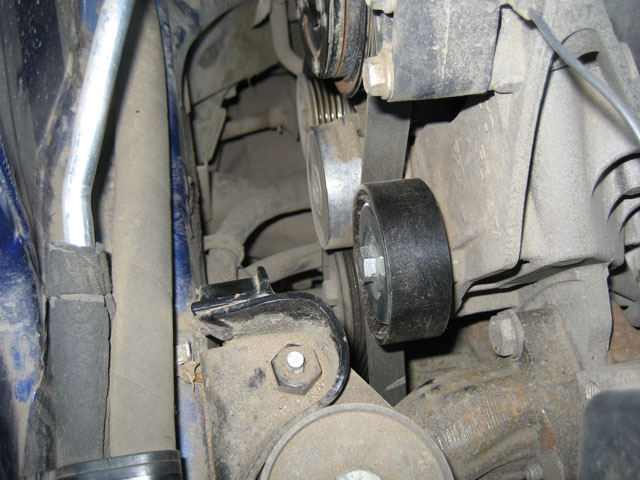

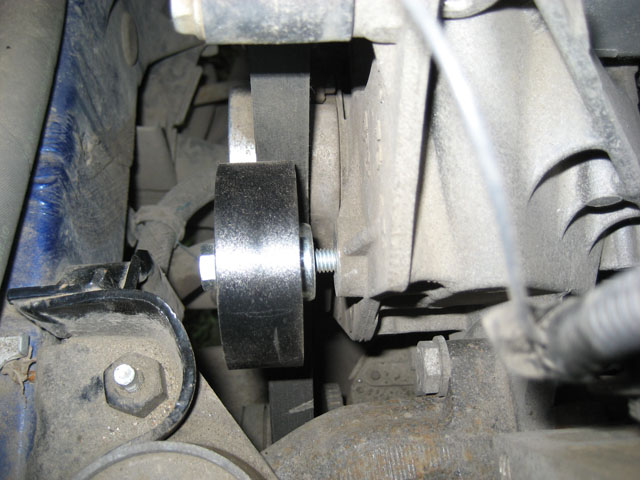

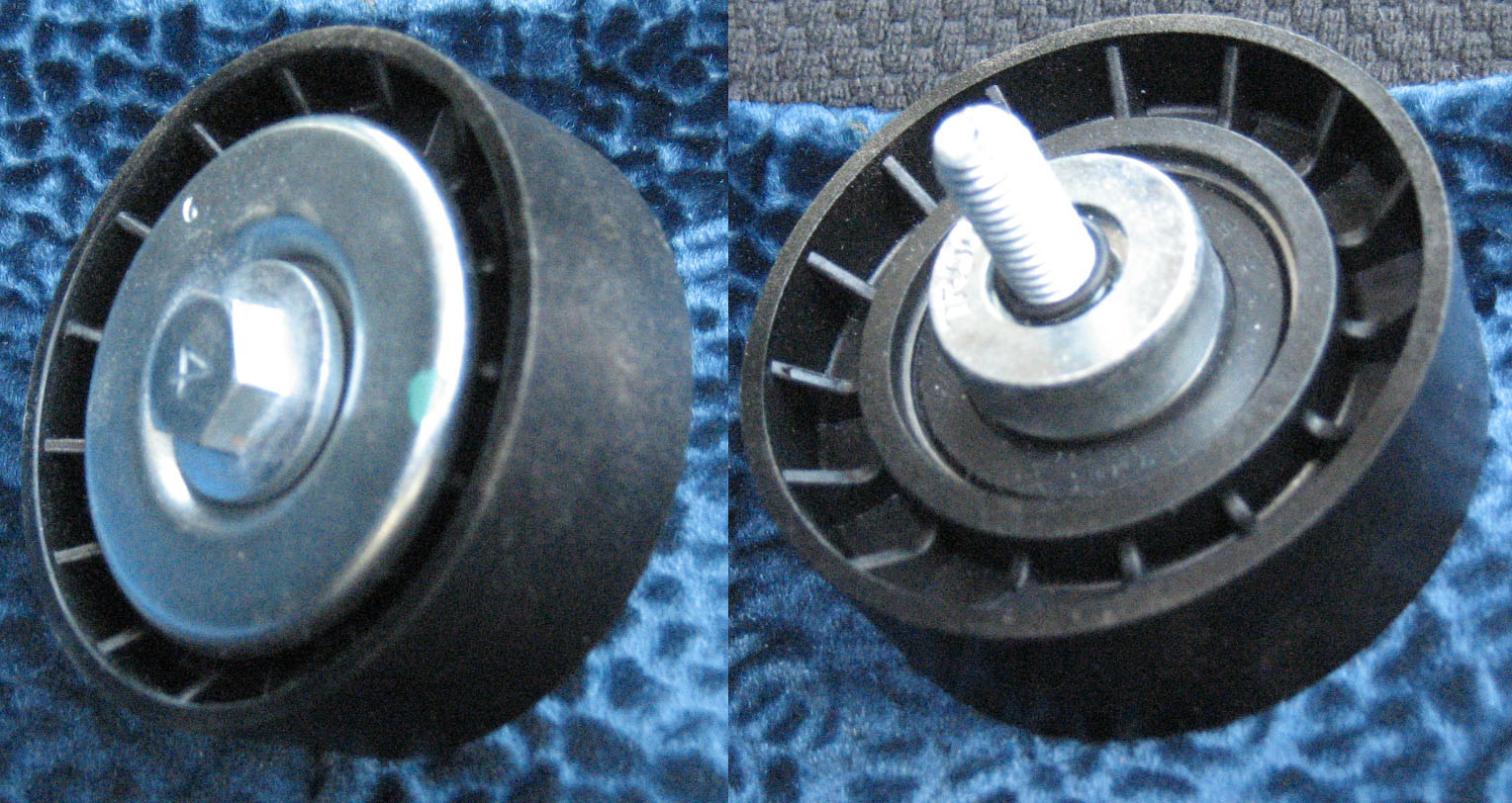

Затем откручиваем промежуточный ролик. Встречаются два вида винтов для крепления промежуточного ролика: Первый как на фото, второй - винтом с головкой под шестигранник.

рол рол рол

ролрол рол

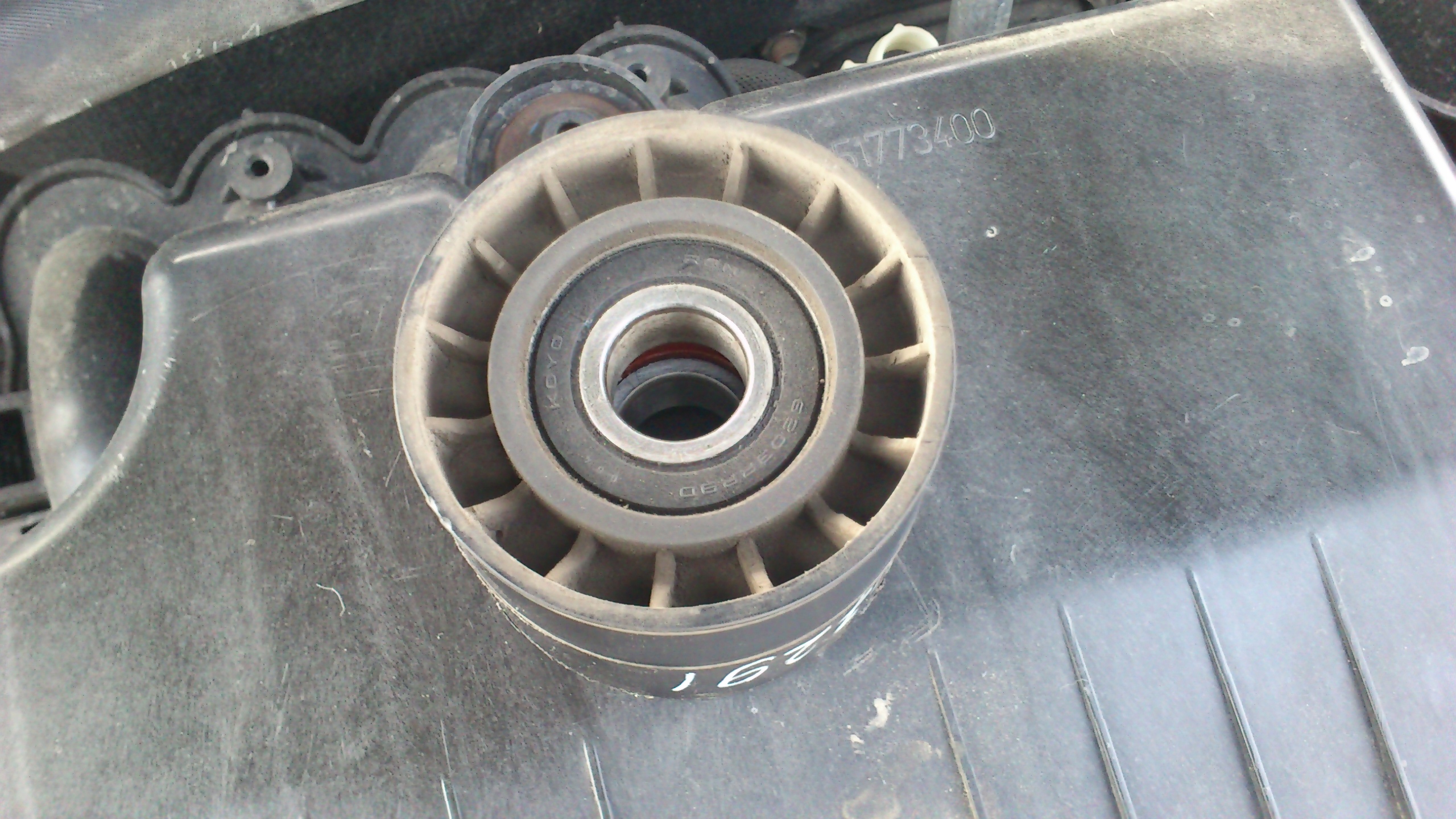

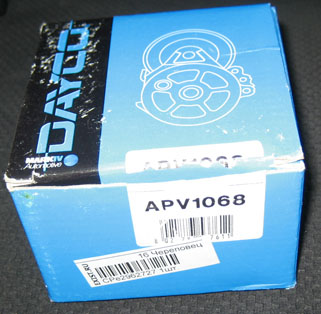

Достаём из упаковки новый ролик и устанавливаем на место в обратном порядке. Ролик на автонатяжителе заменяется аналогично.

рол рол

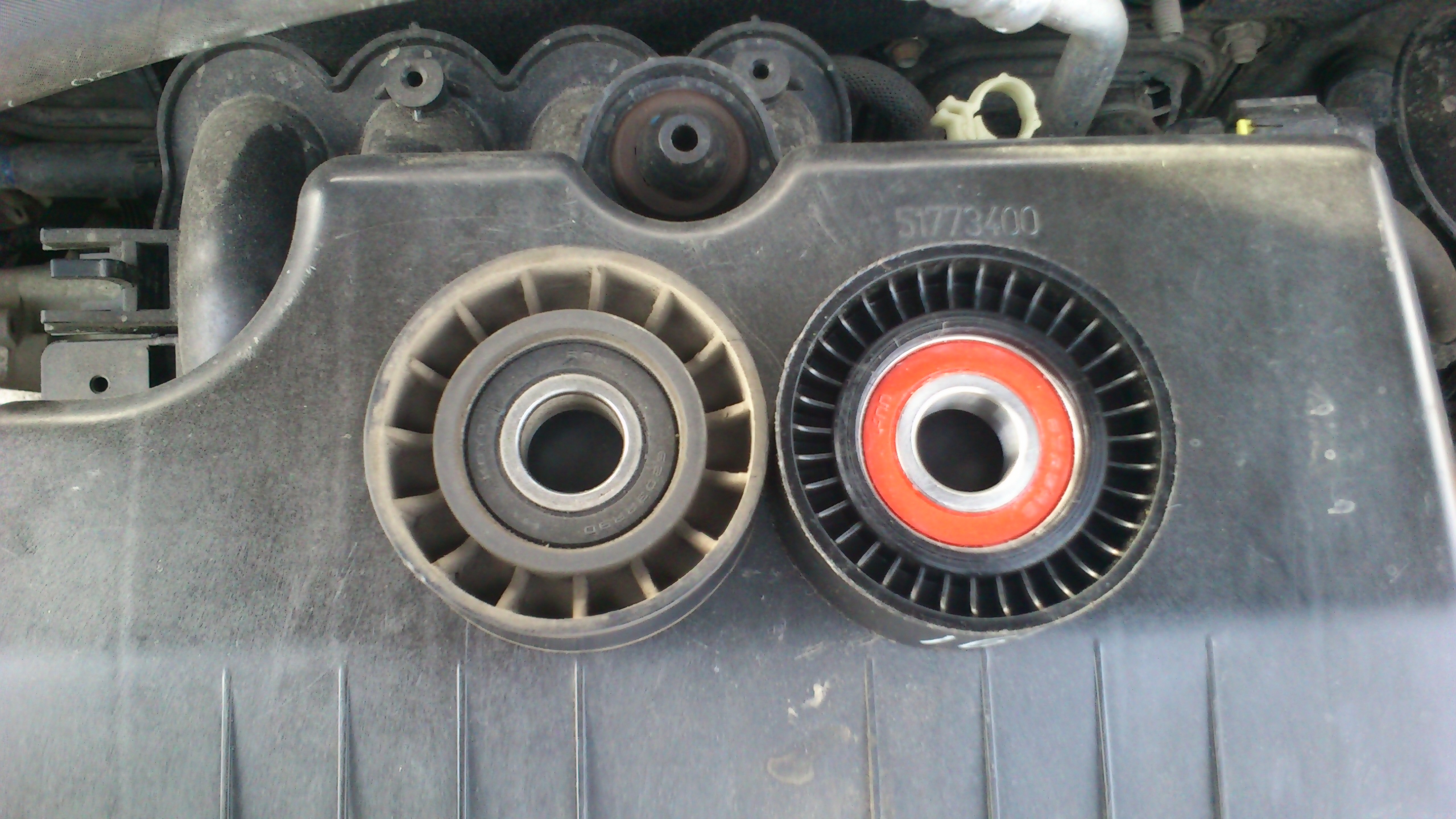

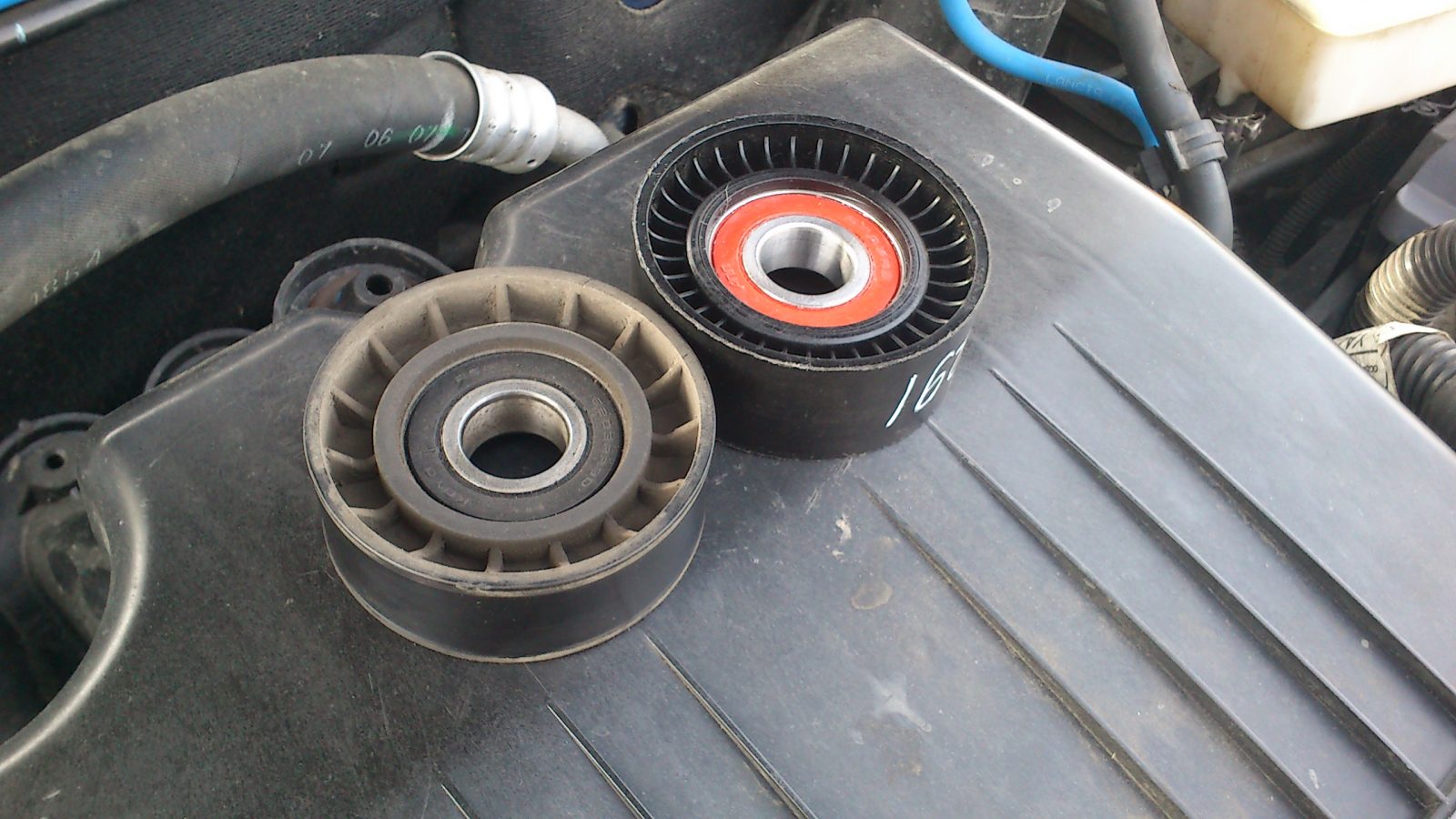

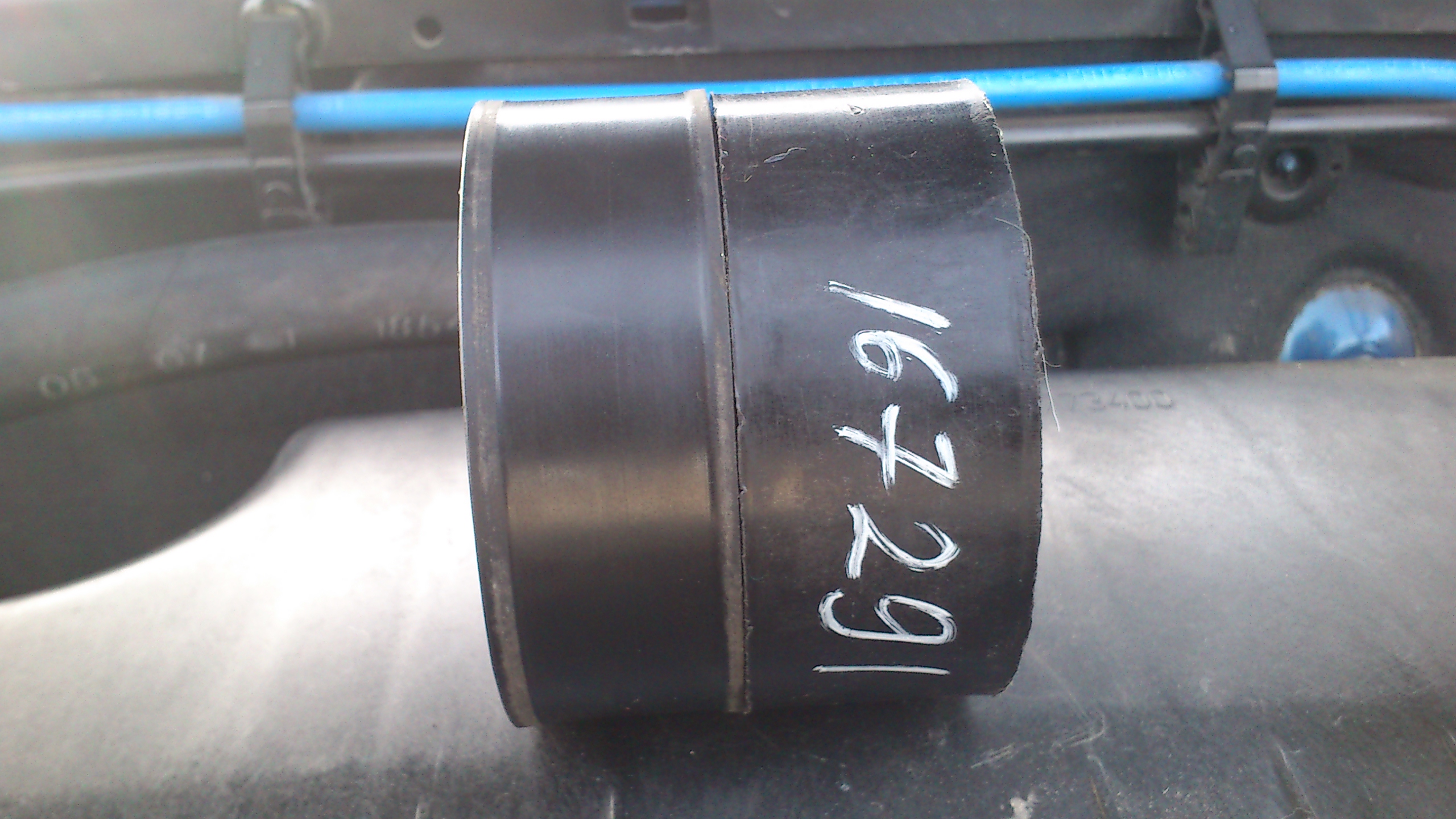

Пытливые умы автовладельцев нашли замену довольно таки не дешёвому родному ролику - это ролик двигателя ЗМЗ 405 ЕВРО-3. Подходит идеально по размерам подшипника и наружному диаметру самого ролика, отличается лишь шириной.

рол рол рол

рол



Низкое напряжение бортовой сети, неполадки и метод устранения.

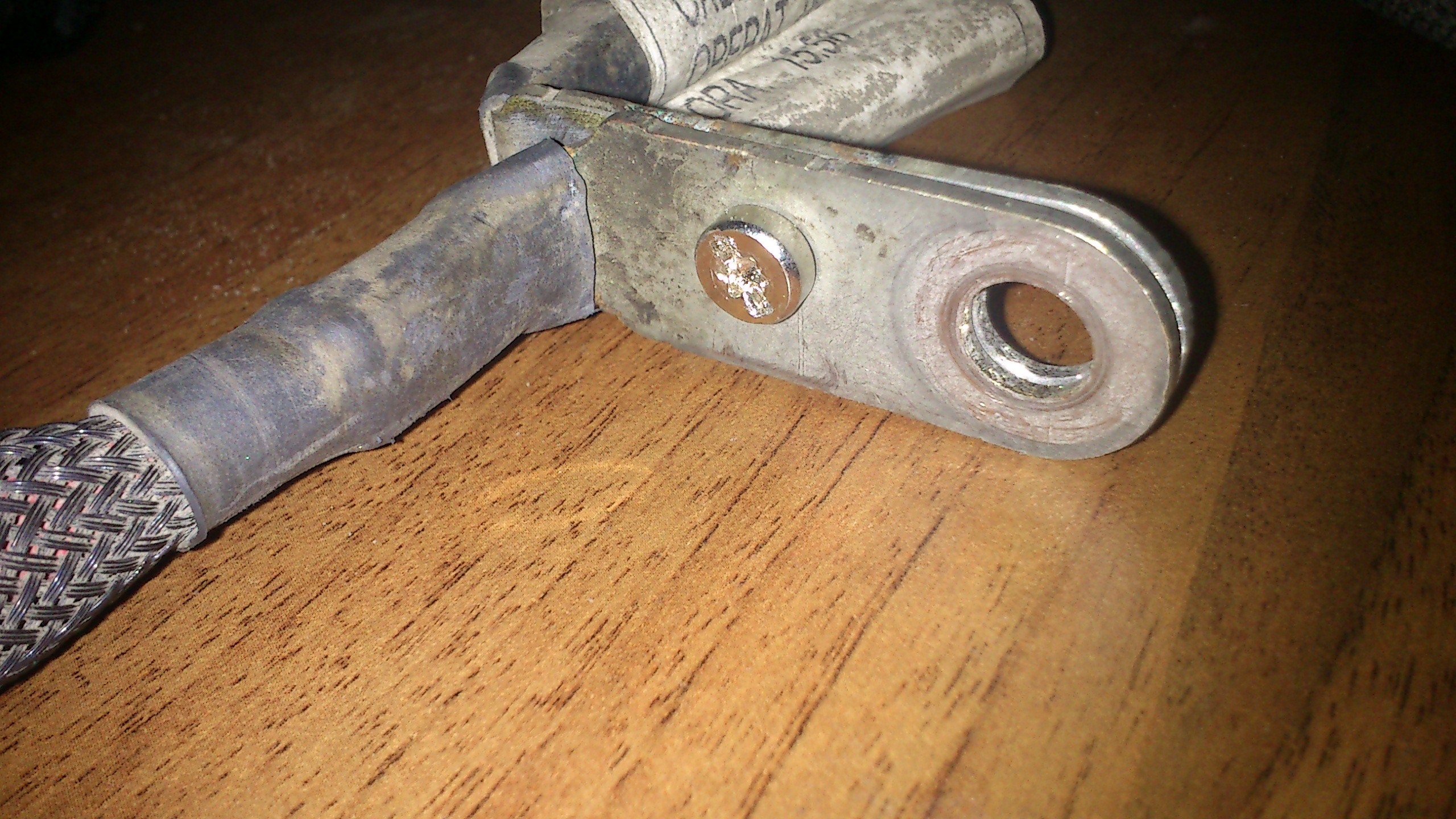

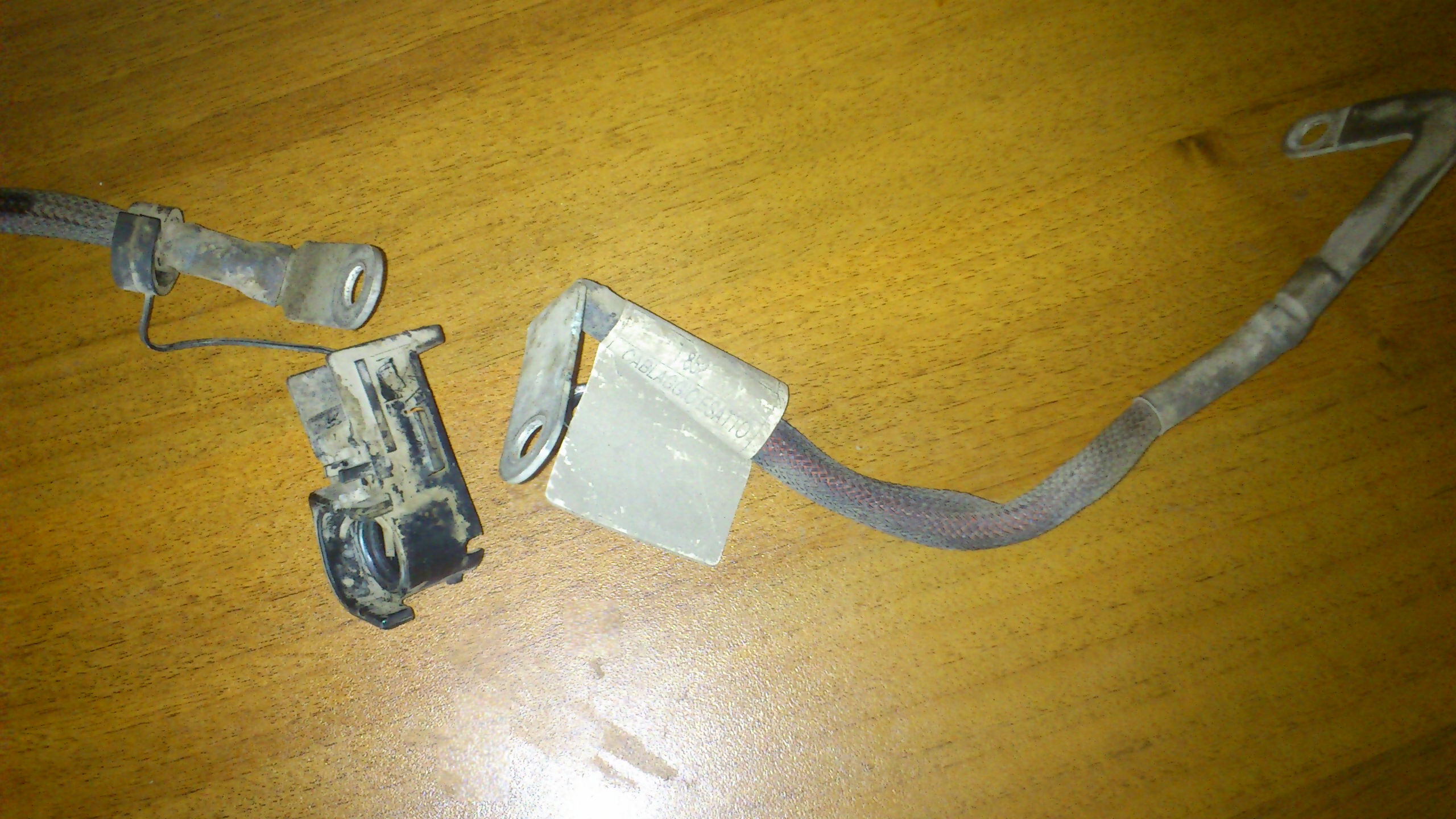

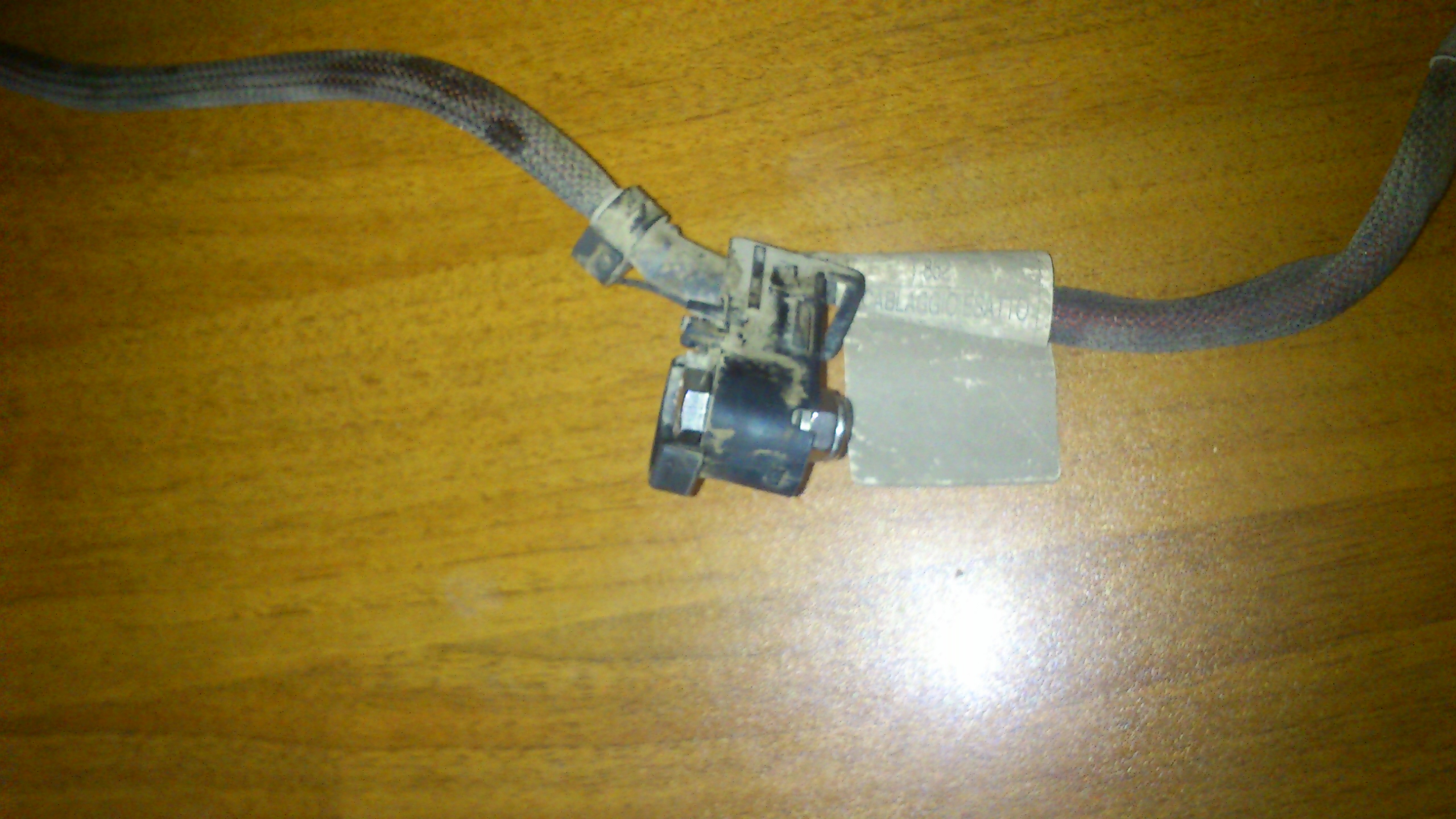

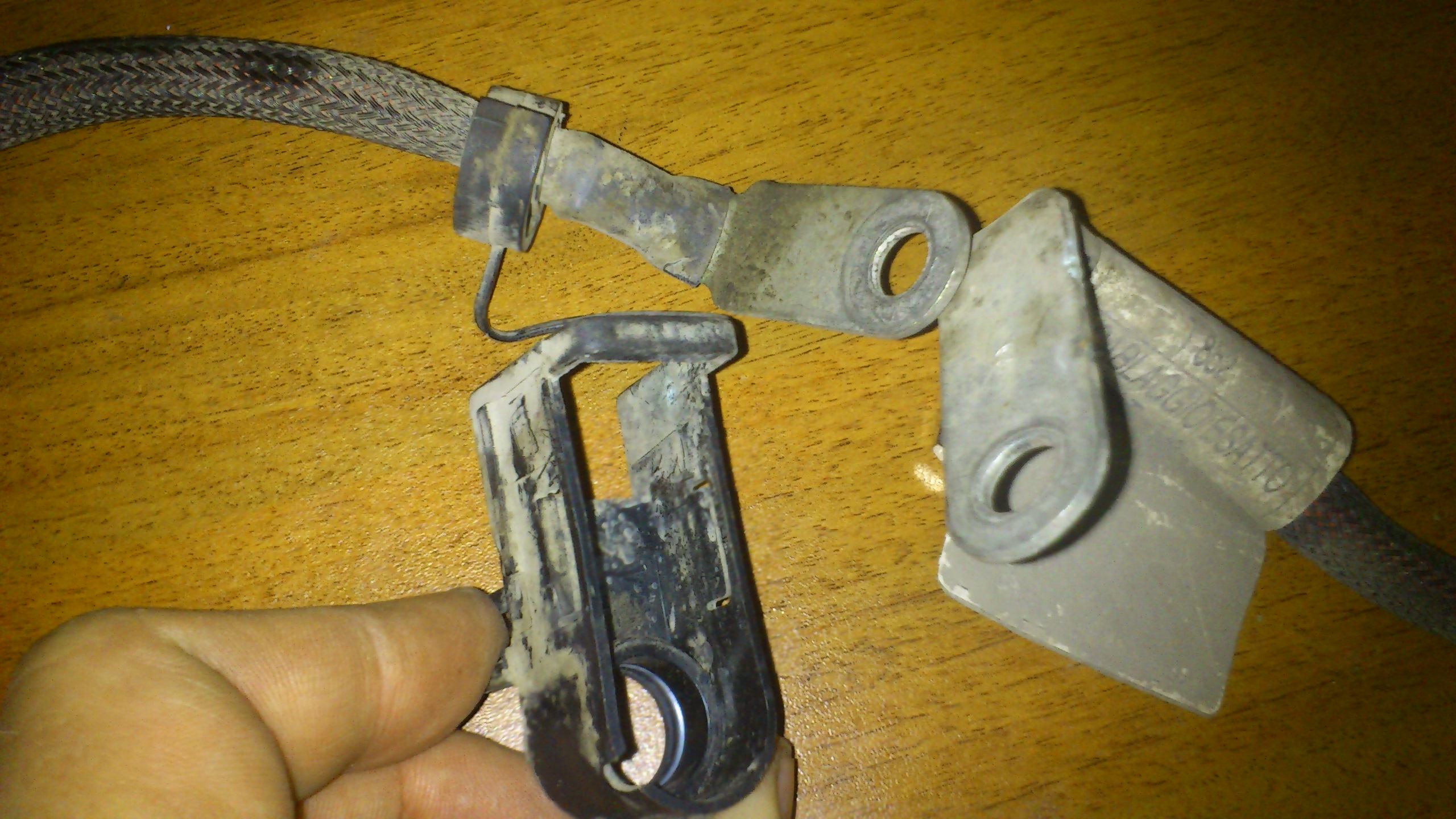

Встречается следующая неисправность на Альбеа. После запуска авто напряжение бортовой сети 14,2 В, по мере прогрева оно постепенно падает до 13,8-13,7 В. А при включении потребителей совсем падает до критических 13,3-13,2 В. После тщательного изучения проблемы было выявлено слабое место в силовой цепи электропитания. Как видно из фотографий ниже этим местом является соединение двух силовых проводов, расположенное на питающем выводе стартера. Контакт двух мощных силовых клемм осуществляется за счёт момента затяжки металлической гайки на силовом болте стартера. Как известно силовой болт на стартерах изготавливают из меди, в связи с чем достаточно большего момента реализовать не льзя, не выдержит резьба на болту. Со временем клеммы окисляются, возрастает сопротивление между клеммами как следствие соединение начинает греться тем самым усугубляя ситуацию.

гена конт конт

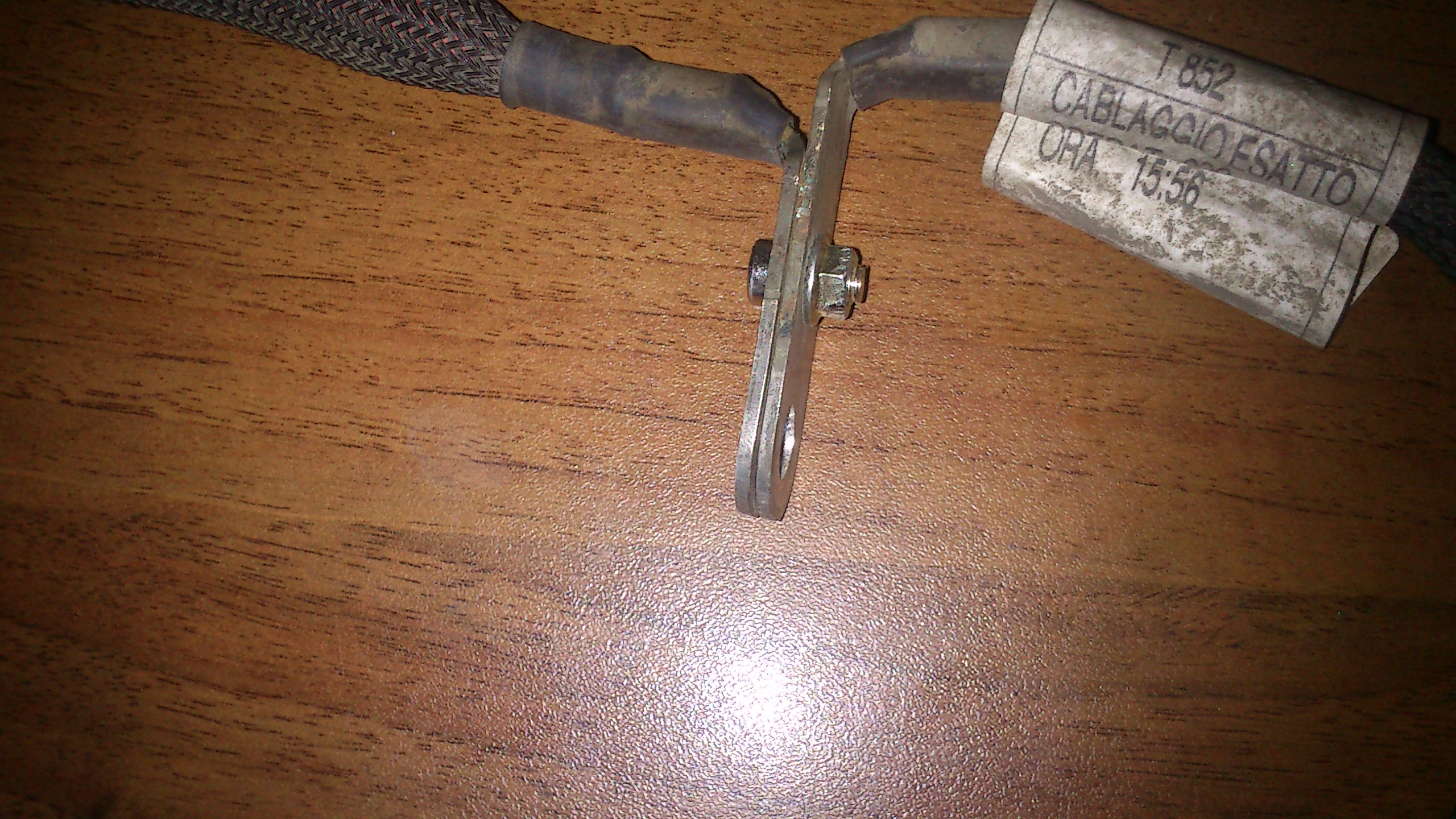

Ниже на фотографии приведён один из способов решения данной проблемы. Дополнительное болтовое соединение, тем более что место позволяет.

конт конт



Ремонт, замена подшипников генератора.

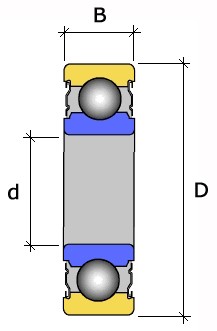

   Подшипники генератора на 105А (установлен на комплектациях "классик" и "комфорт") - обычные шариковые радиальные:
 передний - № 6203 (размер d17хD40хB12);
 задний - BB1- 3036 (размер 16.96x34.97x9.94 SKF). Следует обратить внимание!!! Подшипник имеет не стандартные размеры, и стандартный типа 6003 не подходит. Он не садится на вал с натягом, а свободно от руки заходит.

   Подшипники генератора 90А (установлен на комплектации "база"):
 -передний 6203 (KOYO, SKF), (размер d17хD40хB12);
 -задний BB1- 3036 (размер 16.96x34.97x9.94 SKF). Следует обратить внимание!!! Подшипник имеет не стандартные размеры, и стандартный типа 6003 не подходит. Он не садится на вал с натягом, а свободно от руки заходит.

подшипник

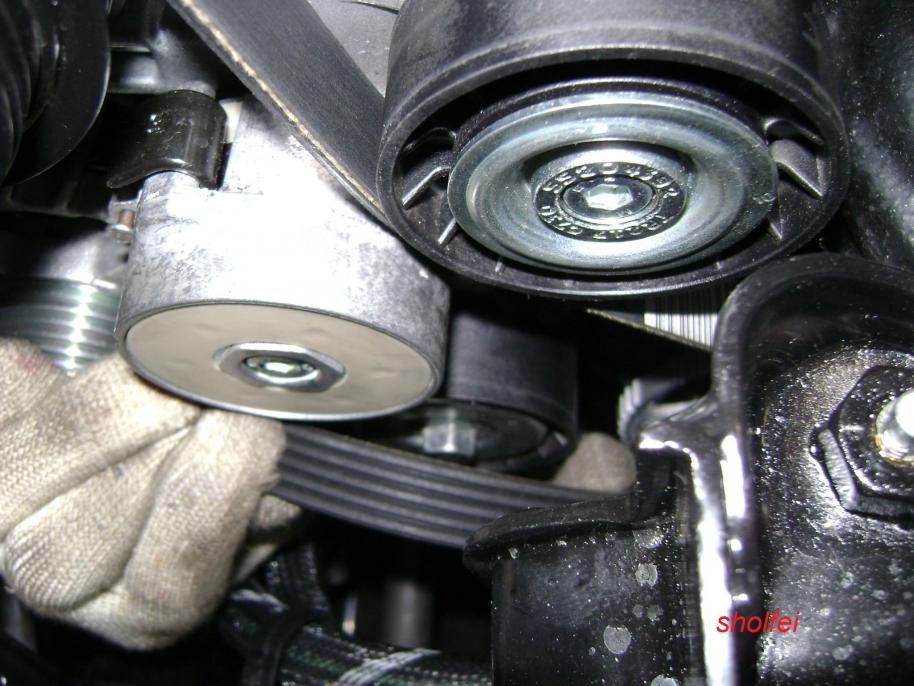

   Накидным ключом на 13*17 за болт крепления ролика оттягиваем по часовой стрелке натяжной механизм и снимаем приводной ремень, отводим его в сторону чтоб не мешал. Сверху в корпусе натяжного механизма имеется отверстие для установки стопора, можно в отведённом состоянии вставить туда подходящего диаметра гвоздь или болт, тогда механизм будет зафиксирован в отведённом состоянии что облегчит работу по снятию и последующему одеванию приводного ремня.

ремень снят стопор стопор

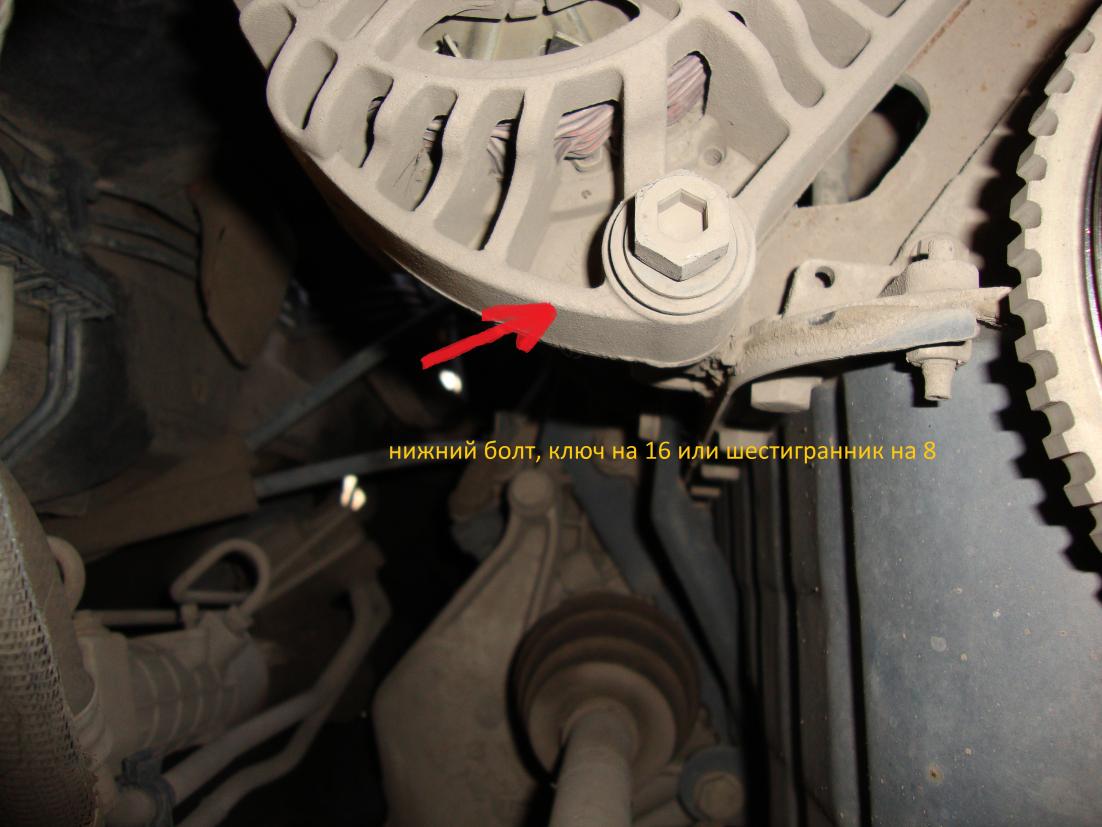

Для владельце в автомобиля в комплектации "база", чтоб снять приводной ремень ремень навесного оборудования необходимо проделать следующие операции: ключом на 16 или шестигранником на 8 ослабляем нижний и натяжной болты (на фото указан стрелкой), ключом на 17 ослабляем верхний задний болт крепления генератора и снимаем ремень.

винт гайка винт

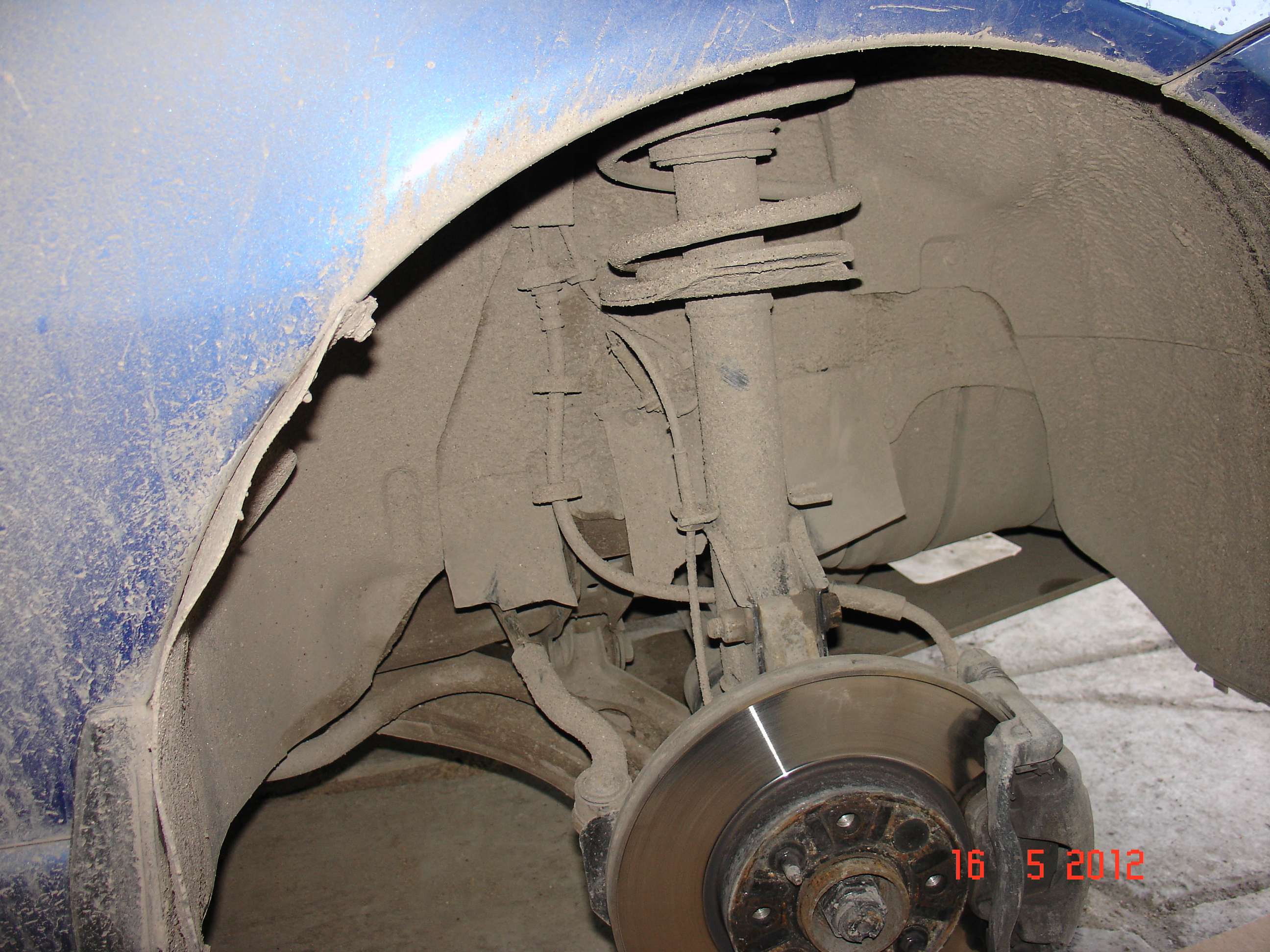

Поддомкрачиваем машину и снимаем правое переднее колесо. Иначе к генератору не подобраться.

колесо

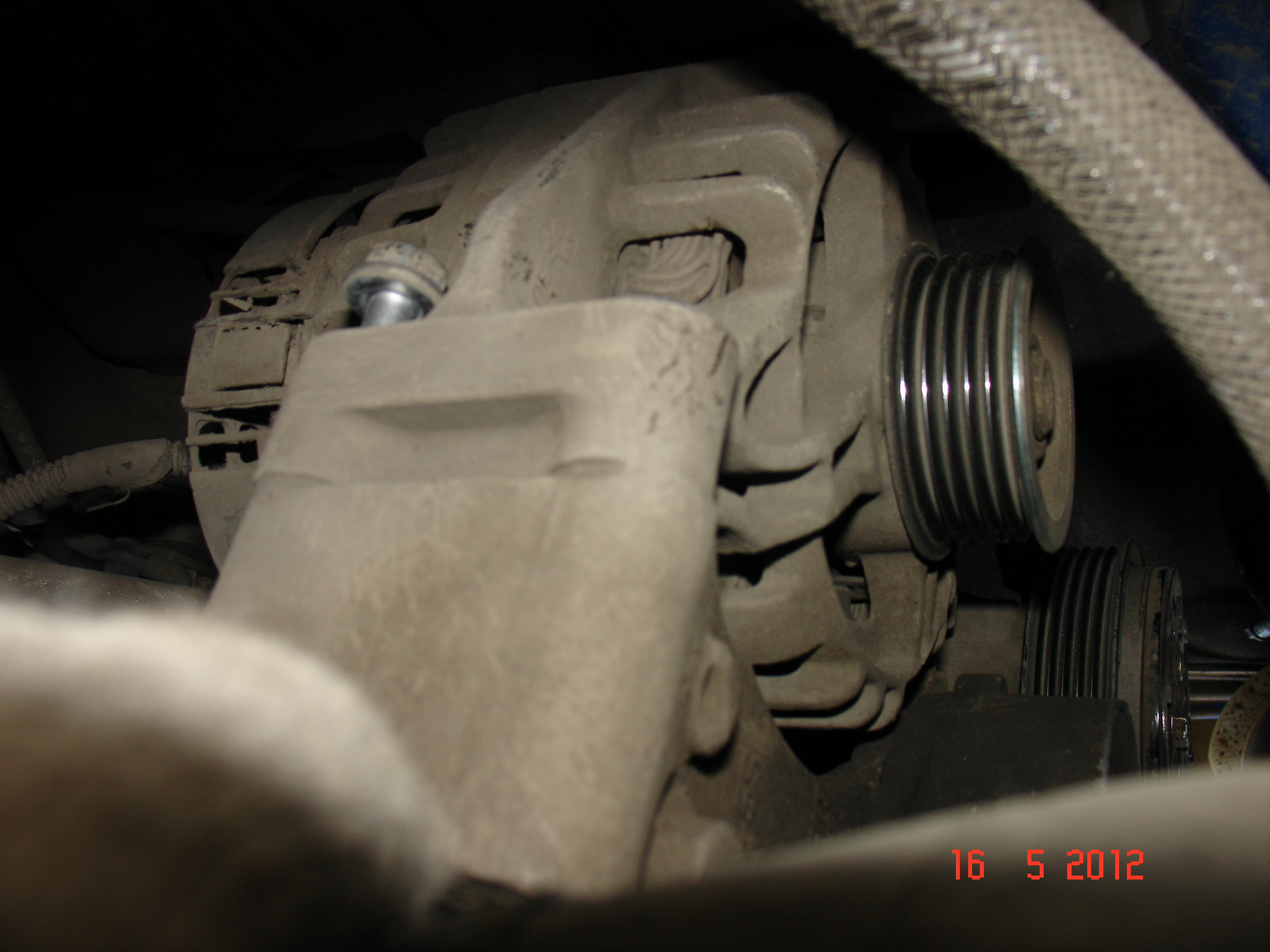

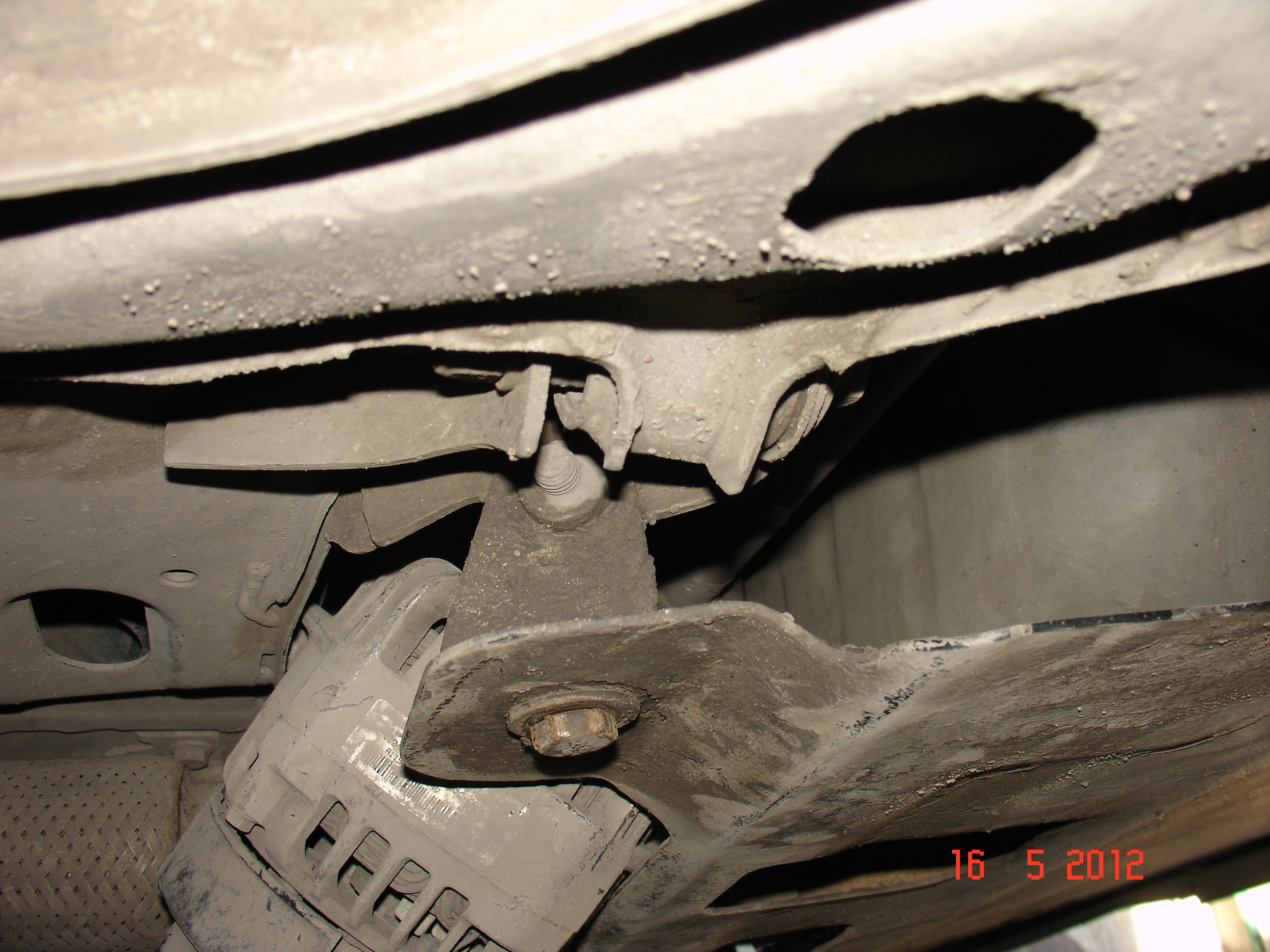

Чтоб снять генератор необходимо открутить три болта крепления. Стелим картоночку, ложимся под авто со стороны правого переднего колеса и откручиваем два нижних болта на 13.

болты

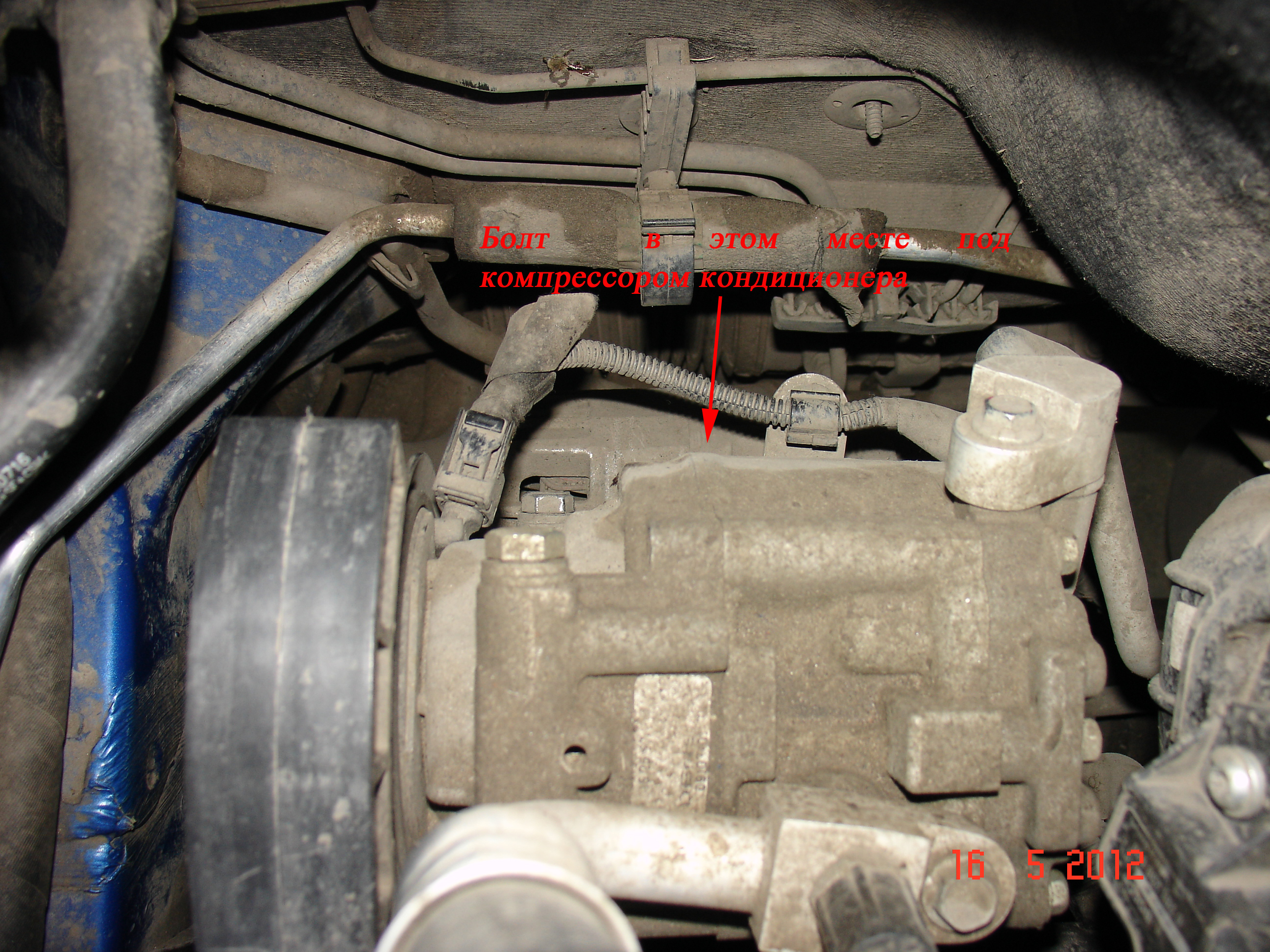

Затем путём пальпации нащупываем третий верхний болт на 13 крепления и откручиваем.

болт

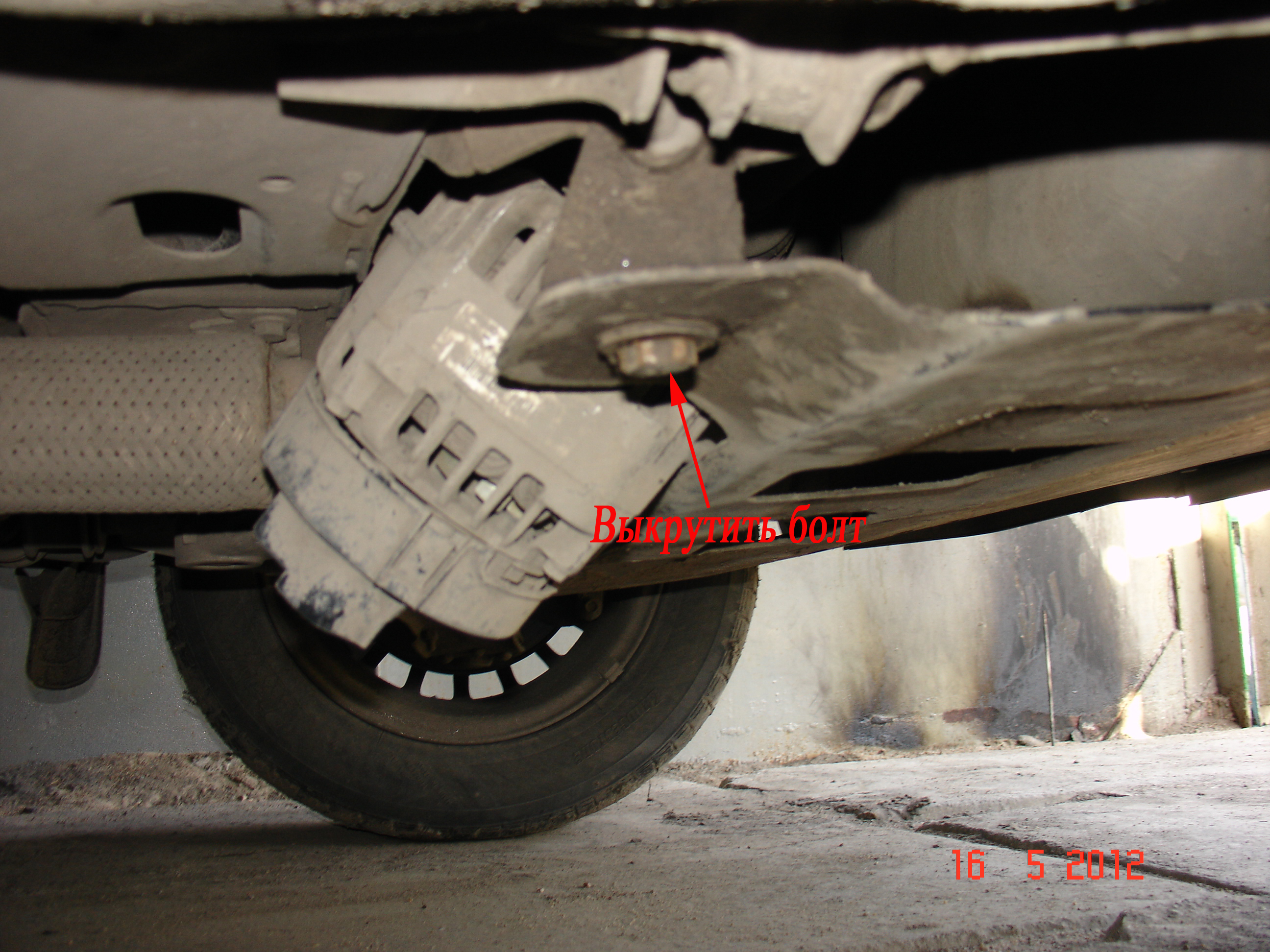

Затем ставим генератор на попа (т.е. шкивом смотрит в низ) и откручиваем силовой провод головкой на 12 и провод управления головкой на 8. Всё генератор свободен. Далее ложимся на подстеленную ранее картоночку и прокручивая генератор в трёх плоскостях, пропуская его между шлангов ГУРа и кондиционера выводим его в нижнюю точку. У кого имеется защита нужно будет открутить правый болт её крепления иначе генератор не выйдет.

гена болт

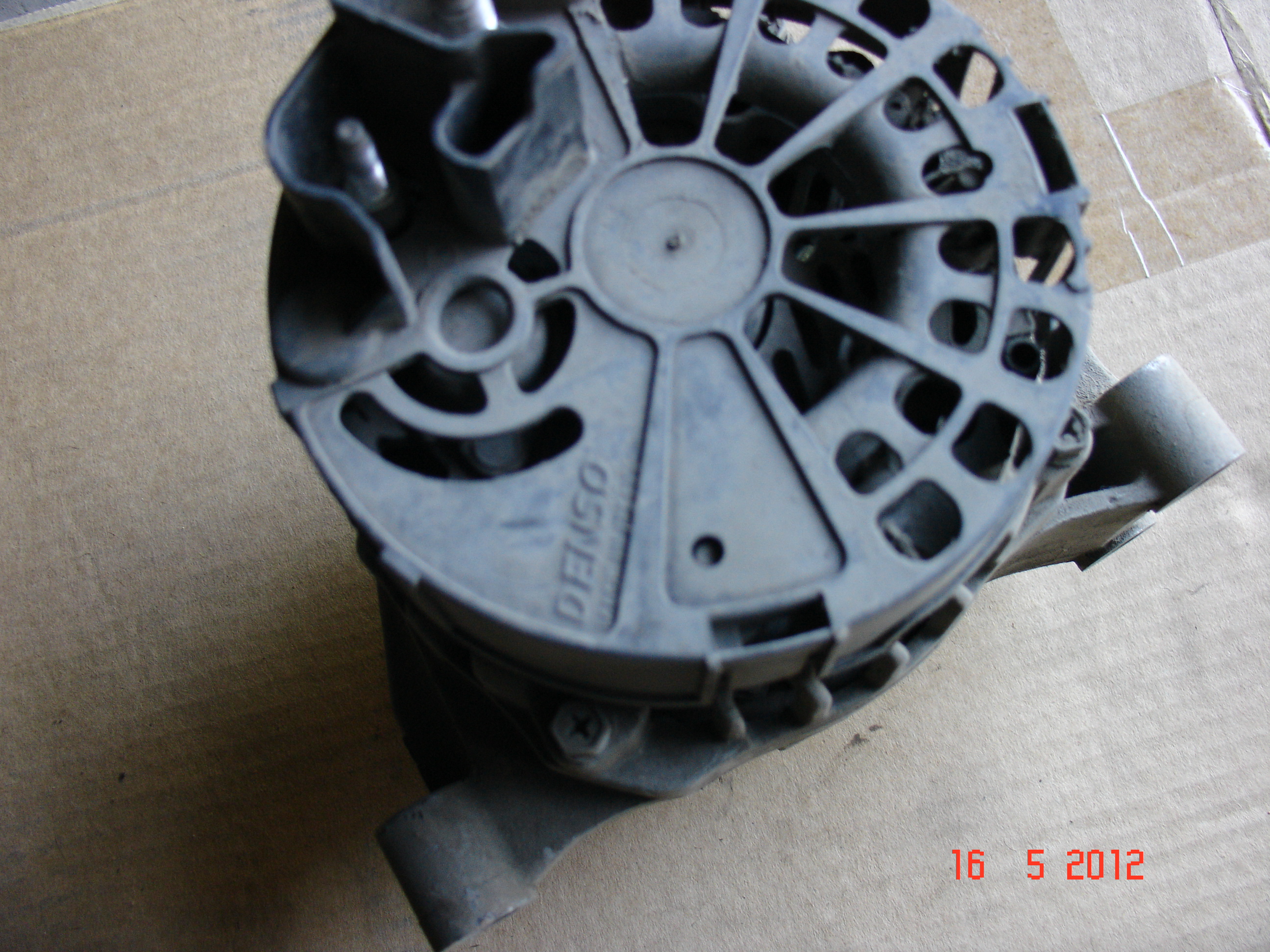

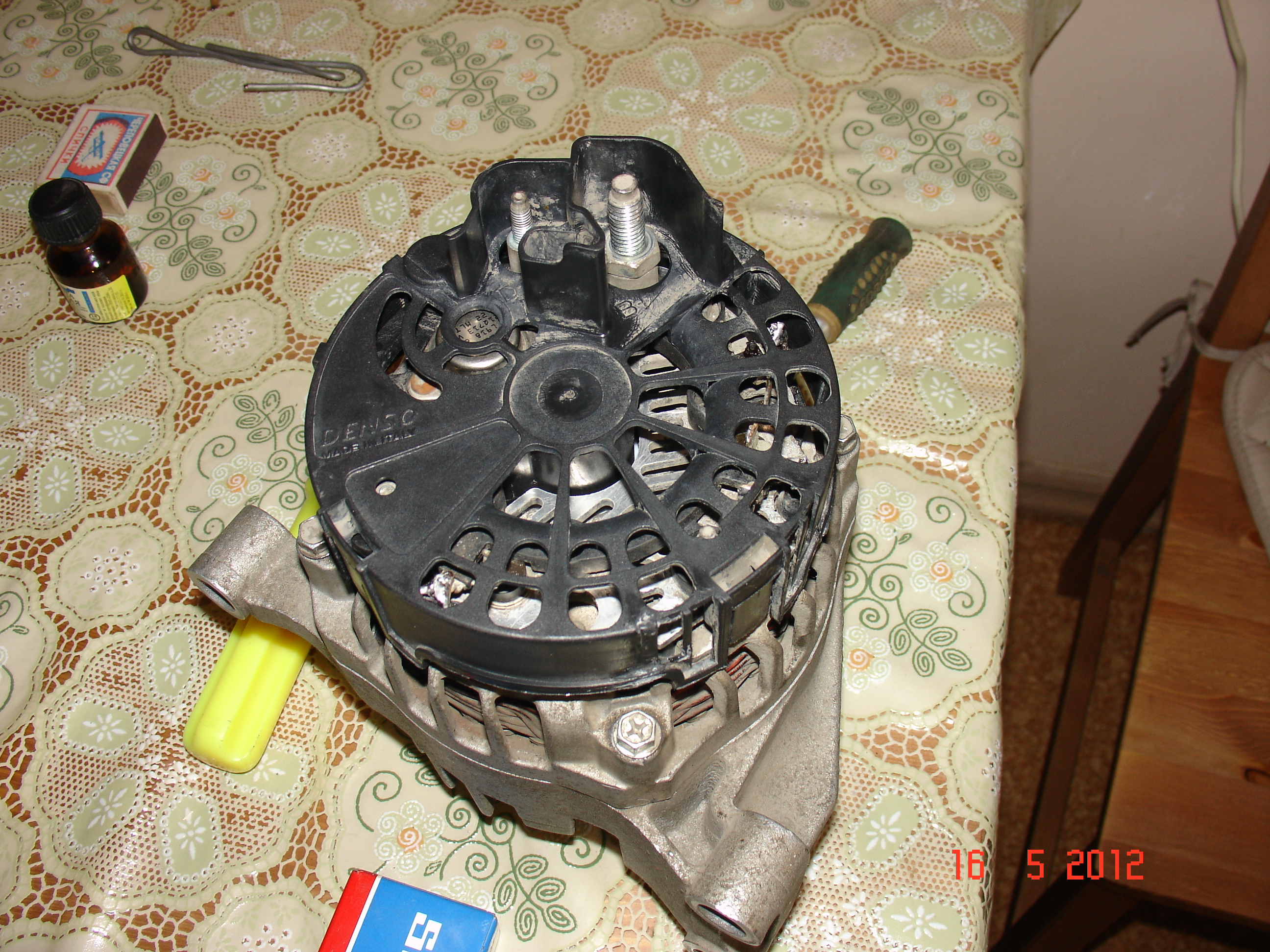

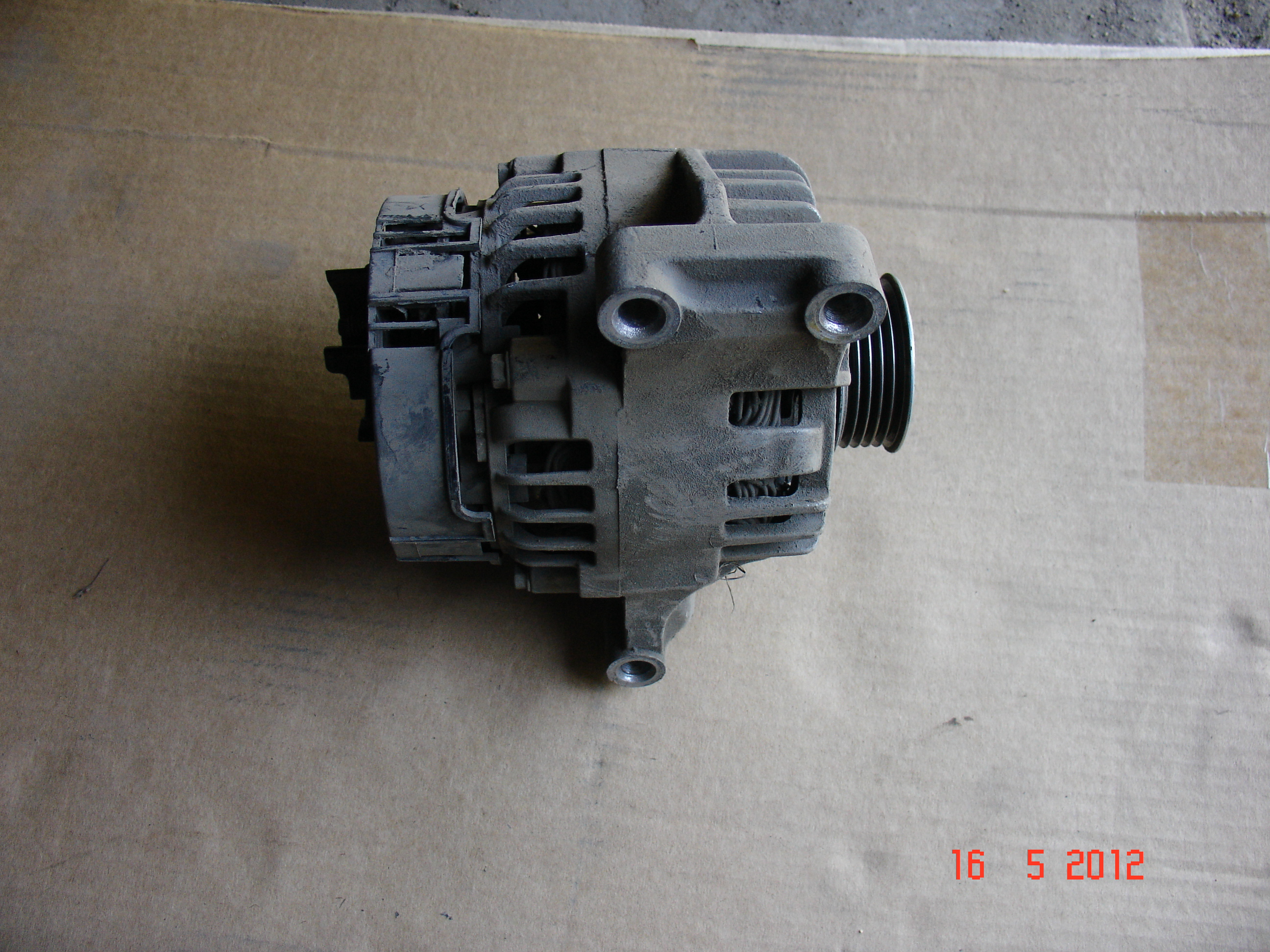

Ну вот он в наших руках.

гена гена

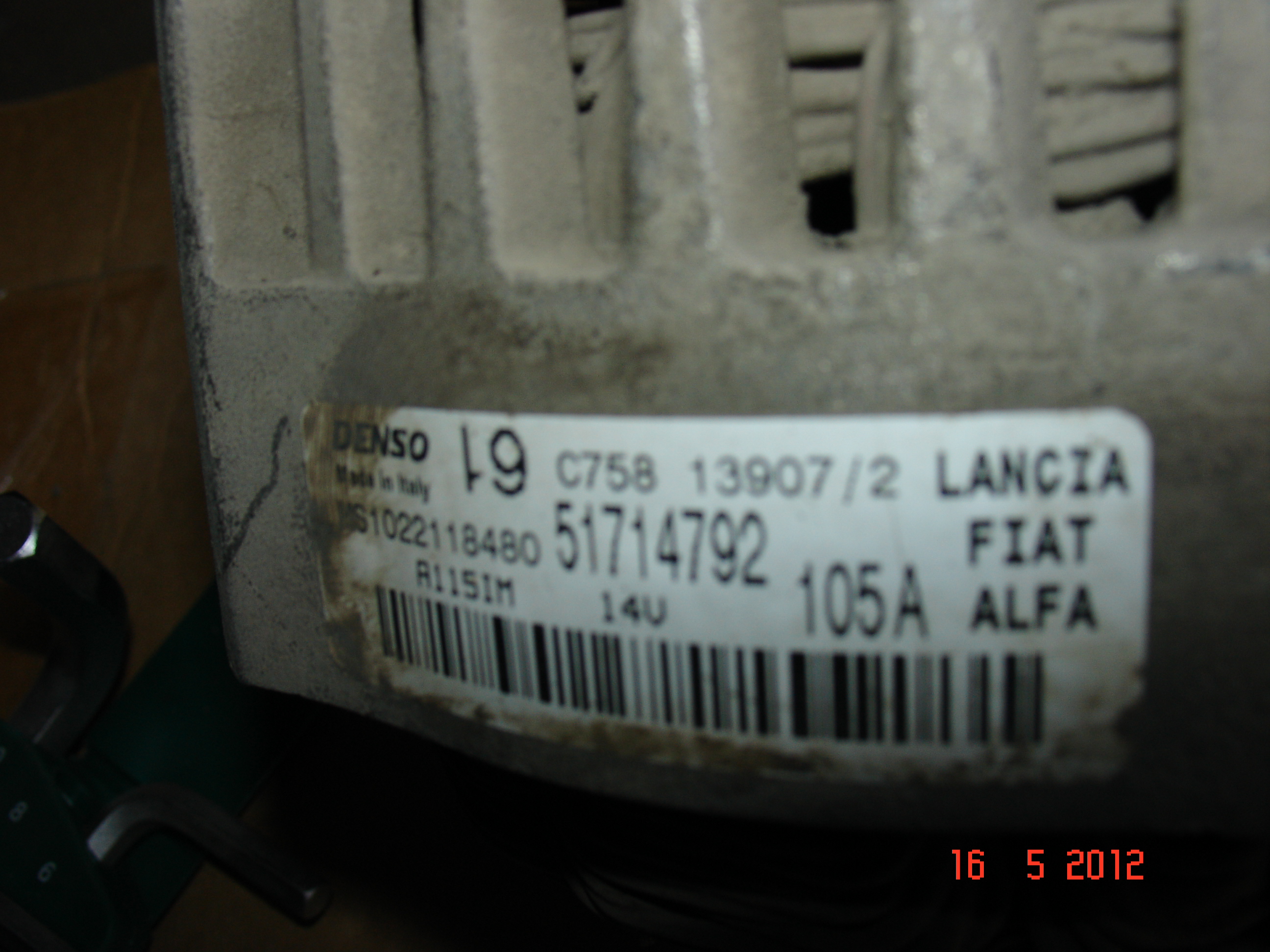

Шильдик генератора

код

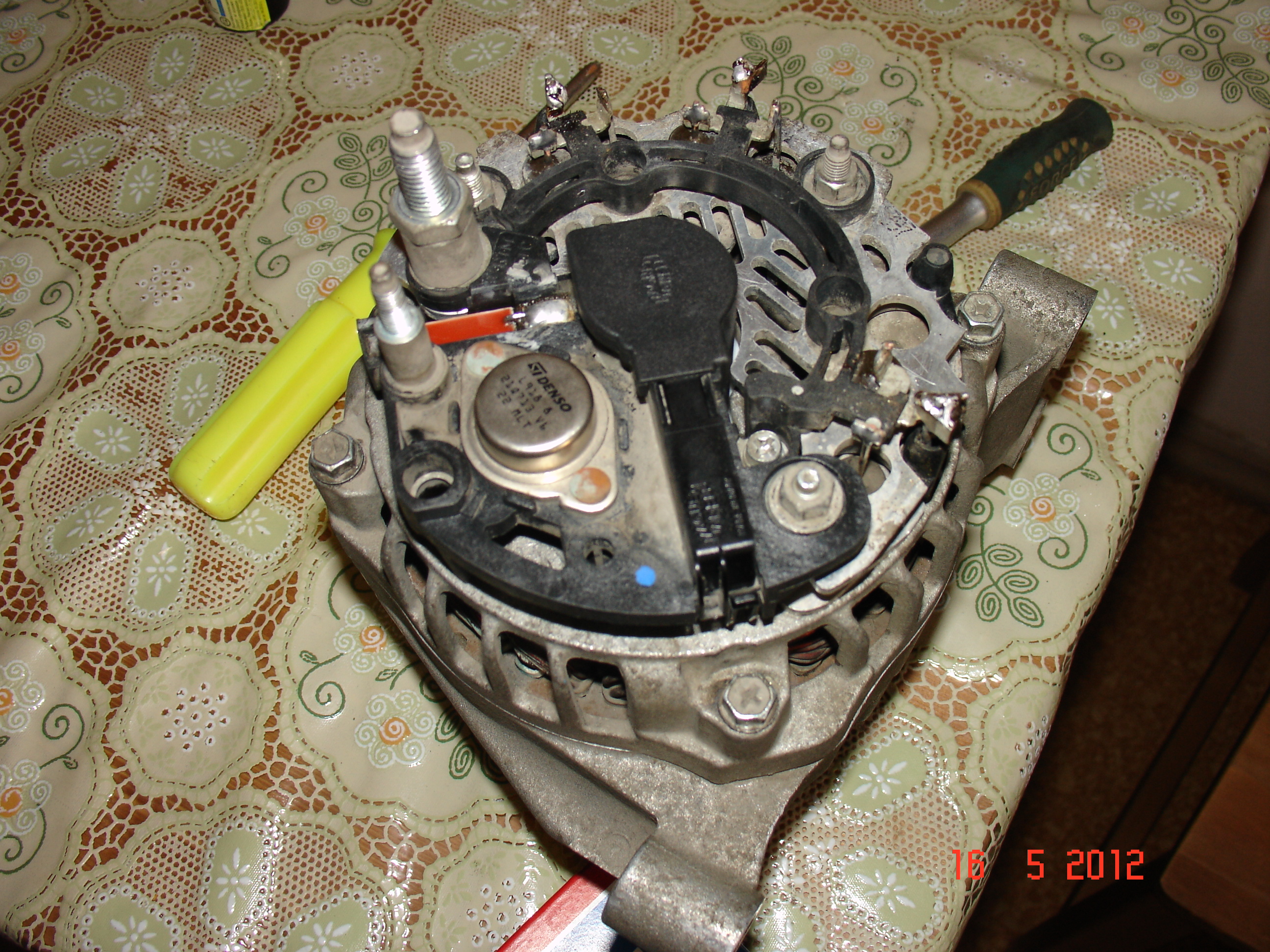

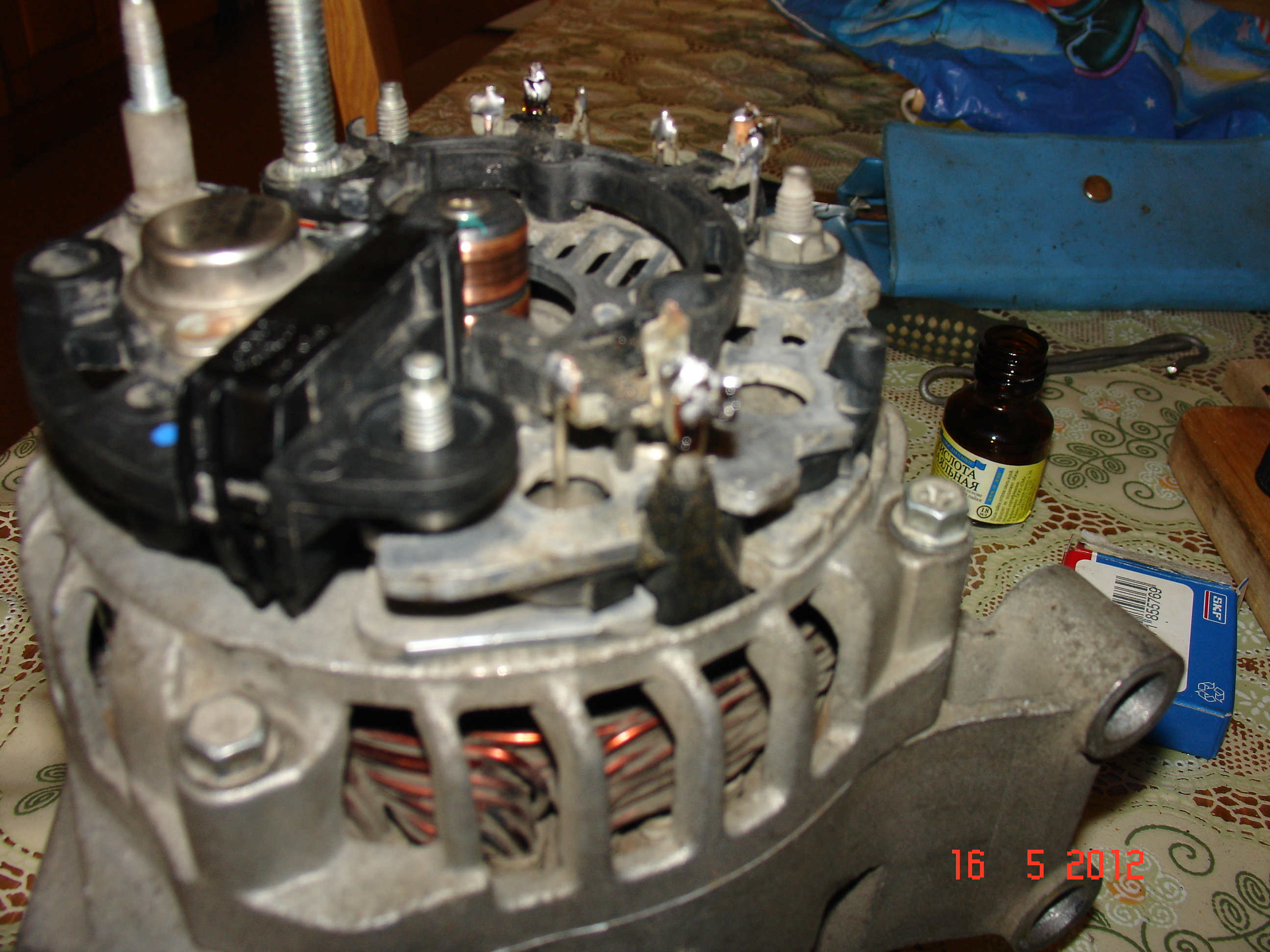

Разбираем заднюю часть генератора.

гена

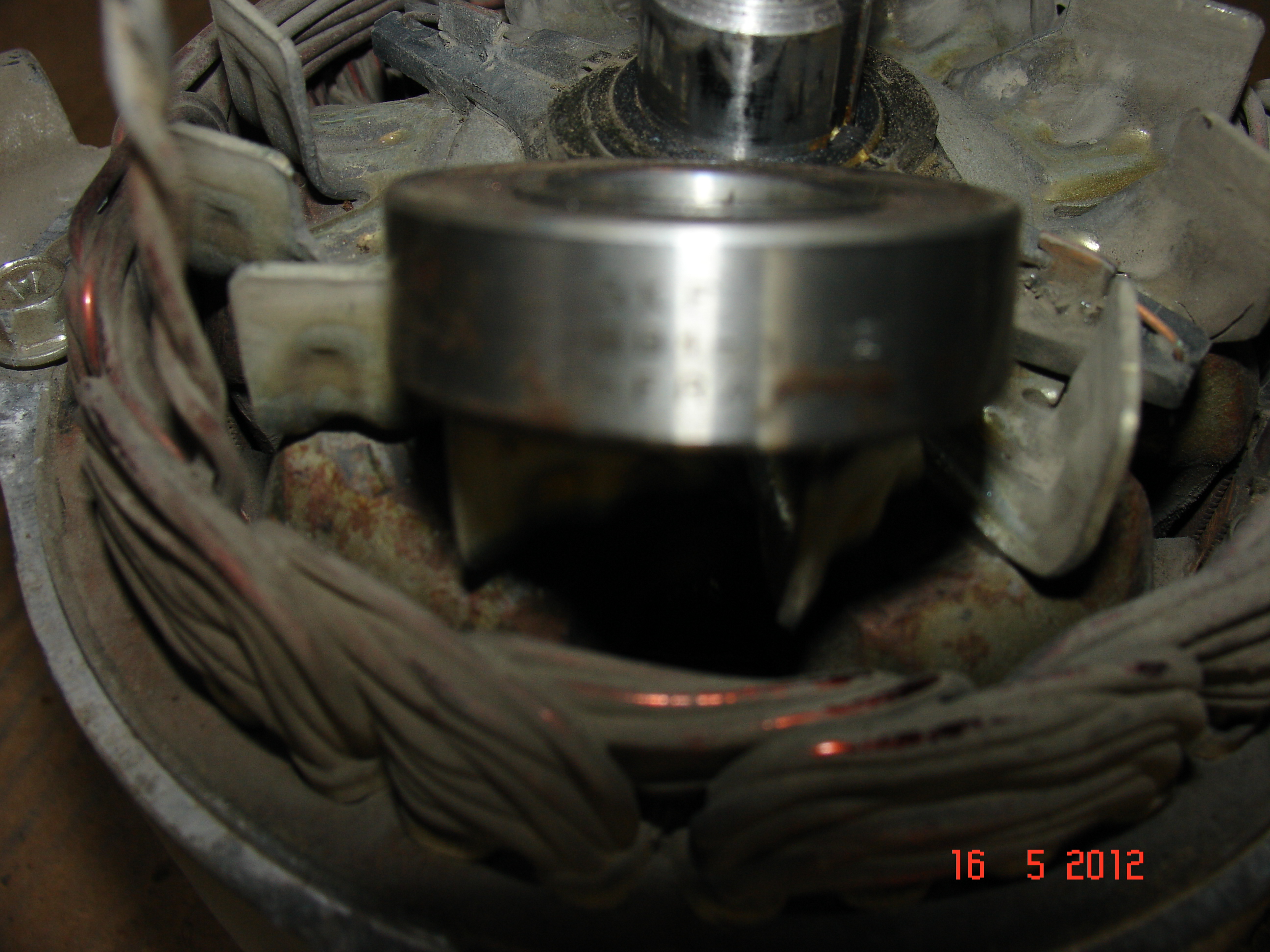

Спрессовываем задний подшипник при помощи съёмника.

подш

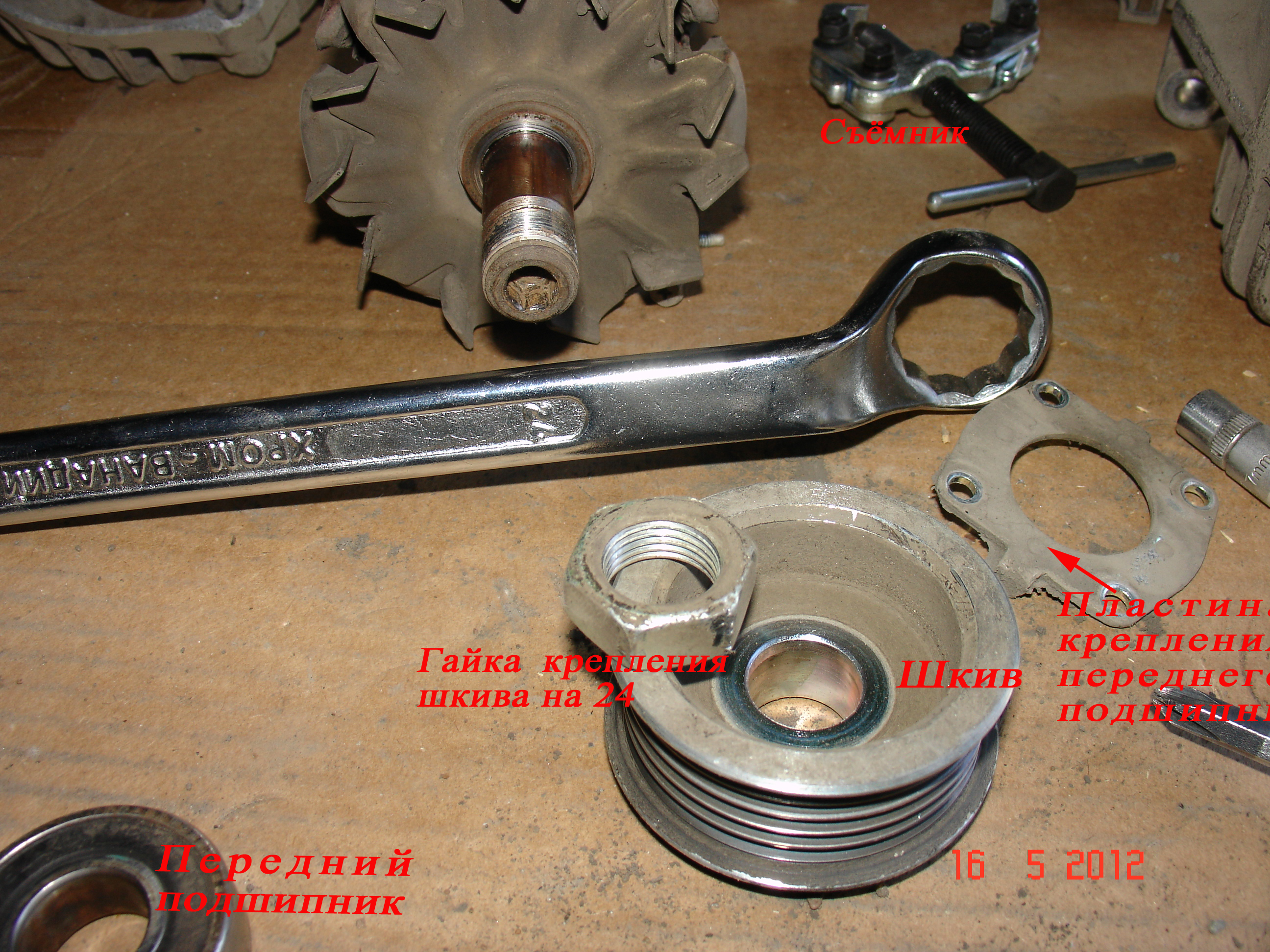

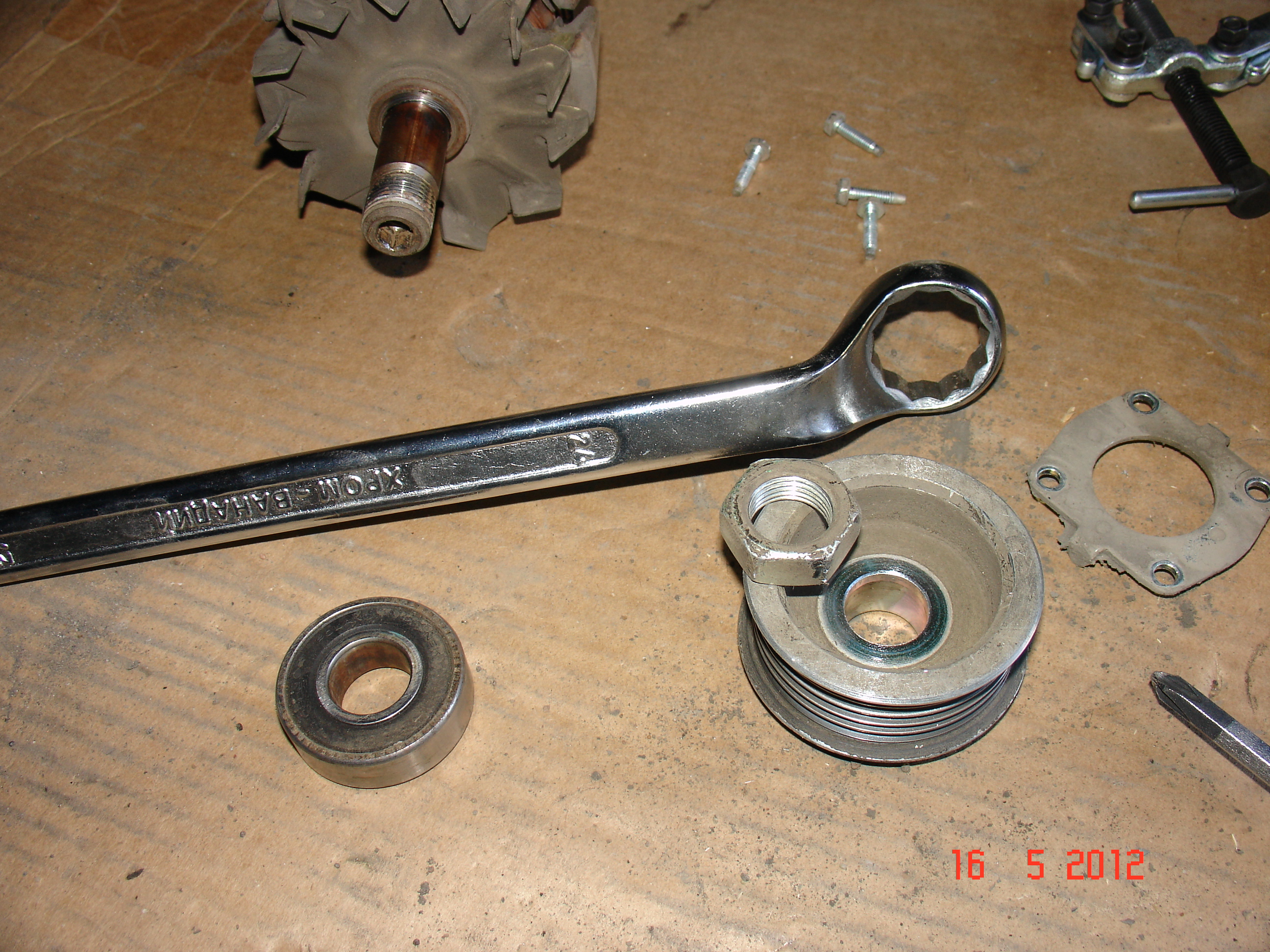

Откручиваем шкив генератора для этого понадобятся накидной ключ на 24 как на фото (другой не подойдёт) и шестигранник на 8. Затем при помощи съёмника стягиваем переднюю крышку генератора. Далее головкой на 7 откручиваем 4 болта пластины крепления переднего подшипника и выпрессовываем передний подшипник.

инстр шкив

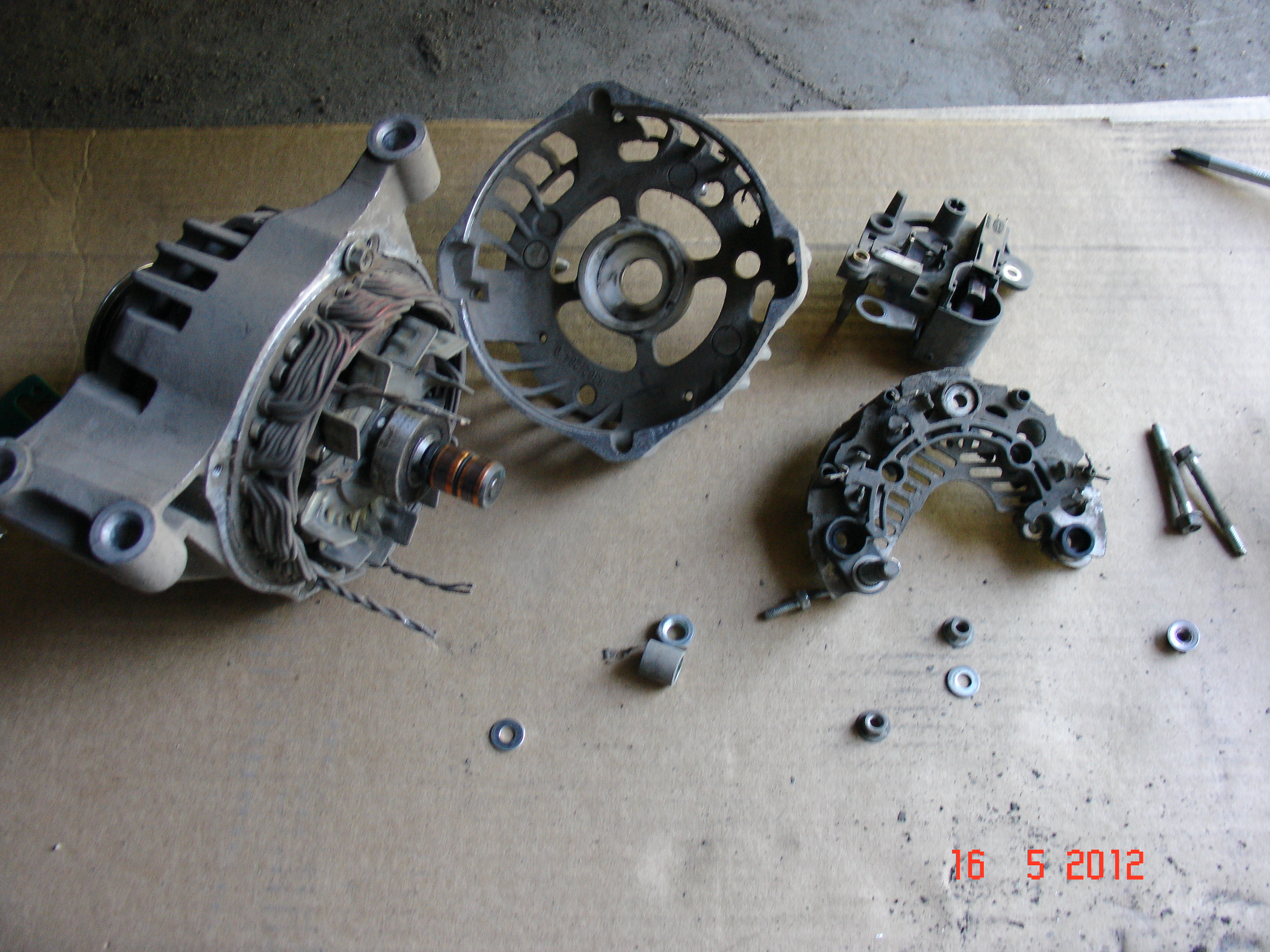

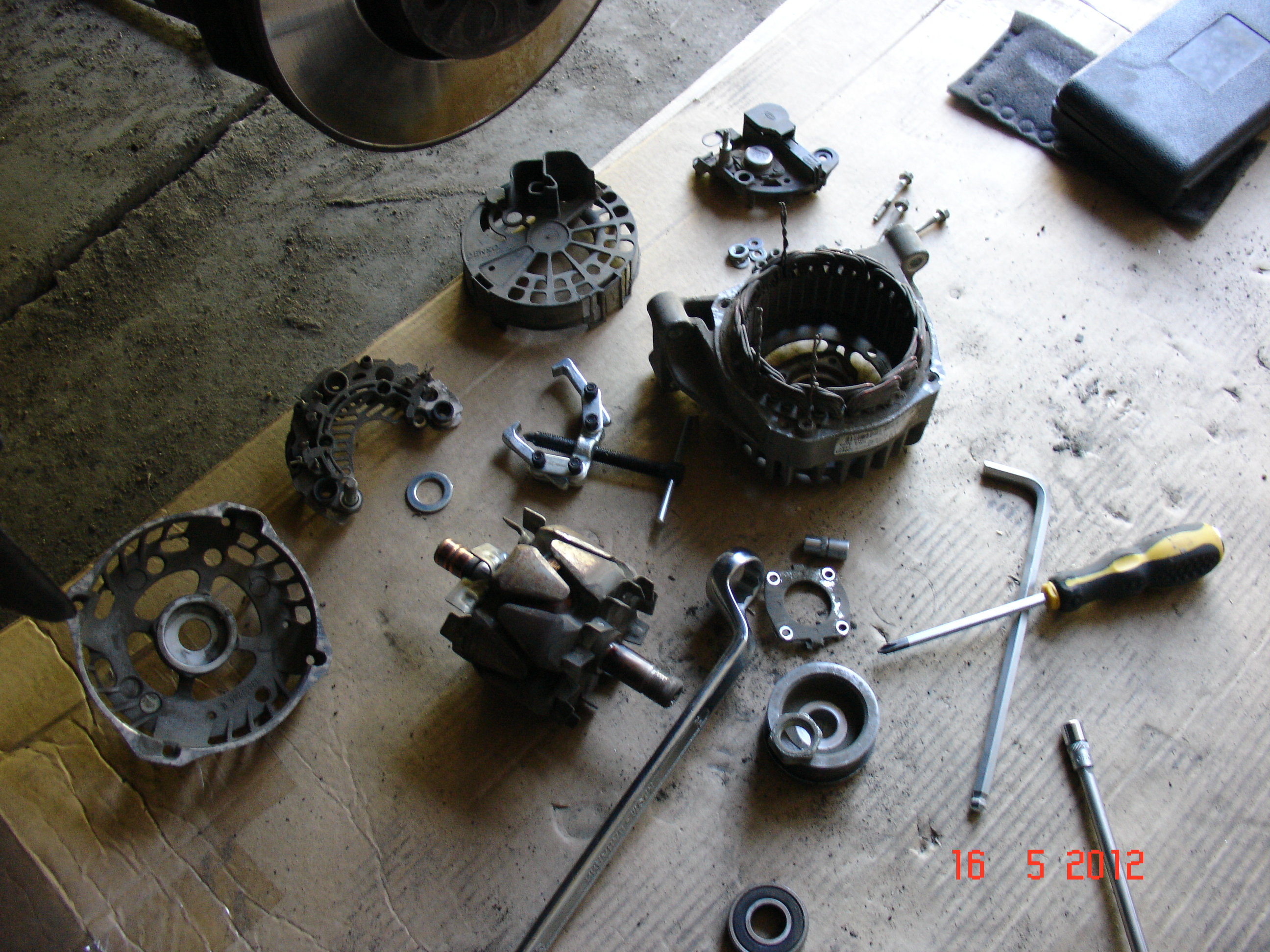

Генератор разобран на части.

разб

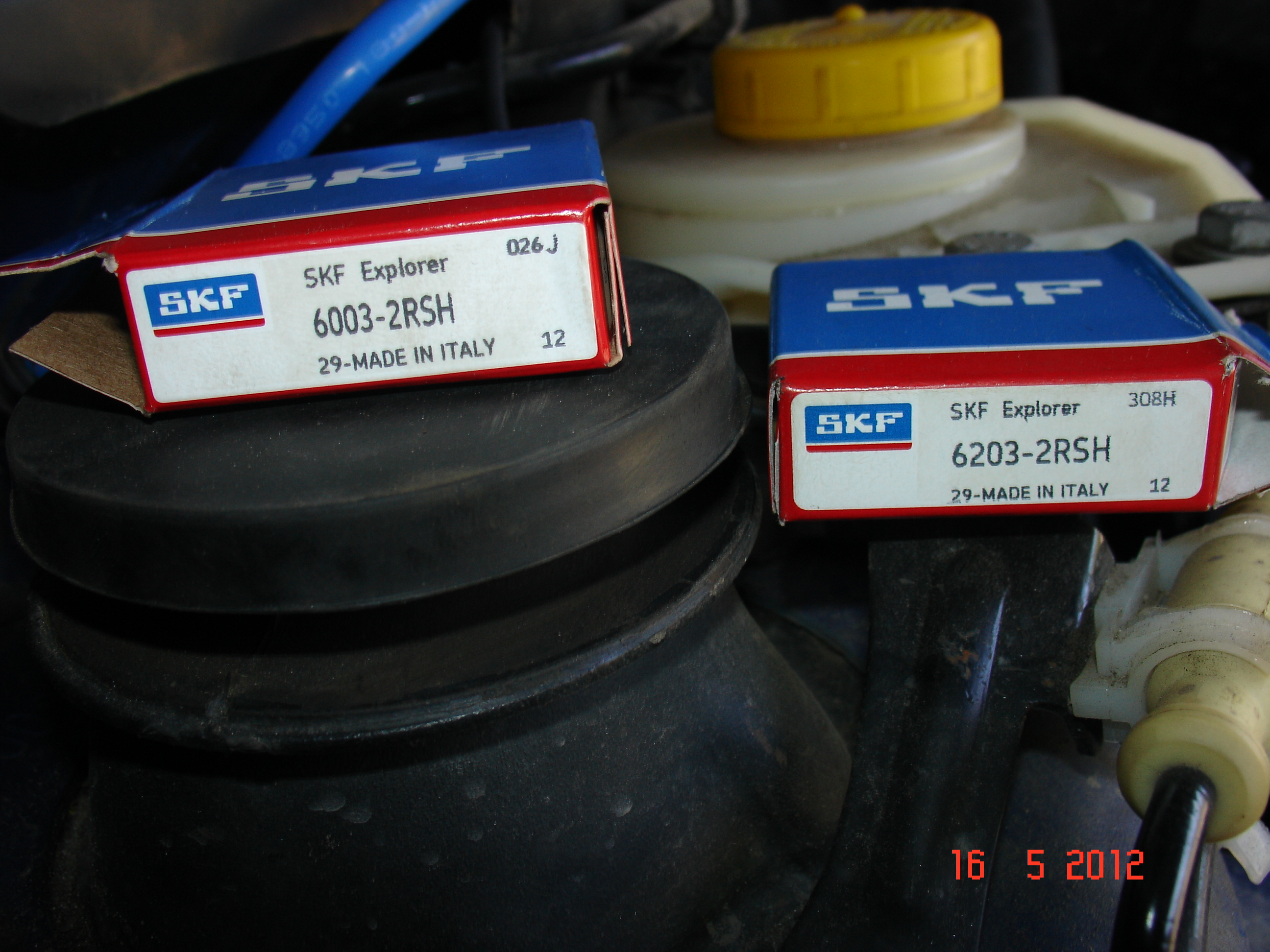

приобретаем в магазине вот такие подшипники

пош

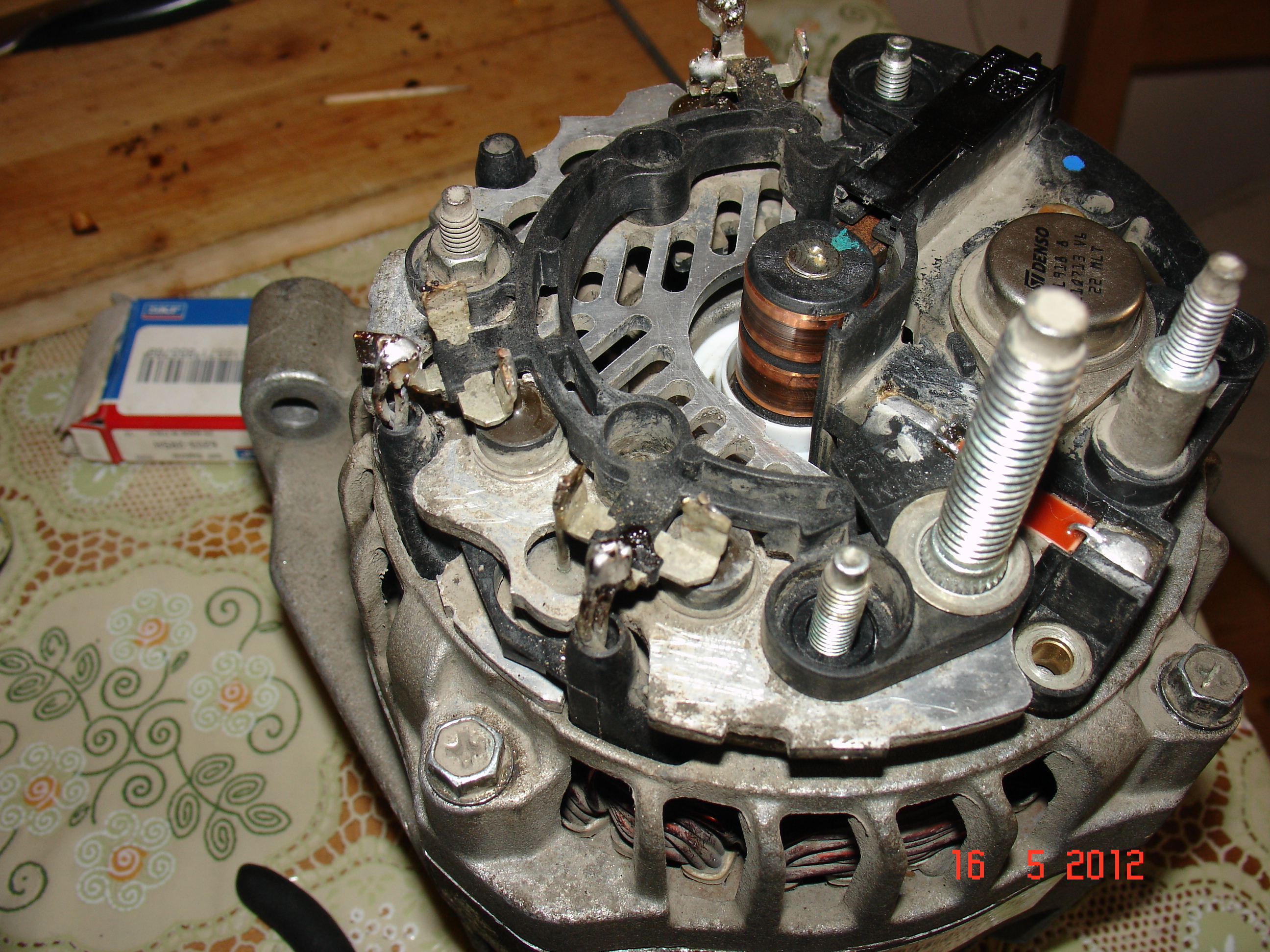

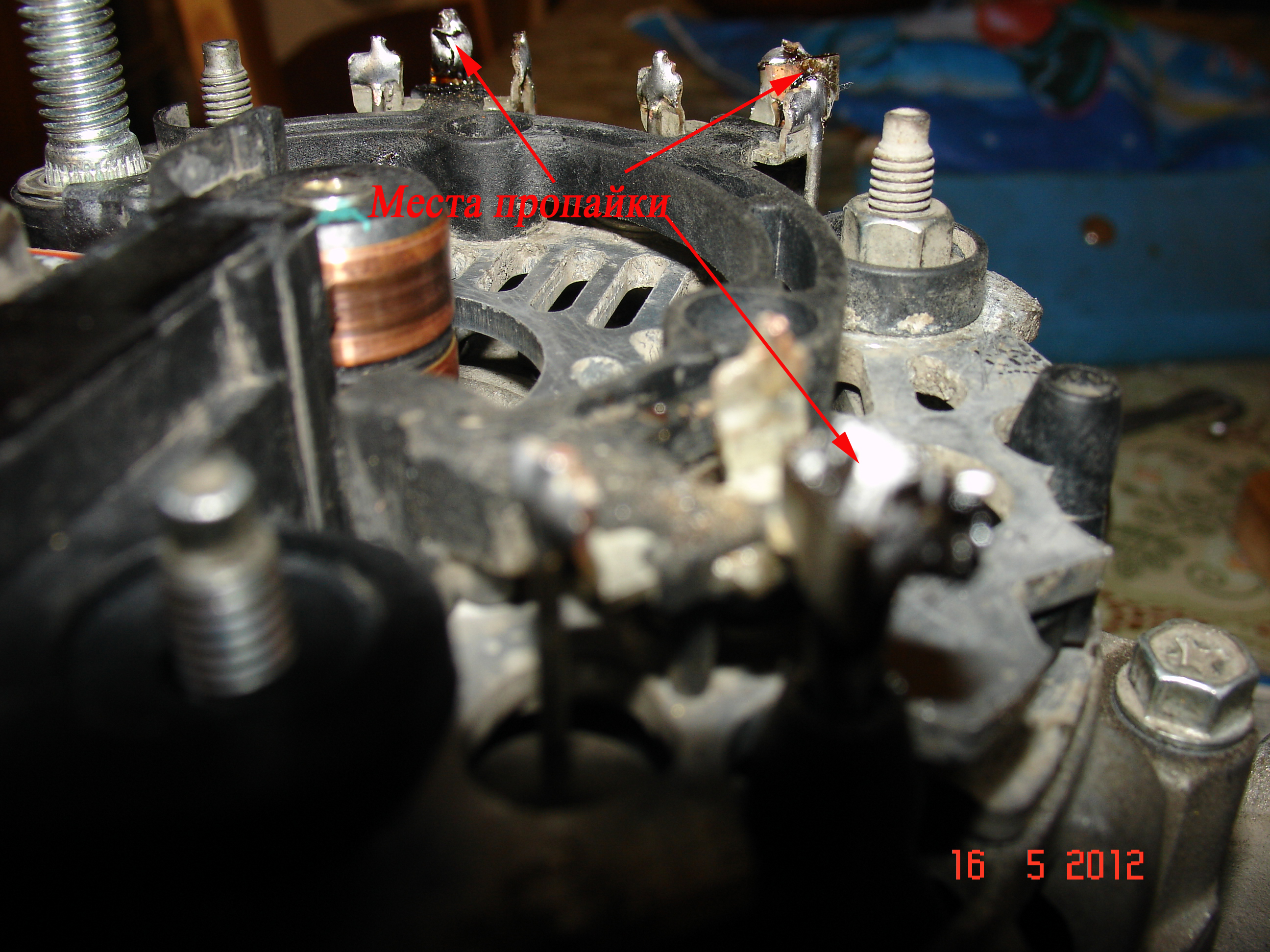

Устанавливаем подшипники на место, собираем генератор в обратной последовательности. После сборки необходимо припаять выводы обмоток статора к выпрямительному мосту (блок диодов).

диод диод

диод

Одеваем защитную пластиковую крышку закрывающую контакные кольца и щётки. Последний штрих - одеваем пластиковый кожух. Всё аппарат готов к инсталяции на автомобиль.

сбор сбор

Копилка опыта.

   Недавно сломался генератор (пробег 60 тыс, 3 года, комплектация «комфорт») 105 А. В начале думал, что пробило диод выпрямительного моста, но позже установил методом «прозвонки», что вышел из строя реле-регулятор напряжения. Выход из строя данного узла генератора ничем не провоцировал, как обычно вечером поставил, а утром АКБ оказался разряженным полностью. После его зарядки и установки на место выявил ток утечки около 5 А. Самое неприятное в данной ситуации, что признаков отказа по внешним приборам никаких не было.
Хотелось бы сделать ряд замечаний по снятию генератора и ремонту реле-регулятора. Снятие генератора производил на стоянке при снятом правом колесе. В книге «Ремонт без проблем» написано, что потребуются ключи на «8» «12» и «13», но практически установлено, что без головок генератор не снять. В комплектациях с ГУР этот агрегат как раз находится над генератором и закрывает обзор и доступ к нему. Поэтому сверху через капот все работы по откручиванию проводил на ощупь. В частности: верхний болт крепления генератора и гайки крепления силового провода и контроля, так как на последних бортики защитного кожуха очень высокие и обычным ключом не открутить. Следует отметить, что в первый раз, когда снимал генератор вначале открутил три болта крепления, после чего его повернул вниз шкивом и только после этого удалось открутить гайки крепления силового провода и контроля. Предположительно реле-регулятор отказал из-за водно-солевого раствора, которого на дорогах СПБ очень много, а также в связи с тем что контакты микросборки были не защищены (не залиты эпоксидкой). Также не понравилось, что выводы обмотки генератора соединены с диодным мостом способом обжима, при таком креплении рано или поздно сюрпризы просто обязаны, появится в наших условиях эксплуатации все это недоработки «макаронников».
Как оказалось сразу купить реле в СПБ очень даже не просто, обзвонил кучу магазинов. Удалось найти, где есть в наличии только в сервисах по ремонту генераторов, но ценник зашкаливал от 1500 до 2000 р. Поэтому решил заказать за 750 р. и несколько дней подождать. Новую деталь купил на коробке написано «AMPO0121 940016012100» скорее всего аналог, так как сама сборка внешне другая и внизу контакты залиты клем.

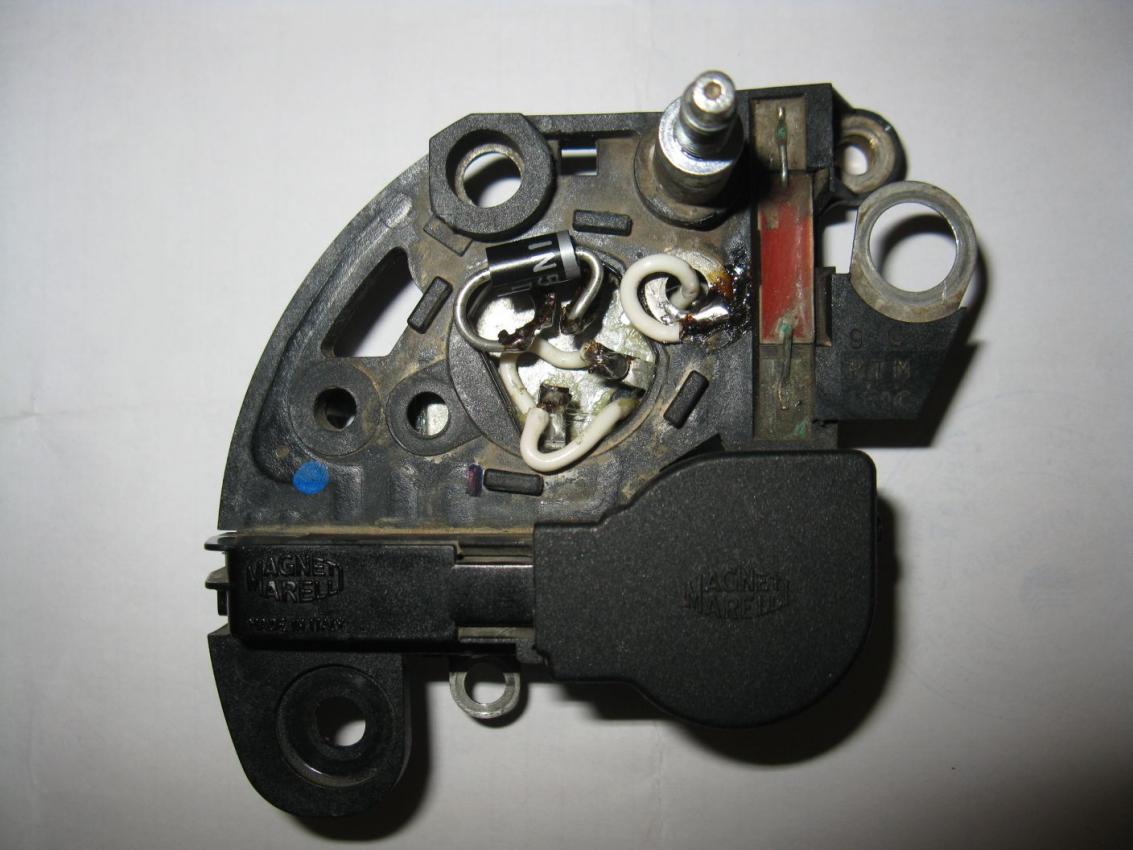

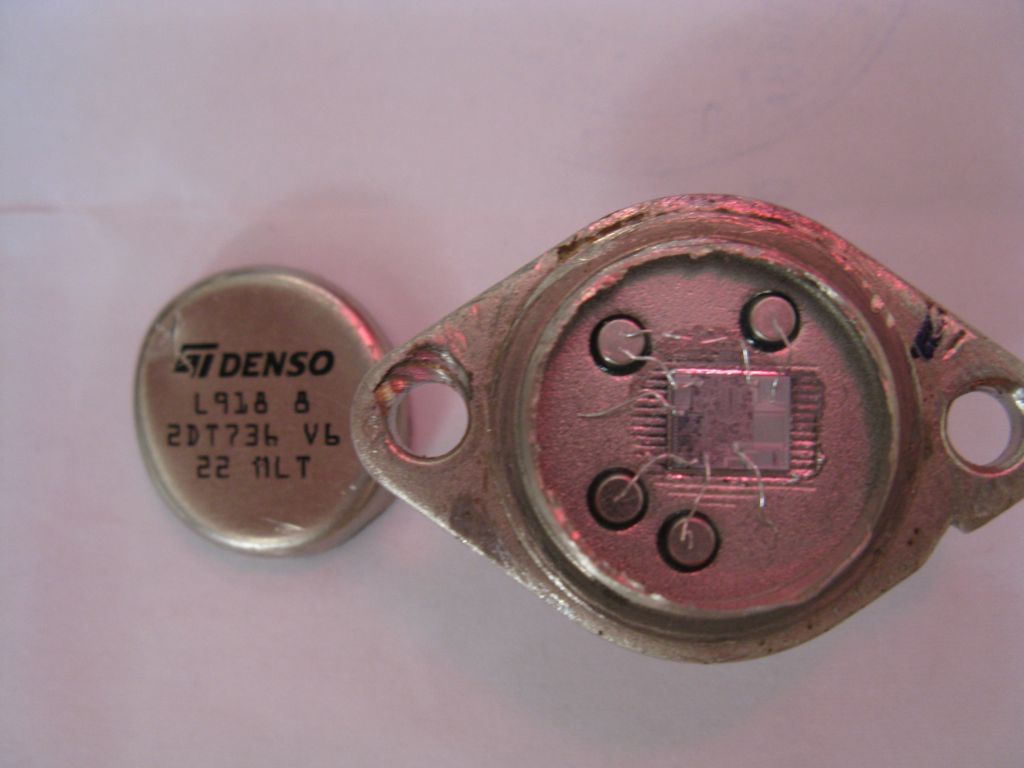

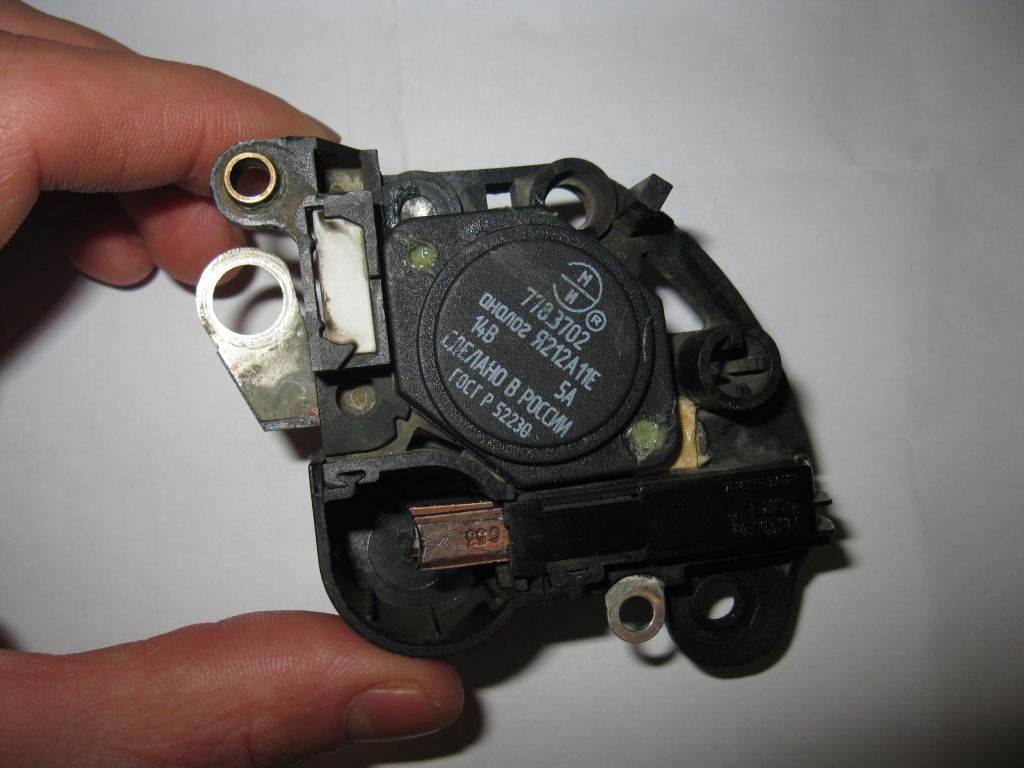

Пока ждал, озадачился проблемой ремонта или поиска аналогов. Для начала спилил металлическую крышку на которой написано «DENSO …» к сожалению, данный узел не ремонтопригоден (см. фото), так как схема выполнена на одном кристалле. При изучении отечественных реле-регуляторов существенных противопоказаний к их использованию не выявил, единственное незначительное функциональное отличие, то что у магнети-марелли вывод контроля идет непосредственно с реле-регулятора, а на отечественных с генератора а также есть конденсатор который располагается в корпусе реле. Для нашего генератора подойдет сборка с параметрами 14В 5А от отечественного реле с подходящими размерами (цена вопроса от 80 до 400 р.) и дополнительно понадобится диод для подключения вывода контроля плюсом к обмотке генератора и эпоксидного клея для крепления и заклейки выводов (см фото). С помощью тестера не составит труда, прозвонить какой вывод, куда подсоединять взамен сгоревшей сборки после ее удаления.
Простой способ проверки реле регулятора: взять лампу на 12 В на 20 Вт подсоединить к щеткам подать питание 12 В (лучше использовать зарядное устройство для АКБ с регулировкой тока) как подключается на генераторе при этом лампа должна гореть ярко, в случае увеличения тока на зарядном устройстве увеличивается напряжение и лампа должна гаснуть. Напряжение, подаваемое на реле дополнительно можно контролировать с помощью вольтметра и практически определить диапазон выдаваемого напряжения конкретного реле.
Единственное, если кто соберется заменять сборку на отечественную, то нужно убедится на, что на штатном реле-регуляторе на выводе «контроль» действительно около 12 В это можно сделать на заведенном автомобиле перед ремонтом. В соответствии со схемой «Electrical schemes Albea_rus_alt.pdf» в бортовой компьютер поступает 12В причем с генератора, а реально с реле-регулятора. Поэтому есть предположение, что в БК может поступать 5 В. Для чего-то «макаронники» вывели этот контакт на регулятор.

реле сборка сб

Схема подключения отечественного реле-регулятора.

схема
