УСТАНОВКА И ПОДКЛЮЧЕНИЕ ПОДСВЕТКИ "ЗОНЫ ВЫСАДКИ"

Выкладываю подробное описание процесса установки подсветки «зоны высадки» а также подсветки внутренней ручки открывания двери. Задумка такая, что свет включается автоматически только на ту дверь, которую открыли.
Сразу поясняю, что делал это в связи с наступлением весны, когда выходя из машины не хочеться наступить в глубокую лужу или г@вно, которое по весне всплывает. Совместил все это с укладкой шумоизоляции.

двер

1. Снимаем обшивку двери, внутреннюю накладку порога, открываем обшивку салона в районе левой стойки (у левой ноги водителя), далее по тексту - стойка.

дв дв

2. Проклеиваем шумоизоляцию. Подробные инструкции по шумоизоляции своими руками здесь.

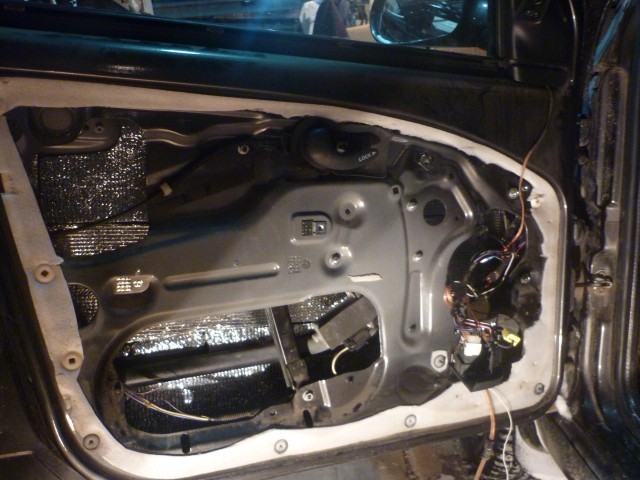

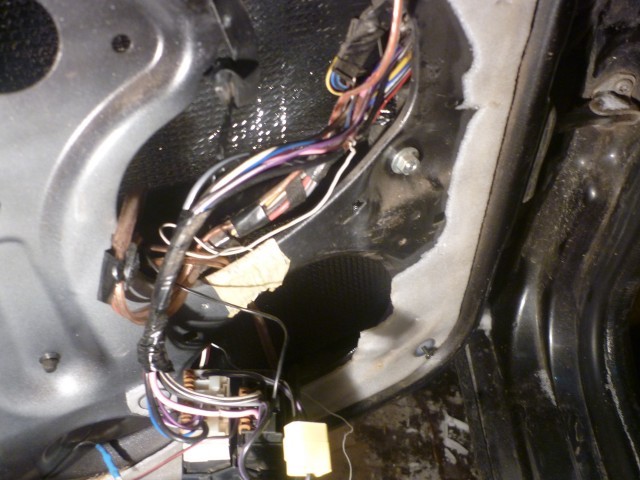

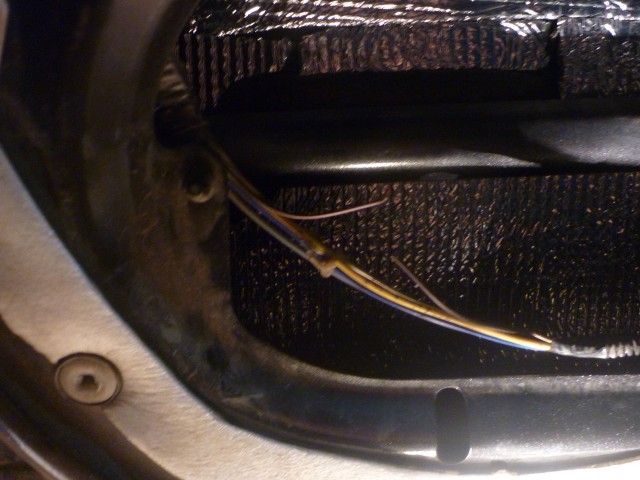

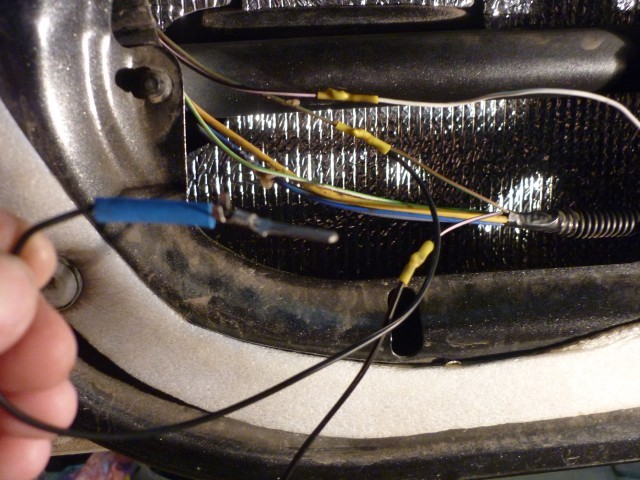

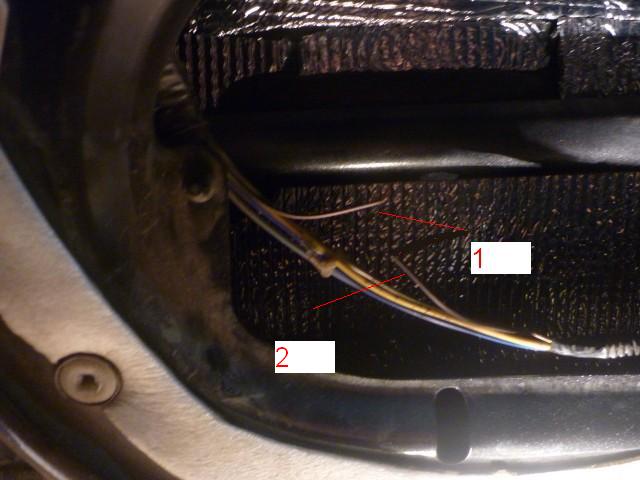

3. В двери разрезаем черно/розовый провод, в районе стеклоподъемника, (1) – идущий к замку двери (2) - идущий в салон.

дв дв

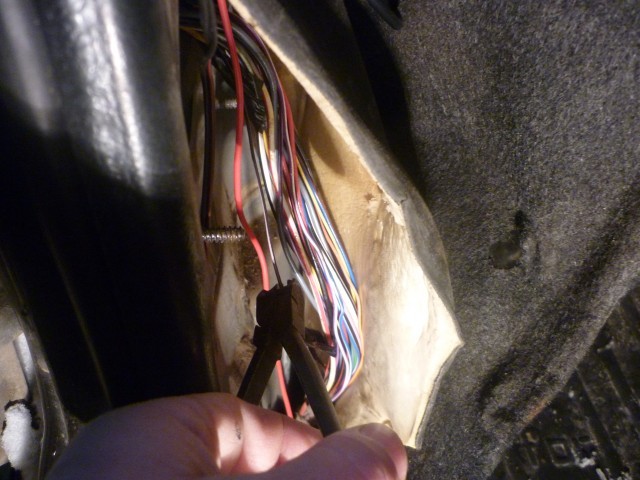

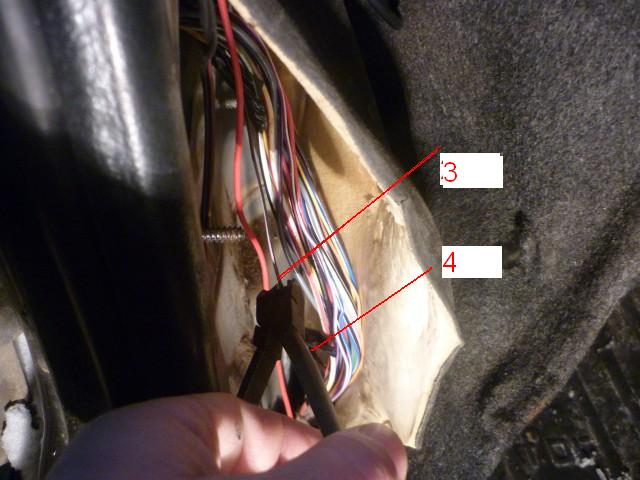

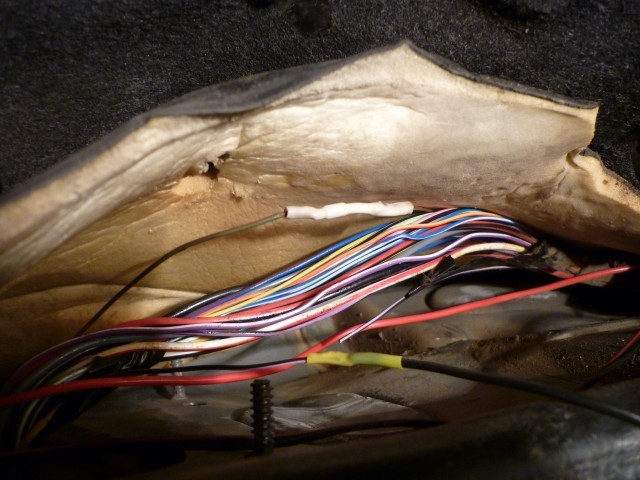

4. В стойке режем тот-же черно/розовый провод (3) – идущий к двери и (4) – идущий к блоку управления (далее по тексту БУ).

дв дв

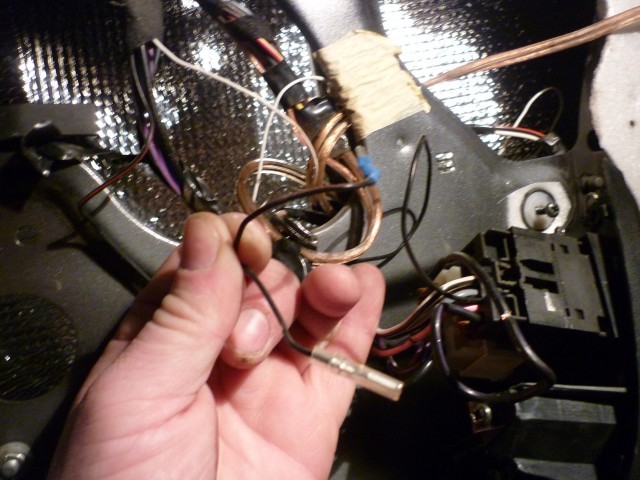

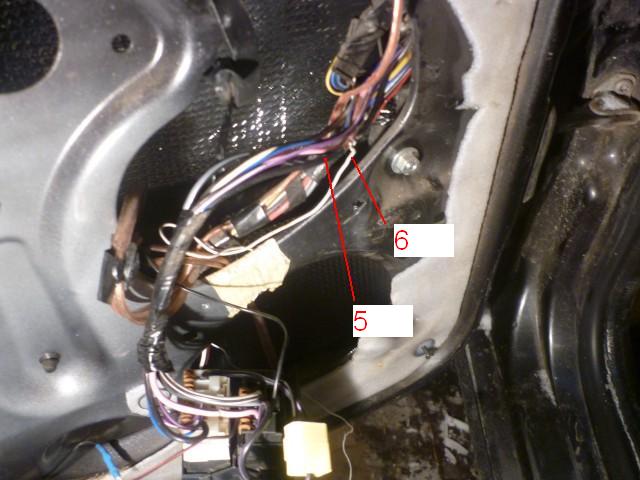

5. Берем кусок провода (6) и припаиваем к черному проводу кнопок стеклоподъемников – далее по тексту КС (5).

дв дв

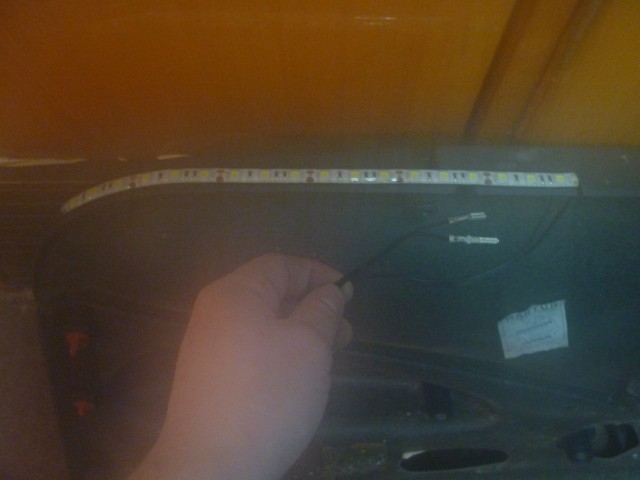

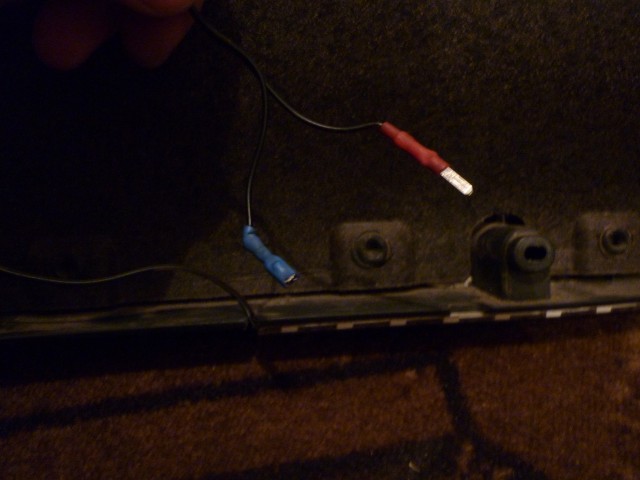

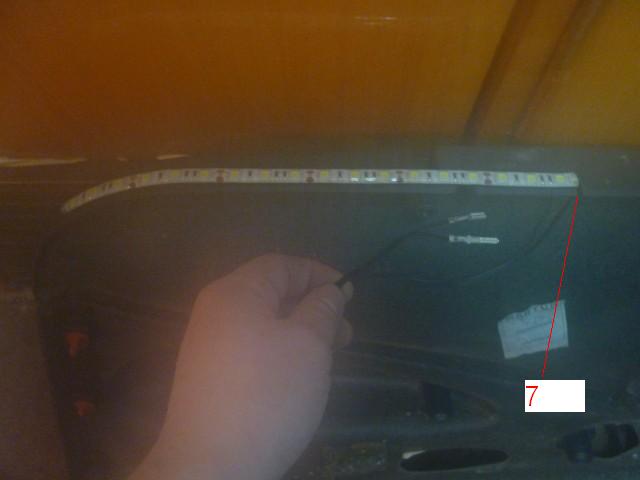

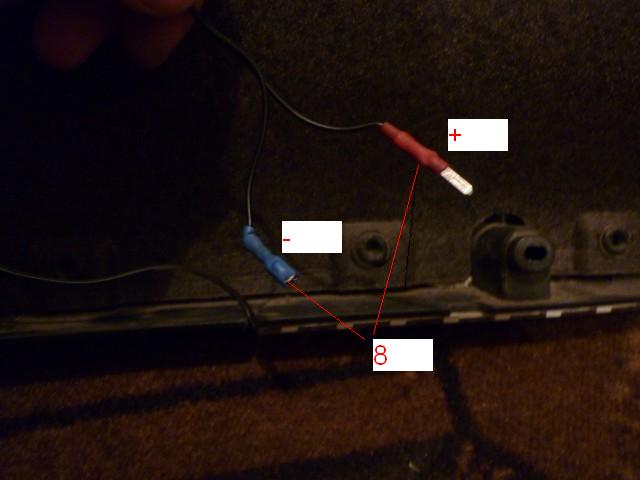

6. В обшивке двери делаем прорезь для проводов светодиодной ленты – далее СвЛ (7). Марки СвЛ не осталось, но помню, что чуть мощнее чем 12,8 Вт на метр, влагозащищенная, свет – холодный белый. Наклеиваем СвЛ на обшивку, а на концы проводов опрессовываем разъемы. На разъемы одеваем термоусадочные трубки – далее ТТ (8). Разъем рекомендую делать так, чтобы отходящий провод от БУ «+» был мамой, а «-» папой; у СвЛ соответственно наоборот.

дв дв

дв дв

7. Припаиваем кусок проводак зелено-коричневому проводу (9), это будет «-» к СвЛ.

8. Припаиваем кусок проводак проводу (2), это будет «+» к СвЛ.

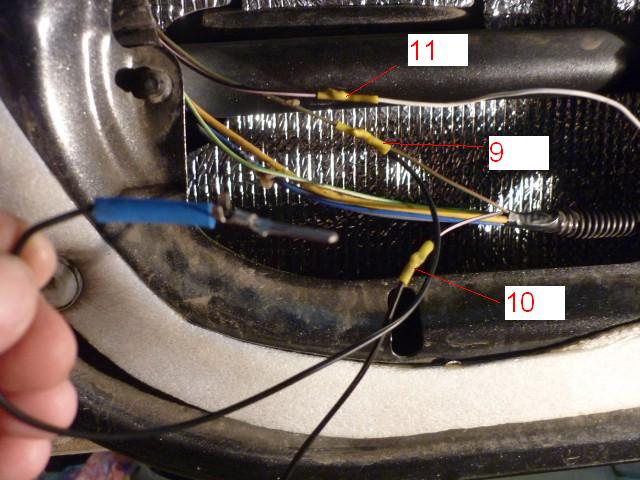

9. (11) соединяем концы проводов (1) и (5).

дв дв

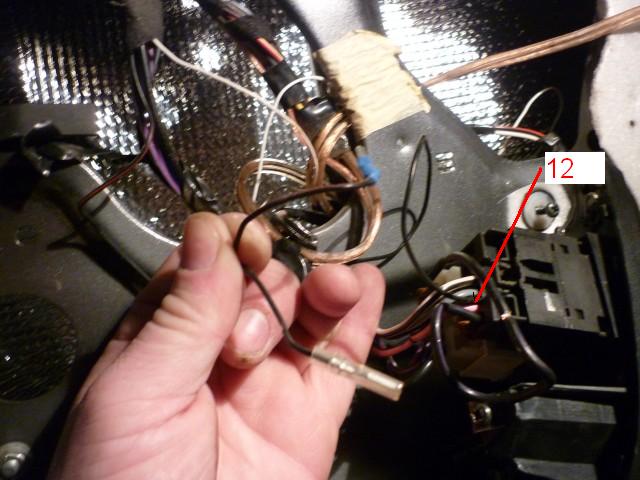

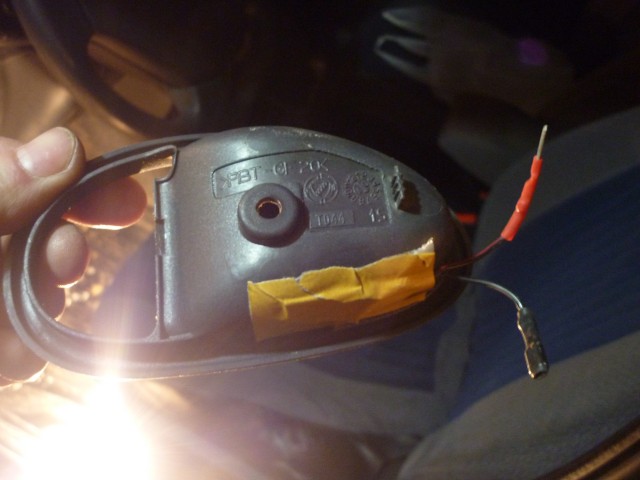

10. Для подсветки ручки открывания двери припаиваем провод (12) к сине-красному проводу КС – «+» подсветки. «-» припаиваем к порводу (5).

дв дв

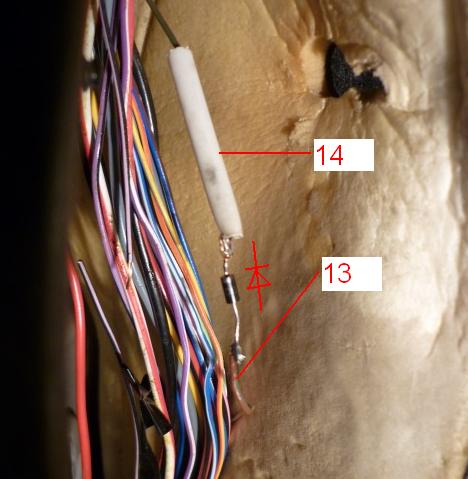

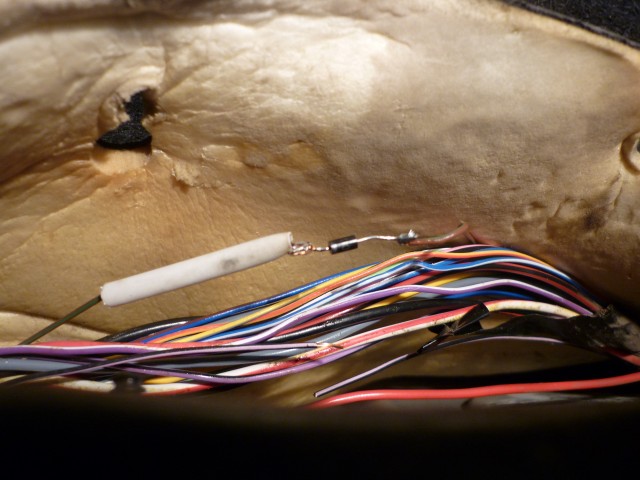

11. В стойке разрезаем зелено-коричневый провод (13) и в разрыв впаиваем диод, предварительно надев ТТ. Диод можно купить в любом радио-магазине, с номиналом на 1 Ампер.

дв дв

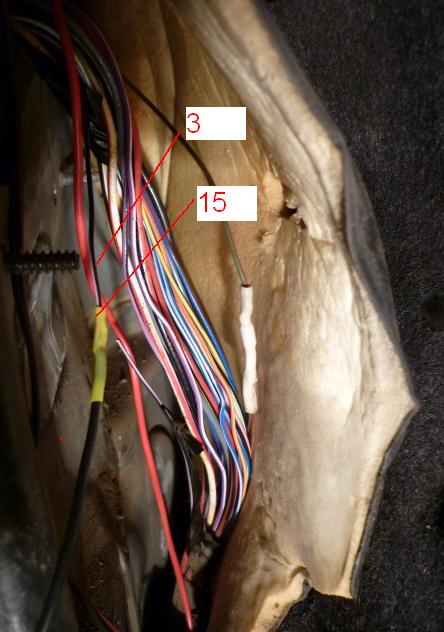

12. К концу провода (3) припаиваем кусок провода (15), который выводим в БУ.

дв дв

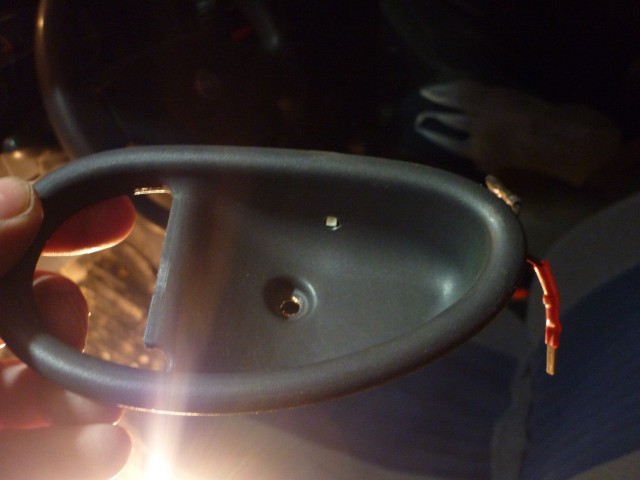

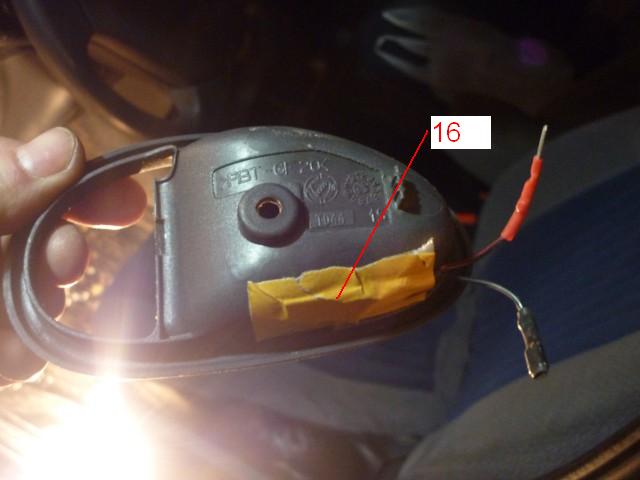

13. В ручке открывания двери сверлим отверстие под светодиод (D 4мм) и приклеиваем его. К светодиоду припаиваем резистор 2кОм (можно 1 кОм, но будет слишком ярко), а сверху наклеиваем изоляционный материал (16). Светодиод взял из самой слабенькой СвЛ (не влагозащищенной), которую использовал для подсветки бардачка.

дв дв



дв дв

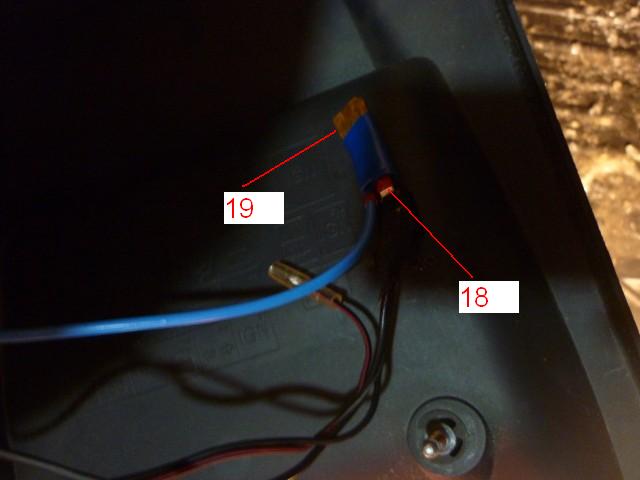

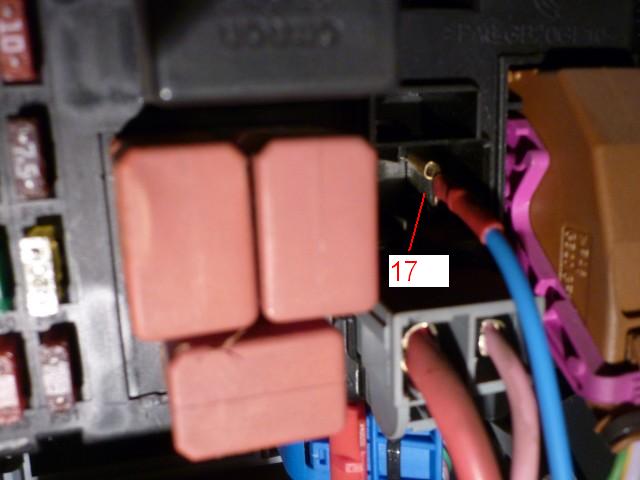

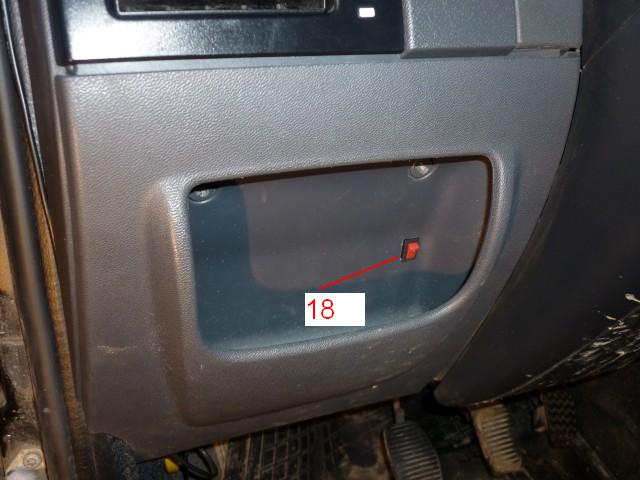

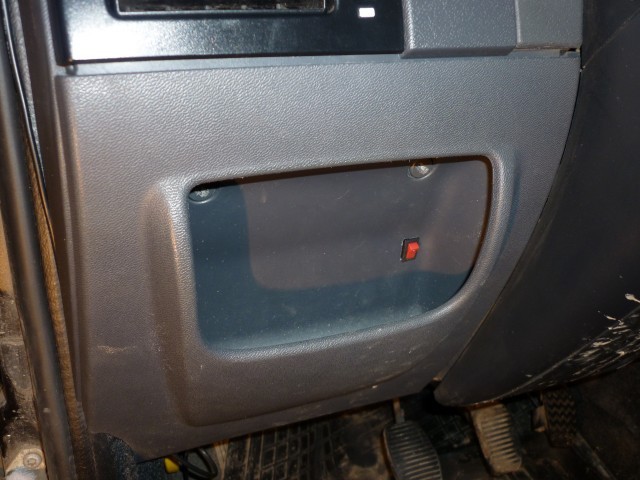

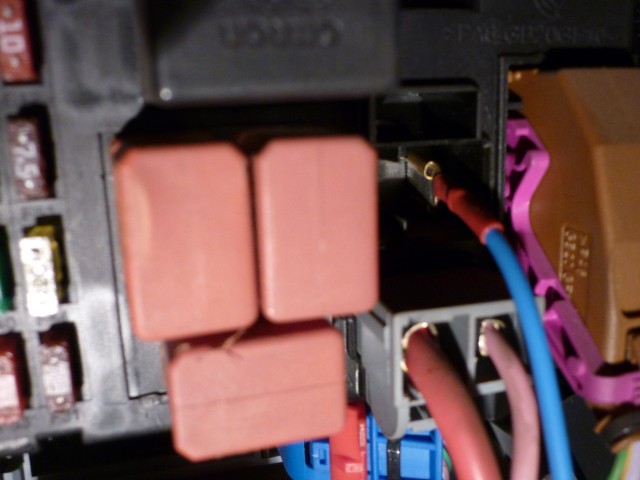

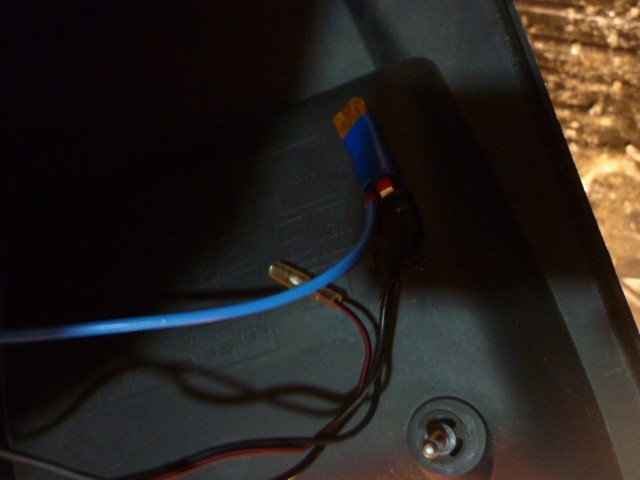

14. В БУ я нашел свободный разъем (17) «папа» – это «+» провод идущий напрямую от аккумулятора. Подгоняем к нему «маму», и второй конец провода через предохранитель на 1 Ампер (19) подключаем кнопку (18).

дв дв



дв дв



дв дв

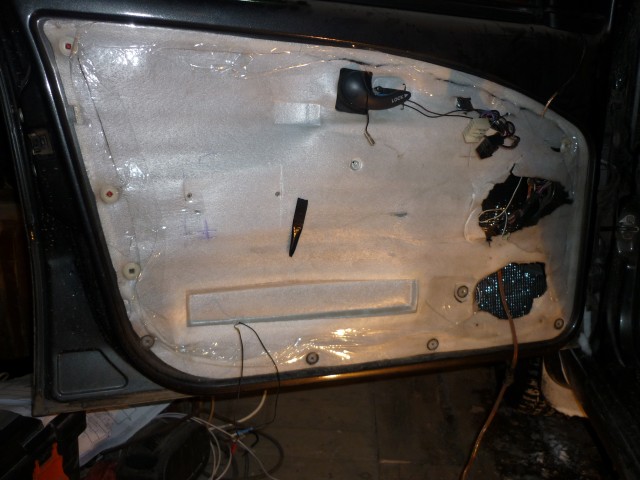

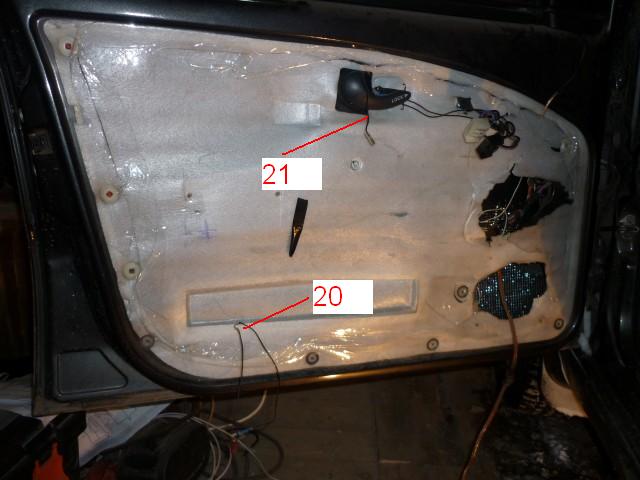

15. Все готово и можно собирать обшивку двери, предварительно просунув через изоляцию провода для подсветки низа двери (20) и подсветки ручки (21).

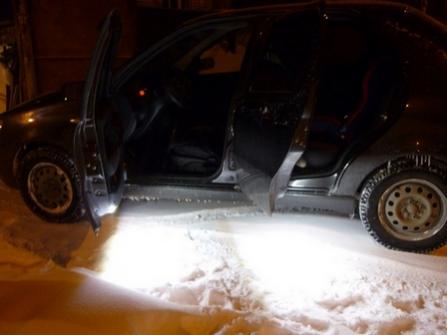

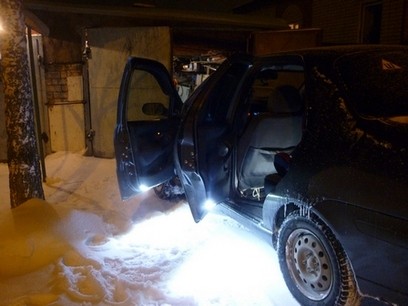

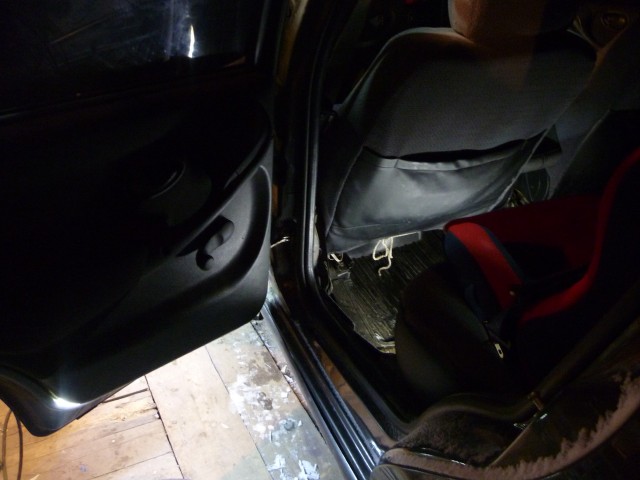

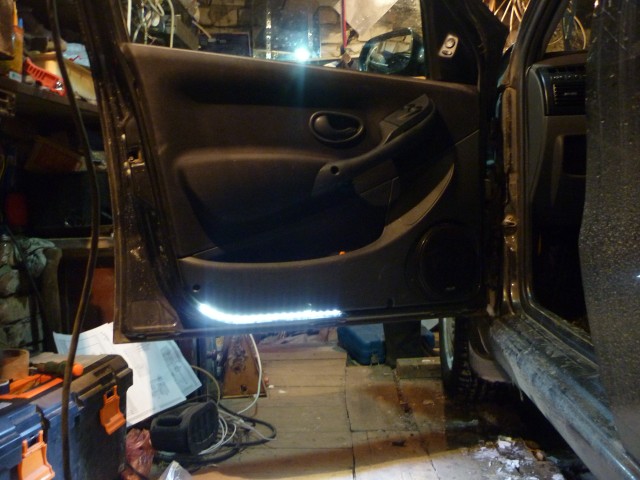

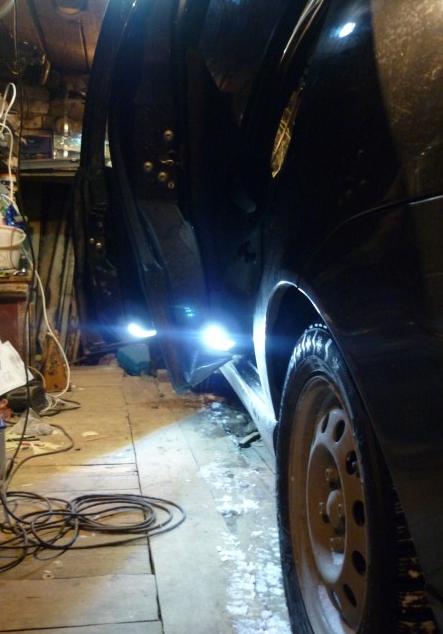

И НАСЛАЖДАЕМСЯ РЕЗУЛЬТАТОМ.

дв дв дв



дв дв дв



Результат превзошел мои ожидания, а потому и выкладываю для тех кто захочет повторить.
В скобках указано обозначение, соответствующее номеру на рисунках. Все соединения проводов выполнялись методом пайки.

Порядок действий получился немного смешанный, просто старался соблюдать порядок получившихся фотографий. Если вдруг увидели ошибки, отнеситесь с пониманием.
