УСТАНОВКА АВТОМАГНИТОЛЫ, НАРУЖНЕЙ АНТЕННЫ, ДИНАМИКОВ.

 Установка наружней антенны на крышу в штатное место

   Установка антенны на крышу - одна из самых простых операций, но выполнять её желательно с помощником. Необходимо приобрести внешнюю антенну для установки на крышу. Желательно, чтобы на ней была таблица совместимости. Если указано, что подходит в т.ч. к FIAT Punto, Uno, Palio - можно смело брать, а так же из опыта 100% подходит антенна от Шевроле Нива, Лада Калина. В комплекте с такой антенной, как правило, идут два уплотнителя на крышу и кабель.

антена антена

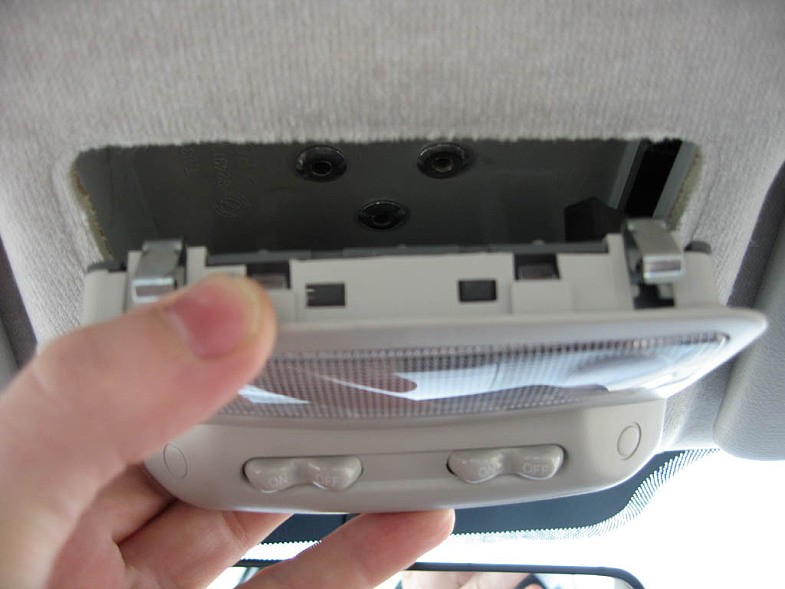

1. Вынимаем плафон освещения салона из посадочного места, для этого поддеваем его и тянем в низ. Он удерживается на своём месте при помощи пружинных фиксаторов.

. плафон

В нише ближе к лобовому стеклу увидим гайку под ключ на 10 (на фото показана стрелкой), которая крепит антенный разъём и заглушку. Отворачиваем её, снимаем разъём антенны и удаляем из крыши заглушку.

гайка заглушка

2. Устанавливаем антенну на крышу, выбрав нужный уплотнитель. Тут то и понадобится помощник, который будет удерживать антенну, а Вы в это время одеваете на резьбовую часть антенный разъем и накручиваете гайку. Затягивать нужно, пока уплотнитель не обожмет плотно крышу. Далее необходимо выполнить "дождевой тест". Помощник льет из лейки (ведра) на крышу со всех сторон, а Вы смотрите - нет ли течи в месте соединения антенны и крыши. Если течь наблюдается, то продолжаем гайку затягивать до полной герметизации. Устанавливаем плафон освещения салона на место.

антена кабель



Установка автомагнитолы 1-din в штатное место

   На автомобилях ФИАТ Албеа заводом-изготовителем проведена так называемая аудиоподготовка , т.е штатно заложена проводка под установку магнитолы и 6 динамиков.

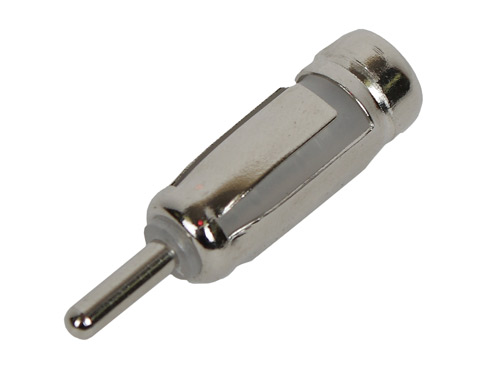

В центральной консоли предусмотрено штатное место для установки магнитолы, закрытое пластиковой заглушкой. Туда же выведена проводка для ее подключения. Следует иметь ввиду, что имеется ограничение по глубине магнитолы. Без каких либо проблем устанавливаются магнитолы глубиной 150 мм. При незначительных "адаптациях" можно установить магнитолу большей глубины. Но всему есть предел. Установка магнитолы глубиной 168 мм уже невозможна без серьезного "хирургического вмешательства". Кроме того,  есть ограничение по высоте магнитолы - 1DIN.   Для подключения магнитолы выведены кабели с разъемами стандарта ISO1. Соответственно магнитола должна иметь вход ISO1 или комплектоваться кабелем ISO1. Если его нет, то не проблема докупить его отдельно.  А вот с антенным входом - проблема. Антенный кабель оконцован под стандарт "Евро" и для его подключения необходимо приобретать переходник.

переходник

1. Извлекаем заглушку. Вверху заглушки есть две прорези, ставим в них тонкую отвертку и вытаскиваем заглушку на себя.

заглушка зуглушка

заглушка заглушка

2. На обратной стороне заглушки видим закрепленные кабели ISO1 и антенный разъем. Необходимо нажать на фиксаторы на разъемах и вынуть их из заглушки.

кабель кабеля

кабеля

3. Вынимаем магнитолу из упаковки и снимаем с неё металлическую корзину для крепления магнитолы в посадочном месте автомобиля. Снимаем декоративную накладку с магнитолы что б не мешала при снятии корзины.

магнитола магнитола

магнитола магнитола

4. Устанавливаем корзину. Ее вставляем в "карман" торпедо и отгибаем фиксирующие крючки отверткой по периметру.

корзина корзина

5.  Прикручиваем заднюю опору на заднюю стенку магнитолы .

опора опора

6.  Производим подключение кабелей в разъёмы магнитолы. Используем антенный переходник и кабель ISO1. Если используется дополнительный кабель, то жгут проводов желательно обернуть шмоизоляционным материалом. Это в дальнейшем избавит от возможного пластикового дребезга проводов об панель.

кабеля загл

7. Утапливаем магнитолу в корзину. Провода через снятую верхнюю заглушку на торпедо, при помощи длинной отвёртки расправляем в нише. Утапливаем магнитолу дальше, до полной фиксации защёлок на корзине.

магнитола вид

   Недостатком подобного подключения является обесточивание магнитолы при выключенном зажигании.

    Для того чтоб автомагнитола работала и при выключенном зажигании необходимо произвести переподключение питания магнитолы. Благо что почти все современные магнитолы поддерживают такую функцию без вмешательства во внутренности оной. Делаем следующим образом: Постоянные 12 В на 7 контакте автомобильного разъёма (толстый бело-красный провод), а 12 В через замок зажигания- на 4-ом контакте разъёма (тонкий провод!), переподключаем на 7 контакт автомобильного разъёма (постоянные 12 В) толстый жёлтый провод и тонкий красный провод на магнитоле.

схема

Распиновка разъёма ISO. Стандартное назначение контактов разъема ISO:
---------------------------------------------------
№ контакта | Цвет кабеля  Функции
---------------------------------------------------
Разъем внешнего питания
А-1 | ------- | Не используется
А-2 | ------- | Приглушение звука при звонке телефона
А-3 | ------- | Не используется
А-4 | Желтый | Аккумулятор
А-5 | Синий/Белый | Управление питанием
А-6 | Оранж/Белый | Диммер (т.е. изменение подсветки магнитолы при включенных габаритах)
А-7 | Красный | Зажигание (ААС)
А-8 | Черный | "Земля"
---------------------------------------------------
Разъем подключения акустических систем
В-1 | Фиол. | Тыловая правая (+)
В-2 | Фиол./черн | Тыловая правая (-)
В-3 | Серый | Фронтальная правая (+)
В-4 | Серый/черн | Фронтальная правая (-)
В-5 | Белый | Фронтальная левая (+)
В-6 | Белый/черн | Фронтальная левая (-)
В-7 | Зелен | Тыловая левая (+)
В-8 | Зелен/черн | Тыловая левая (-)
-------------------------------------------------------

Установка динамиков штатные места

   В нижнем левом углу дверей есть штатные места для установки динамиков. Выбор динамиков, как и магнитолы велик, но ограничивается рядом параметров. Максимальный внешний диаметр динамиков - 170 мм и глубиной не более 52 мм, т.к. в этом месте опускается стекло. Меньший размер динамиков может привести к большим мукам творчества. Кроме того, понадобятся 8 пистонов для установки в пазы под саморезы, саморезы 8 шт., термоусадочная трубочка.

 Внимание!!!!  При подключении динамиков соблюдайте полярность, провод красного (в левой двери), и малинового (в правой) - имеют полярность +.

Итак приступаем! Для начала приобретаем комплект разнесённой акустики .

акустика

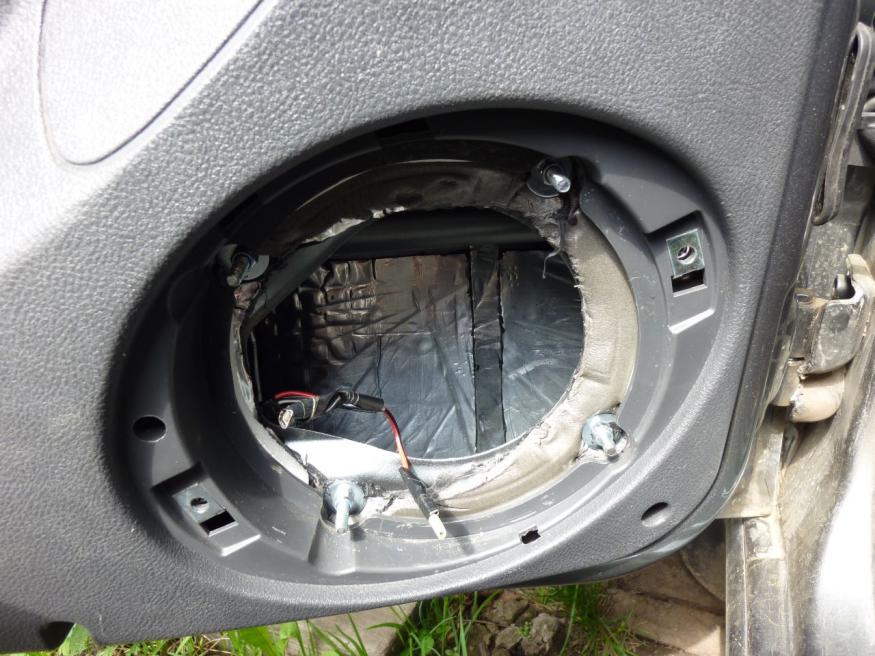

1. Снимаем  декоративную накладку открутив два самореза и удаляем находящийся за ней кусок звукоизолирующего поролона. Видим вот такую картину.

решотка решотка

решотка решотка

2.  Изоляцию из пластика можно удалить, но лучше этого не делать, а изготовить в дальнейшем из него клапан для того чтоб не попадала вода на динамики (фото 6). За ней на скотчем закреплены провода для динамиков. Клеммы зафиксированы в желтой колодке. На торцах расположены фиксаторы, которые надо освободить и извлечь клеммы.

кабель наконечник

разъём разъём

фишки ллапан

3.  Далее, проверяем подходят ли штатные клеммы к нашим динамикам. Если заводские клеммы всё же не подходят, то срезаем их. Как правило, в комплекте с динамиками идут оригинальные провода с нужными клеммами. Отрезаем от проводов идущих в комплекте с динамиками кусочки проводов с клеммами длиной 5-7 см и зачищаем. Одеваем на провод кусочек термоусадочной трубочки длиной 2-3 см. Скручиваем провода, на место скрутки ставим термоусадочные трубочки и обжимаем их, нагревая газовой зажигалкой.

фишки провод

провод фишки

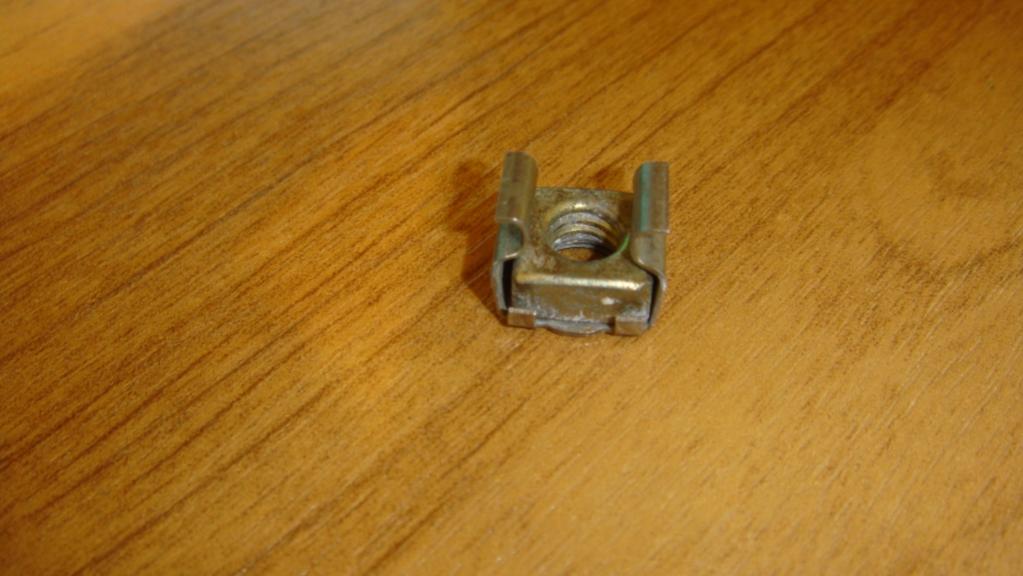

4. Освобождаем места под пистоны. Пистоны рынок предлагает самых различных мастей, можно использовать и входящие в комплект установки динамиков.

пистон пистон

пистон место

место

5. Одеваем клеммы на динамики и устанавливаем динамики в отверстие и фиксируем их саморезами или шурупами. Устанавливаем на место декоративную накладку прикручивая её 2-мя саморезами.

динамик динамик

решотка

Для установки твитеров необходимо снять боковые накладки дверей расположенных возле зеркала, поддев их плоской отвёрткой в верхней их части. Затем устанавливаем твитеры в посадочных местах, подключаем провода (штатные для подключения не подойдут, так как твитеры подключаются через кроссоверы) прокинув их в полости двери.

твиттер твиттер

провод

Ниже приведена схема подключения передней акустики в автомобиле. Рис.1 - так штатно проложена проводка в автомобиле, рис. 2 - так не правильно подключают, рис. 3 - правильное подключение разнесённой акустики.

схема

Оригинальное решение по установке твитеров.

твиттер

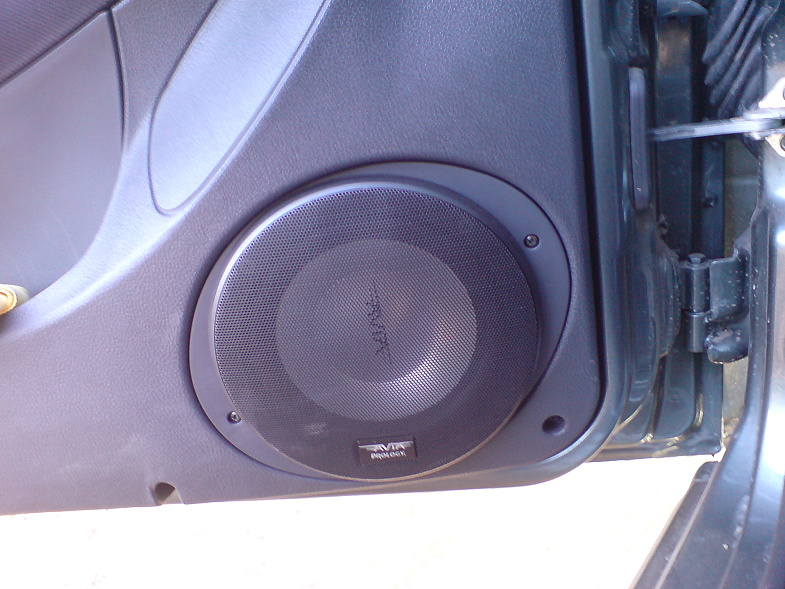

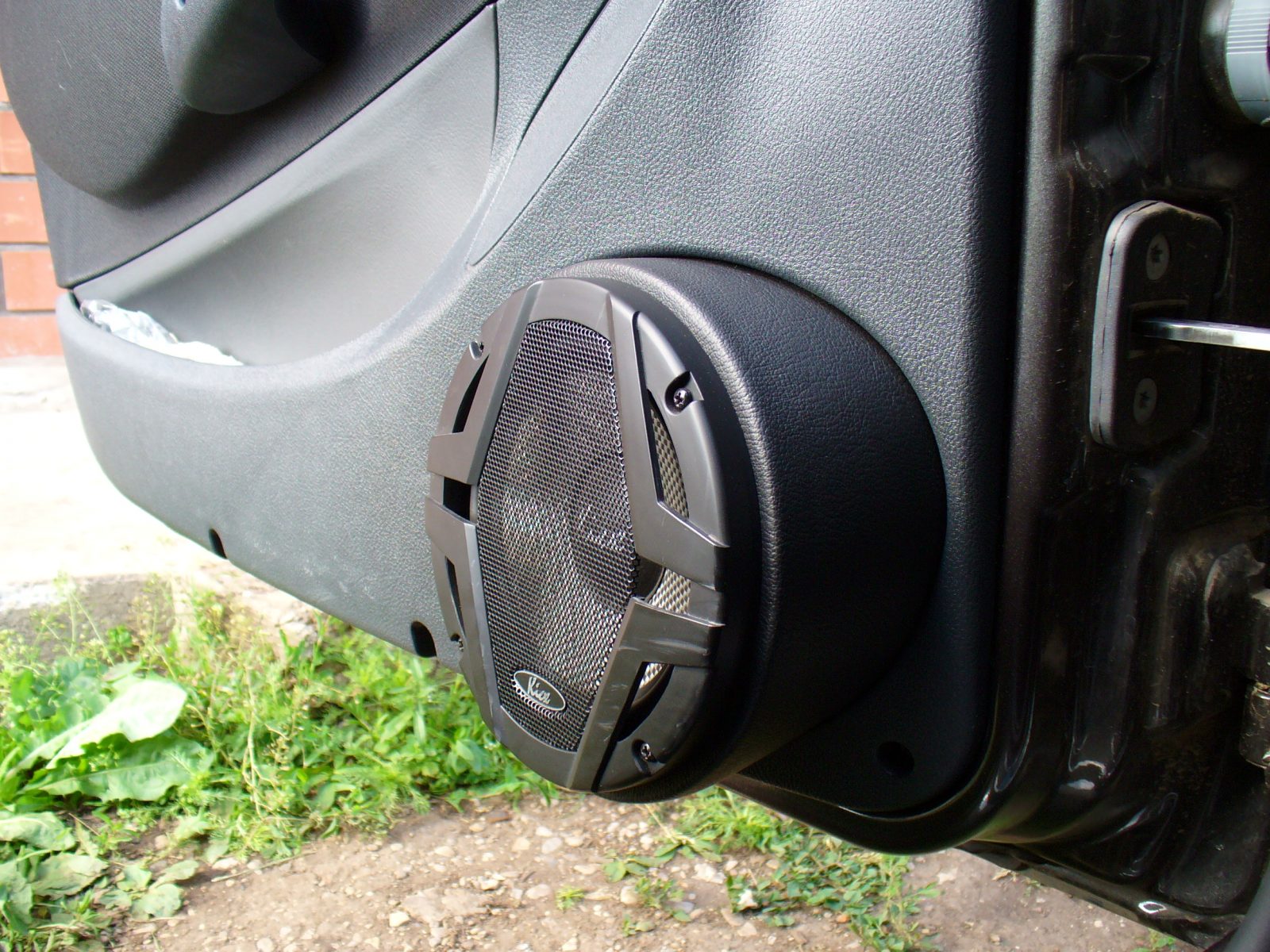

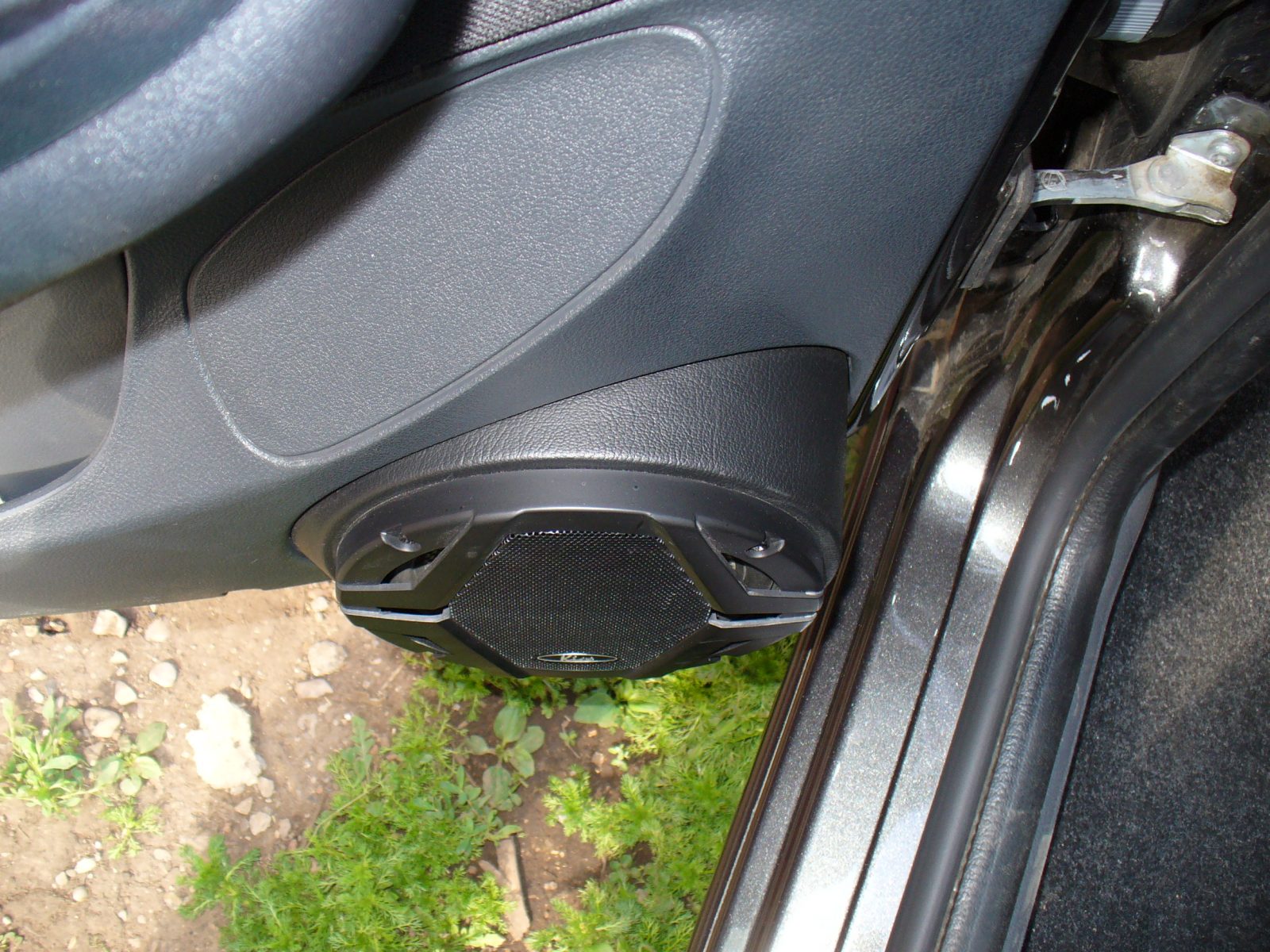

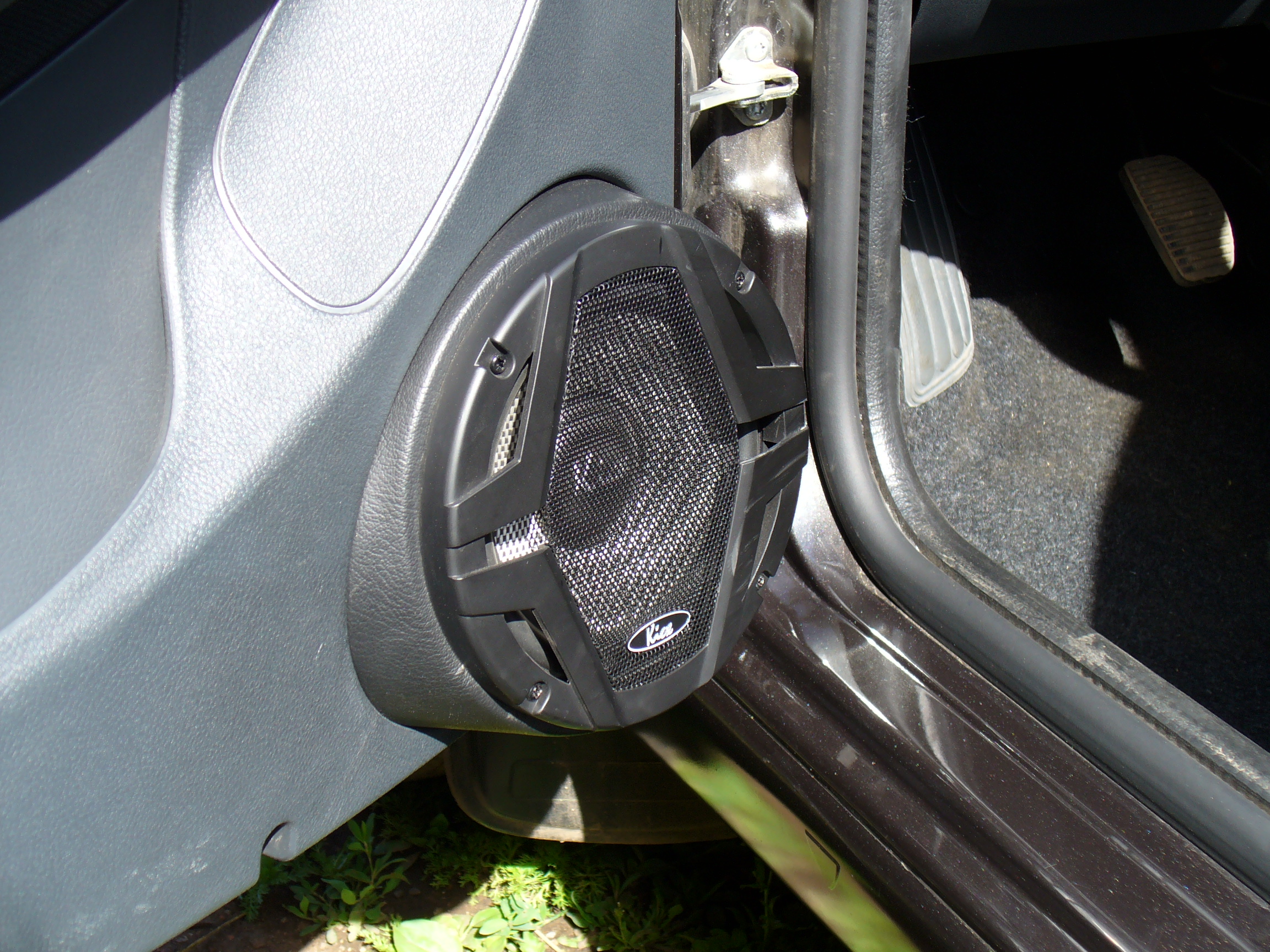

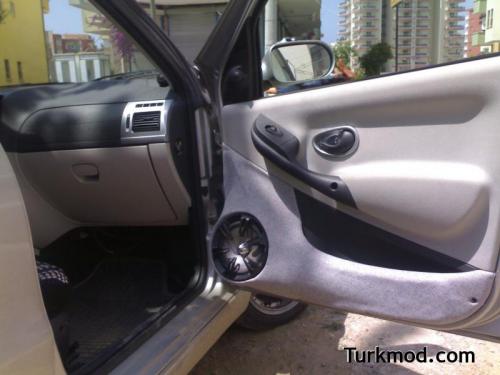

Галерея оригинальных решений установки и видов акустики.

колонка подиум

подиум подиум

подиум подиум

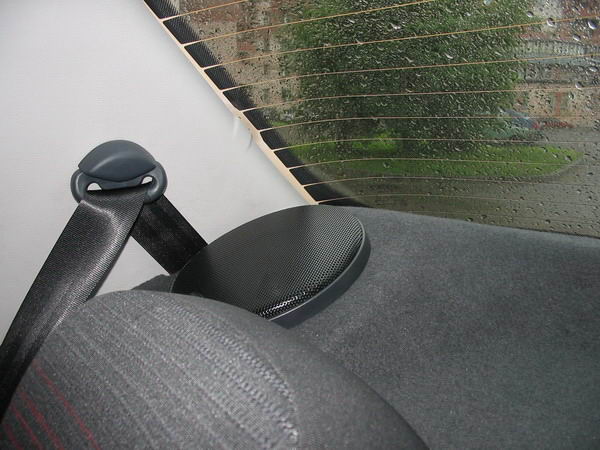

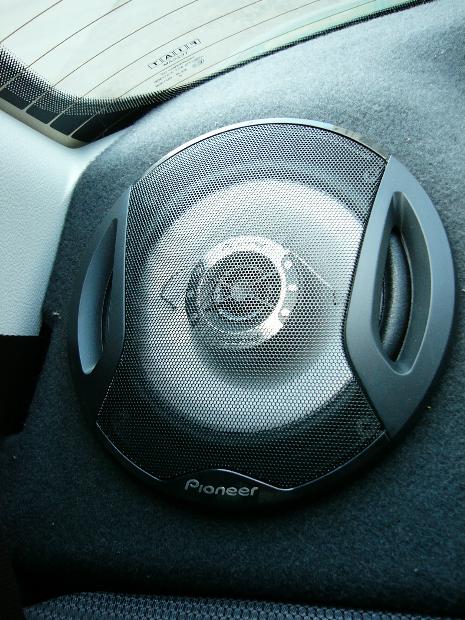

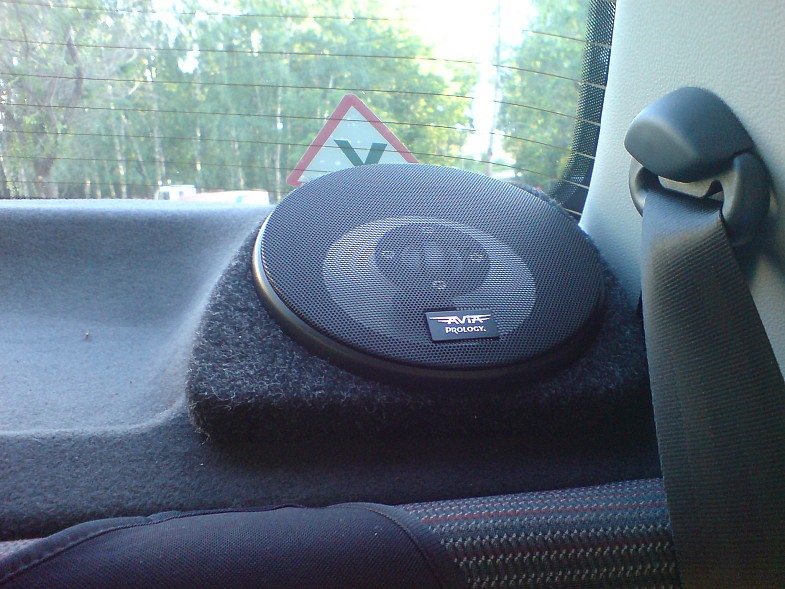

Задняя акустика.

колонка колонка

колонка колонка
