Установка мультисистемного маршрутного компьютера на примере мультитроникс VG1031UPL и VG1031GPL.



   Информацию по модели и функциям компьютеров можно прочитать на официальном сайте multitronics.ru



Вариант I

Установка маршрутного компьютера согласно мануалу.

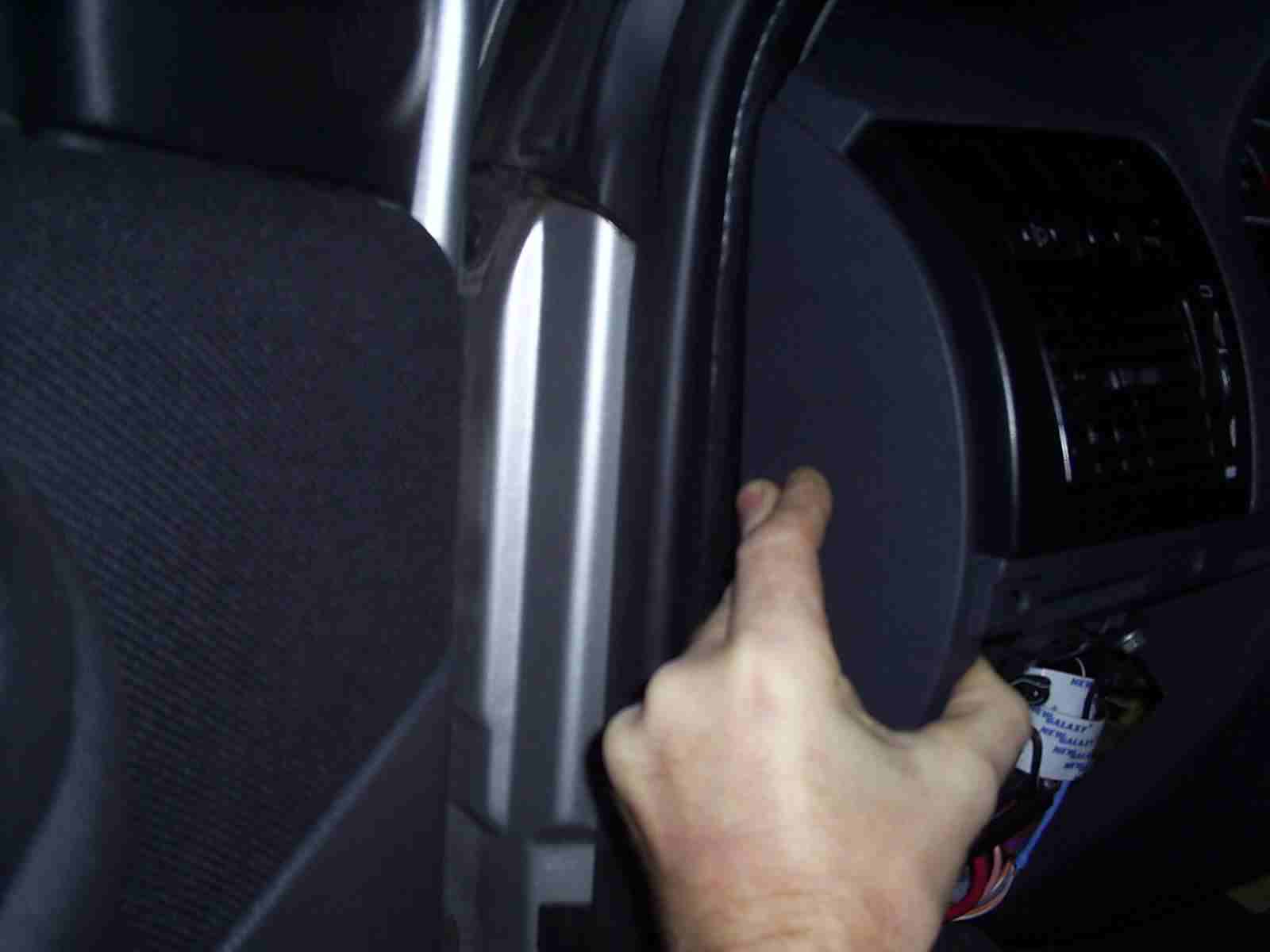

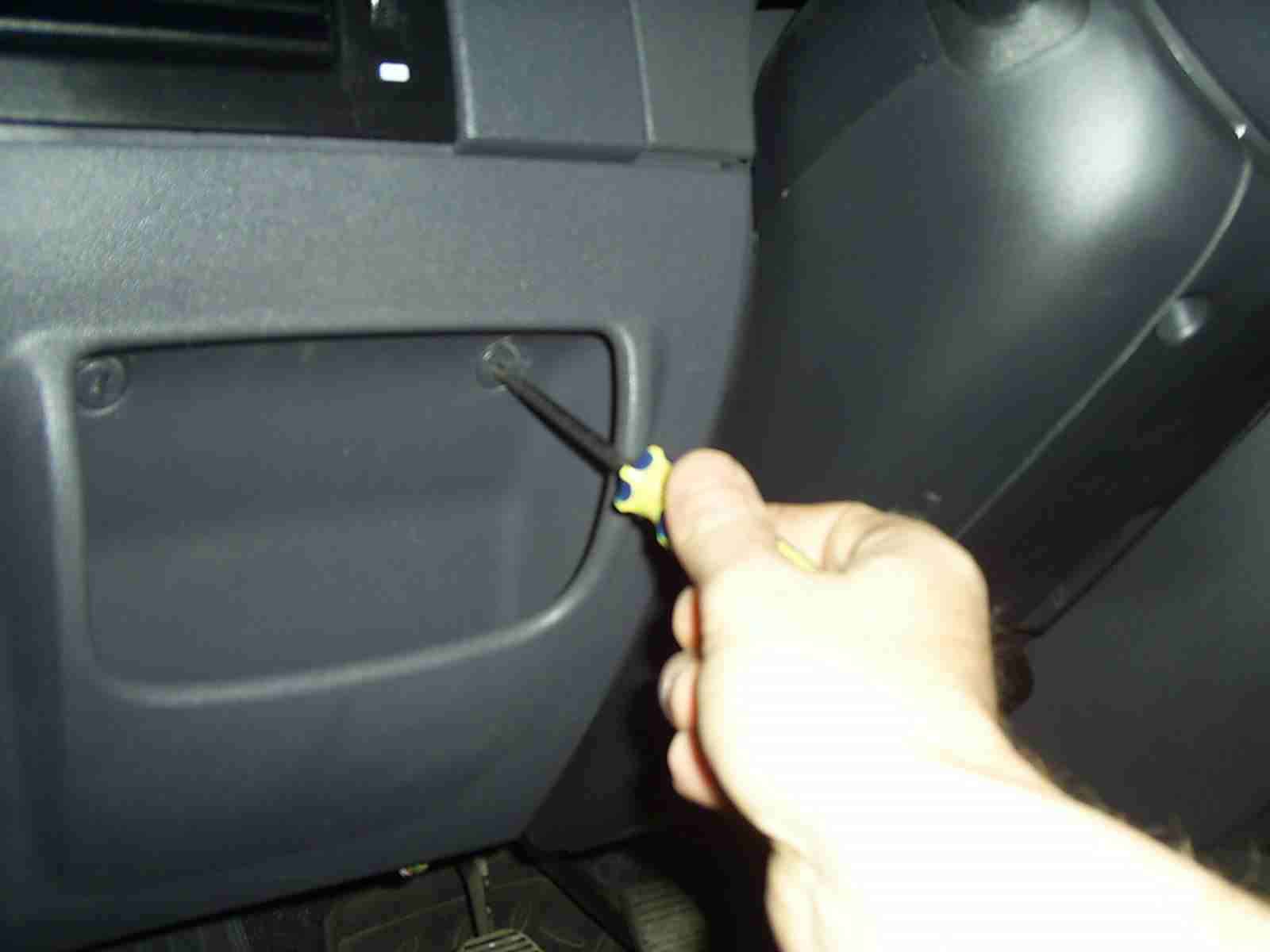

1. Открываем откидную крышку блока предохранителей.

крышка

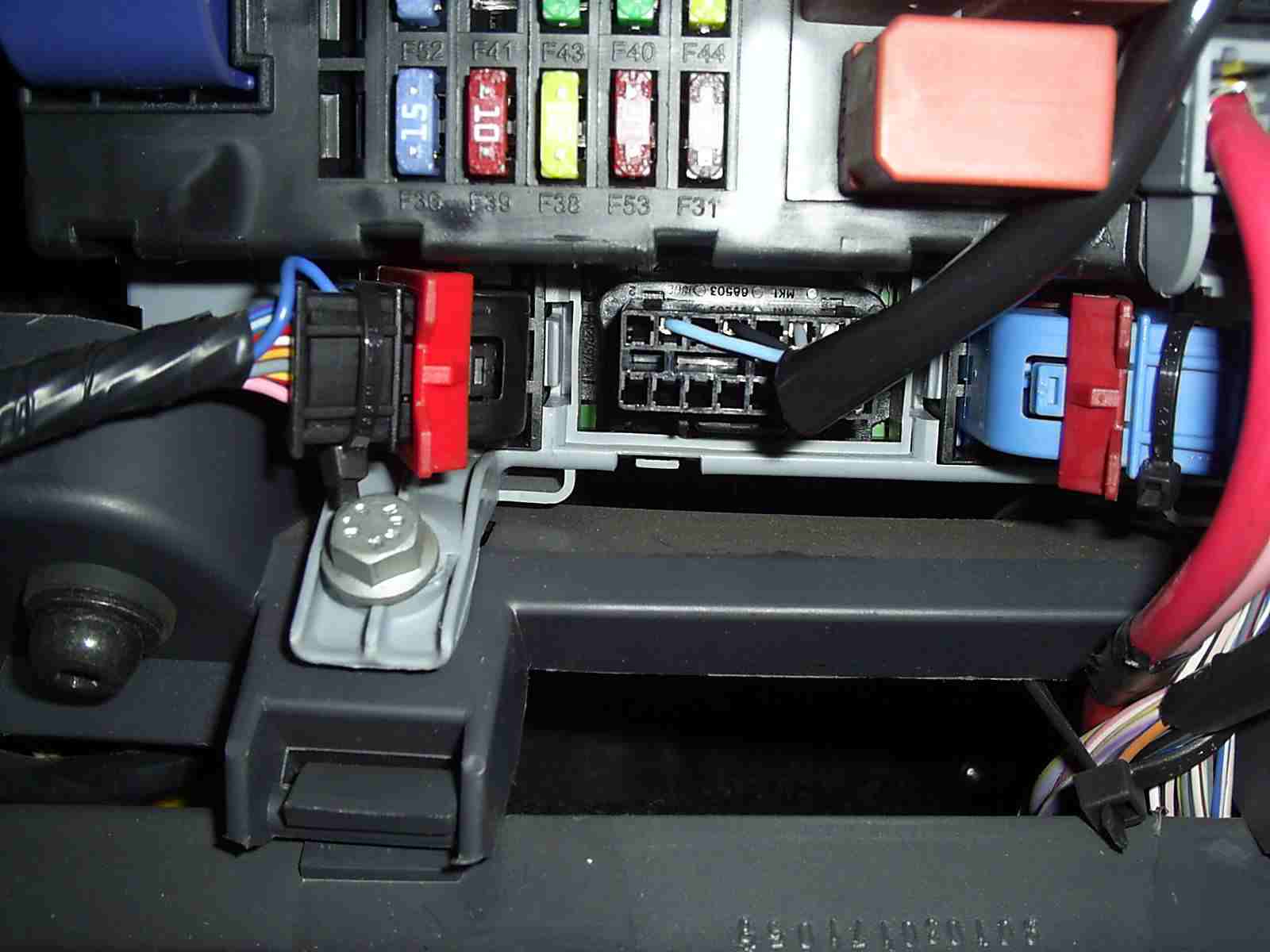

2. Втыкаем разъём OBDJ2.

блок

3. Нажав на панель, протягиваем через щель кабель и проводим вверх под накладку стойки крыши.

панель

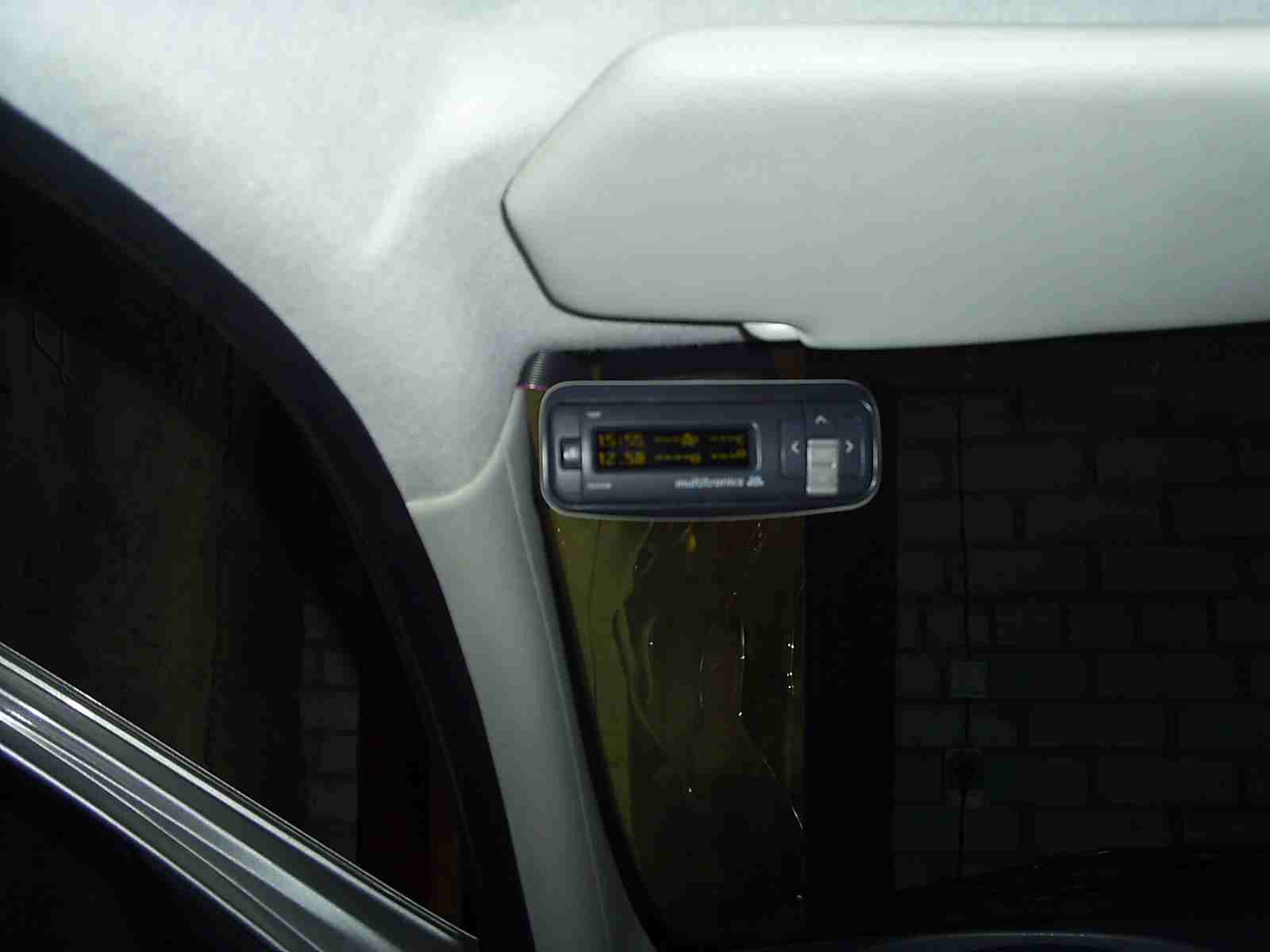

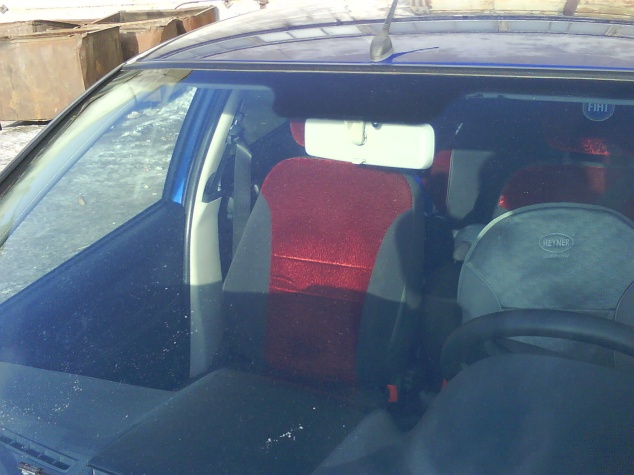

4. Закрепляем МК на стекло в левом верхнем углу как рекомендует производитель.

мультик

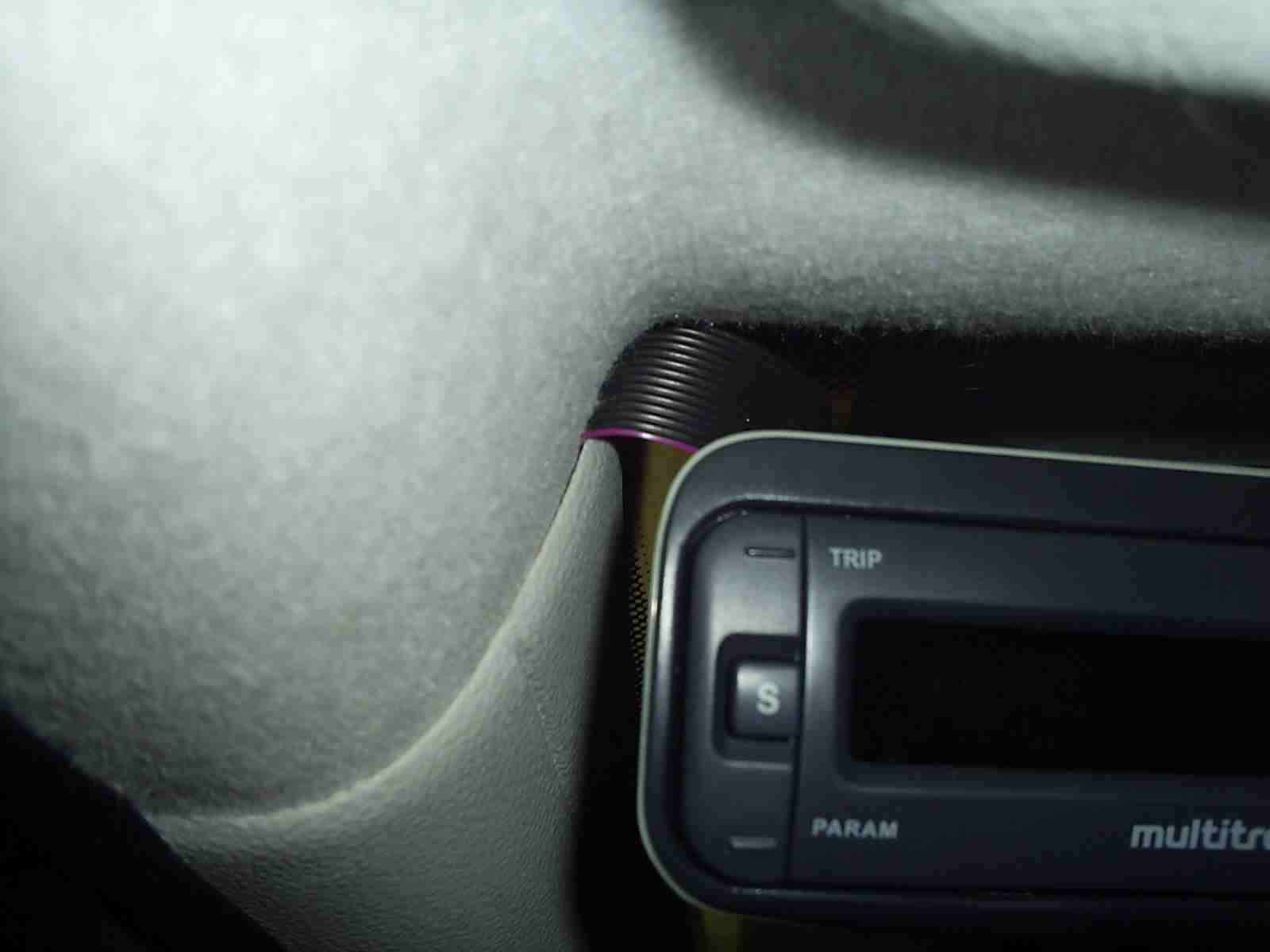

5. Подключаем шлейф к МК.

место

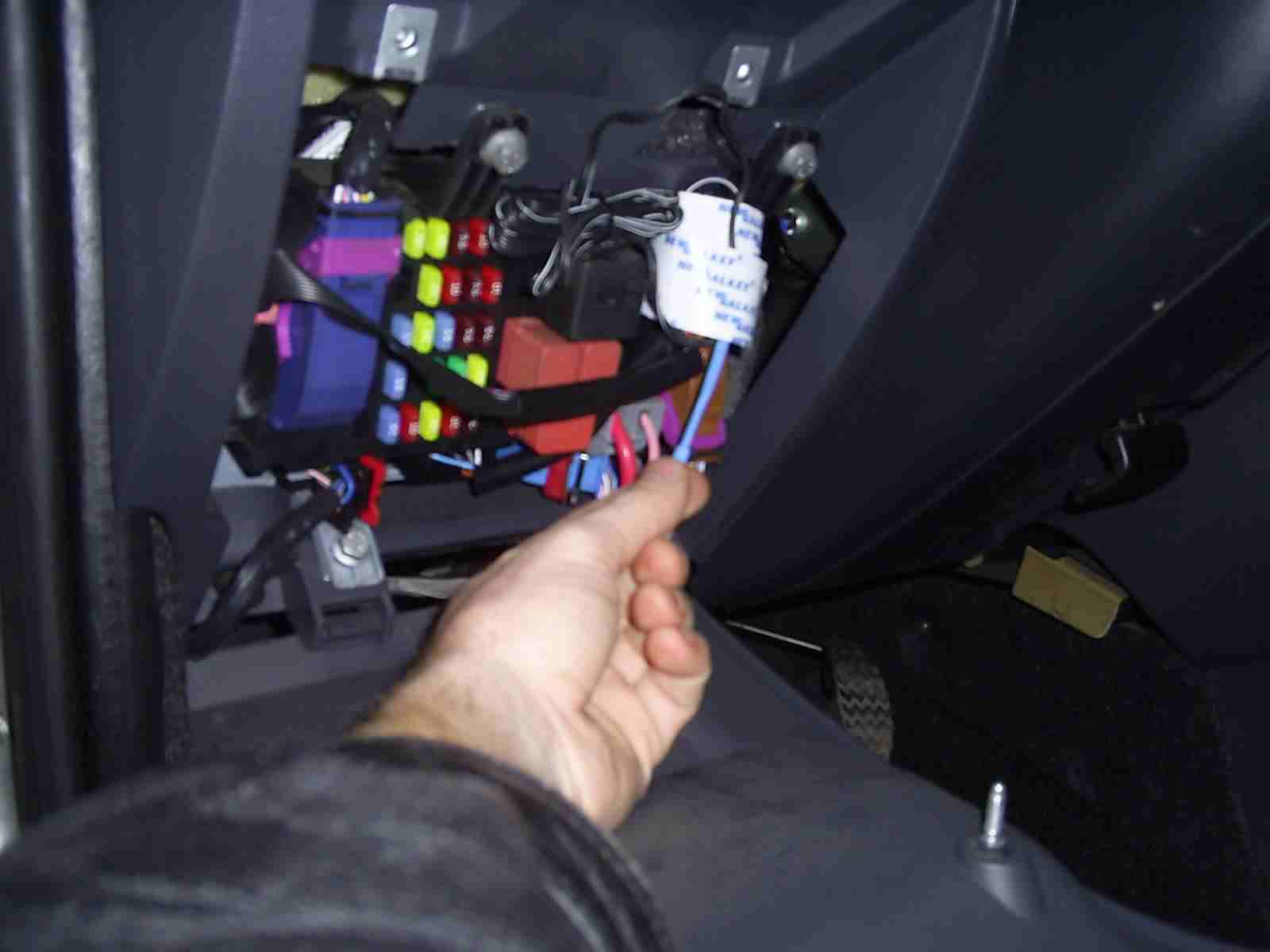

6. Крепим остатки кабеля и термодатчик под крышкой предохранителей.

кабель

7. Термодатчик закрепляем под пластик рулевой колонки или здесь же в блоке предохранителей.

датчик



Вариант II.

Установка не стандартная.

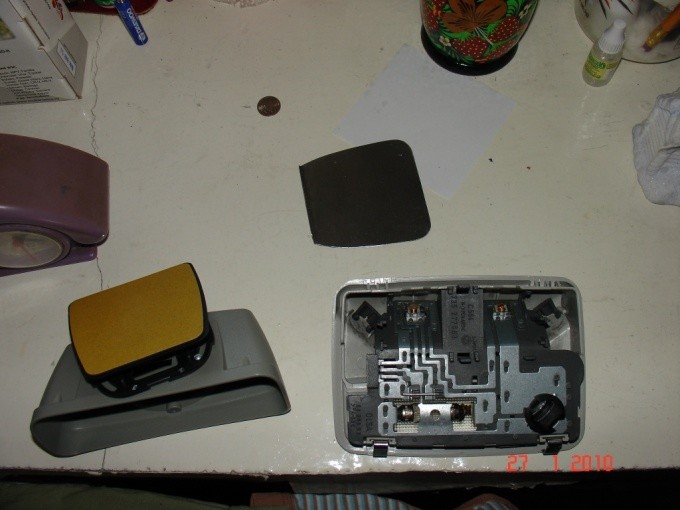

1. Понадобится пластинка металла толщиной 0,8-1,0 мм, размером примерно со штатную ножку для крепления мультика фото 1 и снять плафон освещения салона, принести это всё домой

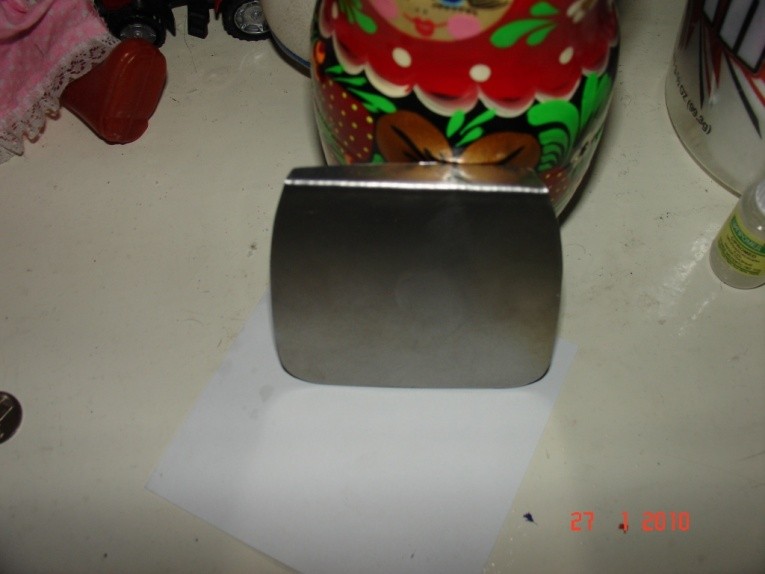

2. Обводим ногу на металлической пластинке и спереди оставляем запас примерно 35-37 мм. Затем передний край пластины там где оставили запас, на 5-7 мм загибаем под угол 90° относительно всей пластины.
3. Затем выбираем угол, при котором Вам удобно будет смотреть на прибор в автомобиле . Для этого накладываем пластину на декоративный кожух мультика (серого цвета) размечаем отверстия под болты крепления и шлейф кабеля.
4. Если хочется, красим пластину. Я покрасил в чёрный матовый цвет.

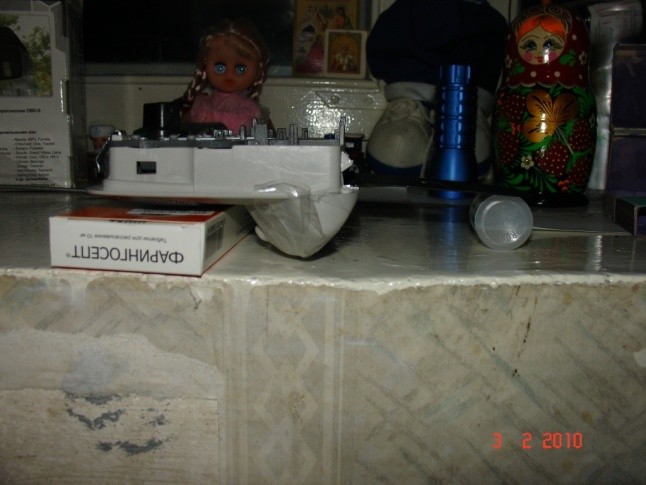

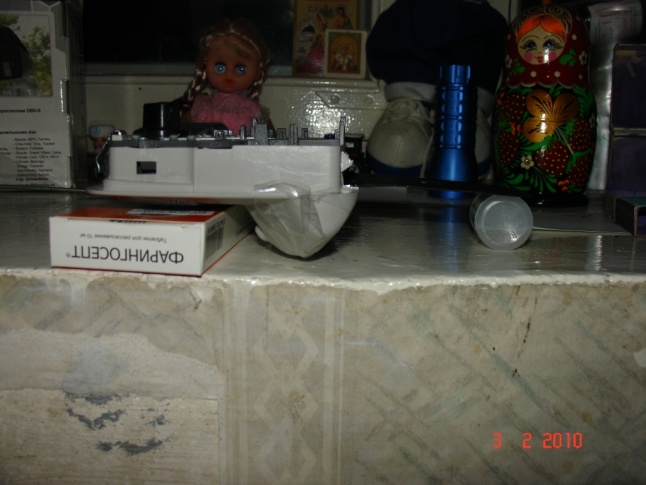

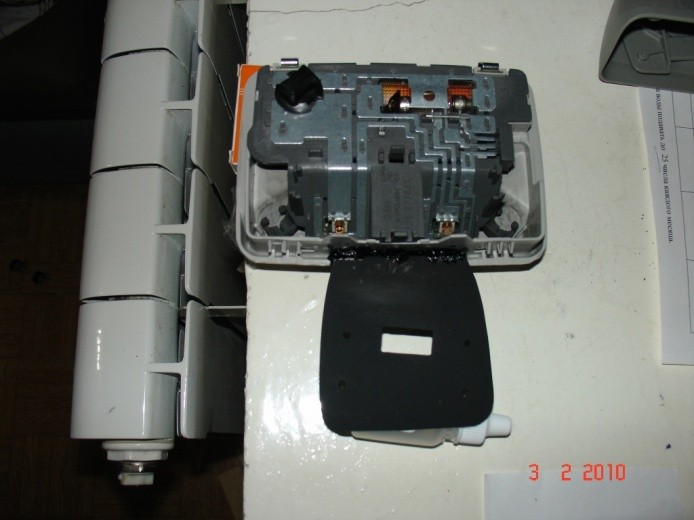

5. Вклеиваем пластину в плафон освещения при помощи клея-герметика для вклейки авто стёкол. фото 3, 4.
6. Приворачиваем декоративный кожух мультика к полученной конструкции.
7. Прокидываем шлейф под обшивку потолка и переднюю декоративную стойку выводим один конец кабеля в районе плафона освещения, а второй в блоке предохранителей (салон).

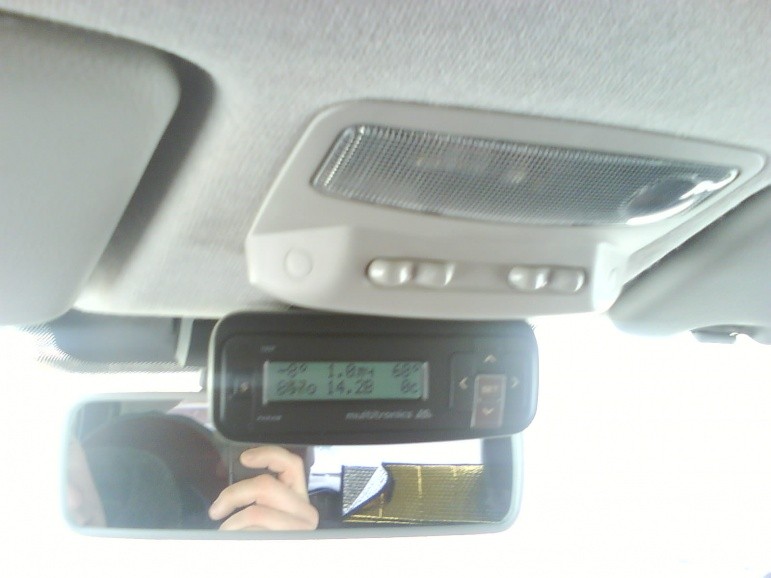

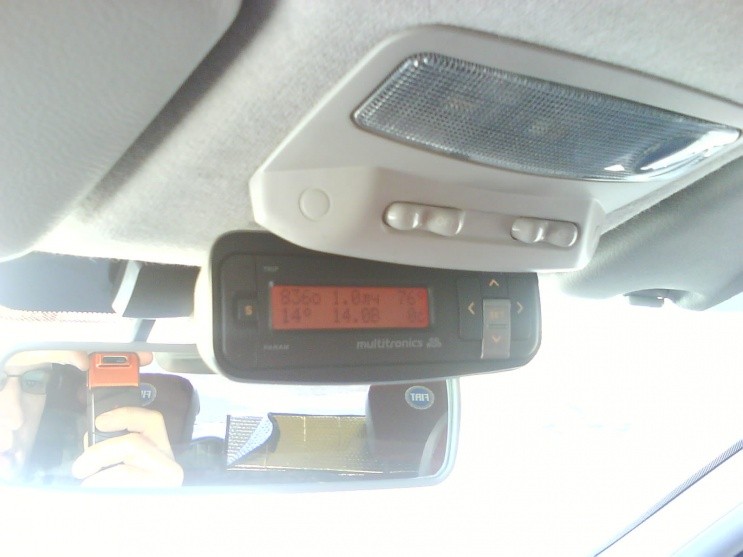

8. Окончательно собираем конструкцию мультика фото 5, 6, 7 подключаем разъёмы, определяется протокол, прибор с Вами здоровается и пользуемся!!!

пластина пласт креп

креп вид вид

вид
