Руководство по ремонту Fiat Albea ИДТР.









ДВИГАТЕЛЬ

двиг двс

   На автомобили FIAT АLЬеа, изготовленные на предприятии группы SOLLERS ОАО «ЗМА» в Набережных Челнах и поставляемые на рынок России из Турции, устанавливают поперечно расположенный четырехцилиндровый, четырехтактный бензиновый двигатель мод. 350А1.000 рабочим объемом 1,4 л SOHC, с рядным вертикальным расположением цилиндров и жидкостным охлаждением.
Данный двигатель устанавливался на следующие модели Fiat: Linea (323), Panda (169), Panda Van (169), Punto Evo Van, Grande Punto Van (199), Idea, Qubo (225), Doblo (119), Doblo Cargo (223), Fiorino.
Так-же он устанавливался на Tata Indigo Manza  и автомобили Lancia: Musa (350), Ypsilon (843).

dvig1

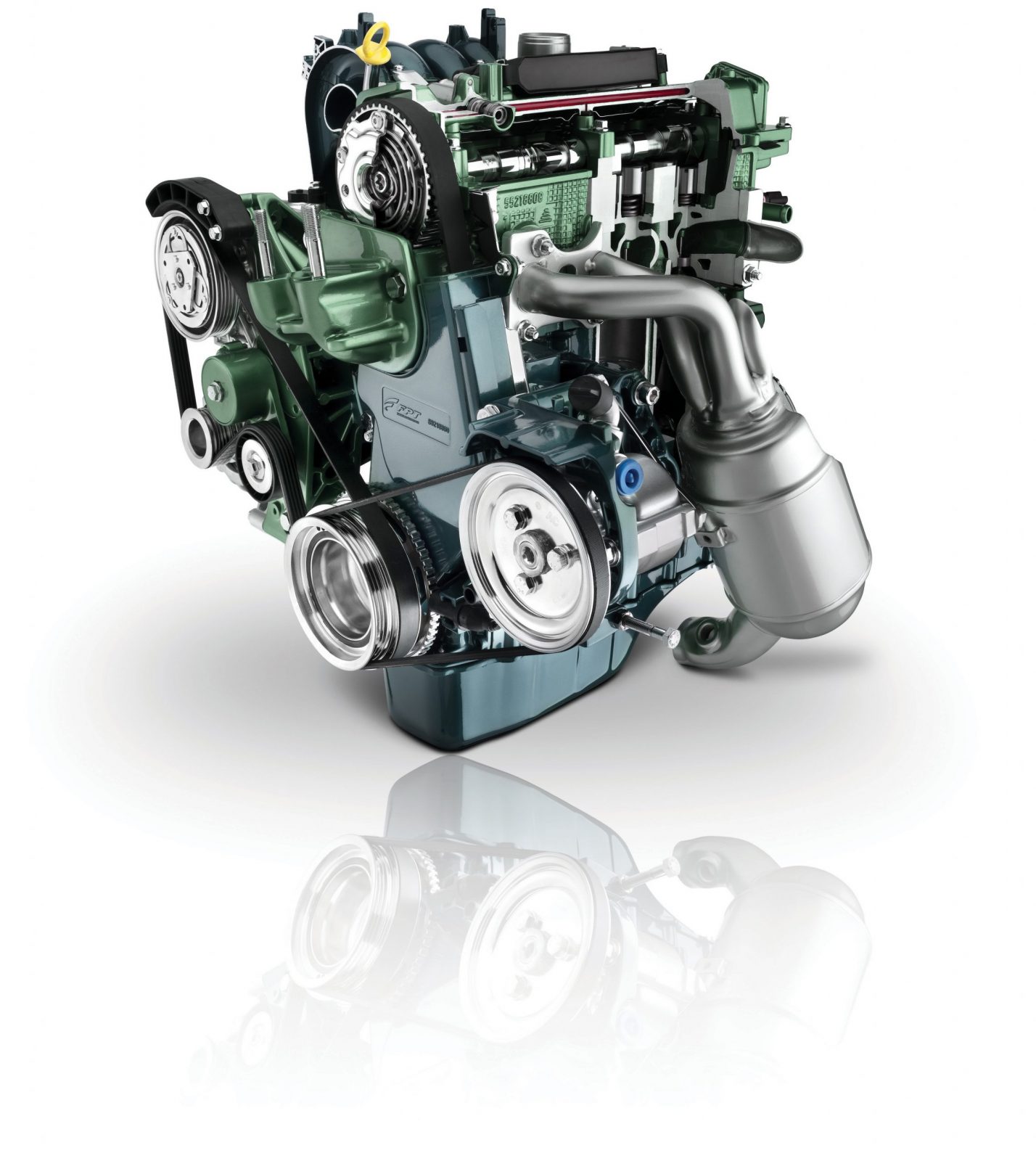

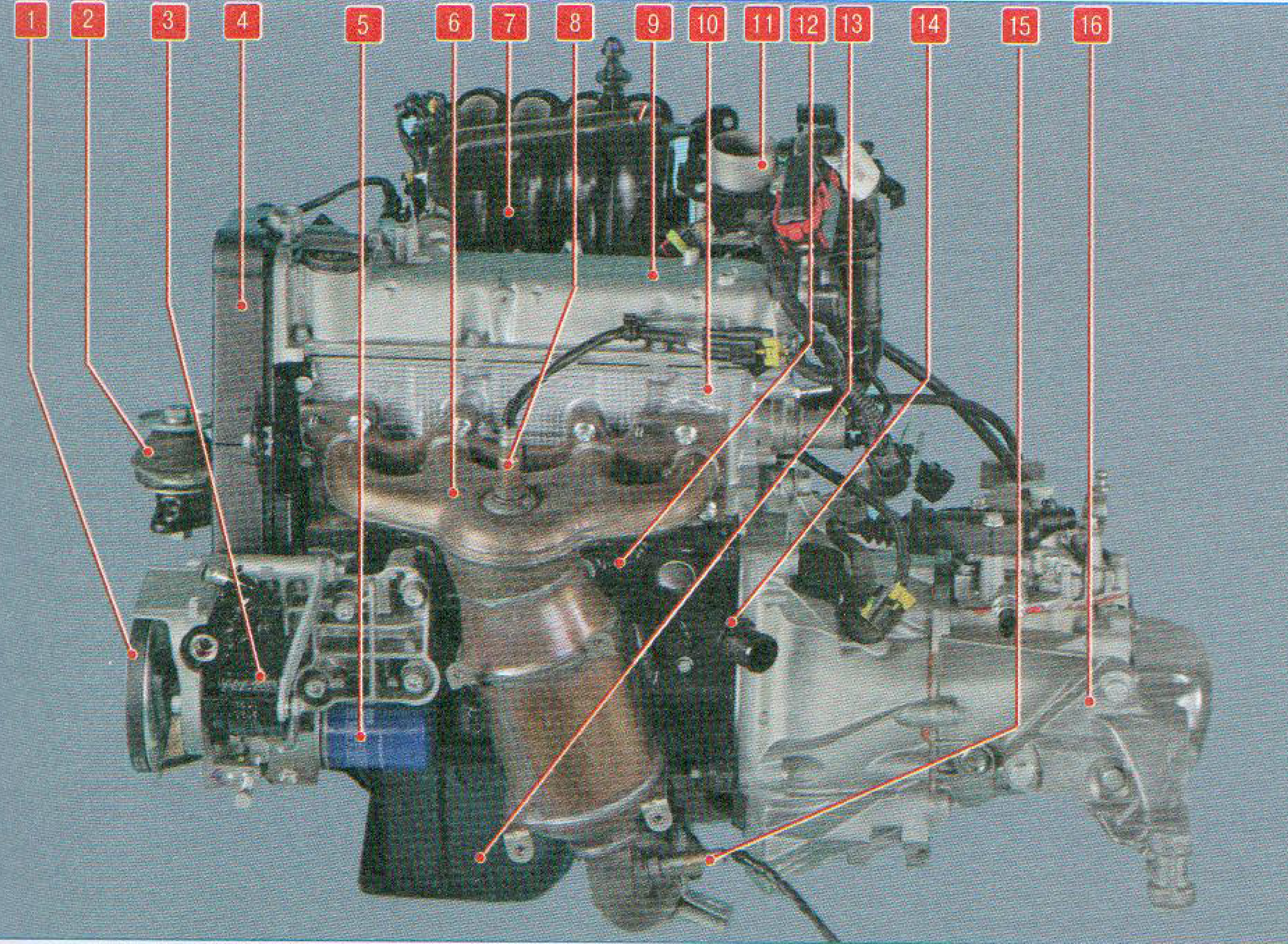

Рис. 1. Двигатель 350А1.000 объемом 1368 см3 (вид спереди по направлению движения): 1 - ремень привода насоса гидроусилителя рулевого управления; 2 - центральная подушка опоры подвески силового агрегата; 3 - насос гидроусилителя рулевого управления; 4 - крышка ремня привода газораспределительного механизма; 5 - масляный фильтр; 6-катколлектор (в сборе с приемной трубой, термоэкран для наглядности снят); 7 - впускной коллектор; 8-управляющий датчик концентрации кислорода; 9 - крышка головки блока цилиндров; 10 - головка блока цилиндров; 11 - дроссельный узел; 12 - блок цилиндров; 13 - масляный картер; 14 - водораспределительная труба; 15 - диагностический датчик концентрации кислорода: 16 - коробка передач.

dvig2

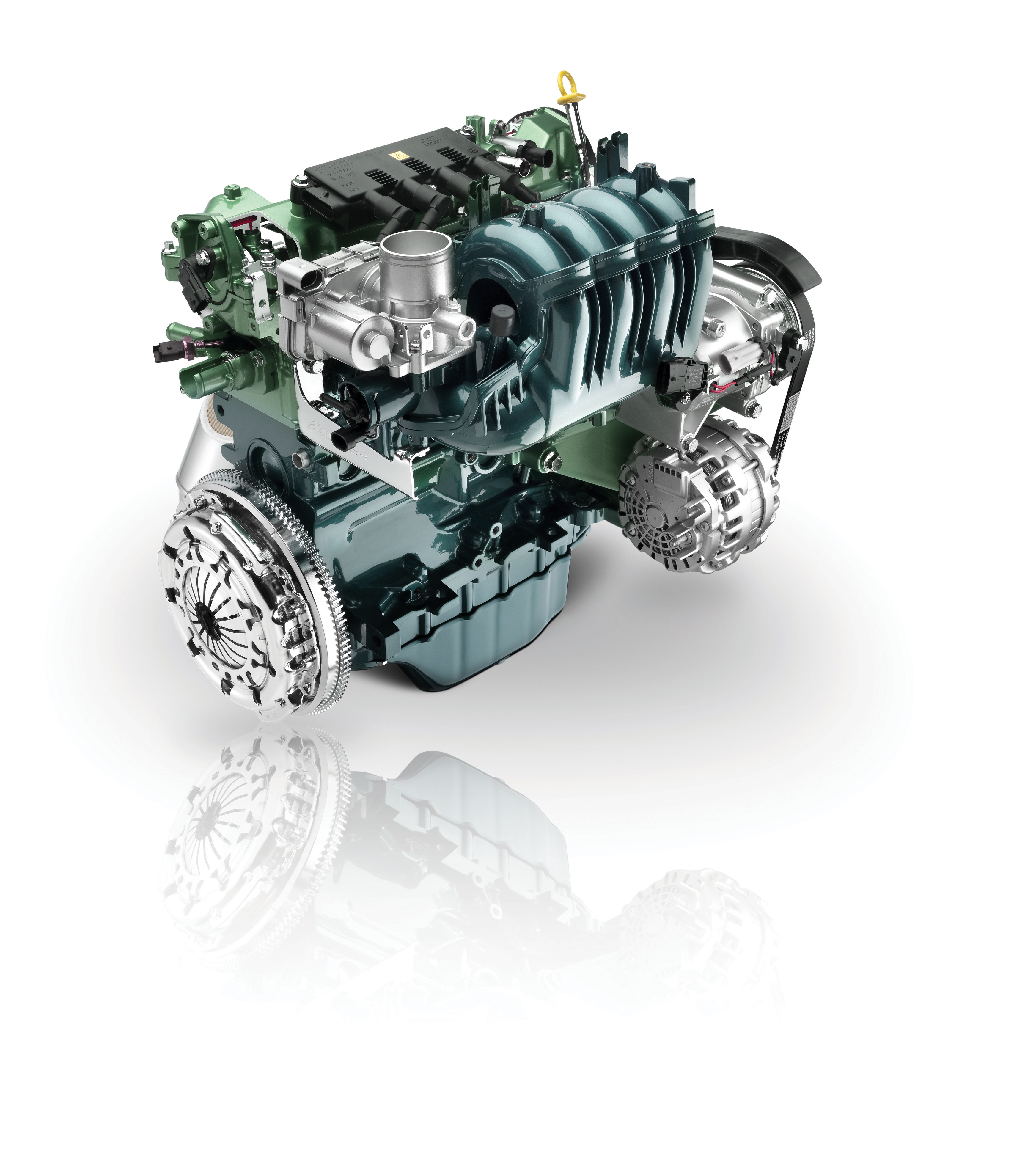

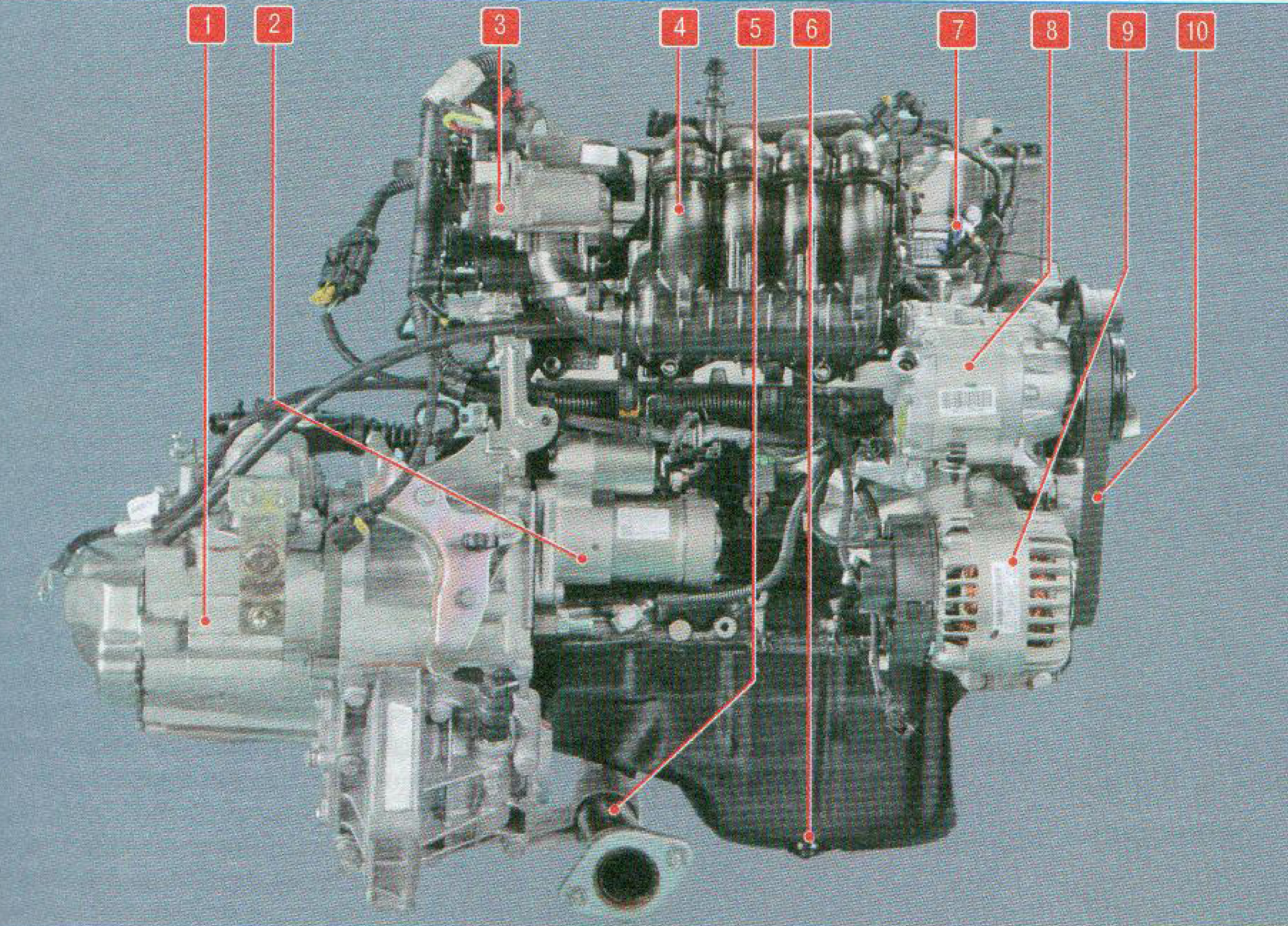

Рис. 2. Двигатель 350А1.000 объемом 1,4 л (вид сзади по направлению движения): 1 - коробка передач; 2 - стартер; 3 - дроссельный узел; 4 - впускной коллектор; 5 - приемная труба (в сборе с катколлектором); 6 - пробка отверстия для слива масла; 7 - датчик температуры всасываемого воздуха; 8 - компрессор кондиционера; 9 - генератор; 10- ремень привода генератора и компрессора кондиционера.

   Характеристики двигателя Fiat Albea


Тип двигателя: 350A1.000.
Количество цилиндров, расположение: 4, в ряд
Число клапанов на цилиндр: 2
Диаметр х ход поршня, мм: 72.0 x 84.0
Объем двигателя, см3: 1368
Экологическая норма: Euro 4
Степень сжатия: 11,1 : 1 ± 0,2
Максимальная мощность, кВт (л.с.) при об/мин.: 57 (77) 6000
Максимальный крутящий момент, Н*м (кг*м) при об/мин.: 115 (11,7) 3000
Система газораспределения: 1 распредвал в головке блока цилиндров (SOHC)
Система питания: распределенный впрыск

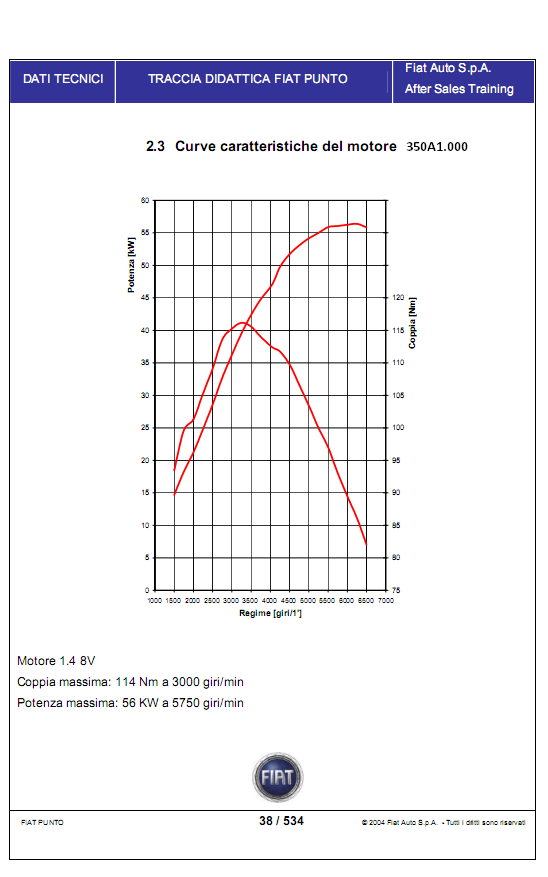

Кривая характеристик ДВС 1,4 8V 350А1.000.

диаг

Номер двигателя

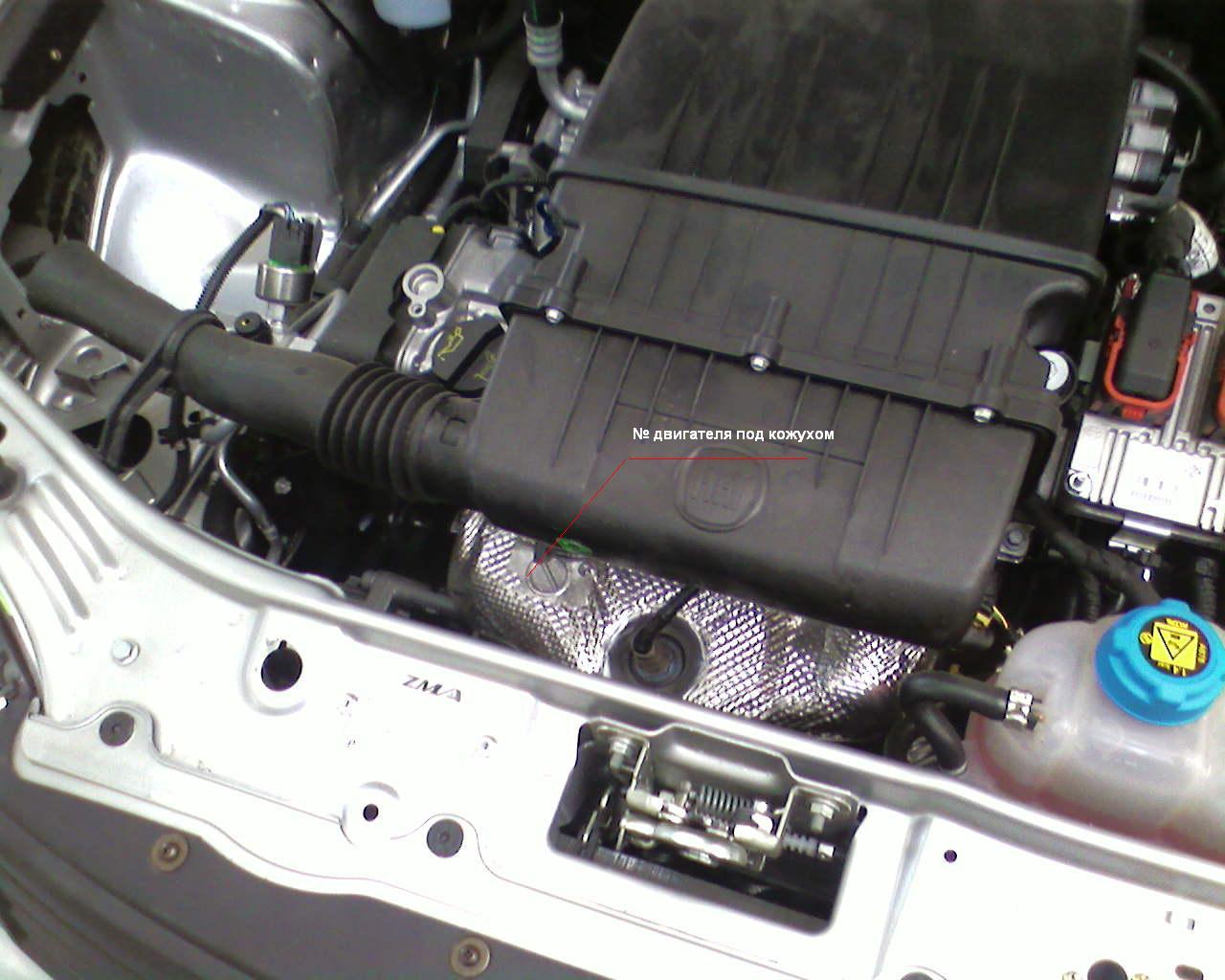

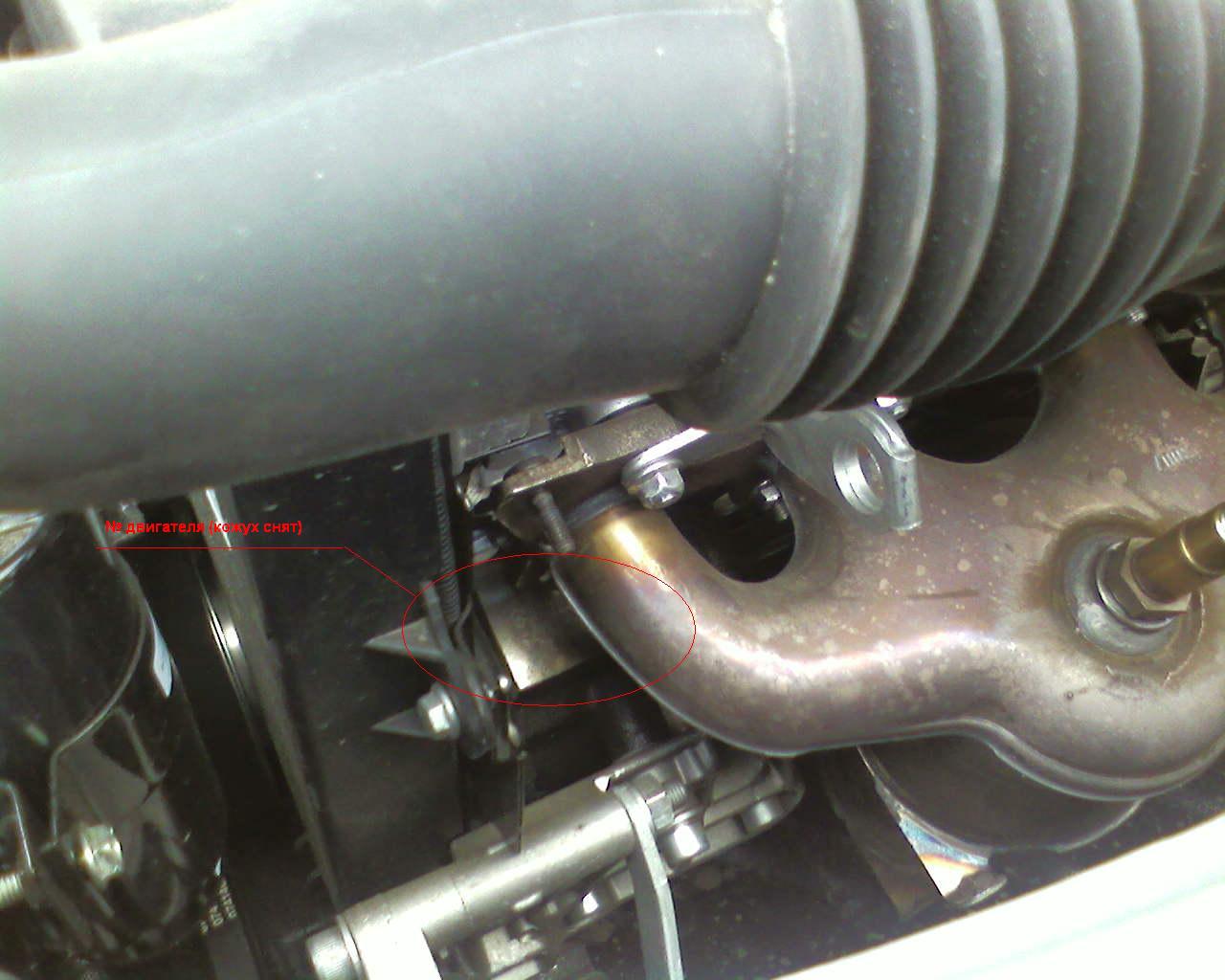

   Номер двигателя находится на горизонтальном отливе на блоке цилиндров под термозащитой. Для доступа к нему необходимо снять защиту и вывернуть лямбда-зонд. Вне зависимости от новизны машины необходимо обработать номер двигателя специальным лаком, во избежание проблем в будущем.

номер двигателя

номер двигателя







ПОЛЕЗНЫЕ СОВЕТЫ

   При известном навыке и внимательности многие неисправности двигателя и его систем можно довольно точно определить по цвету дыма, выходящего из выхлопной трубы. Синий дым свидетельствует о попадании масла в камеры сгорания, причем постоянное дымление - признак сильного износа деталей цилиндропоршневой группы. Появление дыма при перегазовках, после длительного прокручивания стартером, после долгой работы на холостом ходу или сразу после торможения двигателем указывает, как правило, на износ маслосъёмных колпачков клапанов. Черный дым - слишком богатая смесь из-за неисправности системы управления двигателем или форсунок. Сизый или густой белый дым с примесью влаги (особенно после перегрева двигателя) означает, что охлаждающая жидкость попала в камеру сгорания через поврежденную прокладку головки блока цилиндров. При сильном повреждении этой прокладки жидкость иногда попадает и в масляный картер, уровень масла резко повышается, а само масло превращается в мутную белесую эмульсию. Белый дым (пар) при непрогретом двигателе во влажную или в холодную погоду - нормальное явление. Довольно часто можно увидеть стоящий посреди городской пробки автомобиль с открытым капотом, испускающий клубы пара. Перегрев. Лучше, конечно, этого не допускать, почаще поглядывая на указатель температуры. Но никто не застрахован от того, что может неожиданно отказать термостат, электровентилятор или просто потечет охлаждающая жидкость. Если вы упустили момент перегрева, не паникуйте и не усугубляйте ситуацию. Не так страшен перегрев, как его возможные последствия. Никогда сразу же не глушите двигатель - он получит тепловой удар и, возможно, остыв, вообще откажется заводиться. Остановившись, дайте ему поработать на холостых оборотах, при этом в системе сохранится циркуляция жидкости. Включите на максимальную мощность отопитель и откройте капот. Если есть возможность, поливайте радиатор холодной водой. Только добившись снижения температуры, остановите двигатель. Но никогда сразу не открывайте пробку расширительного бачка: на перегретом двигателе гейзер из-под открытой пробки обеспечен. Не спешите, дайте всему остыть, так вы сохраните здоровье машины и ваше собственное здоровье.

   Практически во всех инструкциях к автомобилю содержится рекомендация при пуске двигателя обязательно выжимать сцепление. Эта рекомендация оправдана только в случае пуска в сильный мороз, чтобы не тратить энергию аккумуляторной батареи на проворачивание валов и шестерен коробки передач в загустевшем масле. В остальных случаях эта мера направлена лишь на то, чтобы автомобиль не тронулся, если по забывчивости включена передача. Такой прием вреден для двигателя, так как при выжатом сцеплении через него на упорный подшипник коленчатого вала передается значительное усилие, а при пуске (особенно холодном) смазка к нему долго не поступает. Подшипник быстро изнашивается, коленчатый вал получает осевой люфт, трогание с места начинает сопровождаться сильной вибрацией. Для того чтобы не портить двигатель, возьмите в привычку проверять перед пуском положение рычага переключения передач и пускать двигатель при затянутом стояночном тормозе, не выжимая сцепление без крайней необходимости.

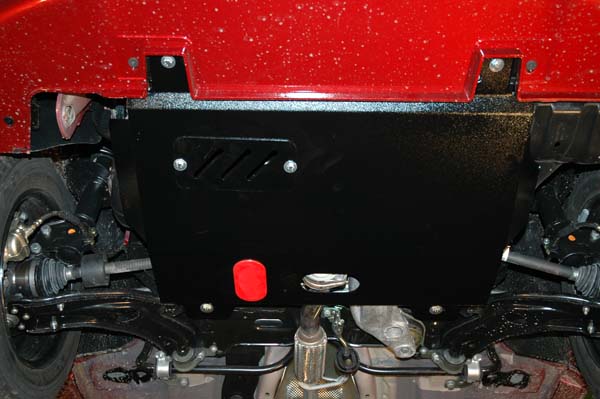

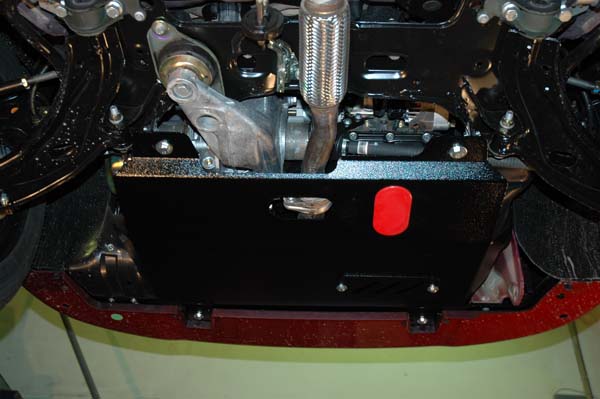

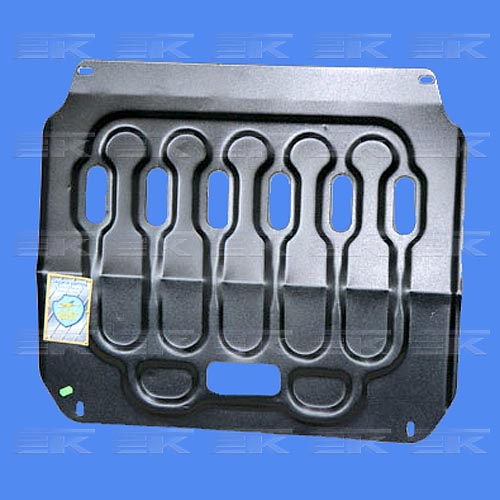

   Для сохранности от повреждений масляного картера двигателя и картера коробки переменных передач рекомендуется установить защиту двигателя и КПП.

защита

защита

защита двигателя

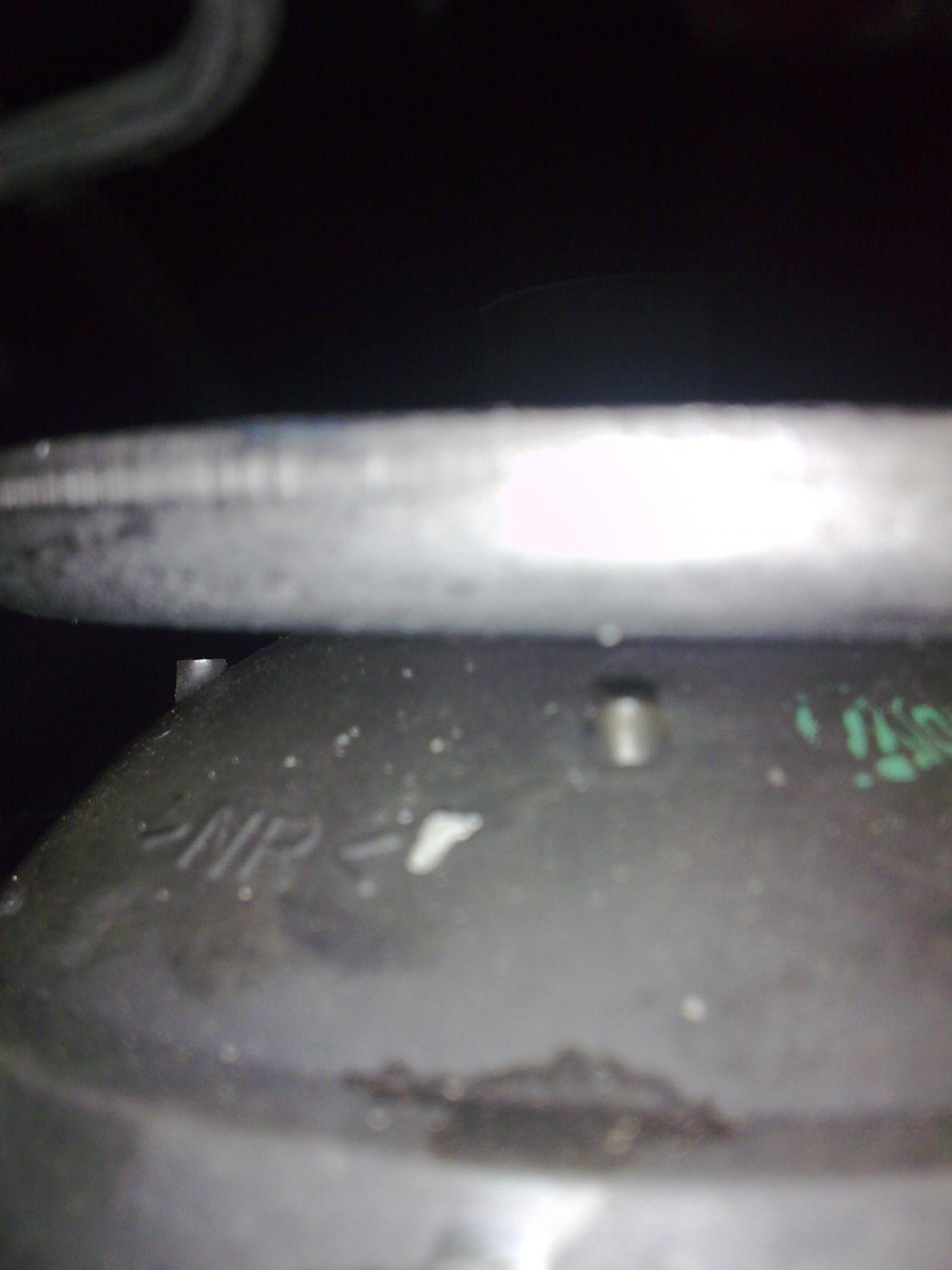

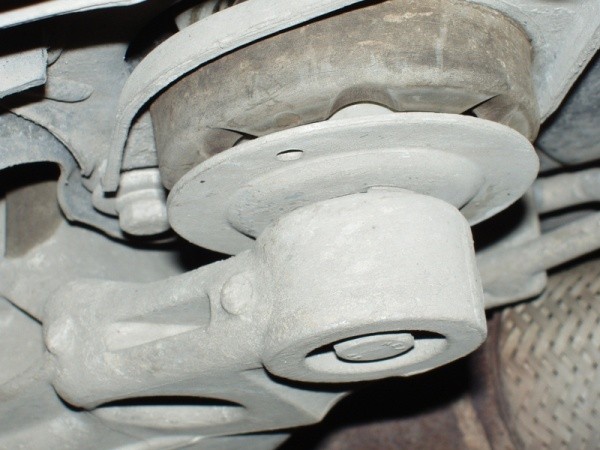

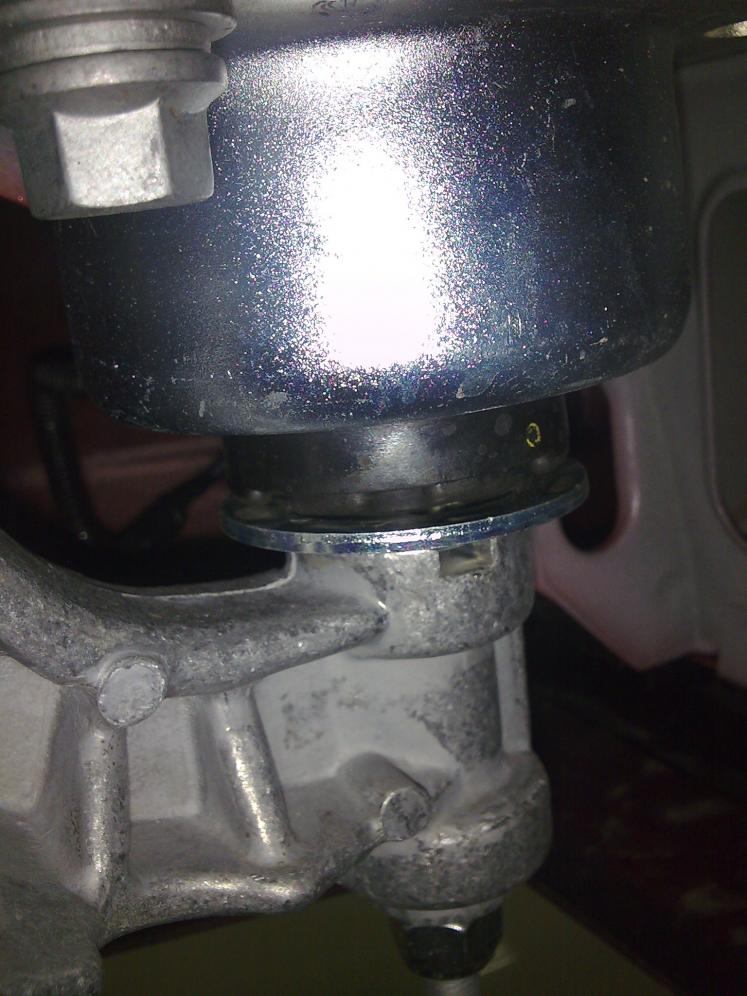

Опоры силового агрегата.

   Силовой агрегат автомобиля FIAT Albea крепится к кузову в трёх точках. Первая - на резиновой подушке справа; вторая - на резиновой подушке слева и третья - на резиновой подушке сзади, закрепленных через кронштейны на картере коробки передач.

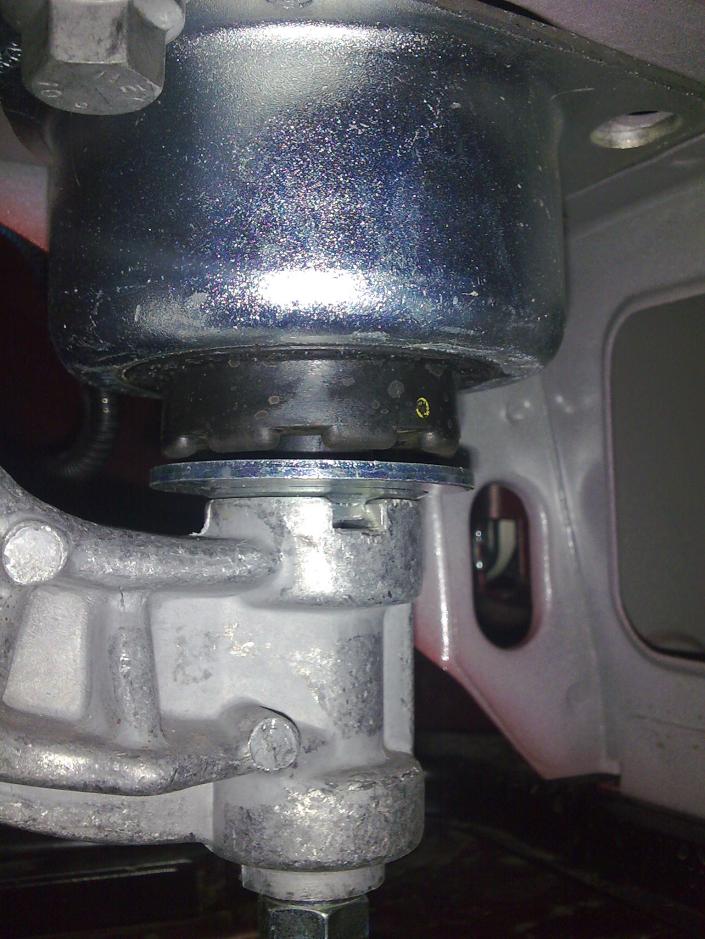

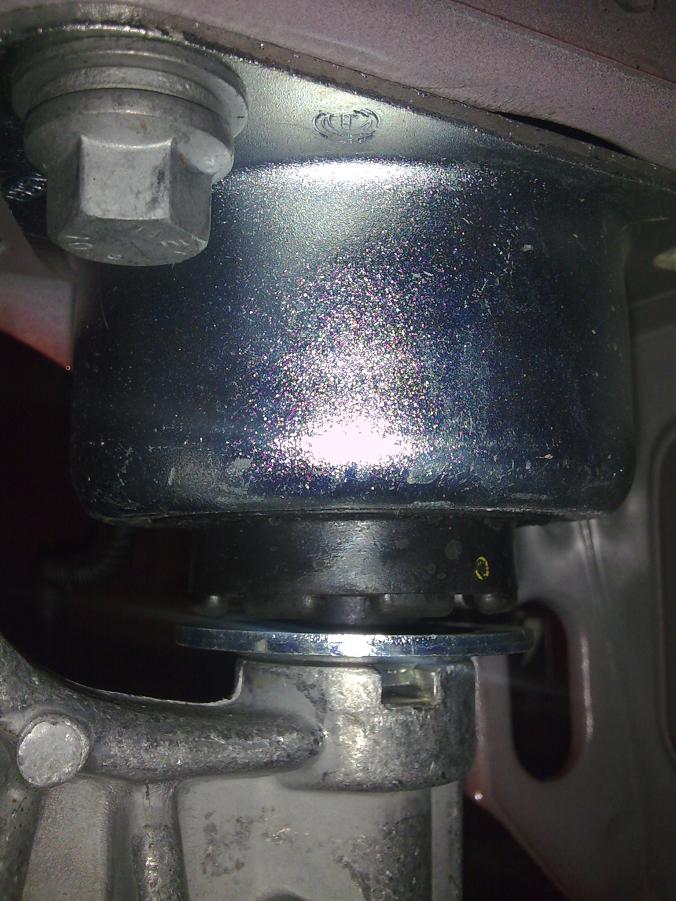

46808870 – опора двигателя правая,

опора правая опора правая опора правая
46843629 – опора двигателя задняя,

опора задняя

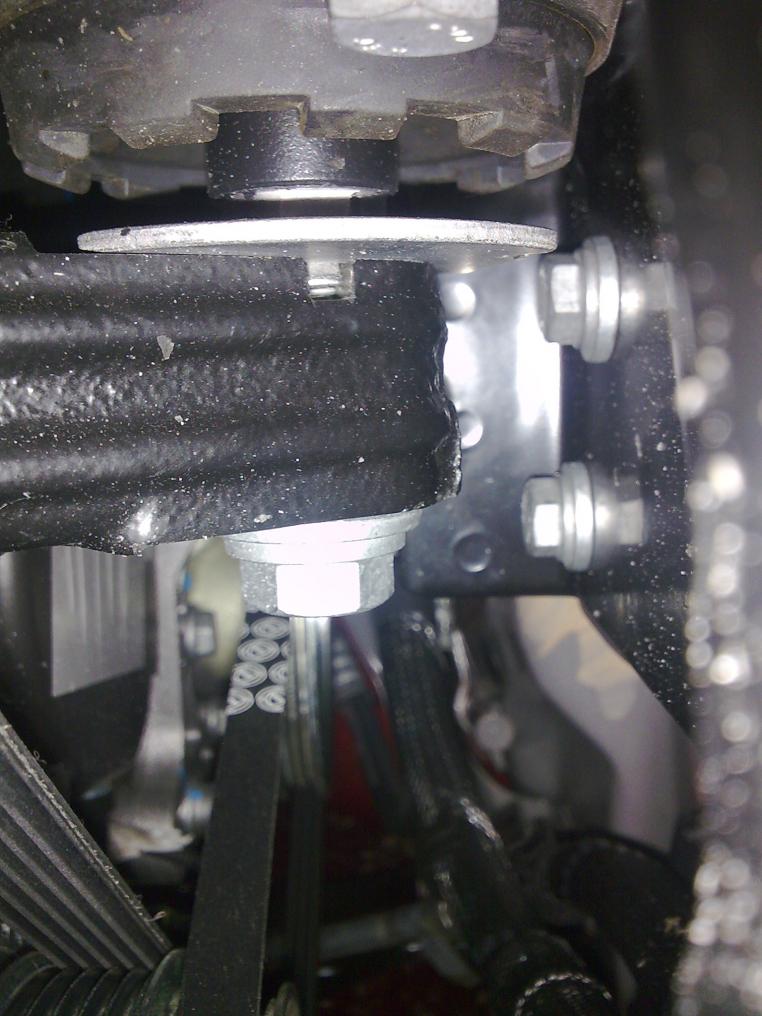

51709313 – опора двигателя левая.

опора левая опора левая опора левая
