МЕХАНИЗМ СЦЕПЛЕНИЯ

   Ликбез http://www.youtube.com/watch?v=4HF-1-Kfu5Q- принцип работы сцепления.



схема

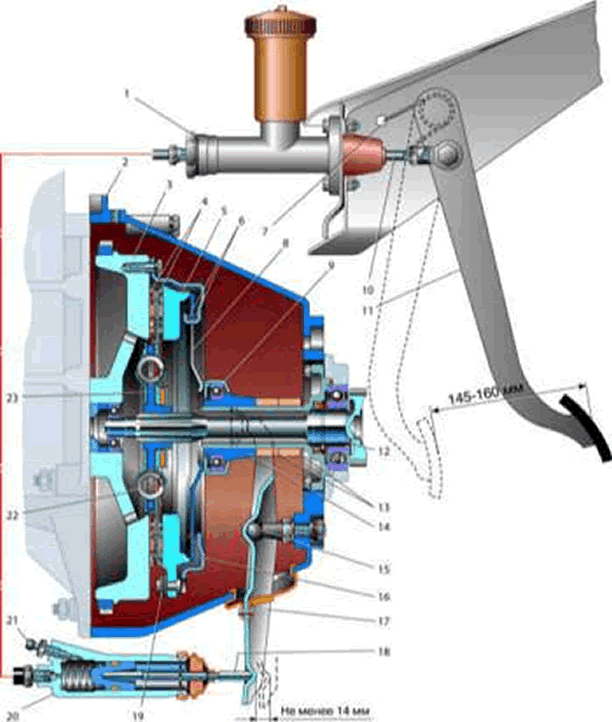

Рис.1 Принципиальная схема работы механизма сцепления.


ПОЛЕЗНЫЕ СОВЕТЫ


   Для того чтобы сцепление служило долго и безотказно, не держите постоянно ногу на педали сцепления. Эту вредную привычку зачастую приобретают во время обучения вождению в автошколах из боязни не успеть выключить сцепление во время остановки автомобиля. Помимо быстрой усталости ноги, находящейся все время над педалью, сцепление оказывается пусть немного, но выжато, и ведомый диск при этом пробуксовывает и изнашивается. Кроме того, хотя выжимной подшипник и рассчитан на работу в режиме постоянного вращения, он при нажатой даже чуть-чуть педали находится под повышенной нагрузкой, и его ресурс снижается. По этой же причине не рекомендуем подолгу держать сцепление в выключенном состоянии (например, в пробках). Если не придется сразу трогаться с места, лучше установить рычаг коробки передач в нейтральное положение и отпустить педаль.


   Пробуксовку сцепления можно определить по тахометру в комбинации приборов. Если во время движения при резком нажатии на педаль акселератора обороты резко возрастают, а потом немного снижаются и автомобиль начинает разгоняться, сцепление автомобиля надо отремонтировать.

сцепление комплект

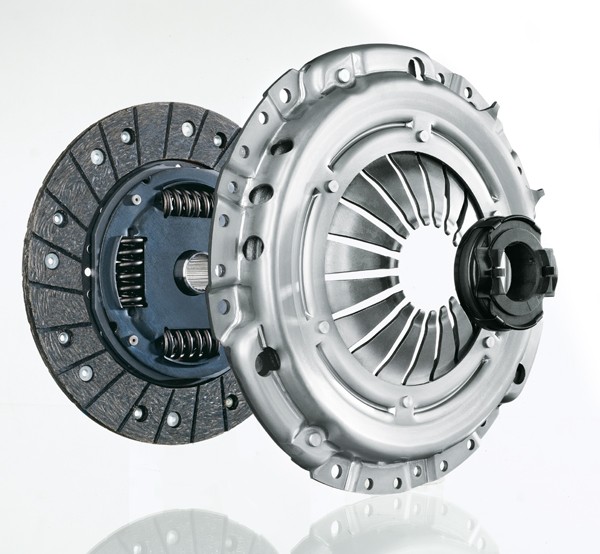

Рис.2 Сцепление



ОЕМ коды запасных частей сцепления.


 71752234 – комплект сцепления;
 55196191 - рабочий цилиндр сцепления;
 55196183 - главный цилиндр сцеплени;
 55220302 - муфта выключения сцепления (выжимной).


Аналоги:
 55199958 - Корзина сцепления Valeo
 55189057 - Диск сцепления Valeo
 129941 - муфта выключения сцепления (выжимной) NK


 Комплект сцепления Fiat Albea
 W07200H – Krafttech;
 XVL-826710 –Valeo (Франция);
 000 844401- SACHS (Германия);
 3000 951 348- SACHS (Германия);
 620 3171 00 - Luk (Германия);
 QKT2922AF - Quinton Hazell (Германия).

   Полезные советы автовладельцев наработанные за годы эксплуатации автомобиля ФИАТ Албеа.

   Слышны скрипы (пердящий звук) и щелчки в моторном отсеке и в салоне  при нажатии педали сцепления? Тряска Вашего автомобиля при трогании  с места?

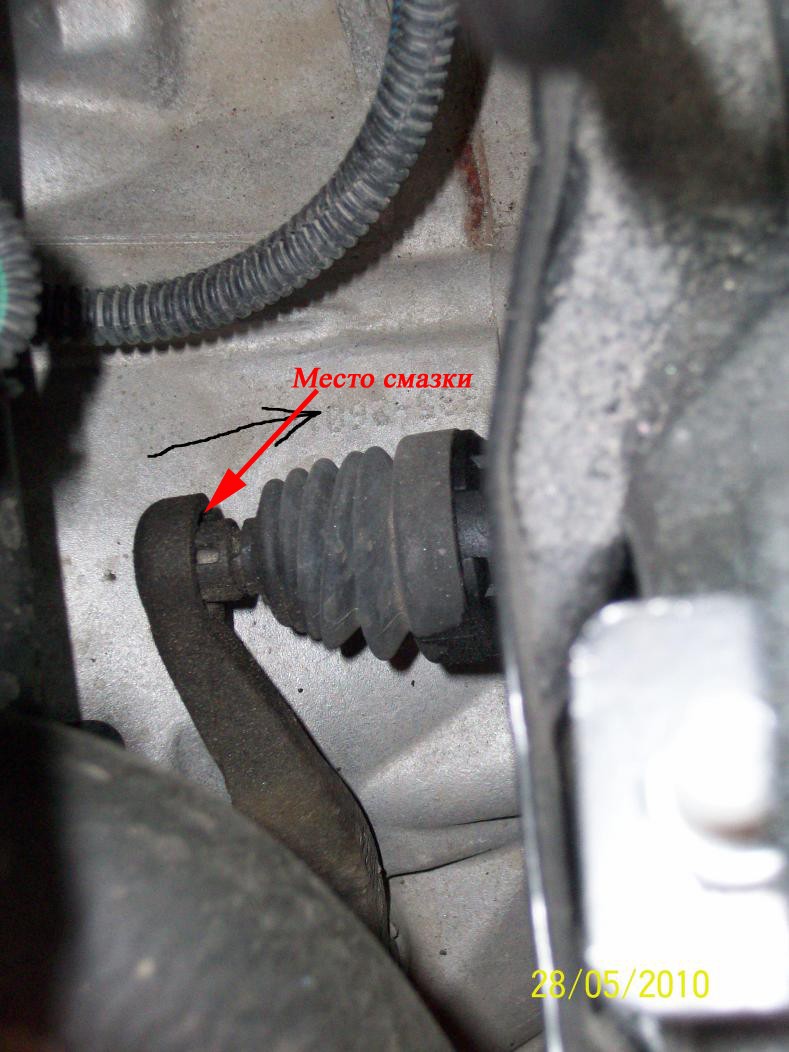

   Лекарство. Необходимо смазать графитсодержащей смазкой, между лапкой сцепления и штоком рабочего цилиндра сцепления. Всё это дело находится под площадкой АКБ на кожухе коробки передач.

место смазки

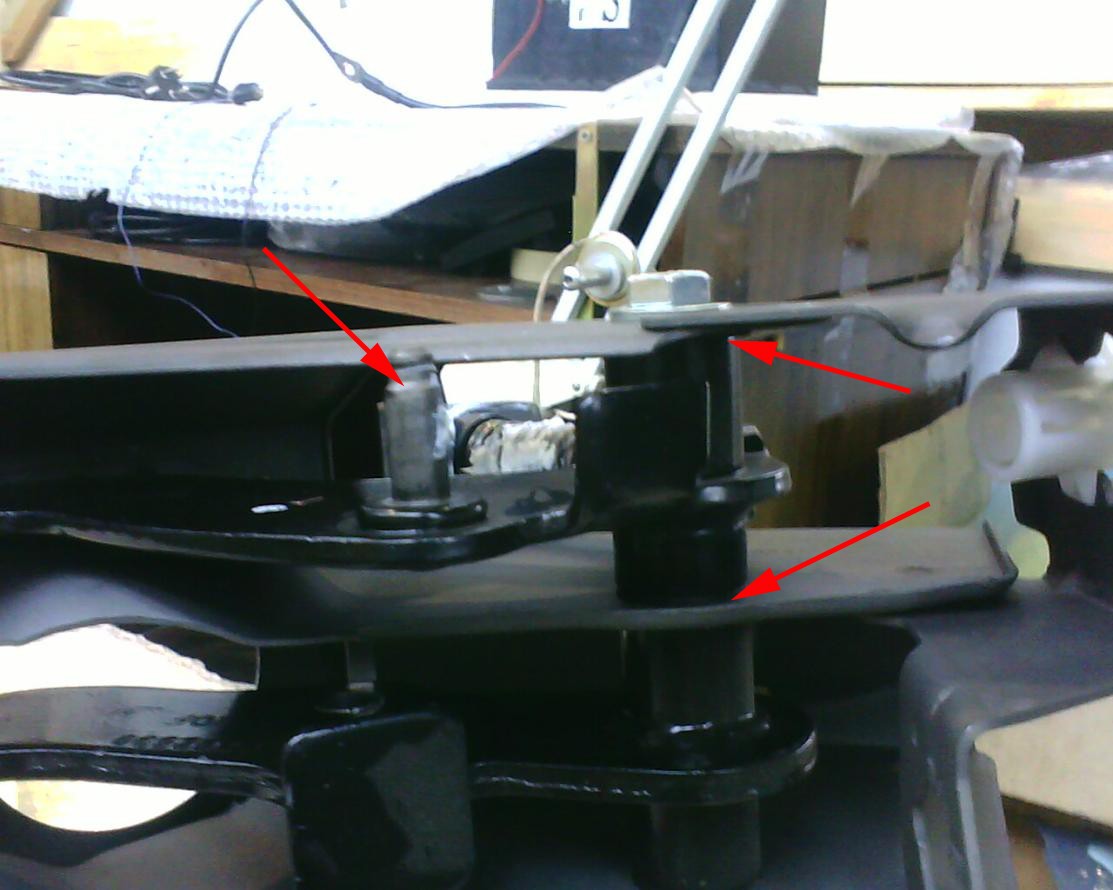

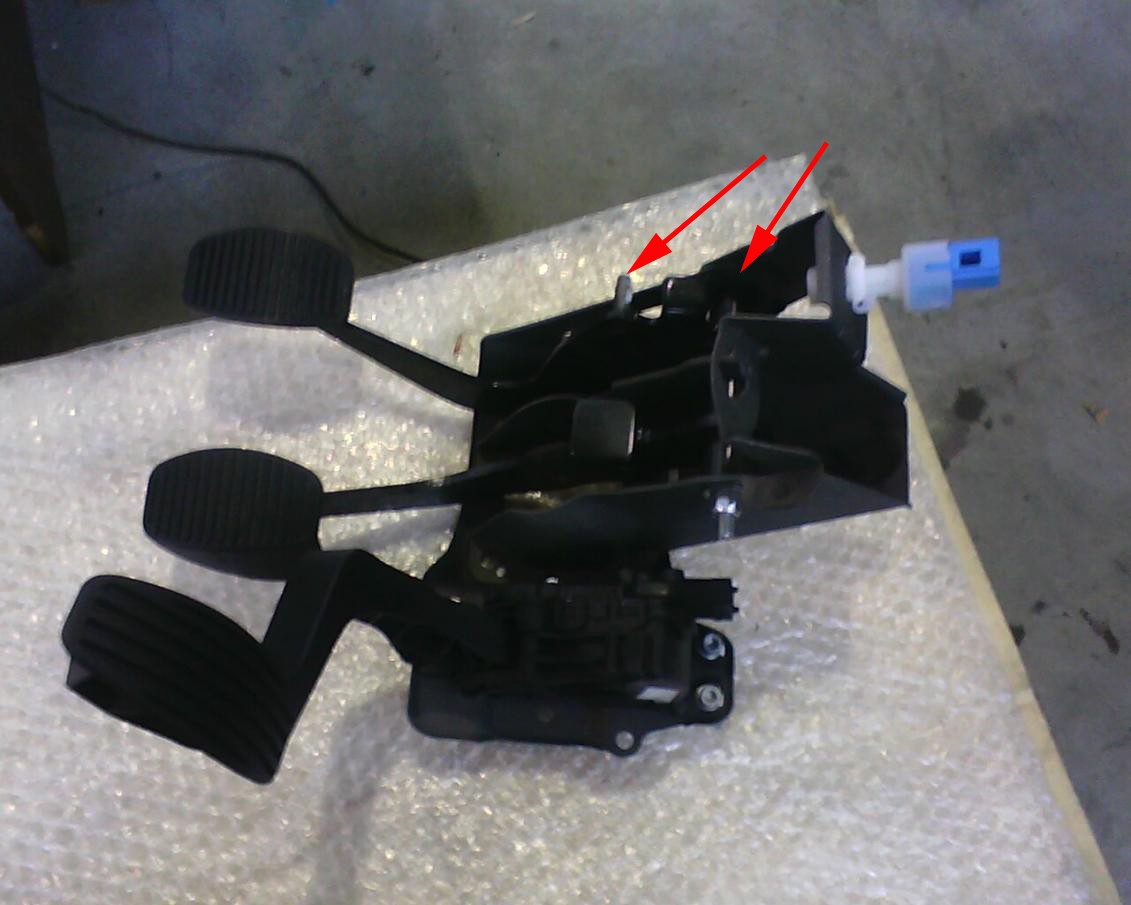

   А так же смазать трущиеся поверхности в педальном узле.

педальный узел педальный узел

педальный узел

    При первых симптомах кончины сцепления его необходимо заменить. Фотоотчёт альбеевода будет прекрасным помощником в этом деле.

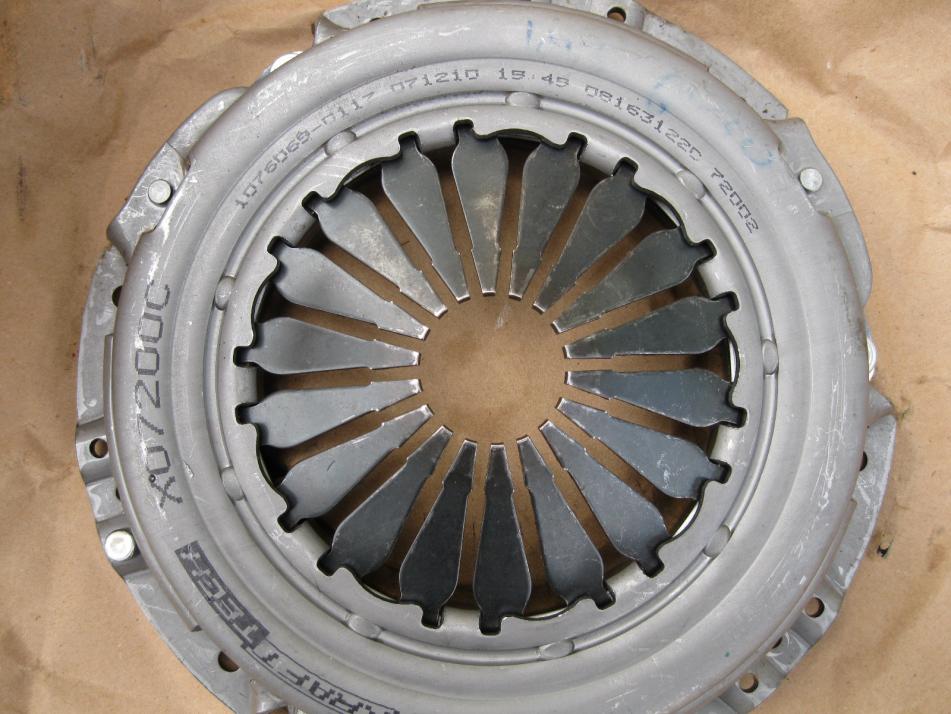

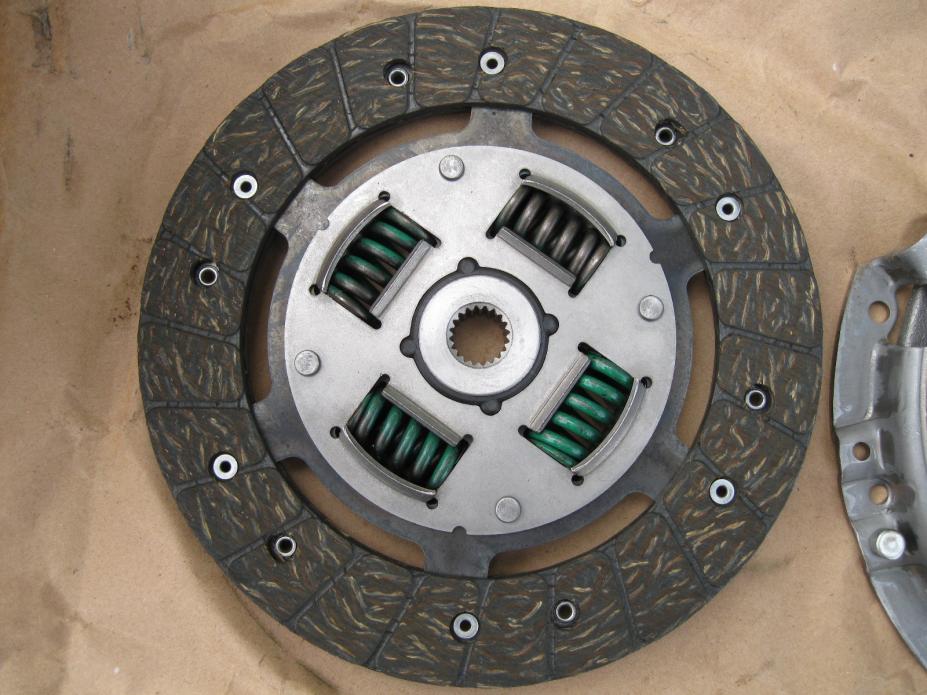

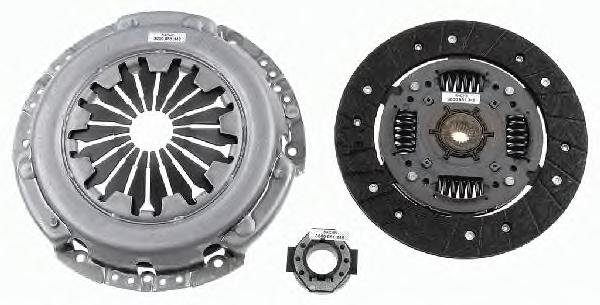

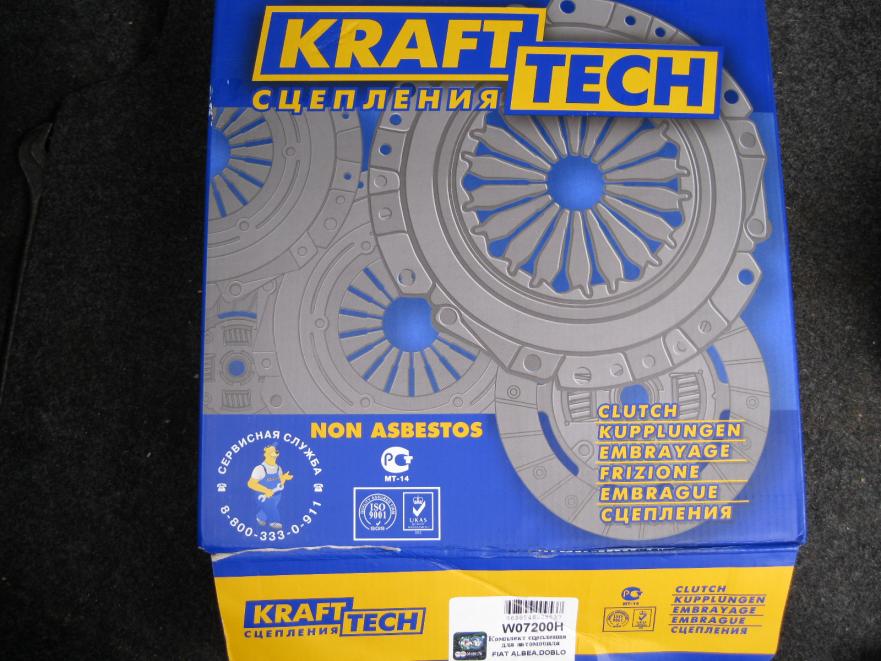

Комплект нового сцепления W07200H – Krafttech:

сцепление сцепление сцепление

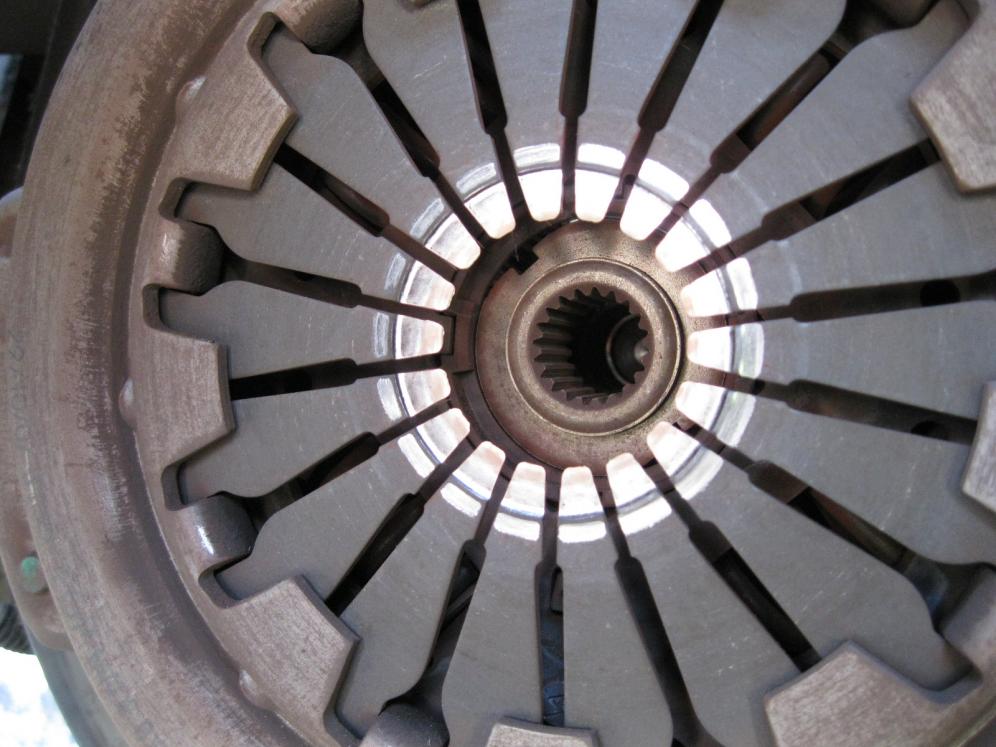

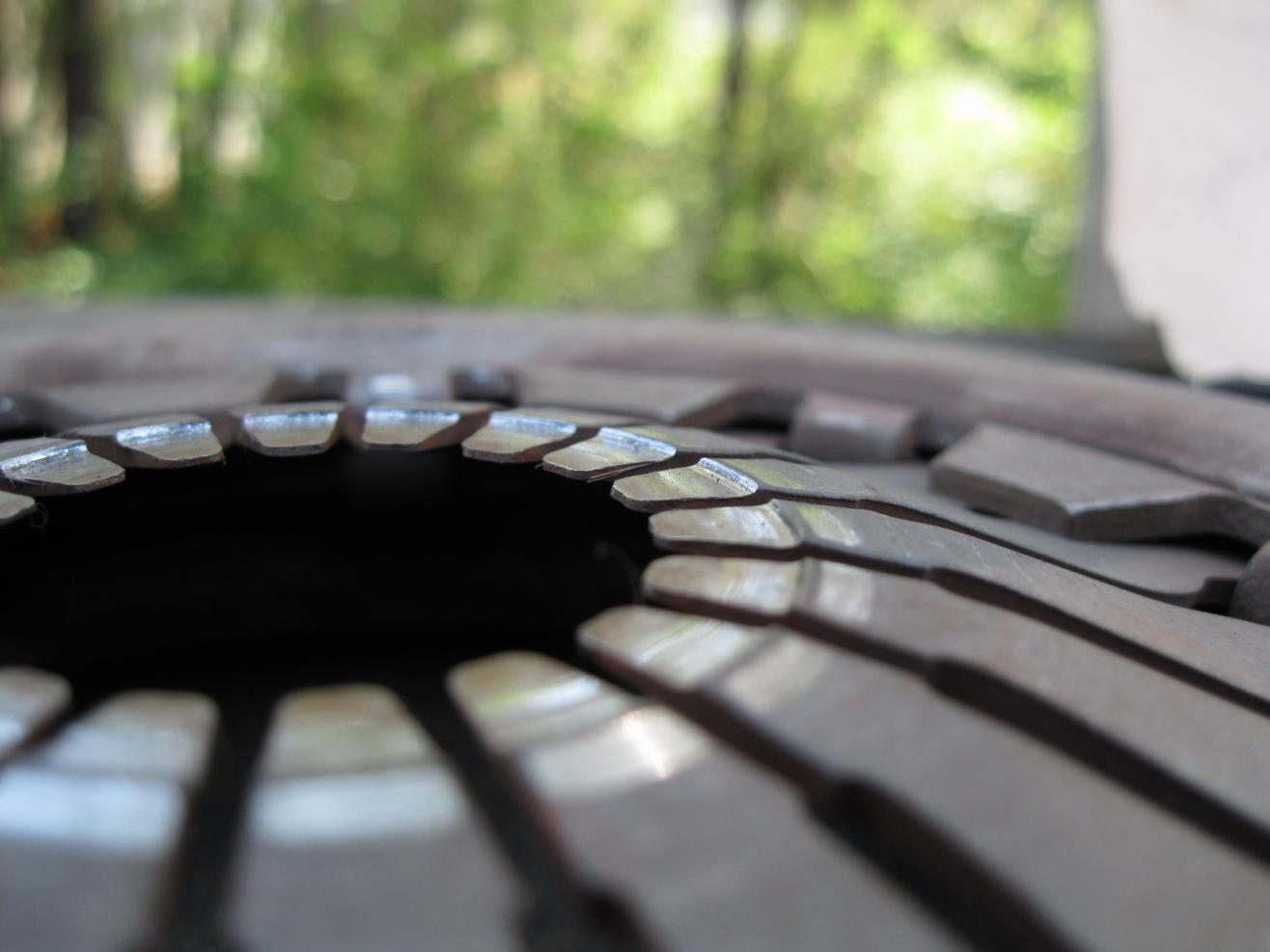

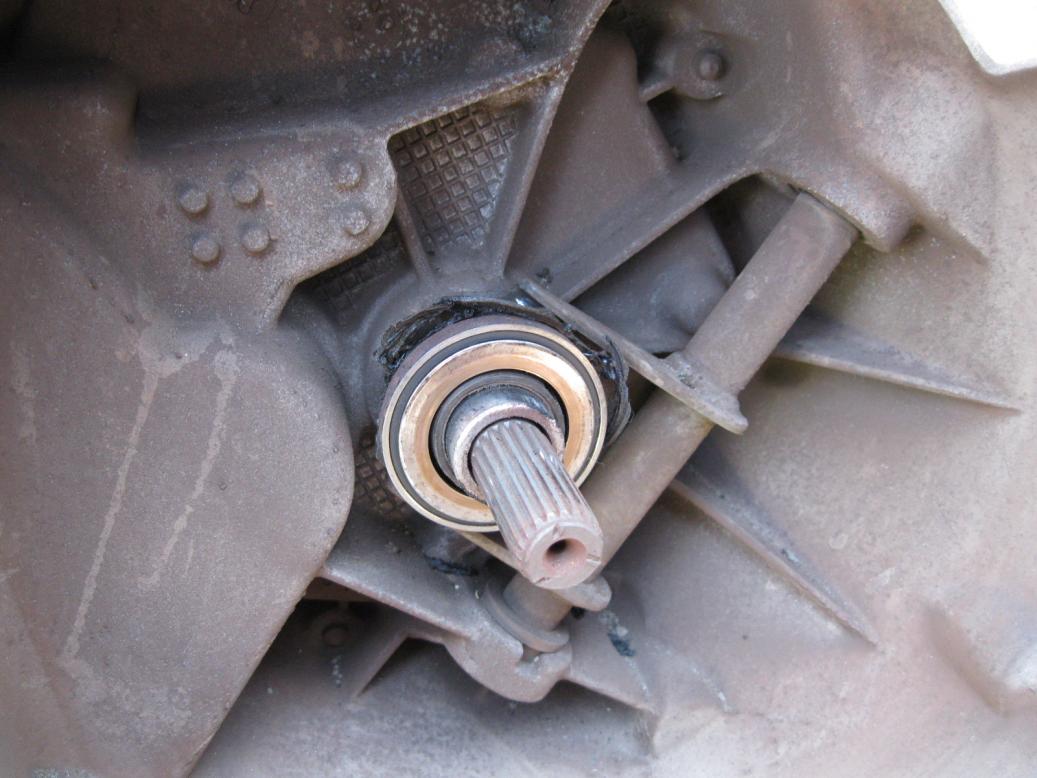

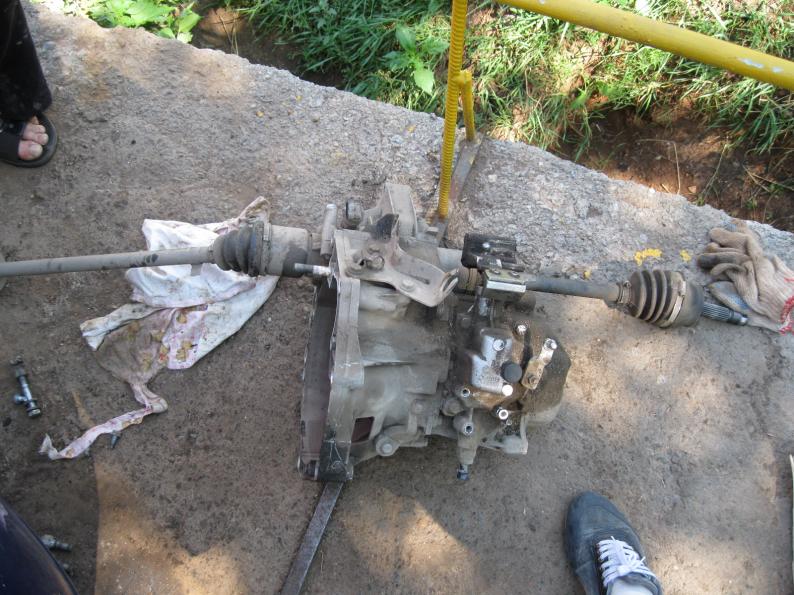

После снятия коробки переменных передач (КПП) увидели вот такую картину. Нажимные лепестки корзины сцепления проедены заклинившим выжимным подшипником. Сам процесс снятия МКПП очень хорошо и наглядно расписан в книге по эксплуатации ФИАТ Албеа от Третьего Рима.

КПП сцепление выжимной карзина выжимной

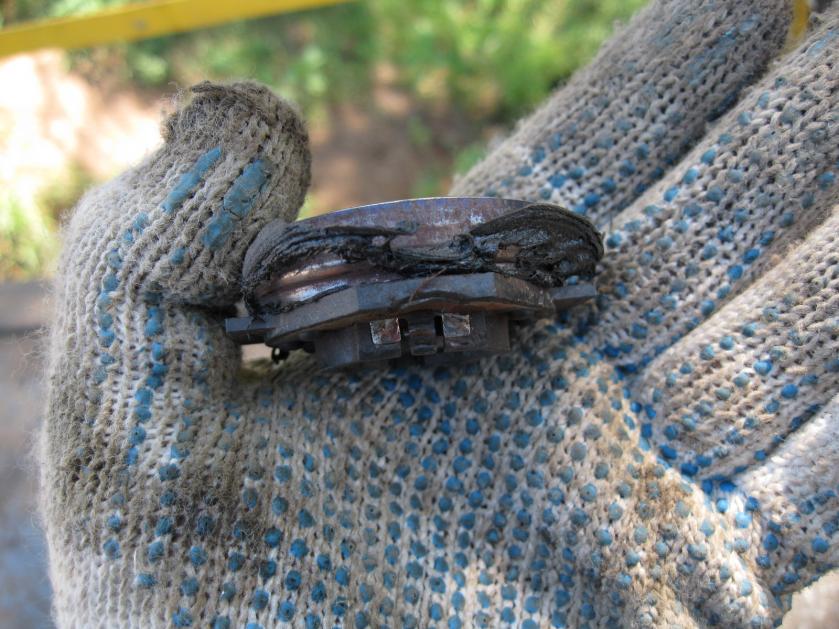

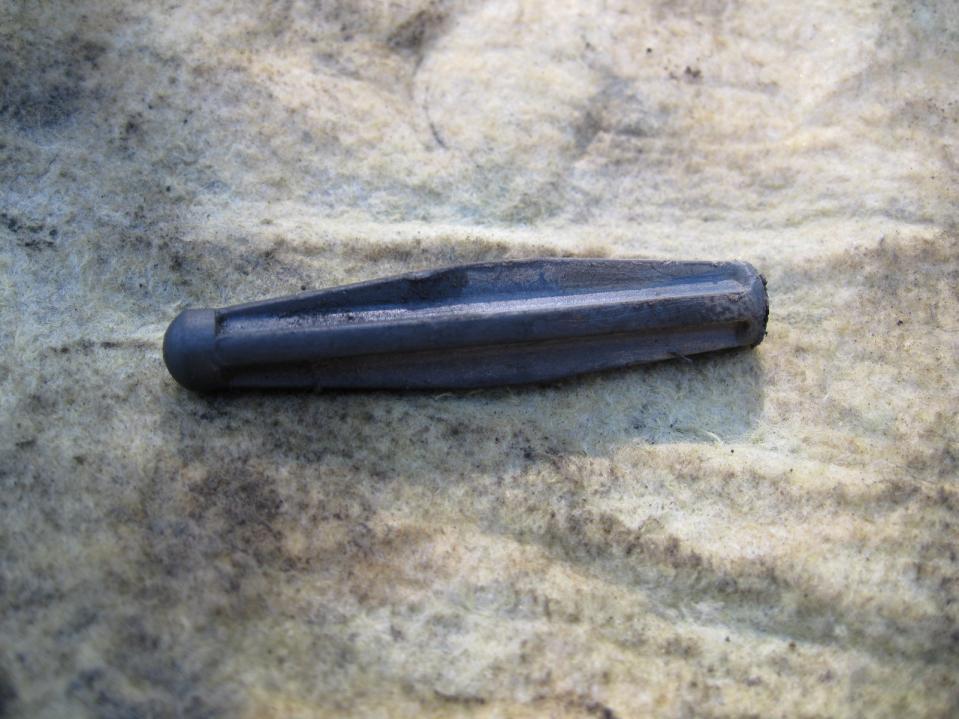

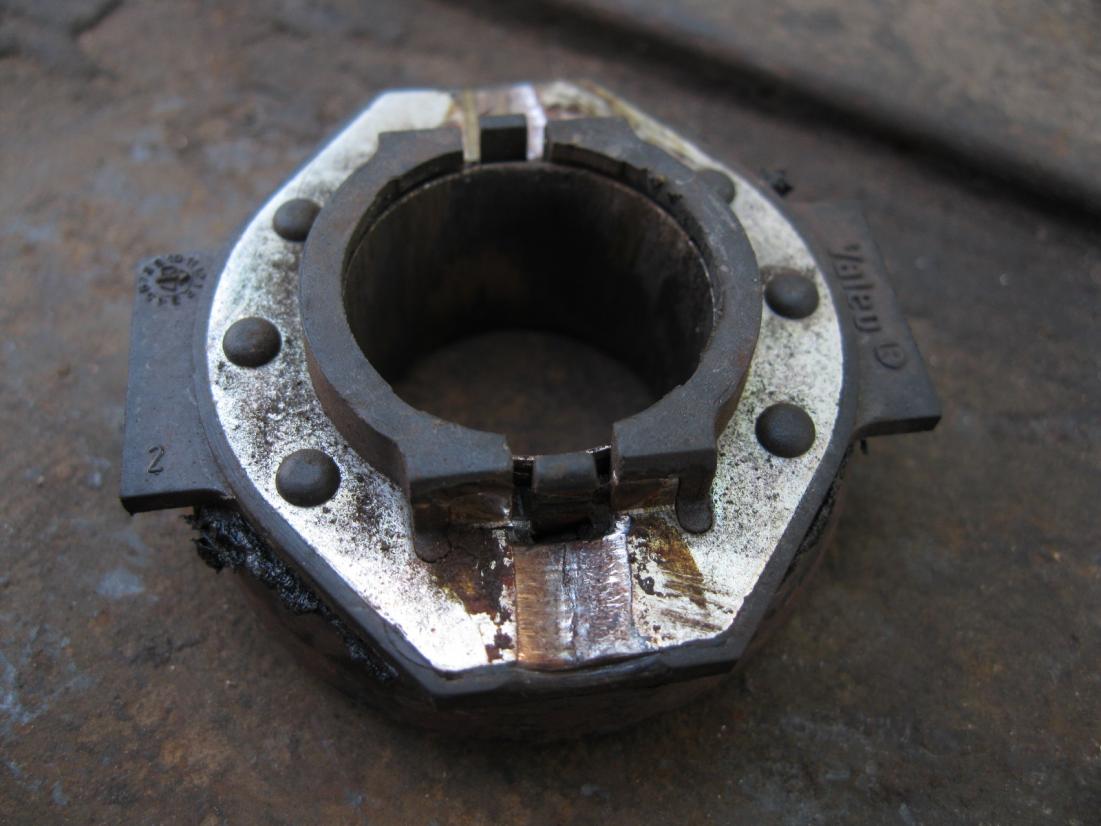

А вот и сам виновник поломки, заклинивший выжимной и сломанный шток рабочего цилиндра сцепления. Из слов автора "ксати, у меня дурацкая привычка держать ногу на сцеплении". Борюсь с ней постоянно, последствия видны чётко". Заклинил выжимной подшипник и сломался шток рабочего цилиндра сцепления (изготовлен из пластика).

подшипник шток

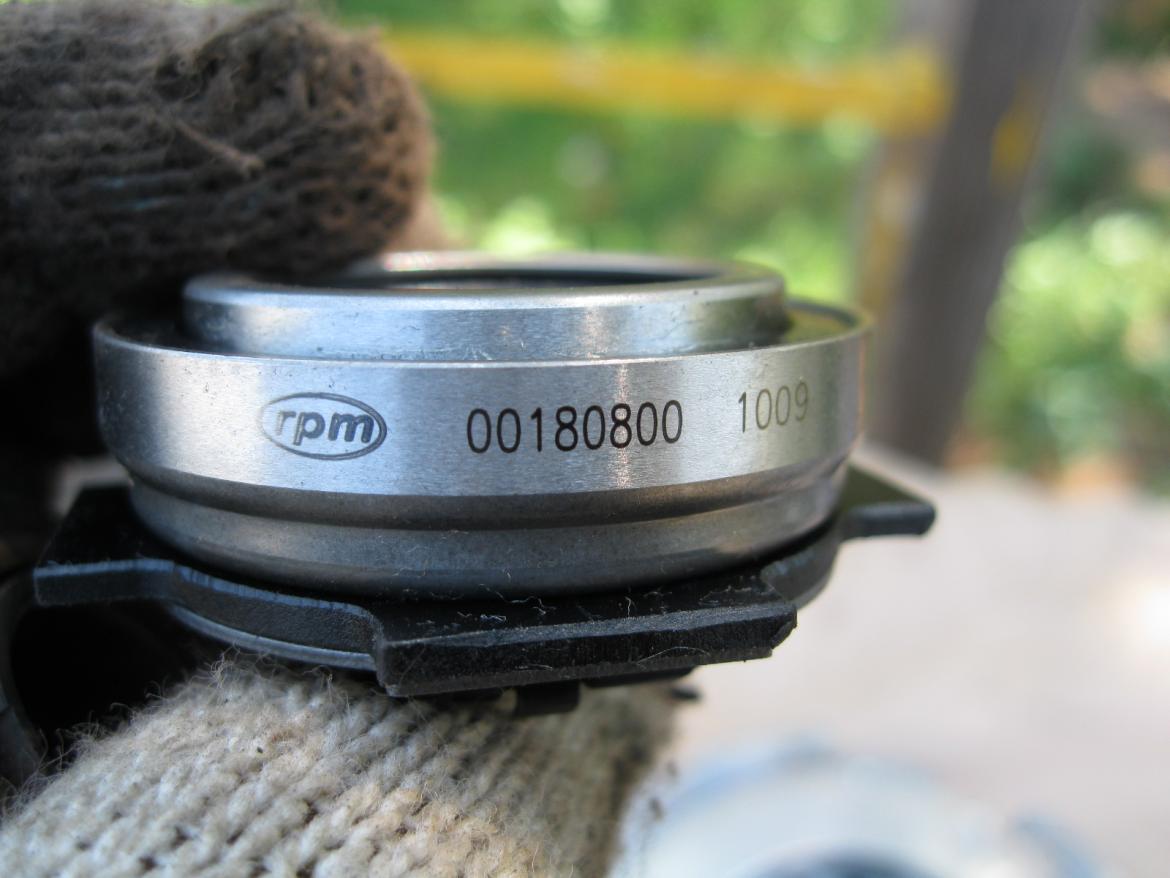

Новый выжимной подшипник из комплекта.

выжимной

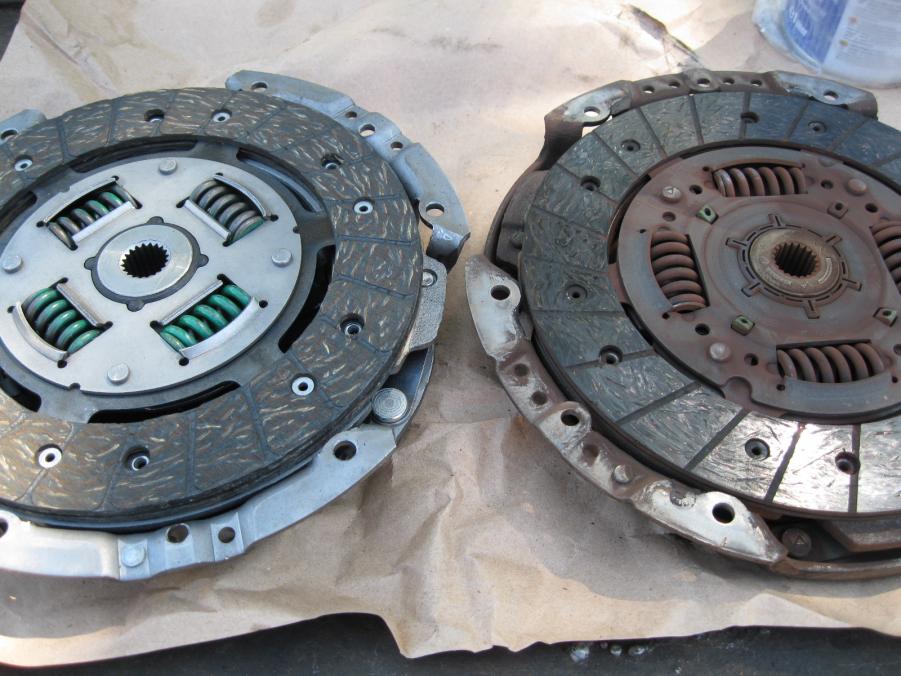

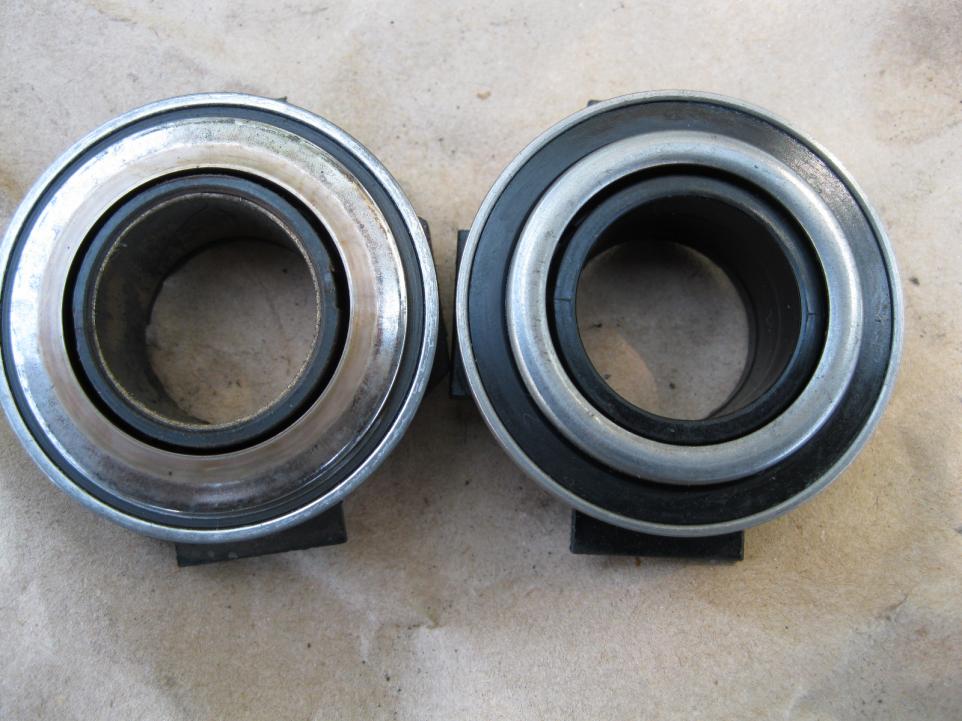

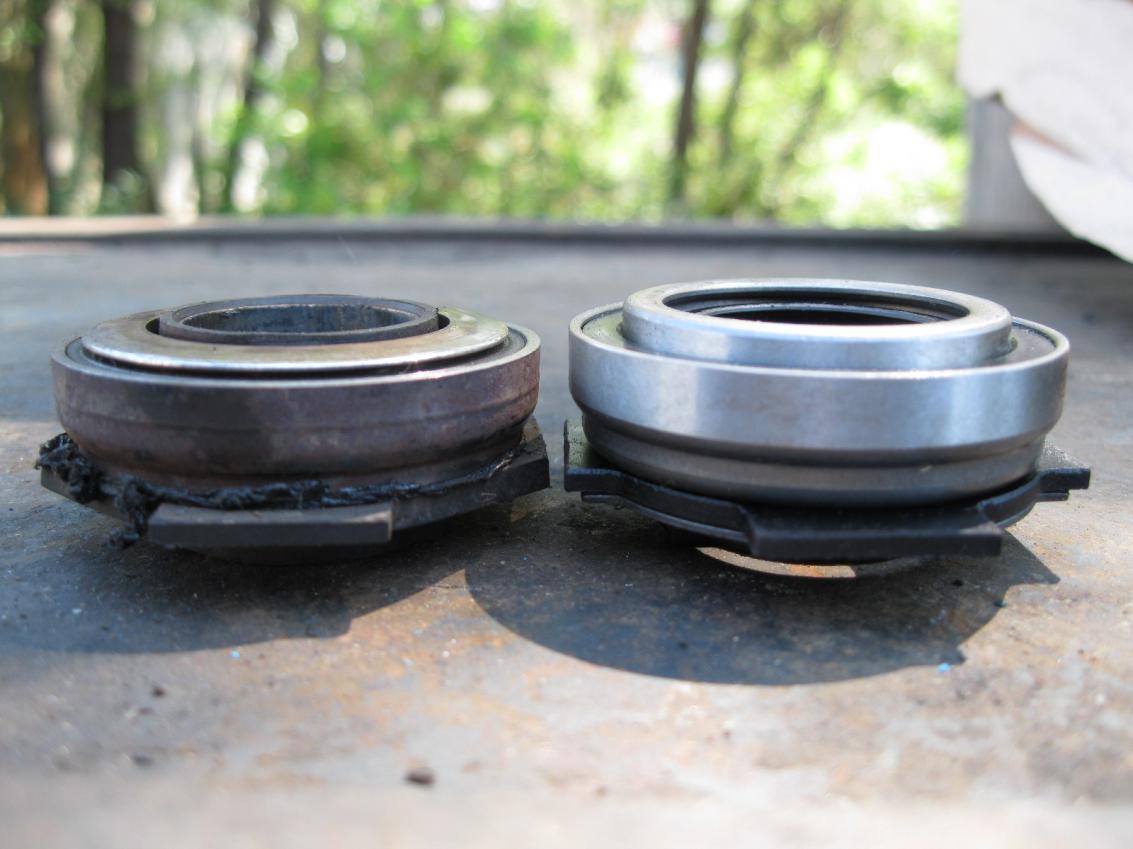

Сравнение старого и нового выжимных подшипников, а так же корзины с диском сцепления.

подш подшип корзины

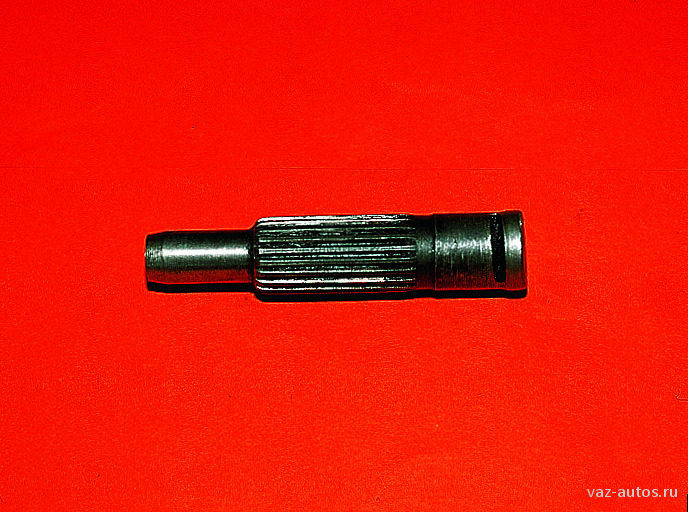

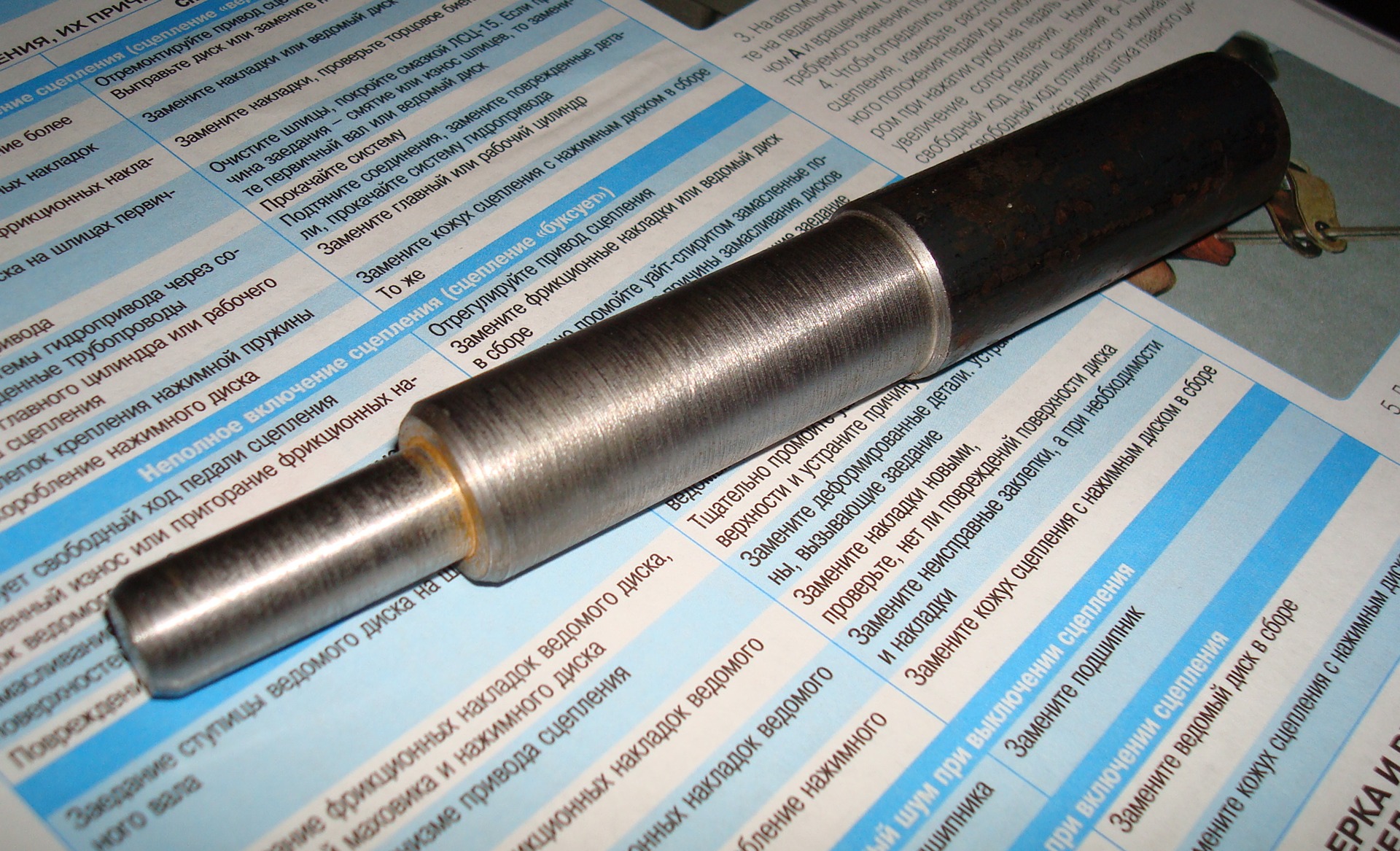

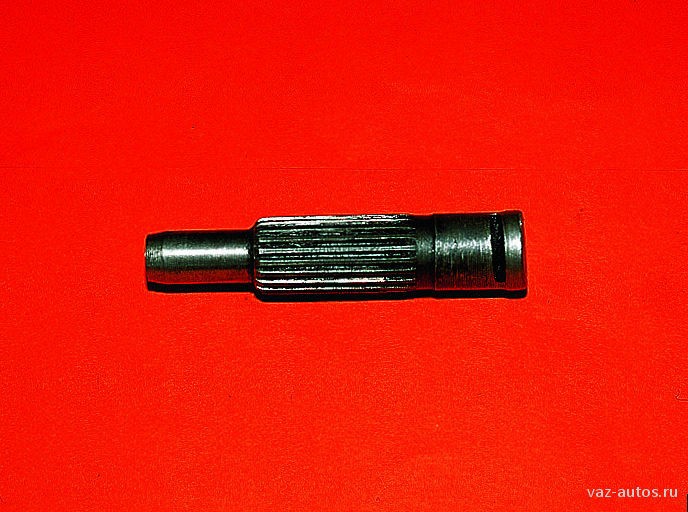

Далее собираем всё в обратной последовательности. Для центровки диска сцепления необходима оправка. В большинстве случаев это передняя часть первичного вала, либо выточенная из подходящего прутка направляющая (см. фото).

оправка оправка

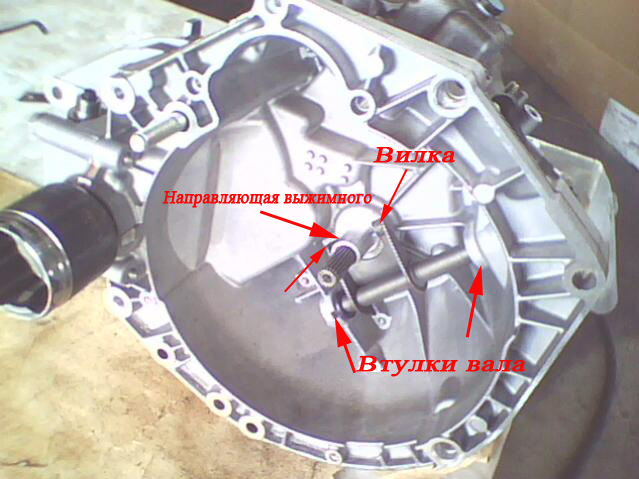

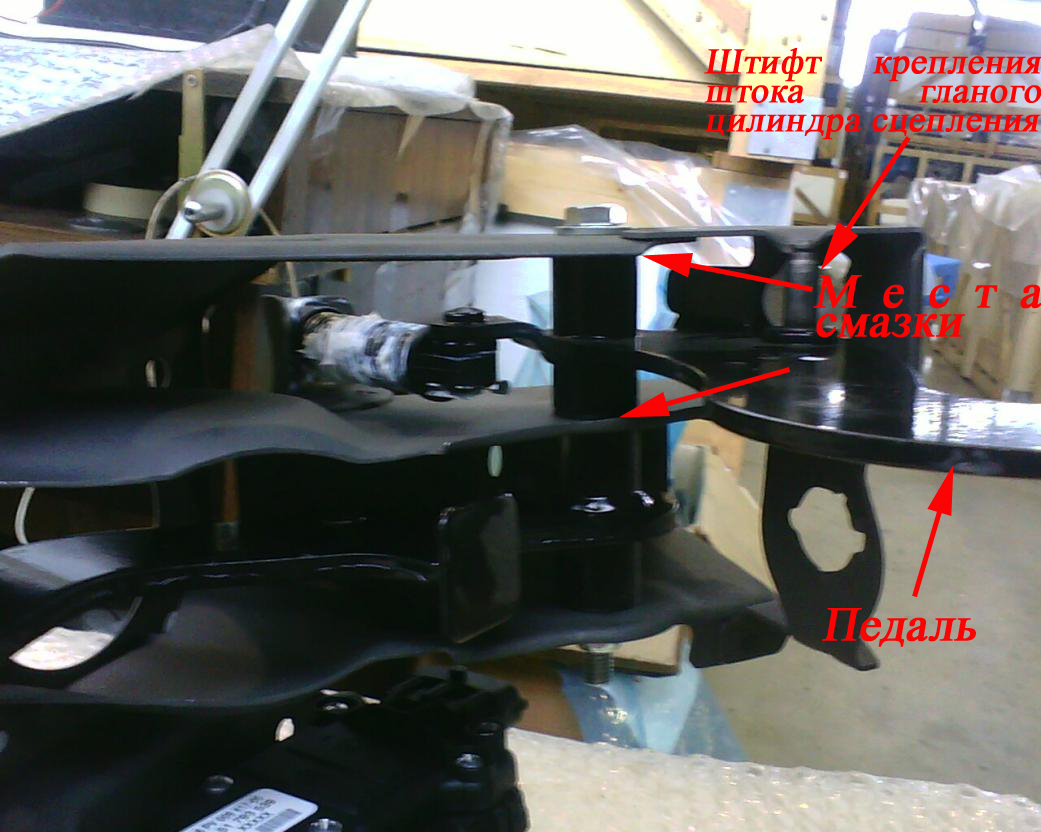

При сборке сцепления главное не упустить очень важную деталь, необходимо смазать смазкой места указанные стрелками и Вы очень будите удивлены каким же мягким оно стало. Просто воздушным будет оно казаться Вам.

КПП



Замена рабочей жидкости в гидроприводе сцепления.

   Вам потребуются: отвертка с плоским лезвием, ключ «на 13», тормозная жидкость, прозрачная емкость, резиновый шланг ø 6 мм.

Надо проделать следующие действия:
1.Снять аккумуляторную батарею.
2.Снять площадку под аккумулятор. Крепиться 2 винтами (ключ на 13).
Перед снятием площадки акуратно отщёлкиваем хомуты крепления жгутов, идущих к ЭБУ.
Не забываем отсоединить жгут, идущий на бачёк с тормозухой - он через свой хомут проходит и так!
3.Для слива отработанной тормозухи я использовал маленькую бутылку из под минералки (0,6л).
Наливаем в неё немного жидкости и соединяем трубочкой со штуцером прокачки рабочего цилиндра сцепления(РЦС).
Кстати трубочку надо будет чуть побольше диаметром, чем для
прокачки тормозов. Я использовал трубку ПХВ ø 6 мм.
4.Выкачиваем из бачка старую тормозную жидкость медицинским шприцом на 20 кубов.
5.Заливаем свежую тормозную жидкость!

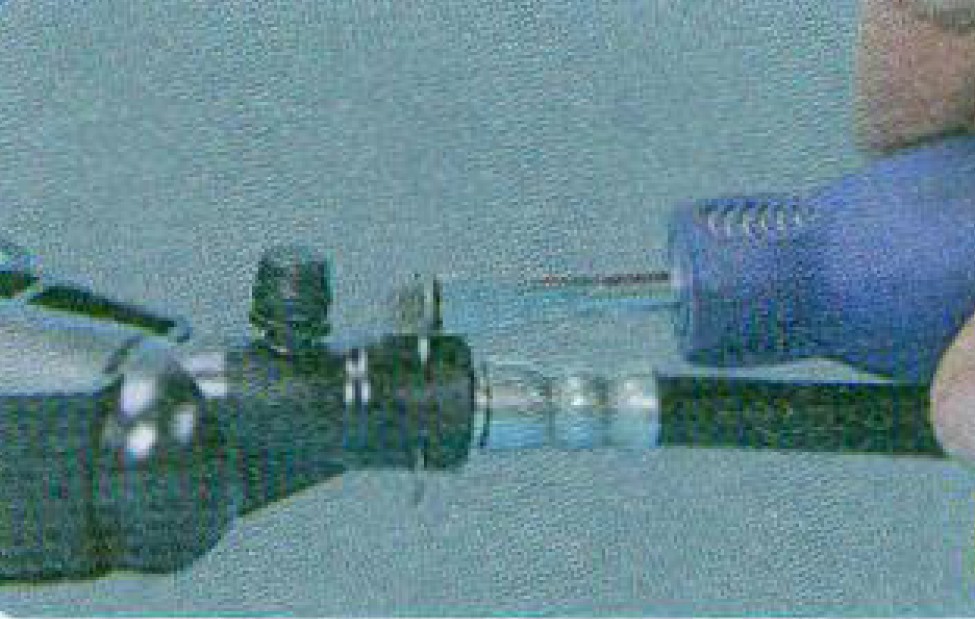

6.На РЦС есть скоба, фиксирующая подходящую трубку. Её пока не трогаем но имеем в виду!

сцепление


7.Напарник делает 5..6 нажатий на педаль сцепления и держит её в нажатом состоянии

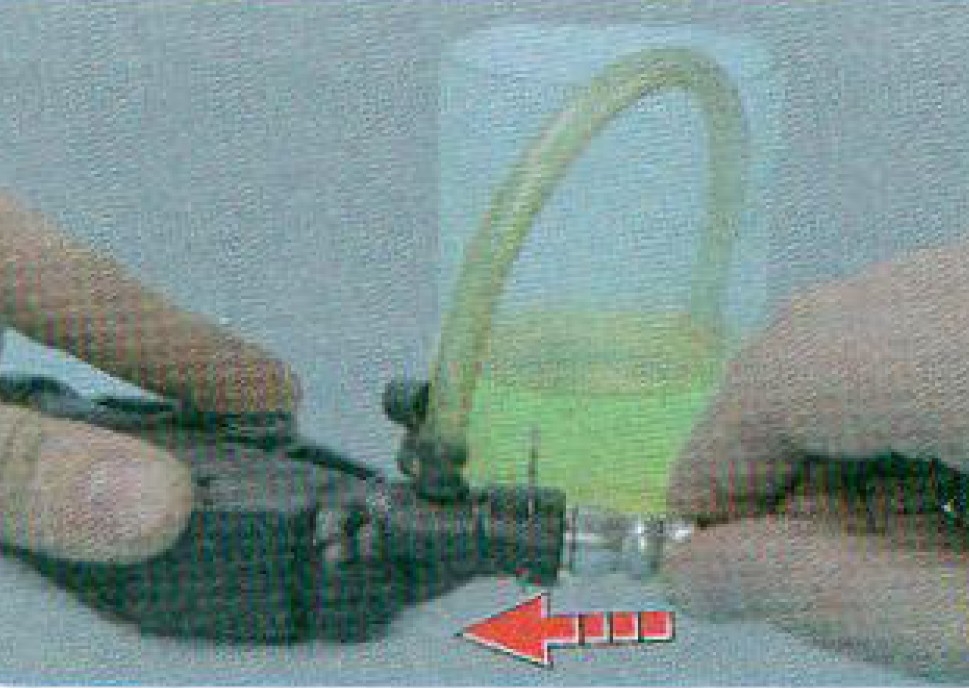

8. Плавно поднимаем скобку, шланг выходит на некоторое расстояние, тормозная жидкость стекает в бутылочку.

сцепл


Напарнику педаль не отпускать!
Засовываем трубку обратно и опускаем скобочку.
9.Теперь самое интересное: напарник отпускает педаль-а, она НЕ ВОЗВРАЩАЕТСЯ!
Не пугаемся, так задумано итальянцами - педаль возвращается под действием давления тормозной жидкости и пружины на коробке у РЦС!
А её мы только что стравили!
Поэтому напарник возвращает педаль в исходное положение руками!
