Замена сальника в насосе ГУР рулевого управления

   Не редко встречается течь рабочей жидкости насоса ГУР по валу, через сальниковое уплотнение. Течь обусловлена в основном потерей свойств сальника в результате длительной эксплуатации или некачественной сборке узла на заводе изготовителе.

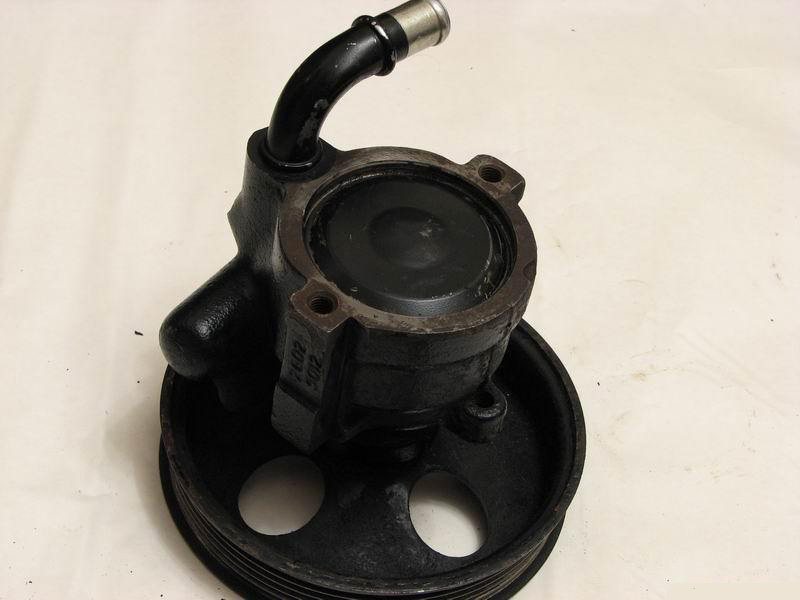

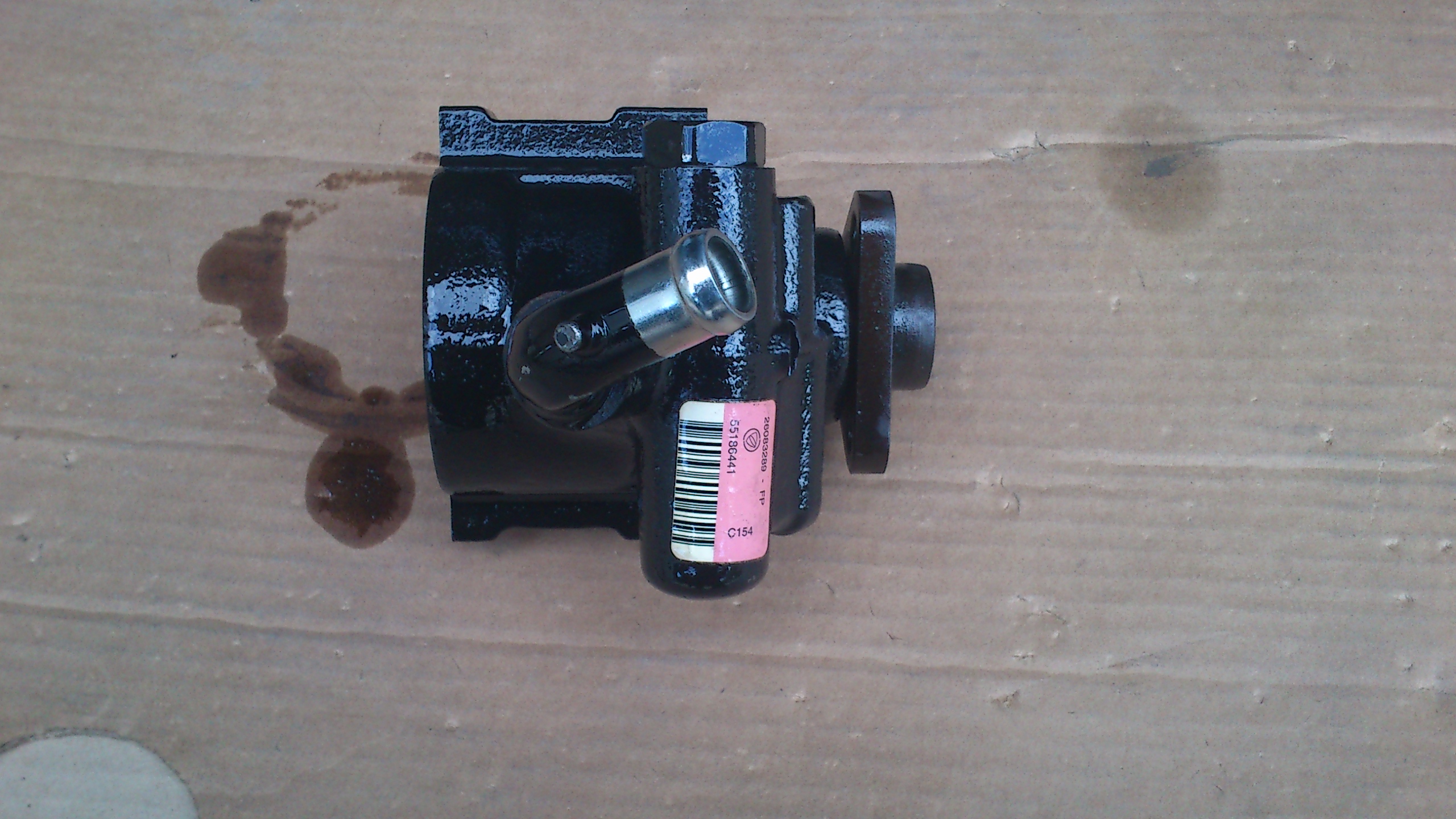

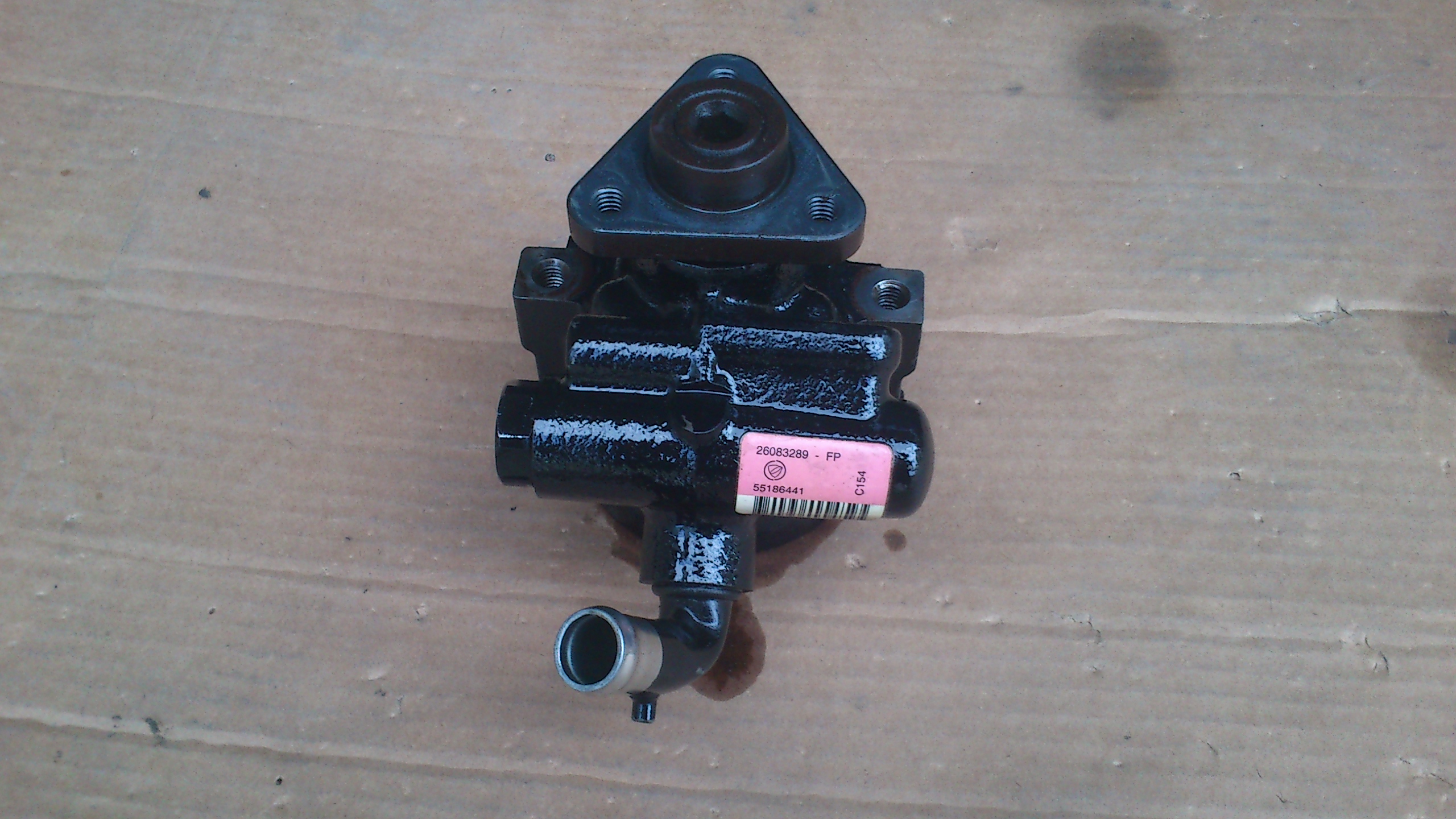

    Замену сальника производим на насосе ГУР Фиат албеа.

гур гур гур

ОЕМ код запасных частей насоса ГУР

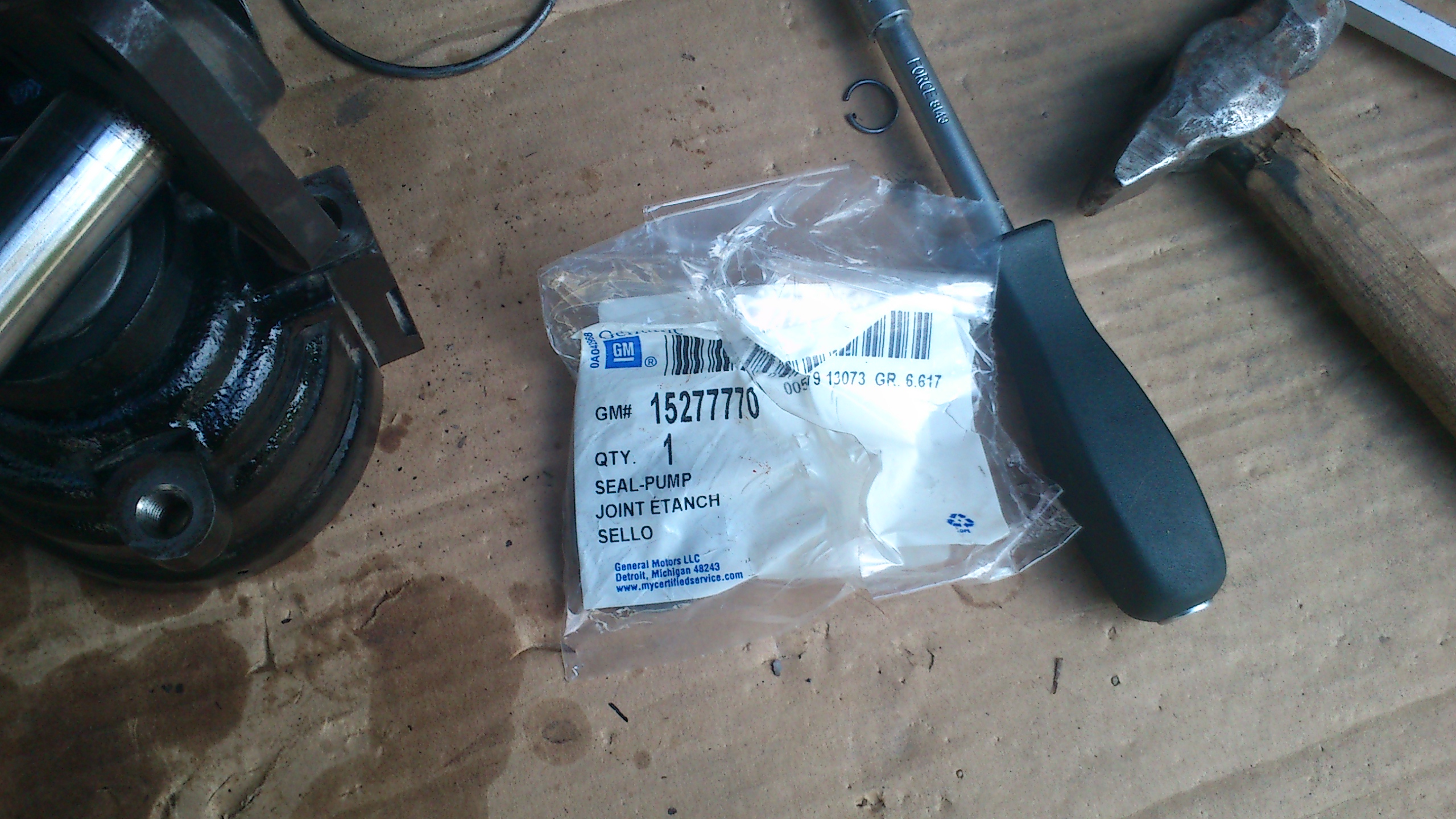

   15277770 – сальник насоса ГУР (GENERAL MOTORS) Геометрические размеры сальника со стороны пыльника (внешняя) 33.5х19 мм, (внутренняя) 33.5х17 мм, ширина 8 мм.

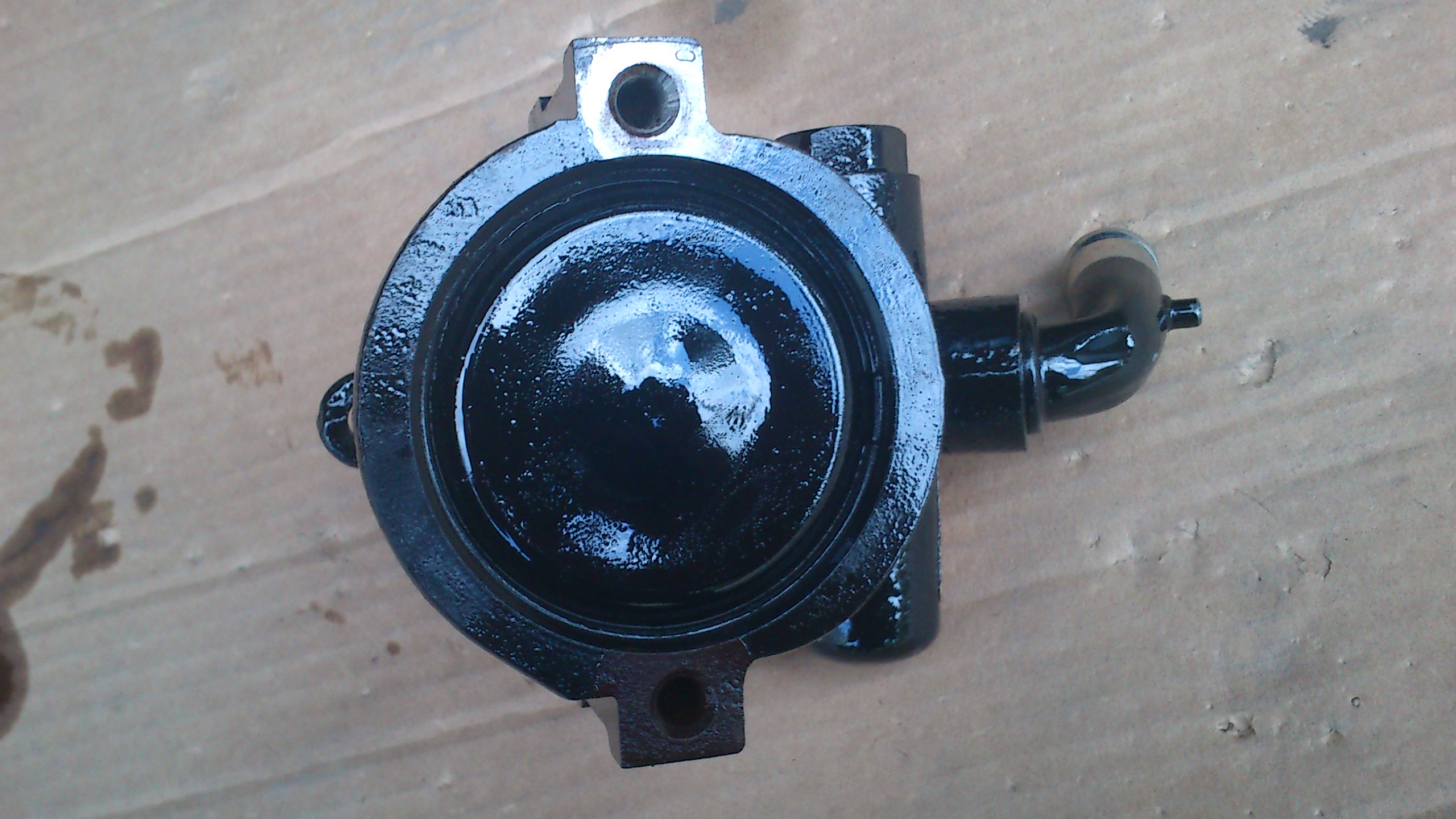

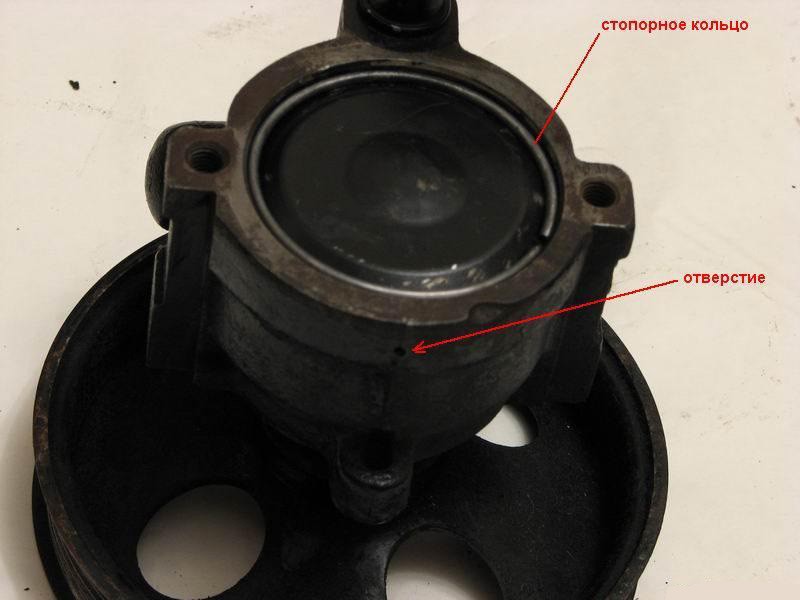

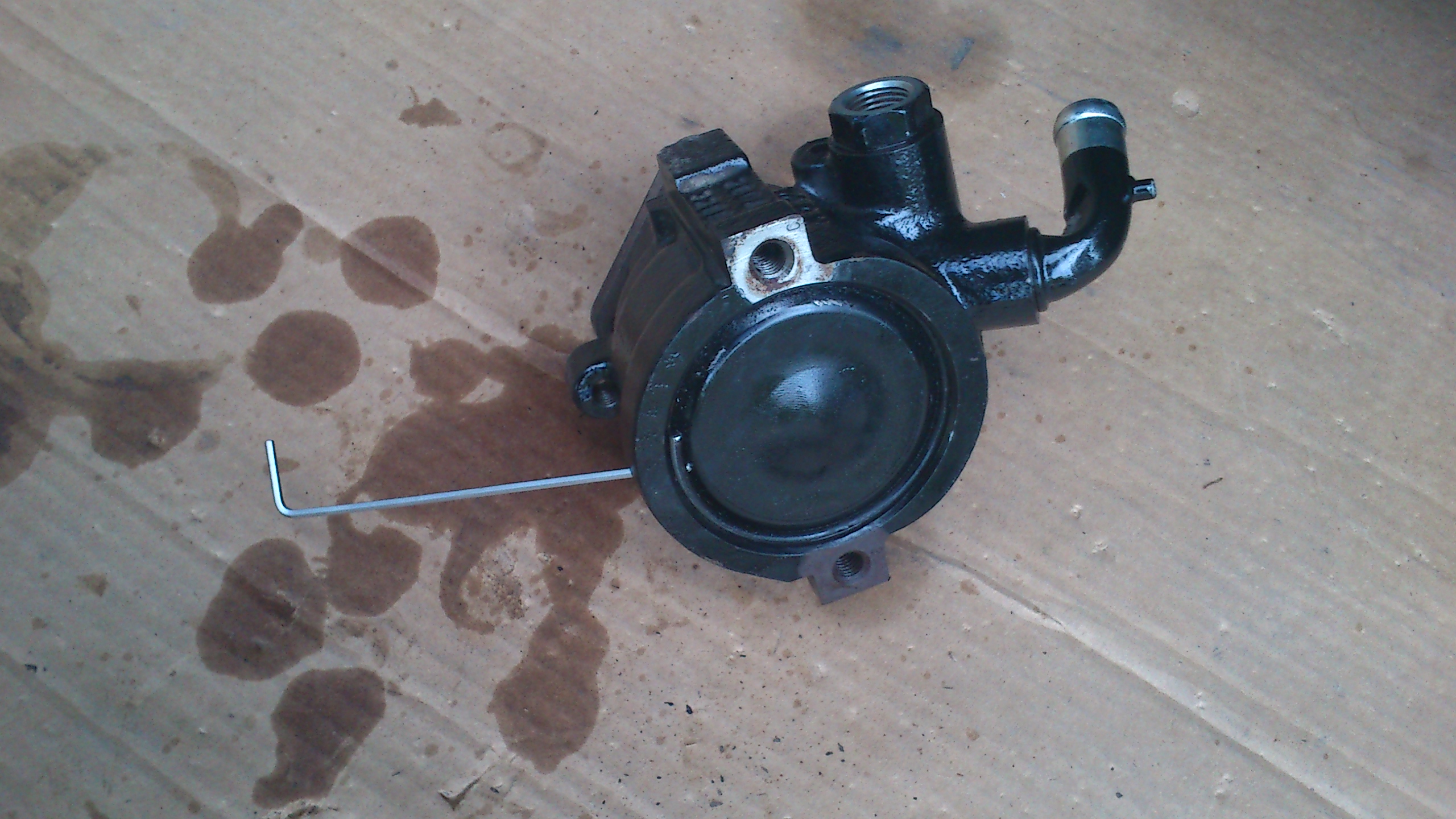

   Вид сзади. Видим стопорное кольцо и отверстие, через которое будем снимать стопорное кольцо

насос

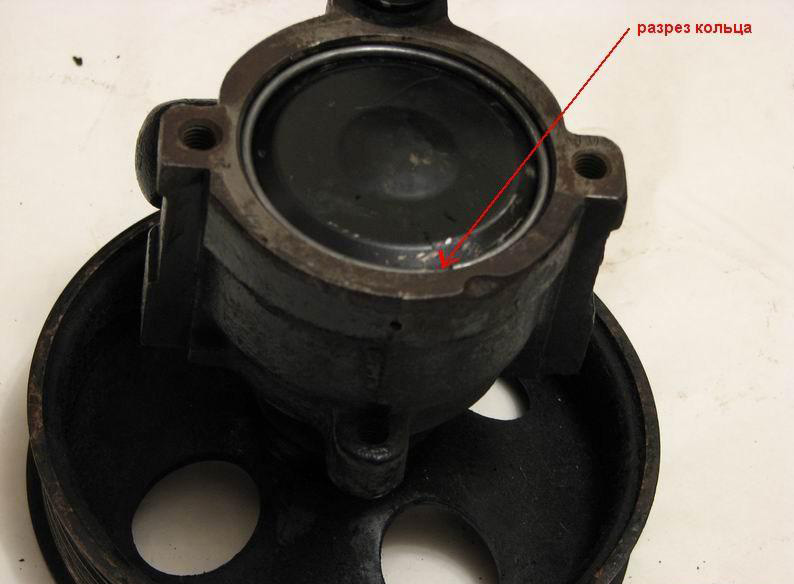

   Разрез стопорного кольца желательно повернуть ближе к отверстию.

насос

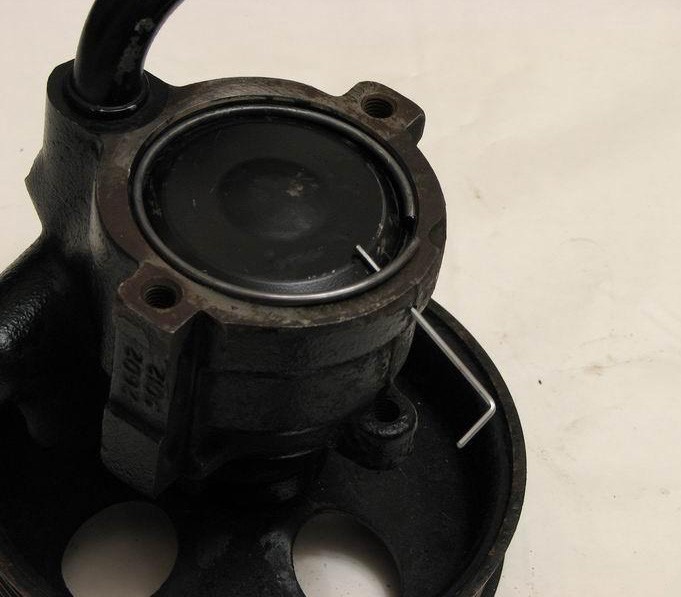

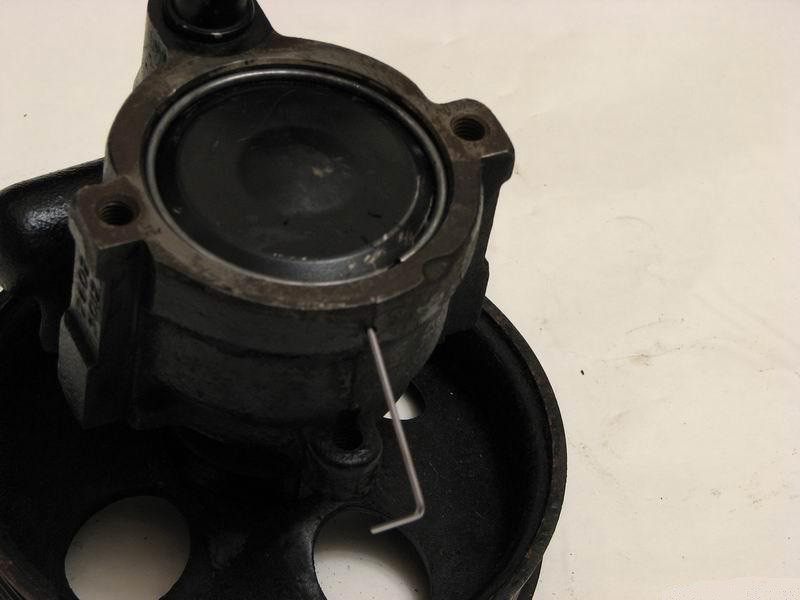

   Вставляем любой подходящий тонкий инструмент и лёгкими постукиваниями молотка поддеваем его.

насос

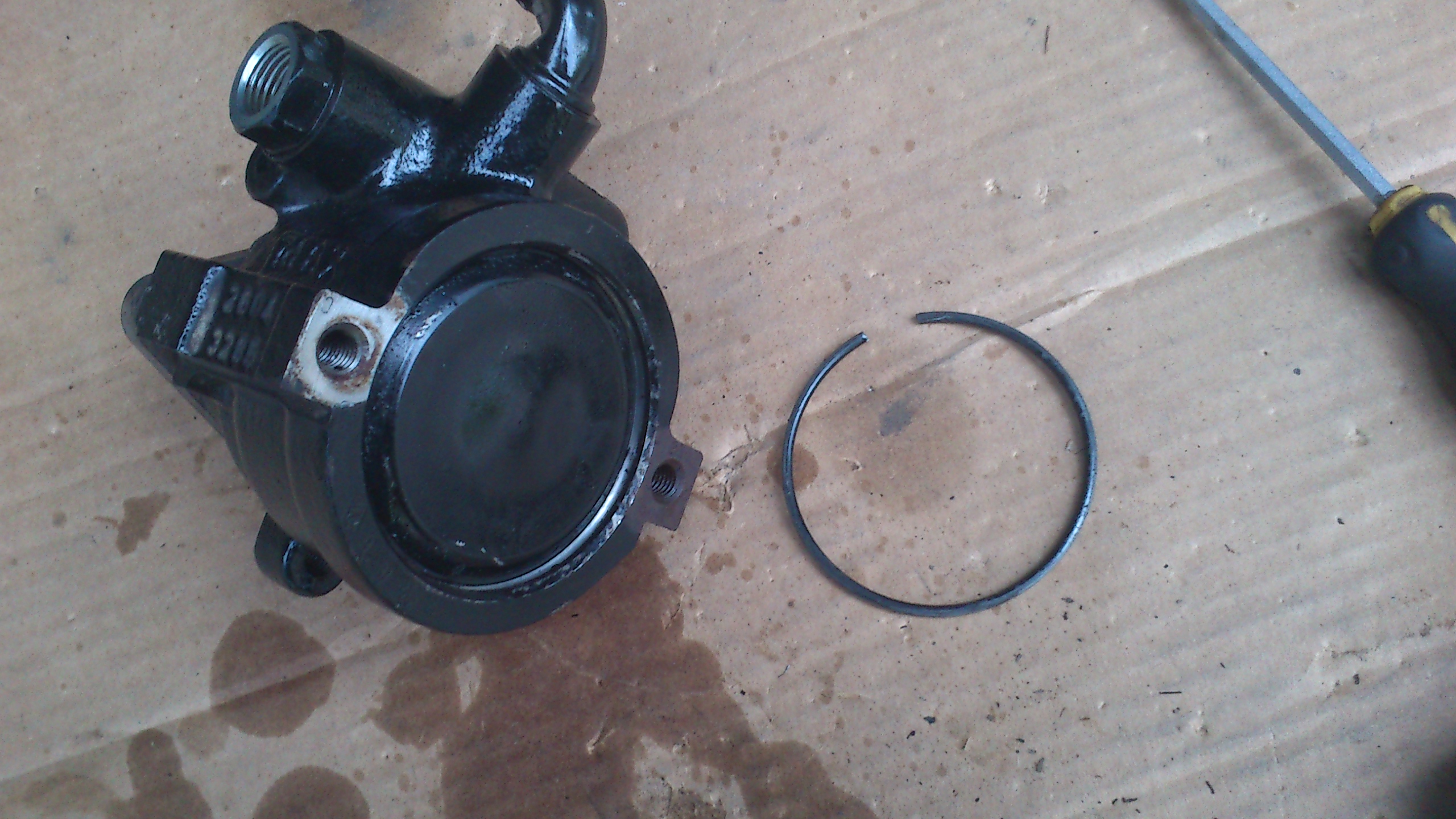

   Край кольца подевается легко.

насос гур гур

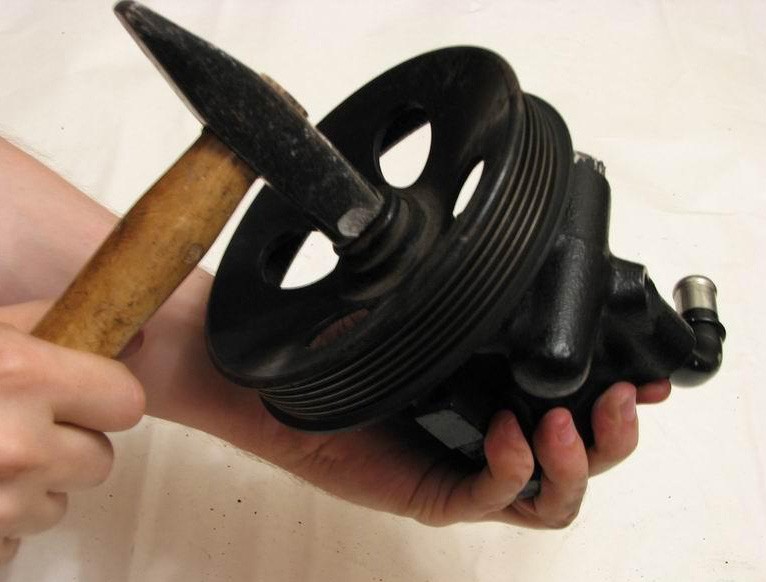

   Заднюю часть необходимо очистить от грязи. Переворачиваем насос и молотком стучим по шкиву, ничего страшного в этом нету. Пальцами контролируем выход задней крышки, если перекосилась, вышедший край выравниваем вдавливая ее и придерживая этот край пальцами, стучим дальше. Когда задняя крышка выйдет, переверните насос и снимите только её.

насос насос

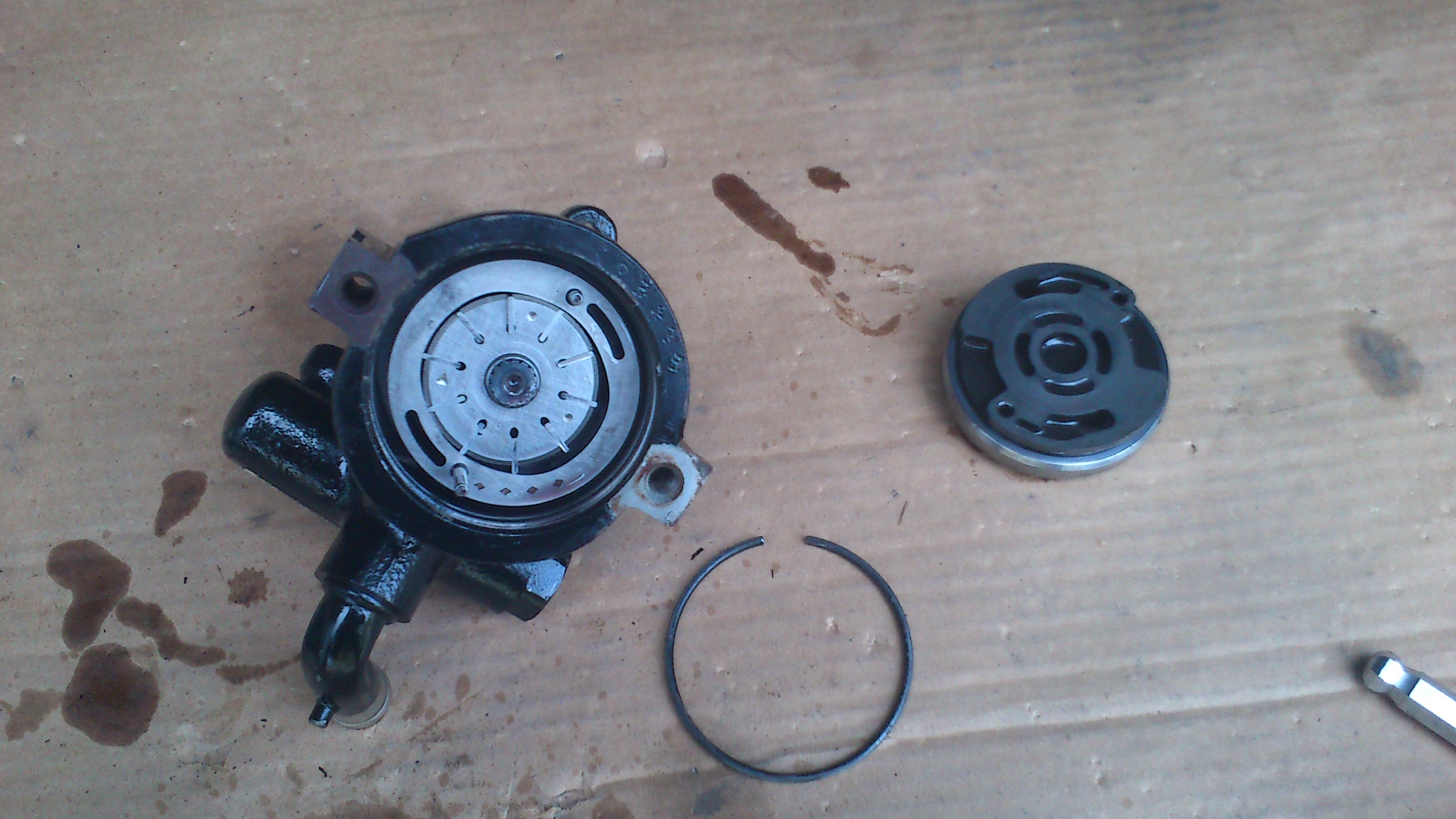

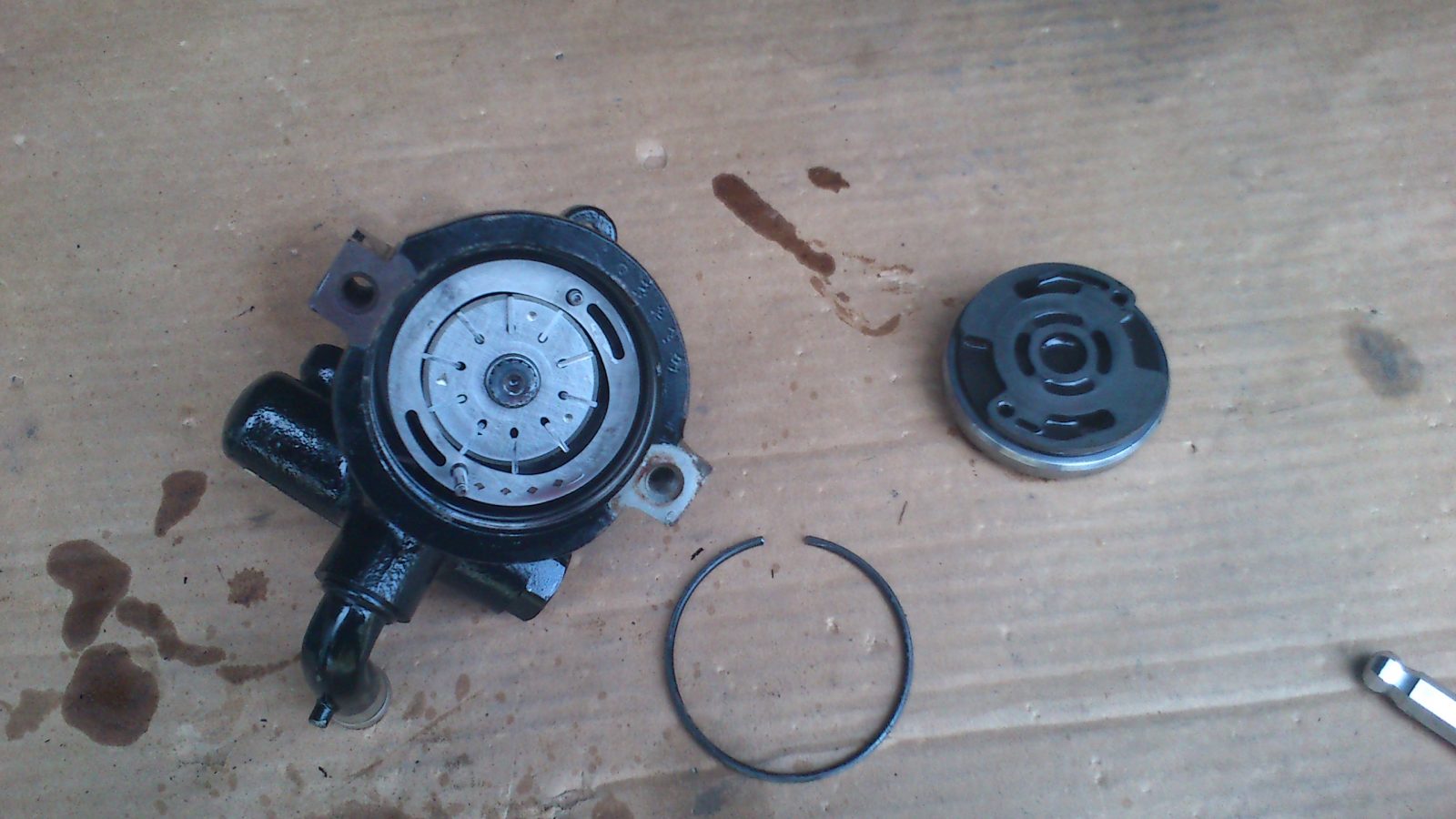

   Под крышкой как видим установлена кольцевая пружина.

насос

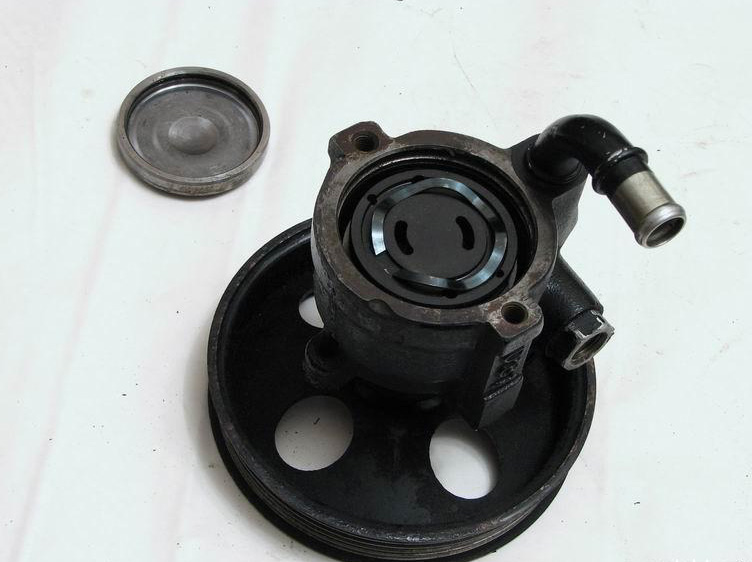

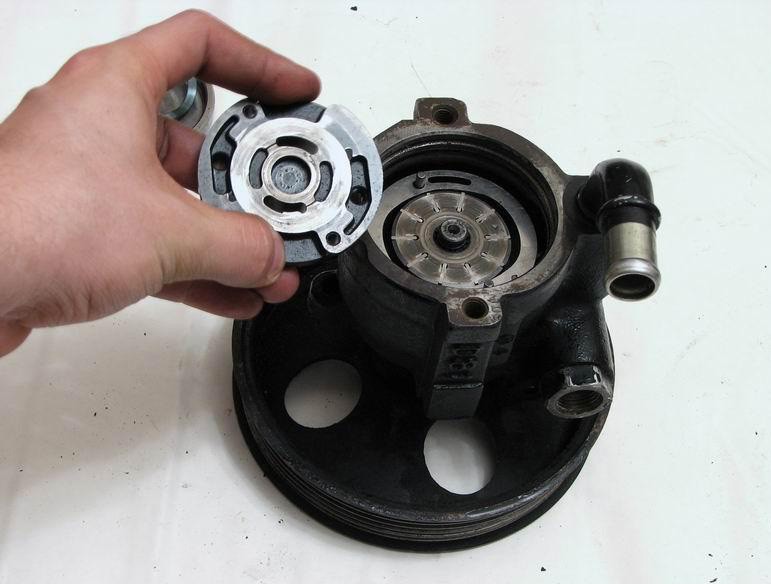

   Вынимаем верхнюю крышку барабана.

насос гур

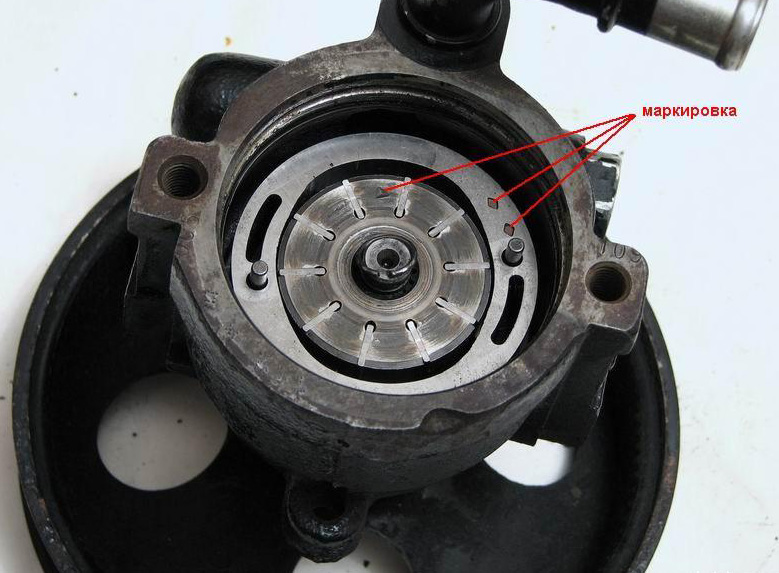

   Вынимаем стопорное кольцо(желательно каким-то крючком, на фото в центре уже снято, одевать нудно и сложно). Также видим маркировку, которая указывает, что это верх деталей. В нашем случае были ромбики, но могут быть и круглые точки.

насос

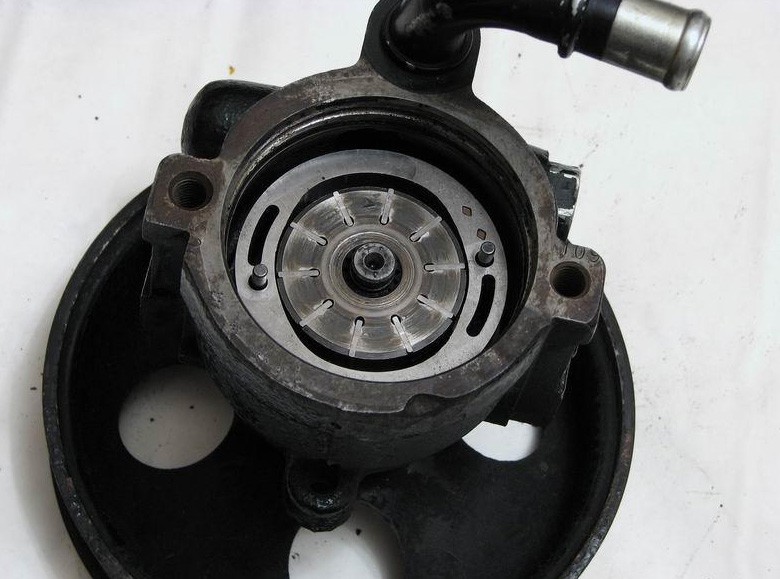

   Внутренности насоса. Большое овальное кольцо, в середине которого барабан с лопастями. При вращении барабана лопасти по инерции выходят из своих пазов, тем самым образуя зоны разряжения и нагнетания.

насос

   Вынимаем барабан.

насос

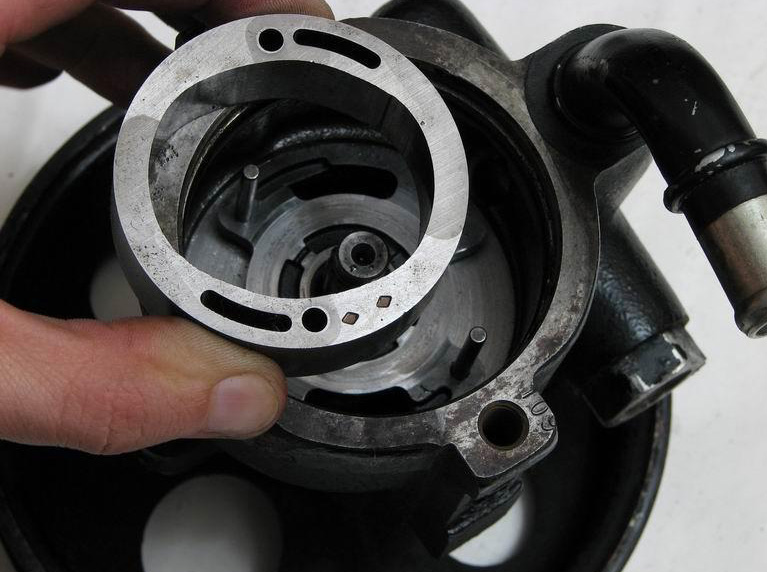

   Вынимаем большое кольцо. Внутреннюю поверхность кольца необходимо обследовать на предмет выработки и задиров. Если имеются глубокие задиры или выработка в виде ступеньки кольцо необходимо заменить.

насос

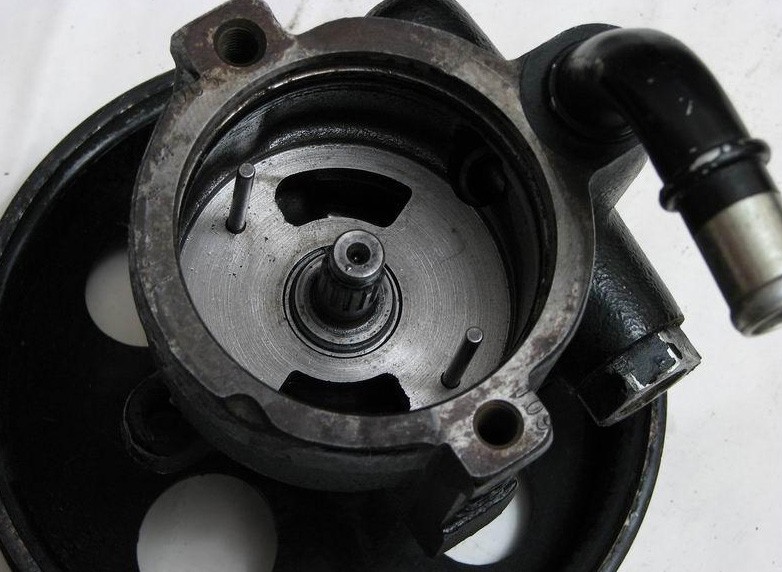

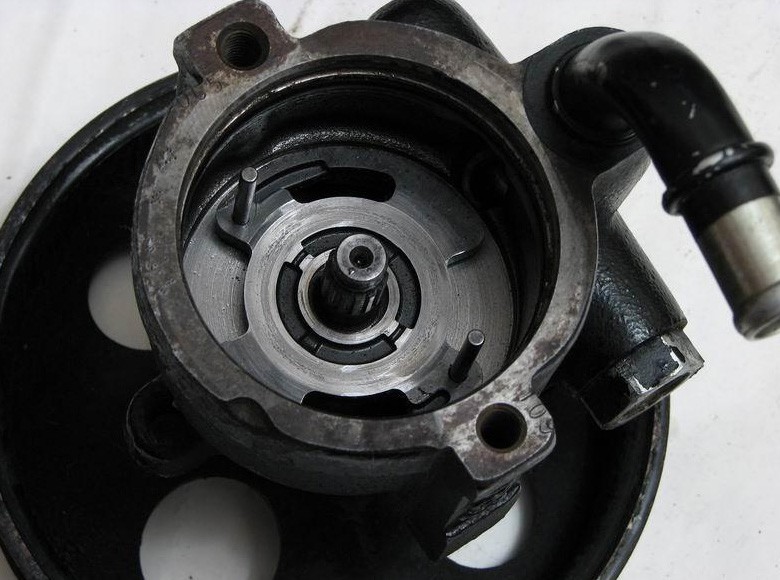

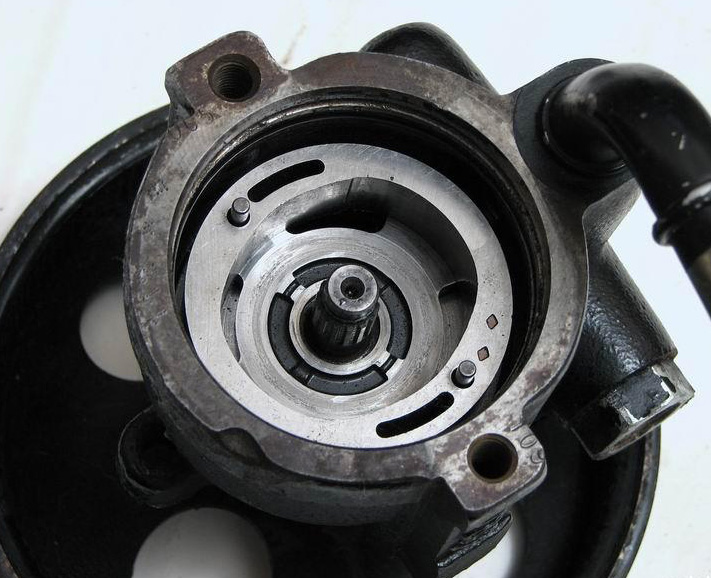

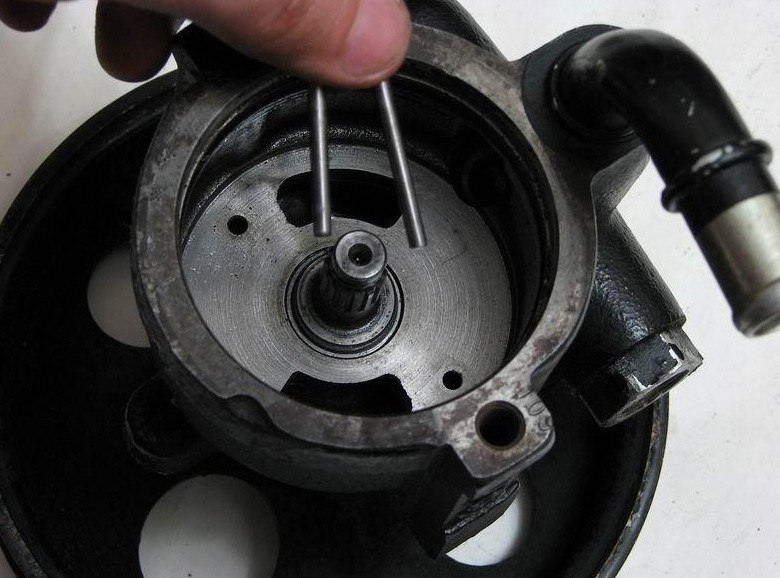

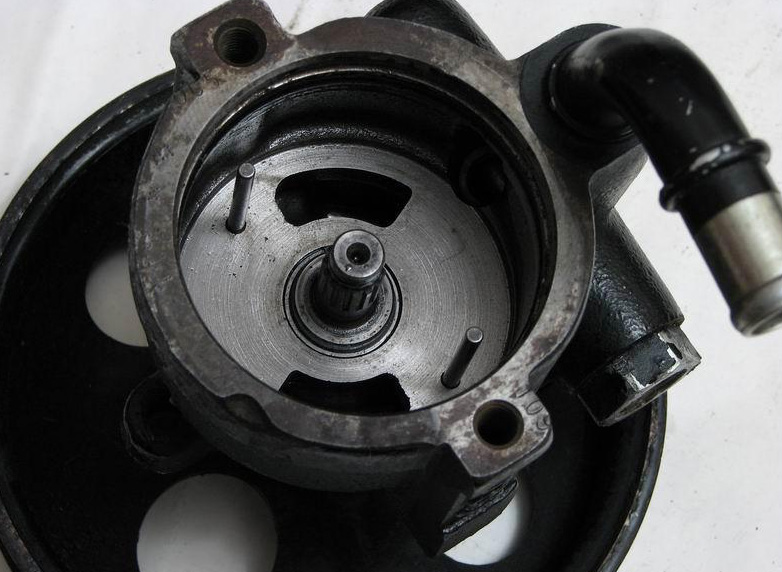

   Внутри остались нижняя крышка барабана и 2-е направляющие шпильки.

насос

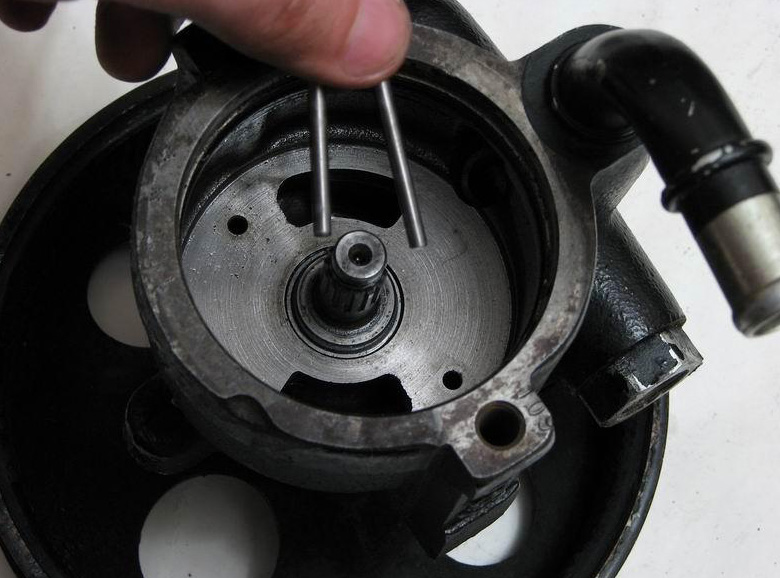

   Вынимаем нижнюю крышку и 2-е шпильки.

насос насос

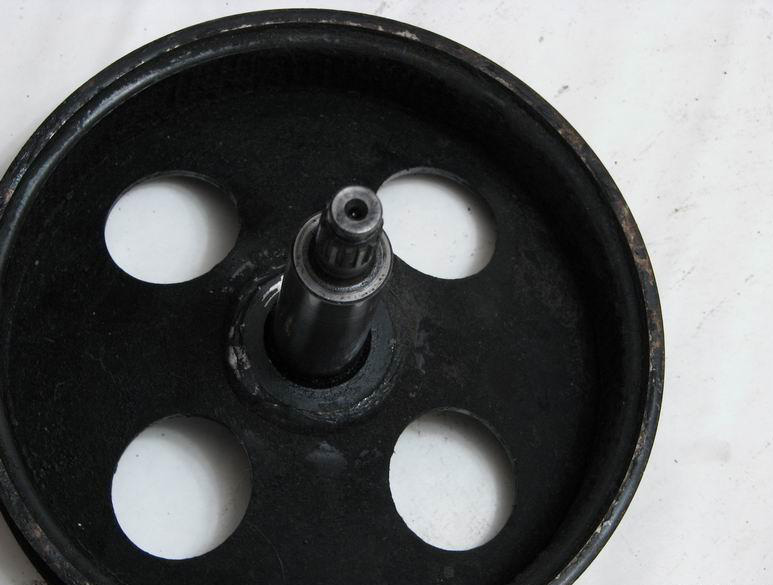

   Вынимаем шкив с валом из корпуса.

насос

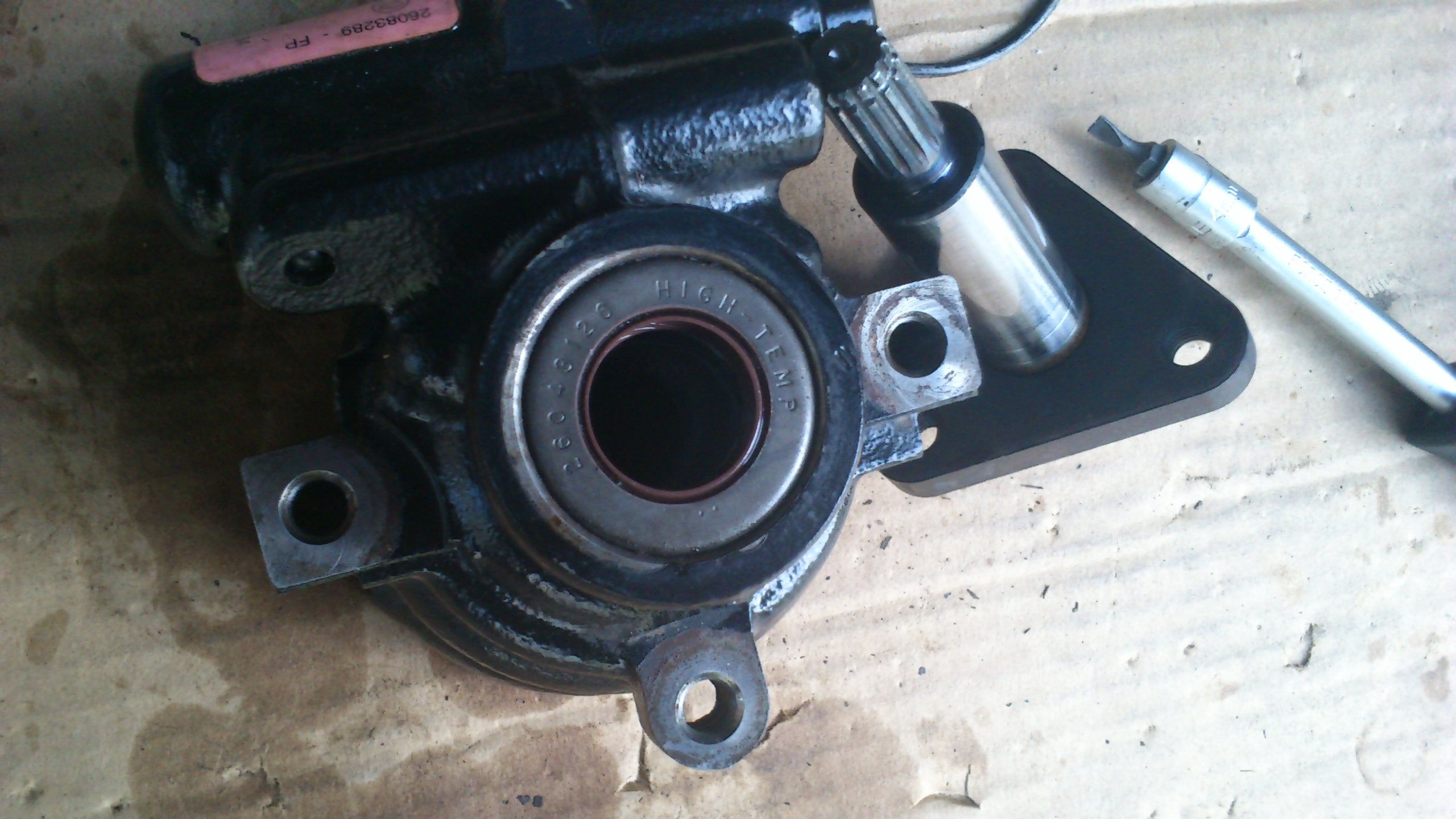

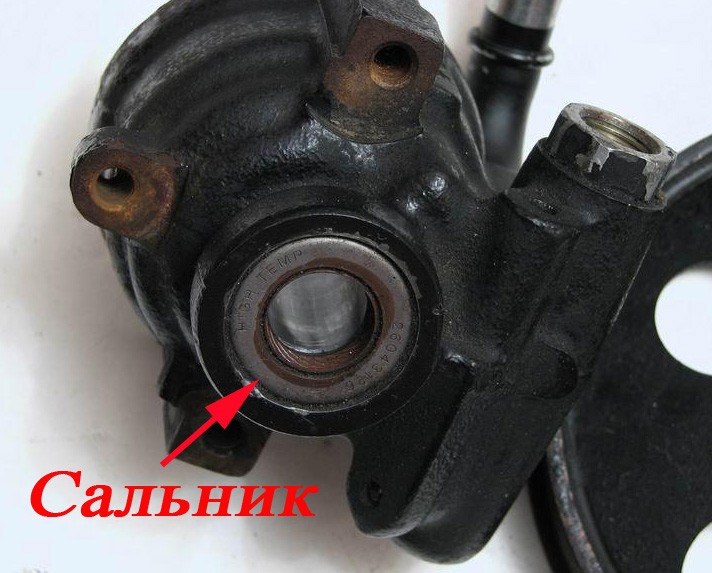

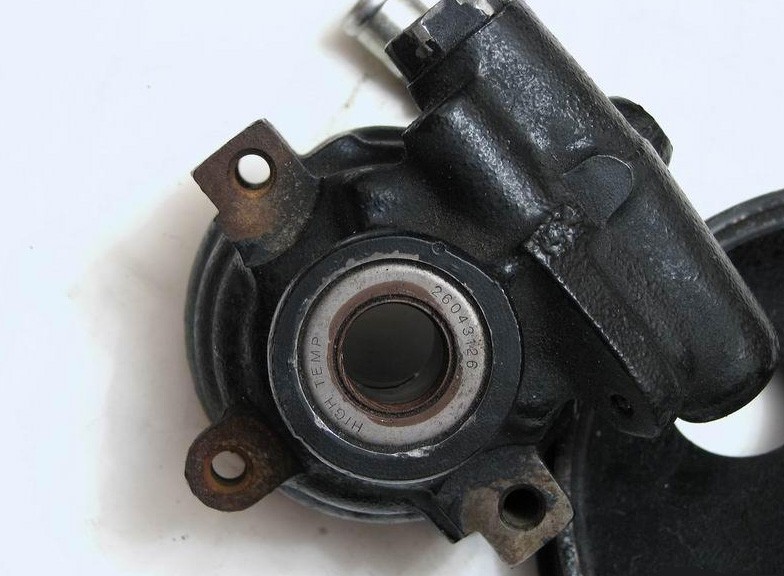

   И вот нашему взору открылся вид на сальник.

сальник гур

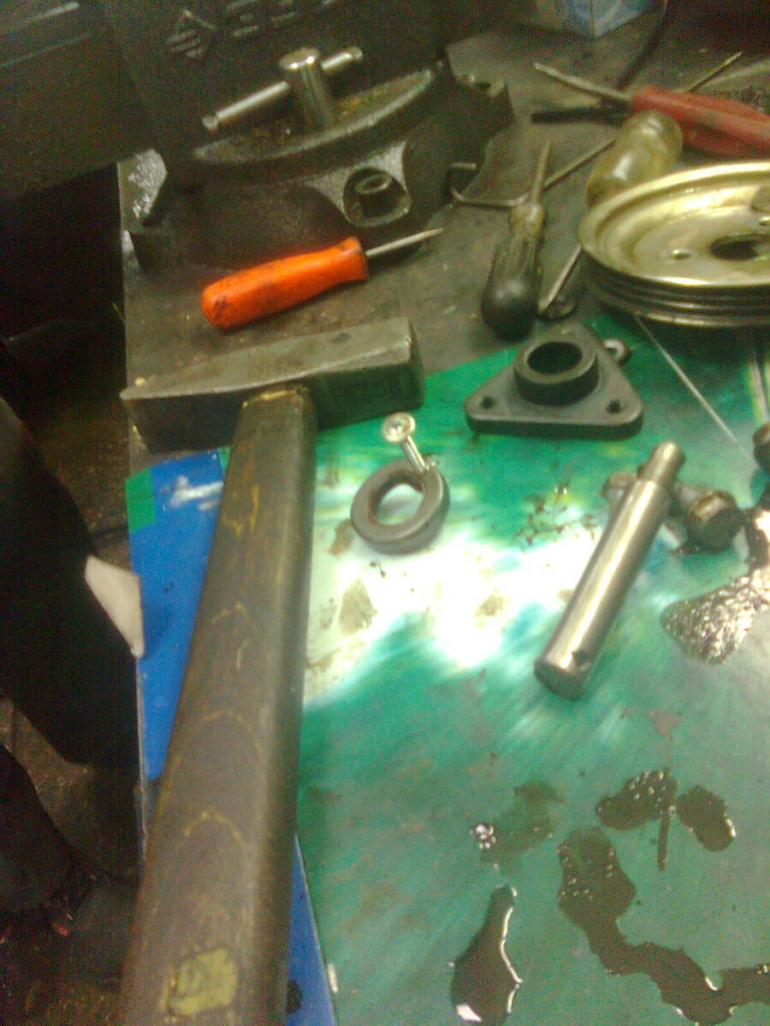

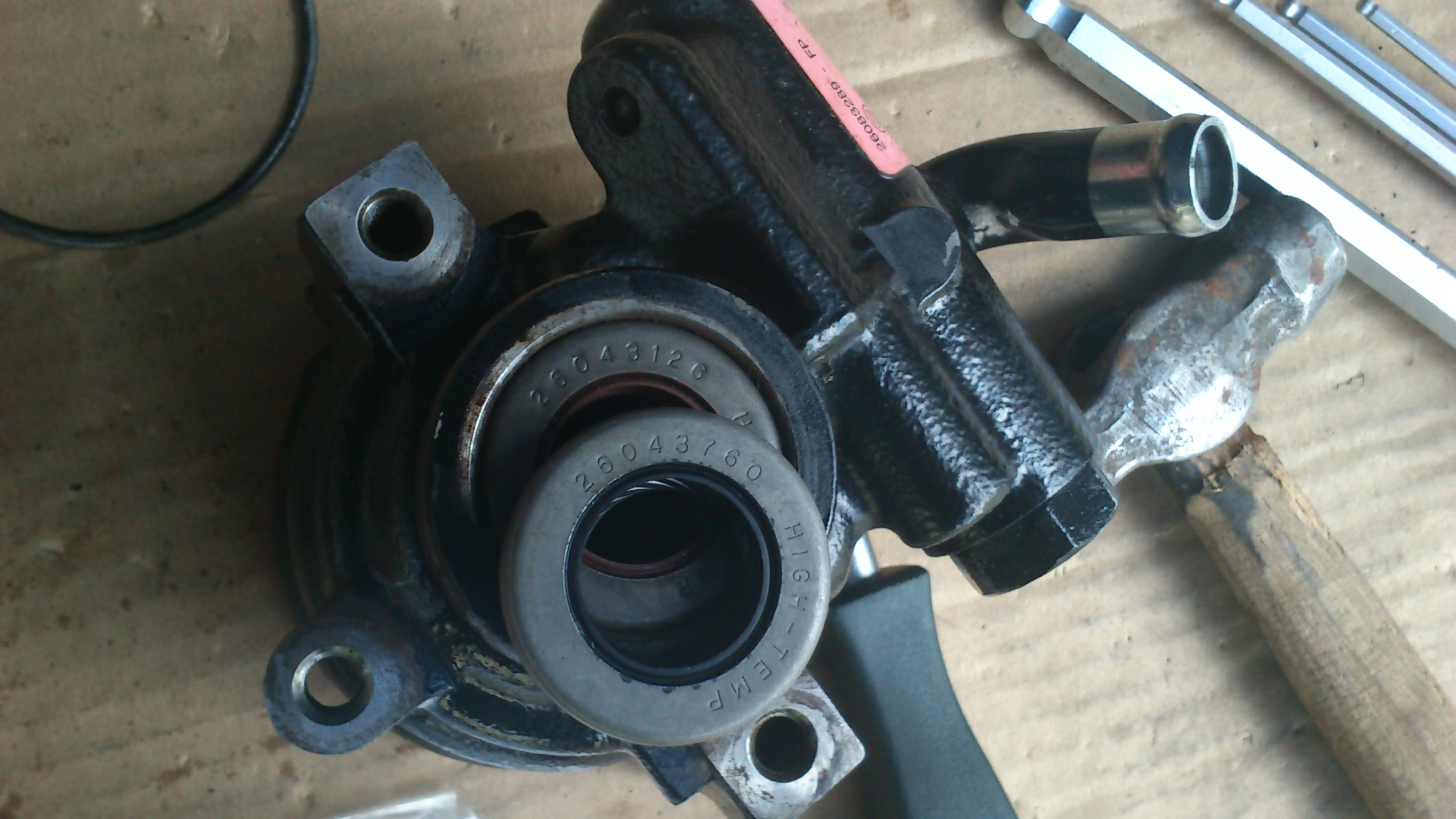

  Выбиваем старый сальник, устанавливаем новый.

сал сал

сальник

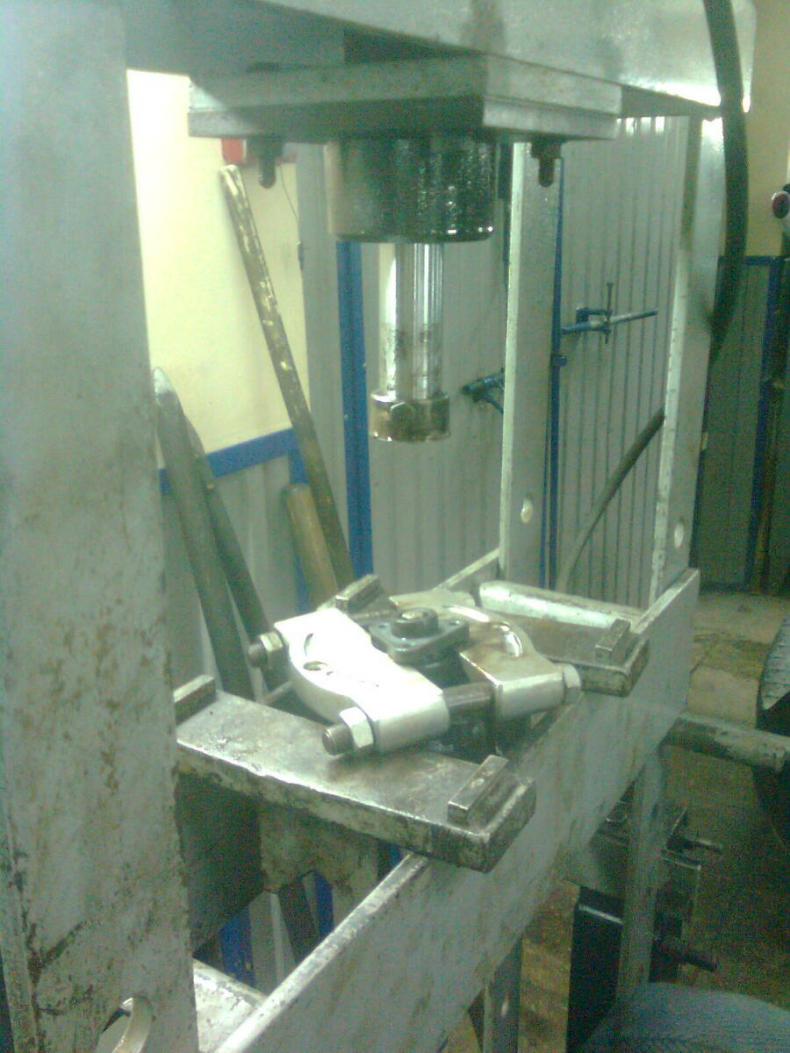

   Если под рукой имеется хороший пресс, то можно поступить следующим образом. Намного ускоряет процесс замены сальника, но в первом варианте за одно можно отследить и внутреннее состояние насоса.

гур гур

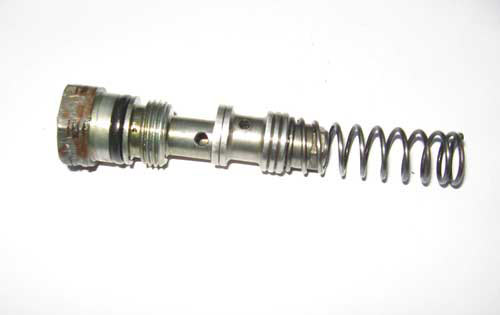

При переборке насоса может возникнуть необходимость в проверке состояния клапана. Выкручиваем штуцер с боку насоса и видим подпружиненный клапан управлением потока. Проводим визуальный осмотр на предмет выработки на самом клапане и в посадочном гнезде, а так же на наличие мусора и всякого рода инородных предметов. При обратной сборке необходимо соблюсти последовательность установки деталей именно так как показано ниже на фото, при неправильной установке насос не будет работать.

клап
