ЗАДНЯЯ ТОРМОЗНАЯ СИСТЕМА

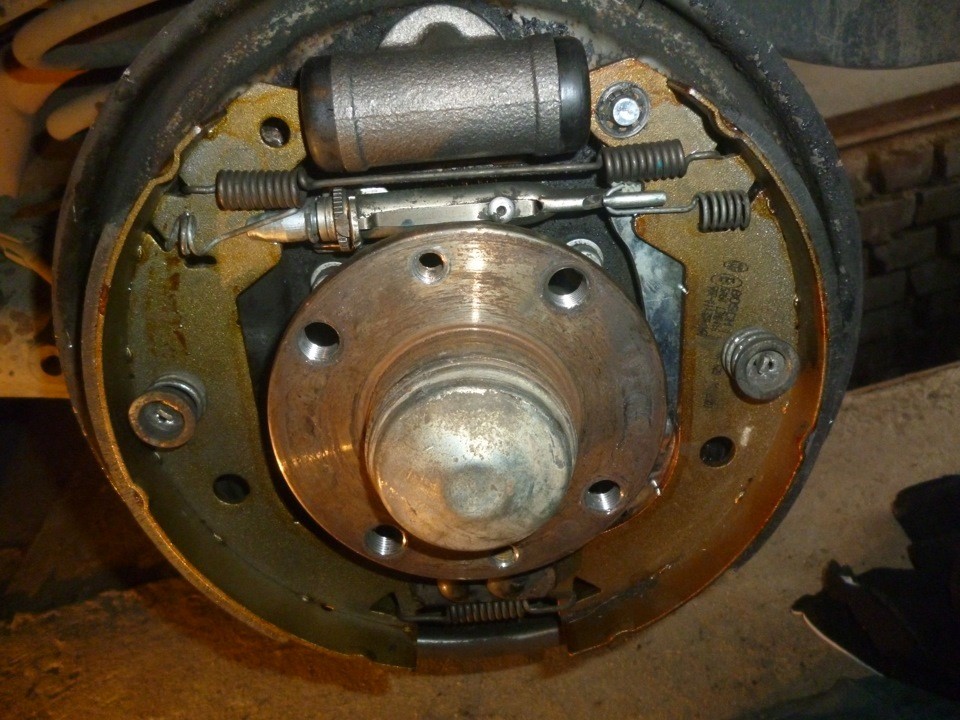

   Cтояночная тормозная система с тросовым приводом на тормозные механизмы задних колес.

ОЕМ коды запасных частей тормозной системы.

 7769850 - Барабан тормозной;
 77362453 - Задние тормозные колодки; С конвеера завода установлены тормозные колодки Bosch 0 986 487 629.
 7081423 - Задний тормозной цилиндр;
 7078614 - распорная планка правая;
 7078589 - распорня планка левая.

Коды заменителей тормозных колодок

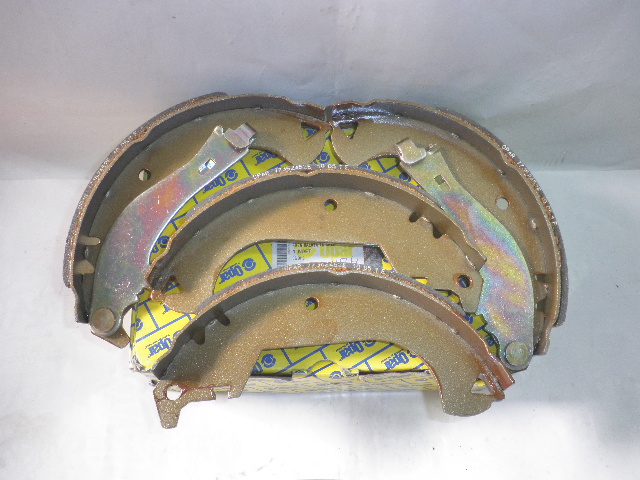

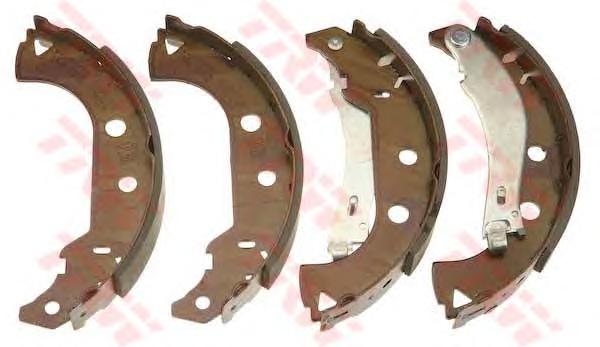

Без вмешательства в конструкцию колодок, идеально подойдут TRW GS8708 и LEX 32533

кол торм

При толщине фрикционных накладок менее 1,5 мм тормозные колодки следует заменить.

торм кол

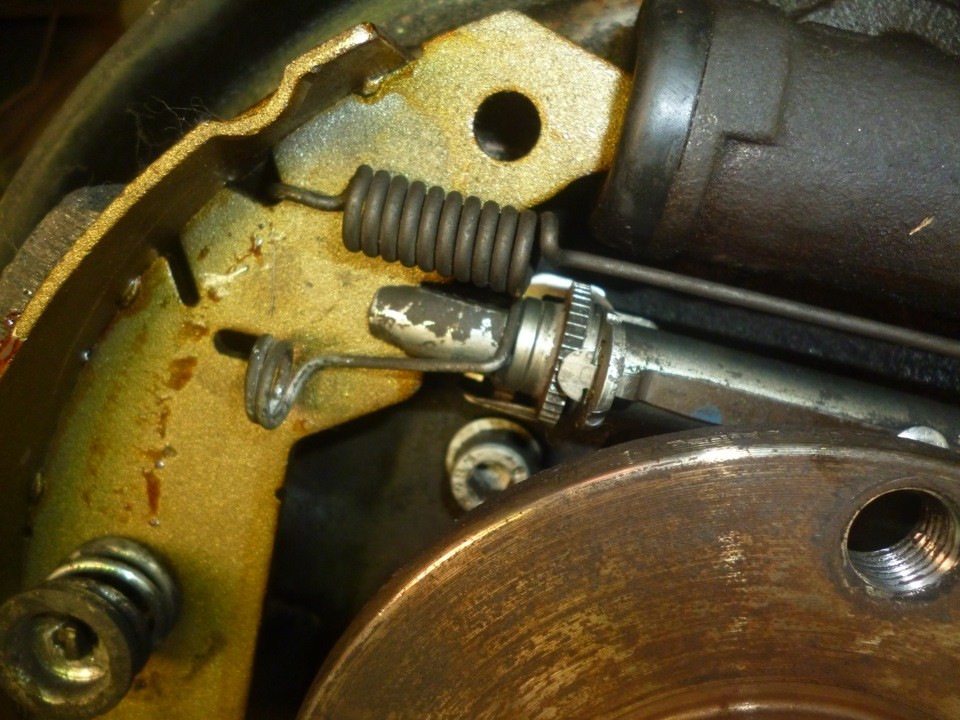

Детали распорной планки с регулятором зазоров левого тормозного механизма не взаимозаменяемы с соответствующими деталями правого тормозного механизма. На левом регуляторе зазора «левая» резьба, на правом -«правая».

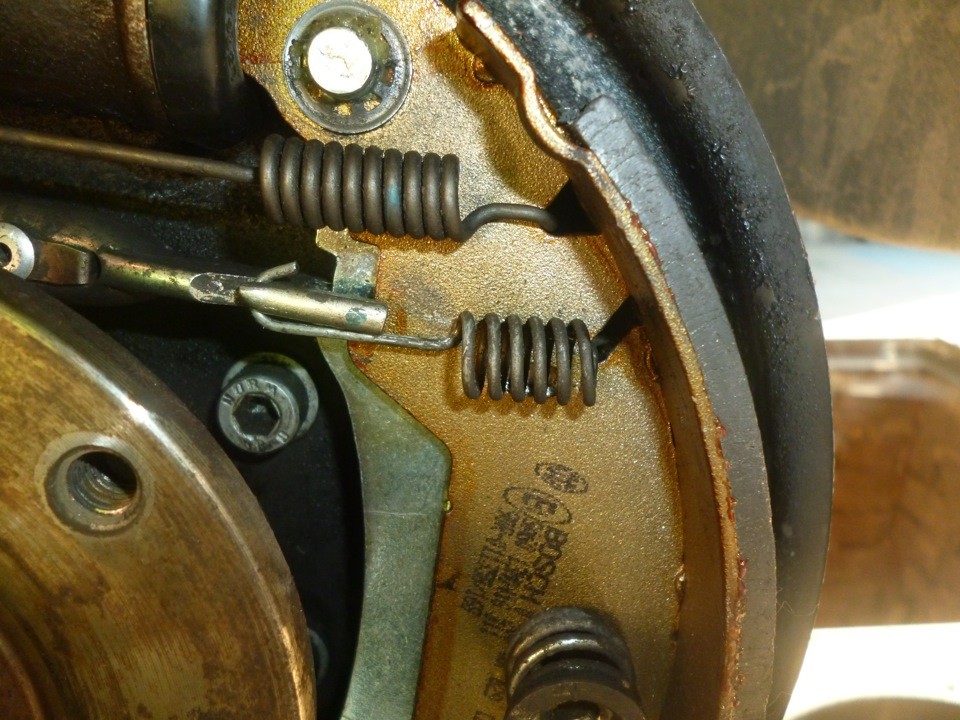

Передняя и задняя колодки заднего тормозного механизма различаются по конструкции (накладки на передней и задней колодках приклеены в разных местах ободьев колодок). Помимо этого задние тормозные колодки могут различаться как левые и правые после присоединения к ним с помощью заклепочной оси и стопорной шайбы разжимных рычагов привода стояночного тормоза.

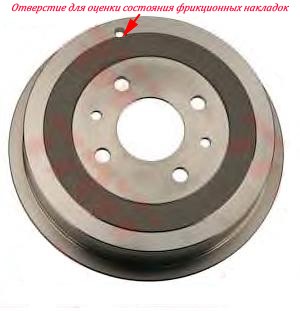

  Тормозной барабан внешний вид.

торм бараб

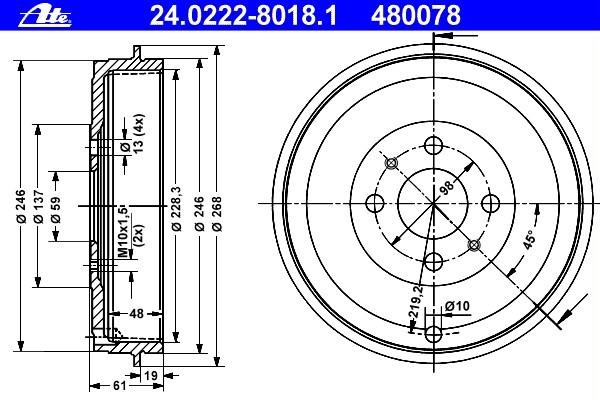

Характеристики тормозного барабана. Мах внутренний размер, при котором барабан выбраковывается 230 мм. На внутренней стороне тормозного барабана выштампован максимально допустимый рабочий диаметр.

торм бараб

   Для снятия тормозного барабана необходимо выкрутить два направляющих штифта. В отверстиях (указано красной стрелкой) будет резьба, теперь вкручиваем туда два подходящих болта и поочередно подтягивая их, выжимаем тормозной барабан. Также место посадки барабана на ступицу желательно пролить WD-40, будет легче идти.

бар

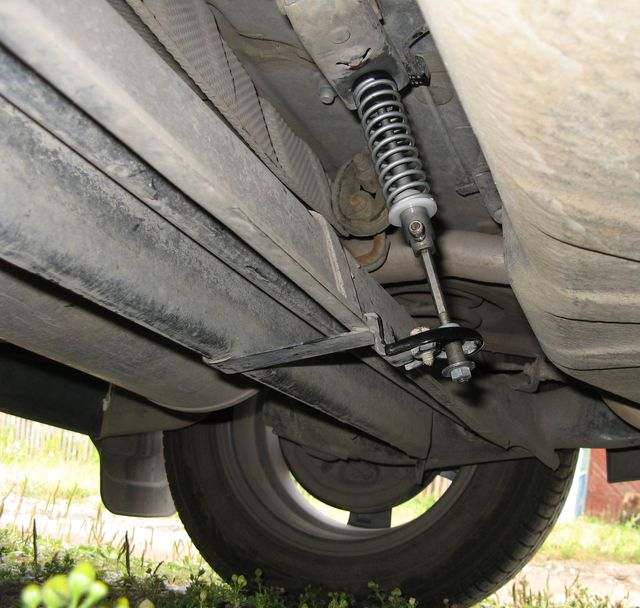

Модернизация тяги механизма регулировки тормозных усилий.

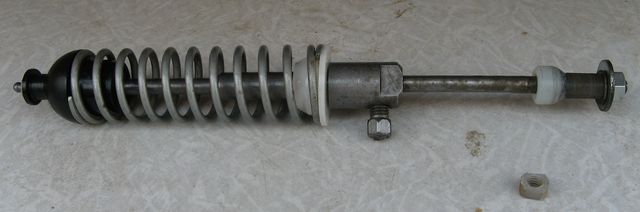

Чтобы тяга не вылетела (ну уж если и вылетела, то не потерялась!) необходимо проделать следующие мероприятия:
1. Снять эту тягу с машины.


 тяга

2. Открутить пластмассовую регулировочную втулку тяги и укоротить её со стороны шлицов на 2 мм. Закрутить втулку обратно на тягу.

тяга

3. Установить тягу на место.

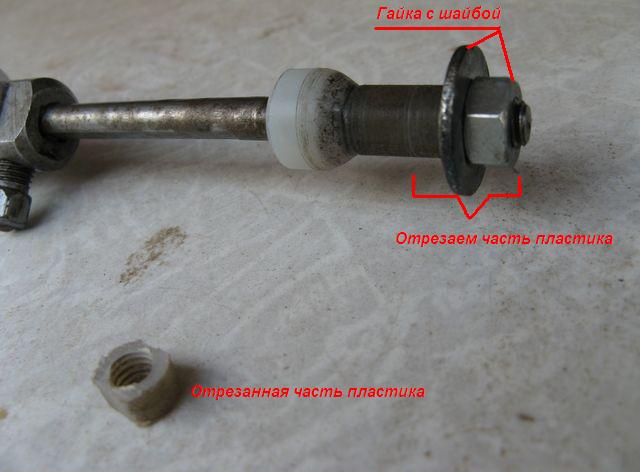

4. Подобрать шайбу (наружный диаметр должен быть больше отверстия под втулку) со стороны доработанной втулки и законтрогаить её гайкой.
Теперь если даже тяга вылетит из механизма регулировки тормозных усилий, шайба не даст ей потеряться!

тяга

Как быть если всё же тяга потерялась?


1. Приобрести на авторазборе.
2. Изготовить самому из подручных средств. Ниже приведён отчёт одного из владельцев.

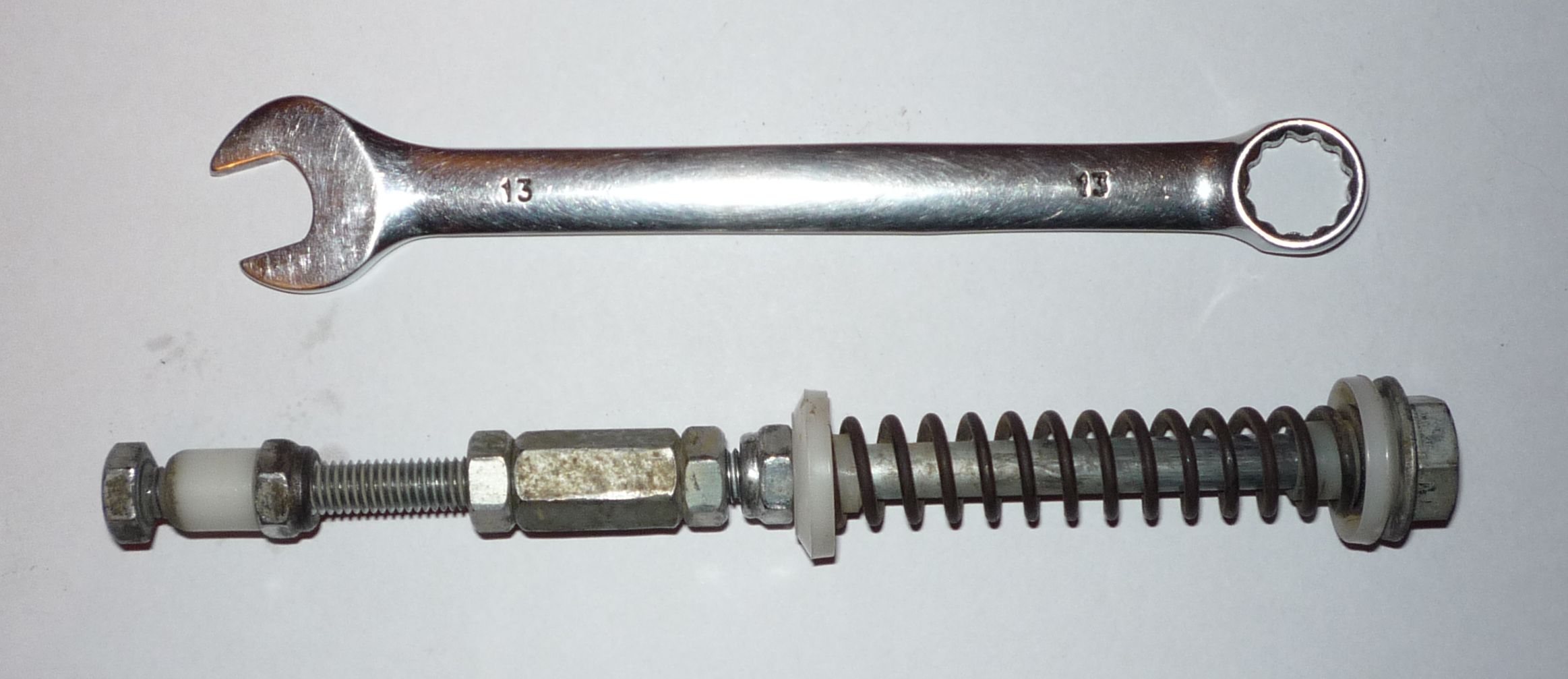

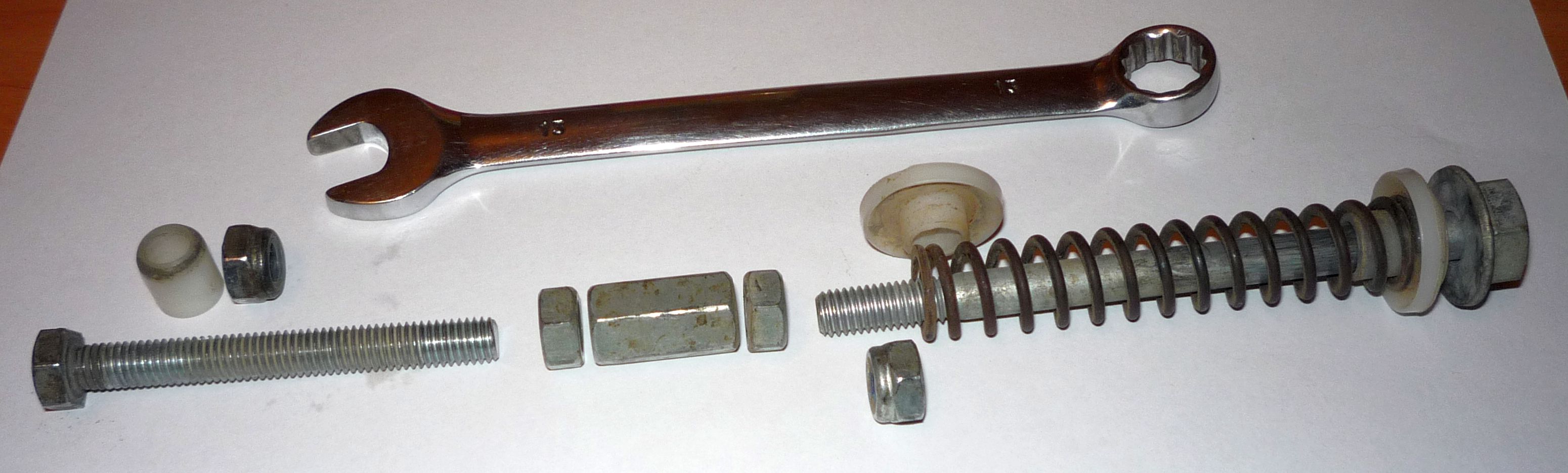

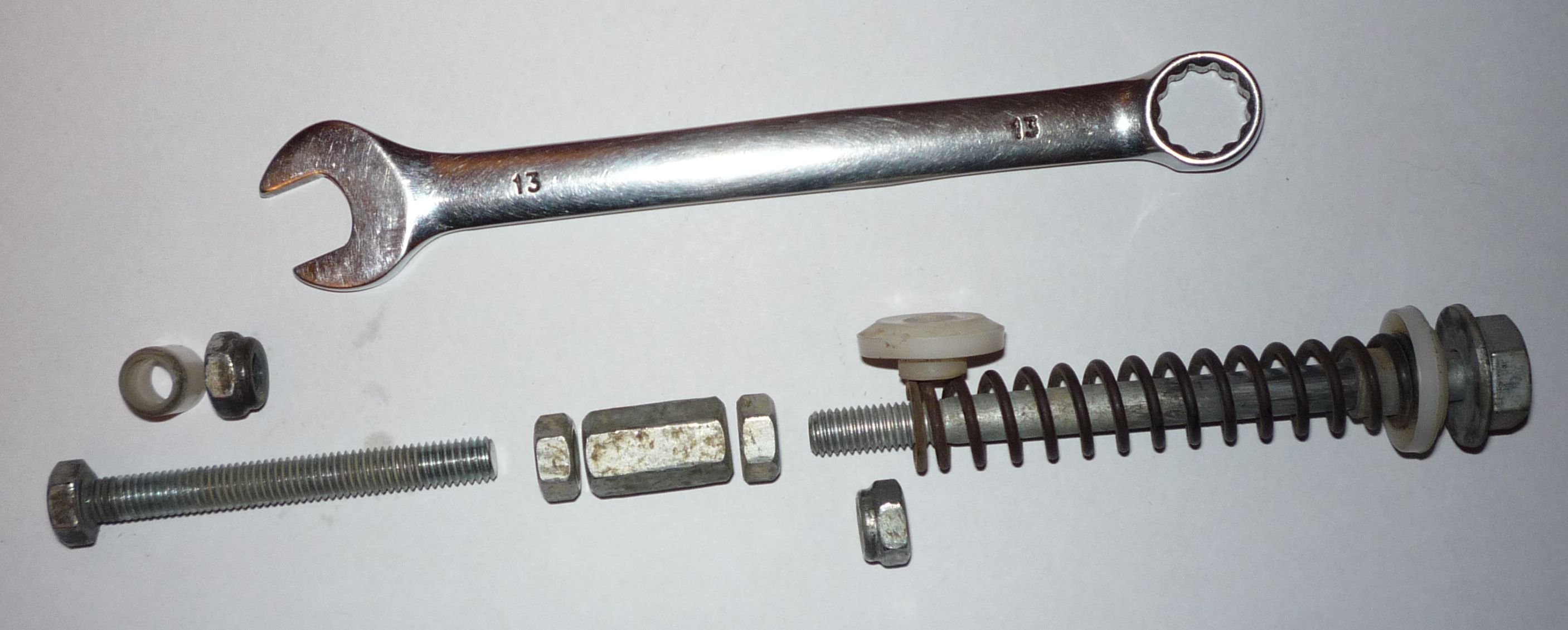

Приобретаем или находим в своих закромах: 2 болта на 8, длина 75 и 115 мм. Длинный болт, это толи от стартера толи от генератора ВАЗ с длинной безрезьбовой частью. Соединяющая муфта 25 мм. 2 гайки самостопорящиеся 2 обычные, 1 шайба с отверстием на 8 широкая. 2 широкие пластиковые втулки с отверстием на 8 для крепления раковин к стене (продают так же эксцентриковые надо найти обычные) диаметр 25 мм. 1 маленькая пластиковая втулка на 8 диаметр 10-12 мм, ее конец который упирается в ухо на балке округляется в дрели. При установке не забудьте законтрить соединительную муфту гайками с двух сторон после того как подберете нужную длину, надо будет 2 ключа на 13.
Пружина длина 85, диаметр 15-20, но не меньше иначе будет скрежетать на каждой кочке об длинный болт, диаметр прутка пружины 2 мм.

тяга тяга



тяга тяга



Настройка:

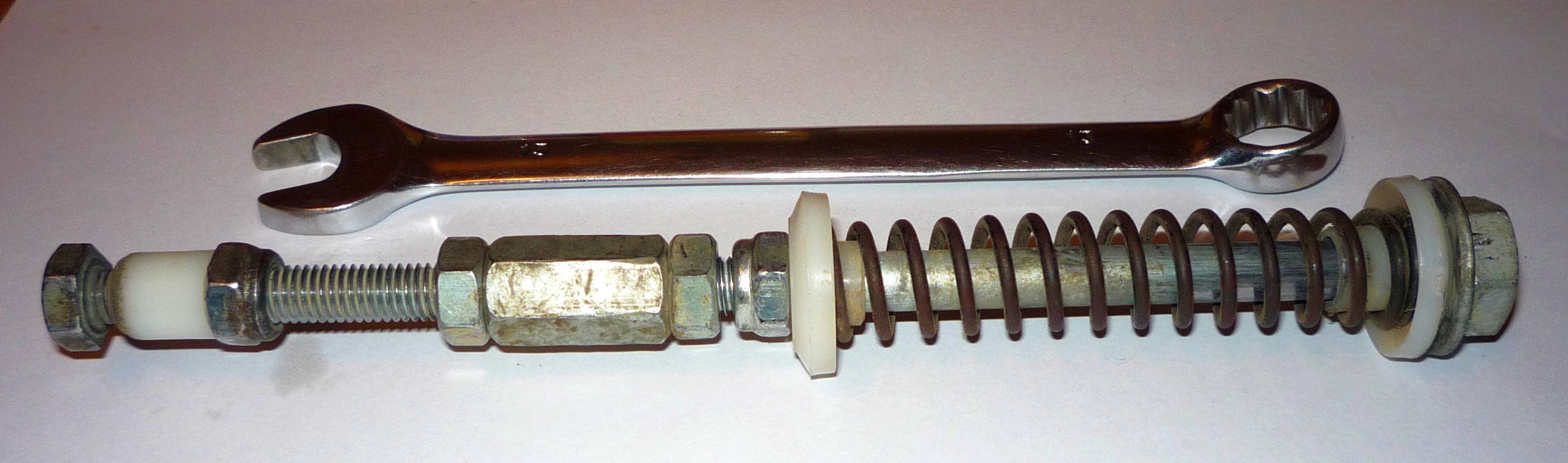

Подбираем длину штока так, чтоб шляпа длинного болта на незагруженной машине на ровной площадке поднималась на 1 см над лапкой РТУ, шайбу тоже наверх, она просто будет лежать на лапке сверху. Снизу на лапку давит только верхняя широкая пластиковая втулка штока. Длина штока регулируется вкручиванием-выкручиванием болтов в соединительную муфту, потом необходимо обязательно её контрить. Натяжение пружины регулируется гайкой с пластиком, что на нижней широк пластиковой втулке, ей по сути и регулируется тормозное усилие задних колёс. Нижняя тонкая пластмасска упирается скругленным концом в ухо на балке, подпирается гайкой с пластиком. Должен быть небольшой люфт по вертикали 2 мм.
