СНЯТИЕ МЕХАНИЗМА ЗАКРЫВАНИЯ (ВЫКЛЮЧАТЕЛЬ) ЛЕВОЙ ПЕРЕДНЕЙ ДВЕРИ



зам

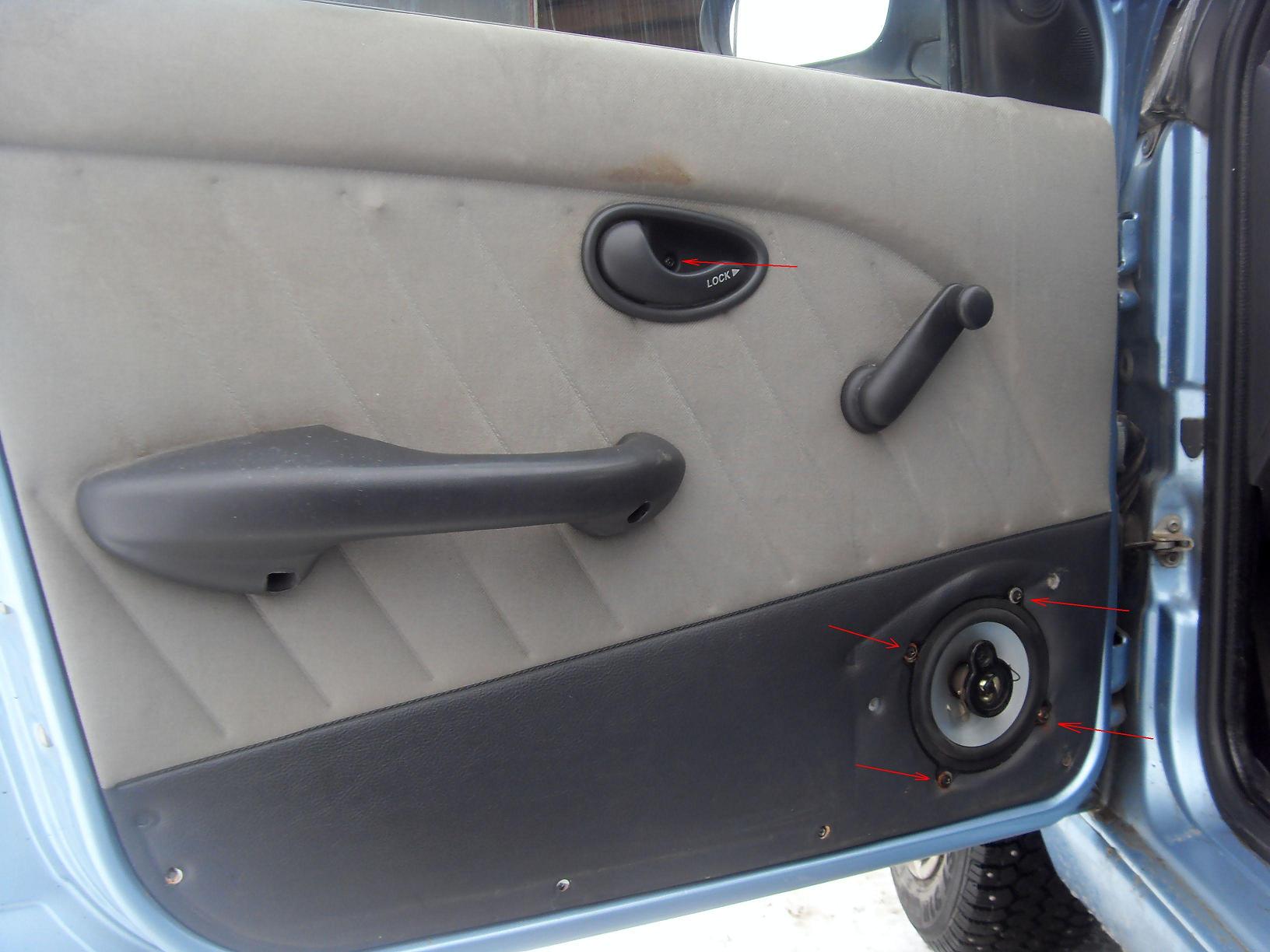

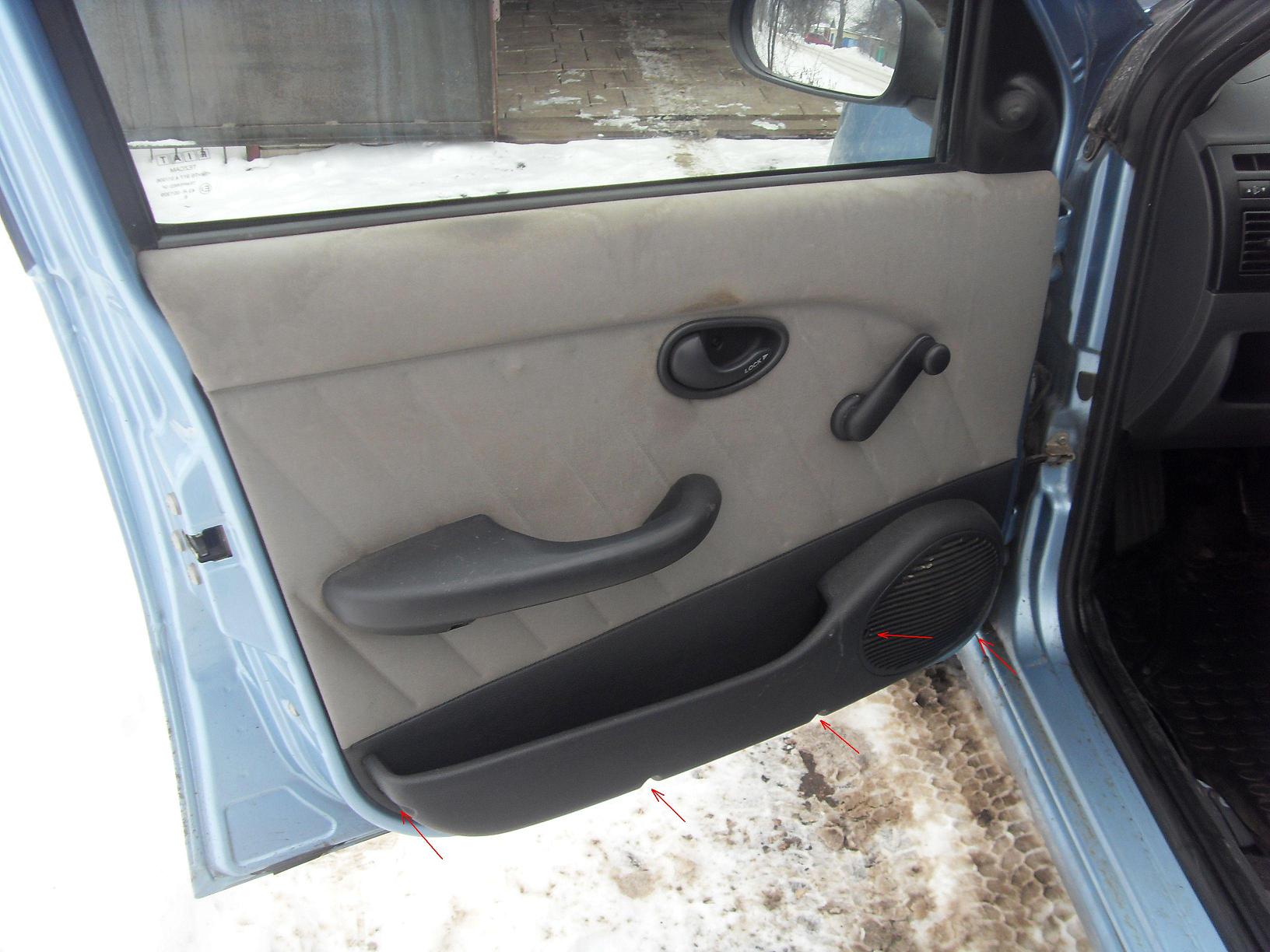

Откручиваем накладку двери — 5 саморезов.

зам

4 винта крепления динамика и один винт накладки ручки.

зам

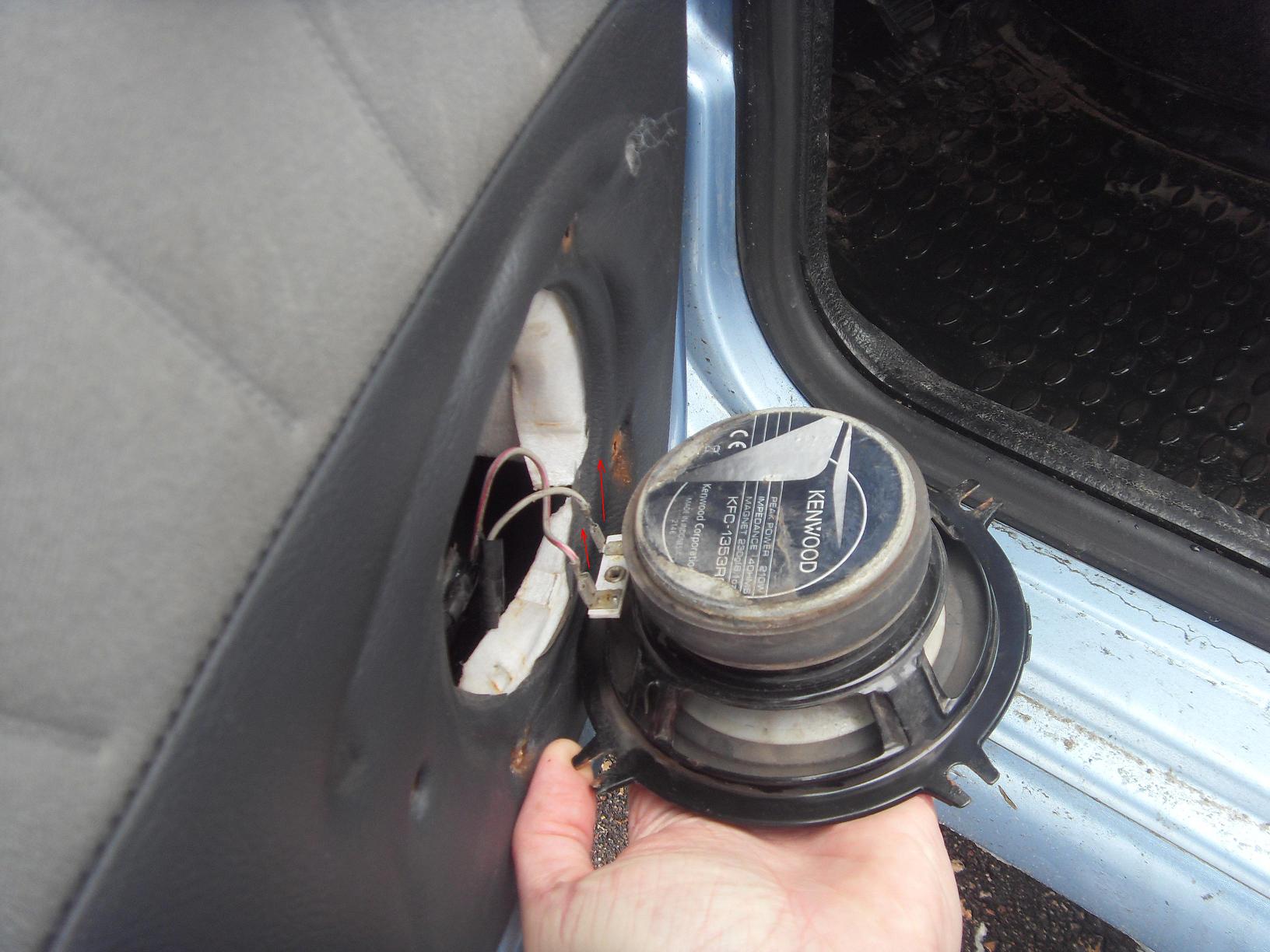

Вытаскиваем динамик, отсоединяем провода.

зам

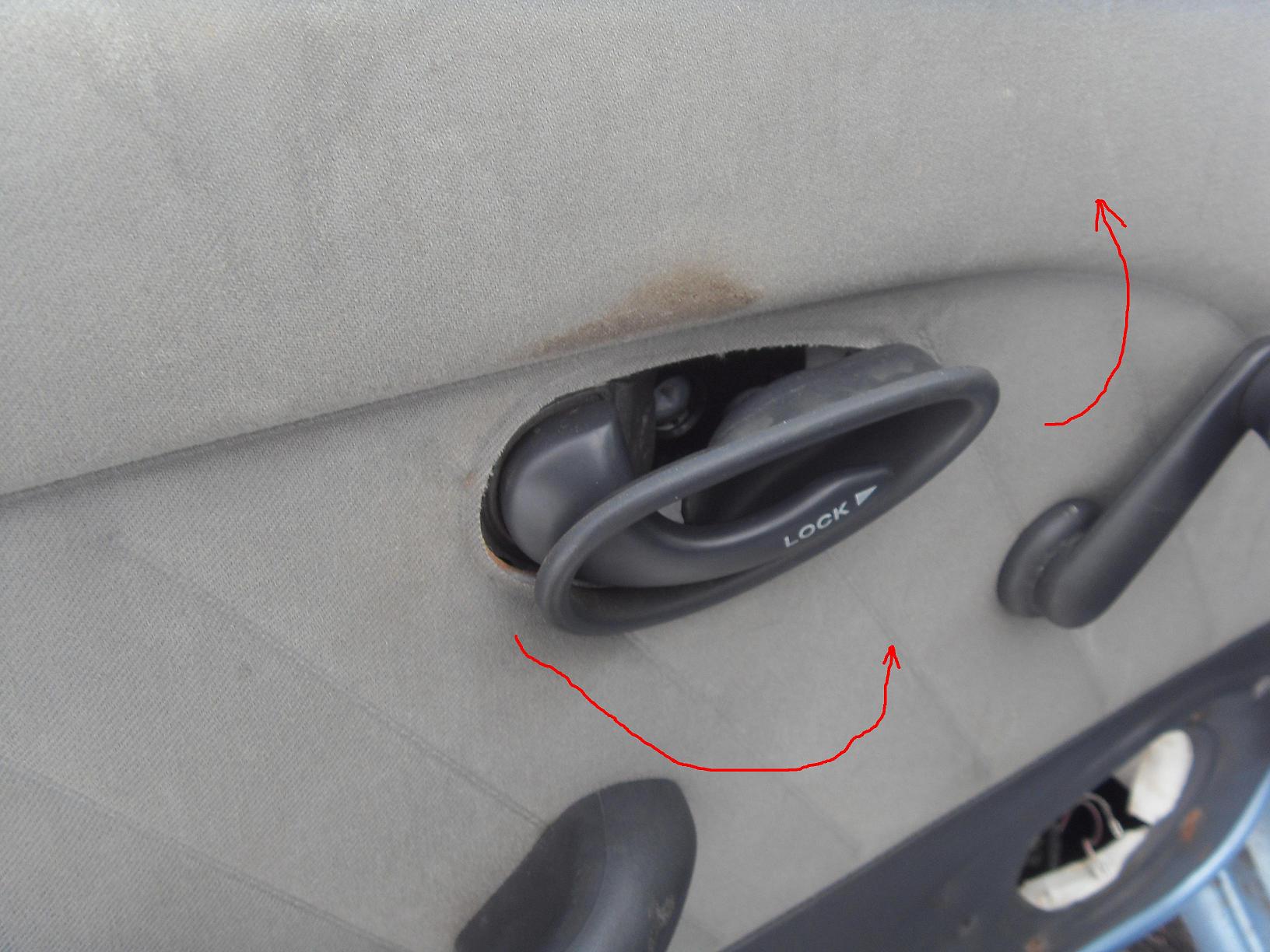

накладку слева тянем на себя и чуть вверх, в это же время справа также — чуть на себя и прокручиваем вверх и она стягивается по ручке.

зам зам

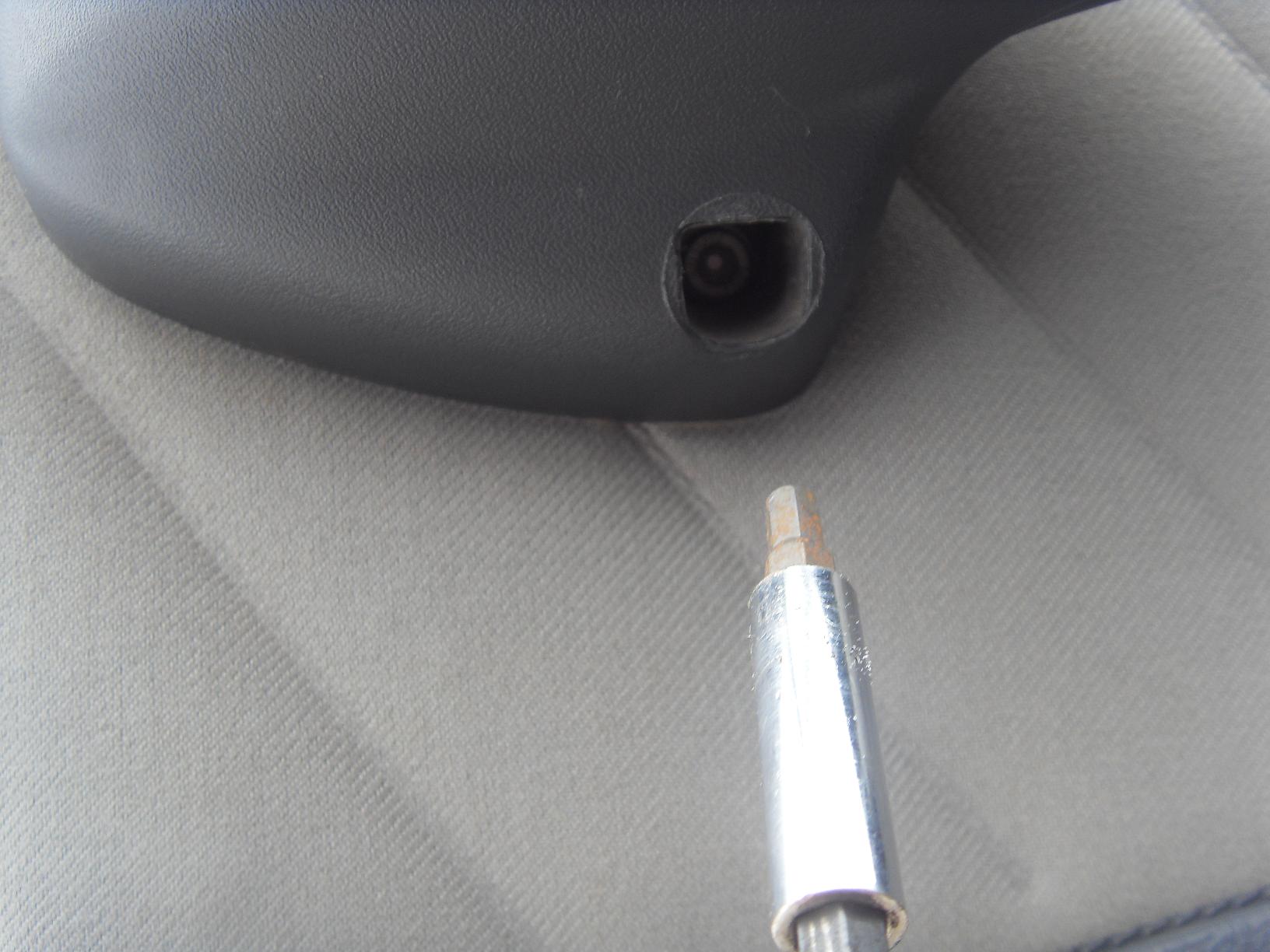

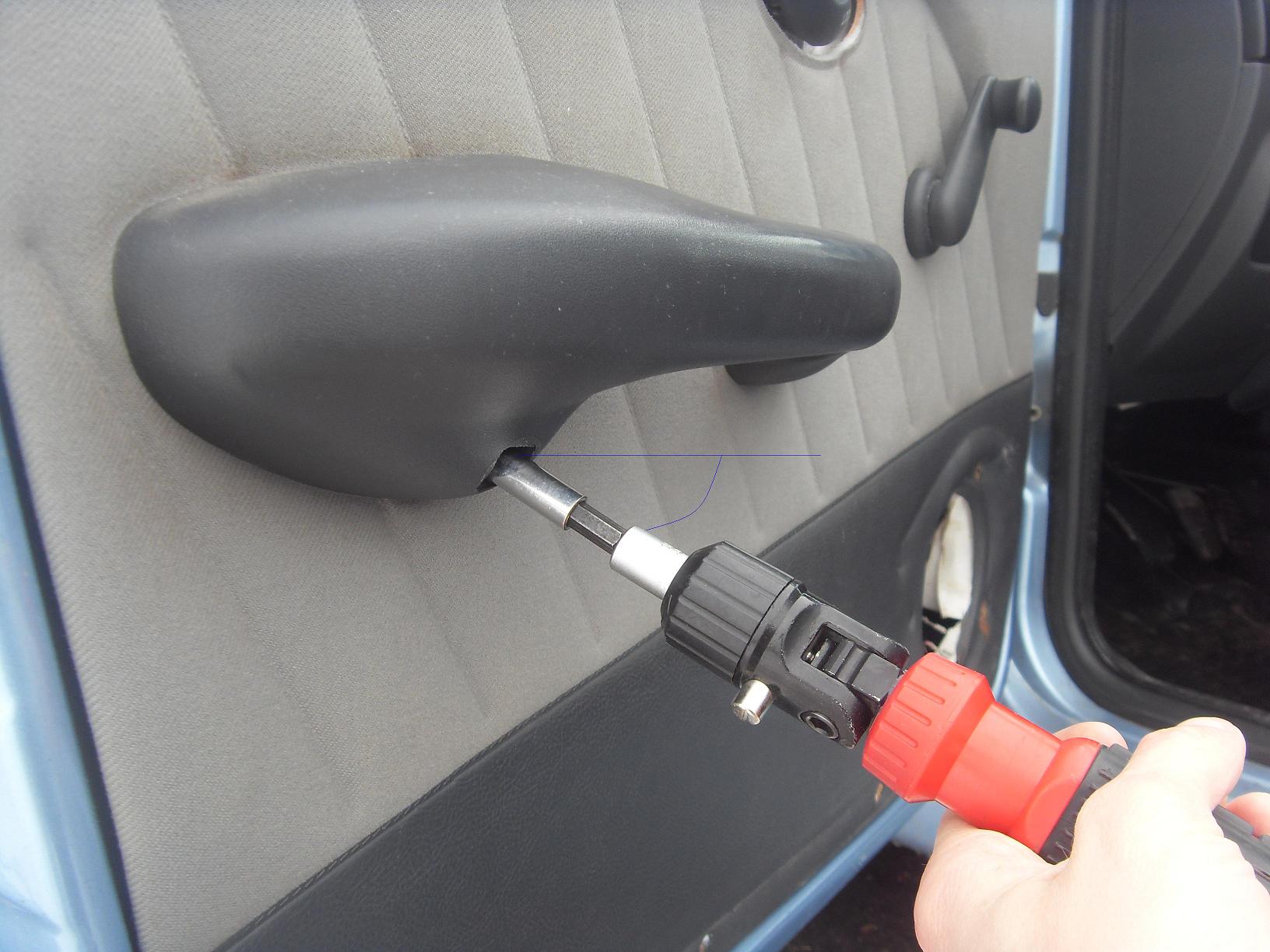

далее выкручиваем болты крепления ручки. Который ближе на фото под большим углом, который дальше на фото — угол маленький (острее).

зам

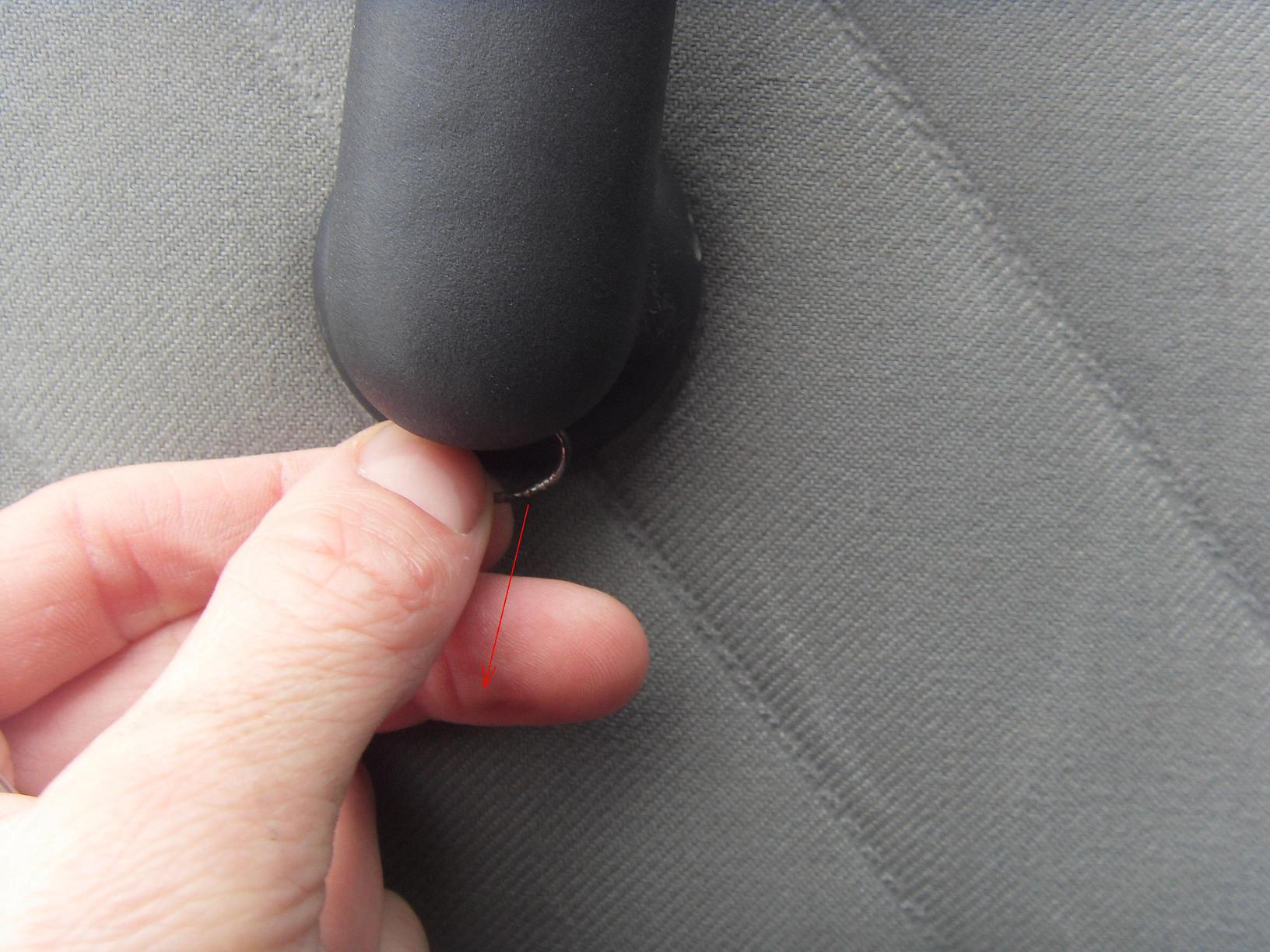

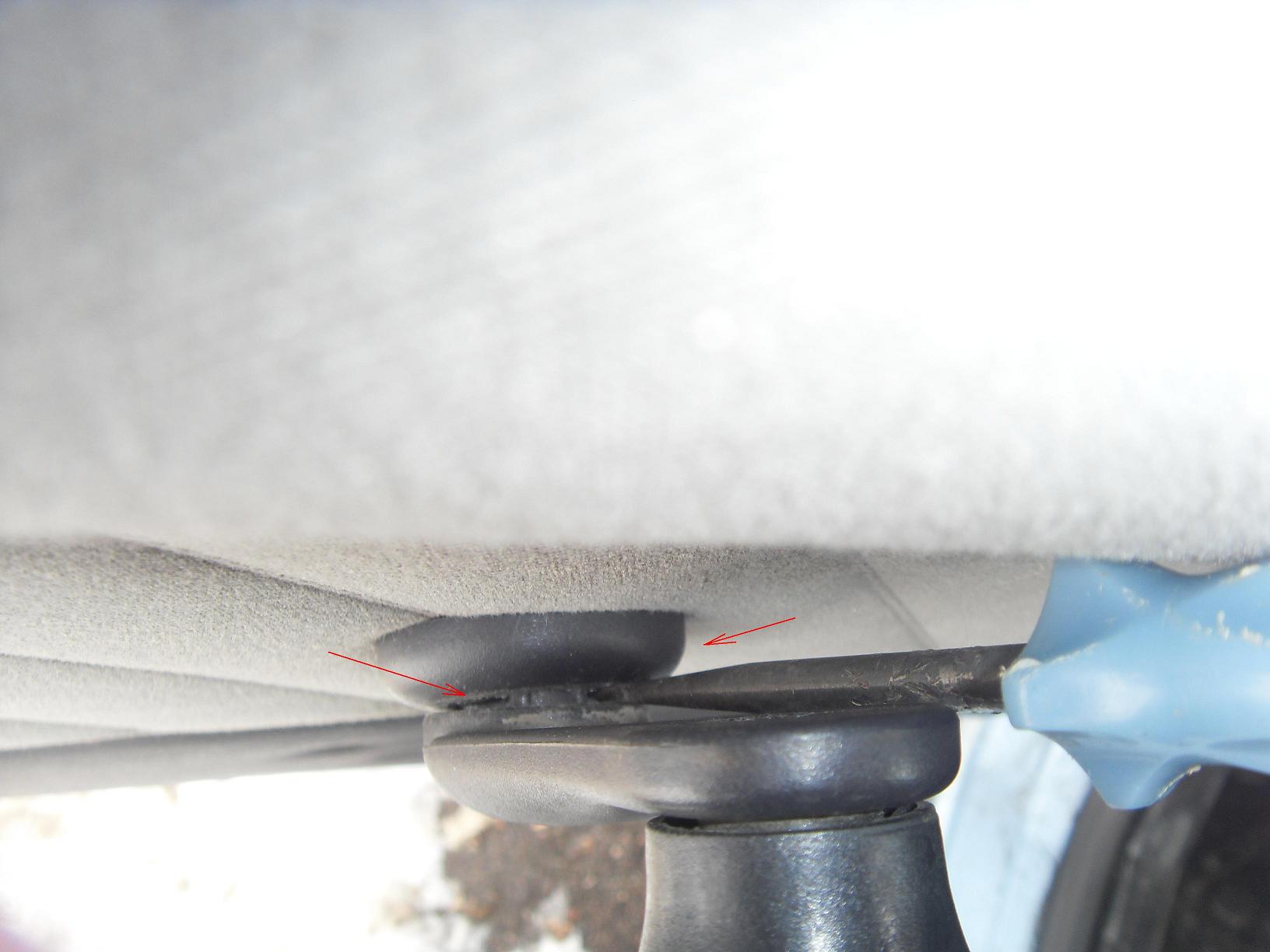

теперь самое интересное (почему-то для многих) — снятие ручки стеклоподъемника. Натягиваем конец ручки на себя, в образовавшуюся щель в месте соединения вставляем шлицевую отвертку (или две) по краям, как на фото, чтобы отвертки уперлись в усики ОМЕГАобразной удерживающей скобы и аккуратно надавливаем сверху-вниз и следим с противоположной стороны когда она появиться (иначе может резко выстрелить и отскочить в неизвестном направлении — по опыту, благо нашел.

зам

извлекаем скобу.

зам

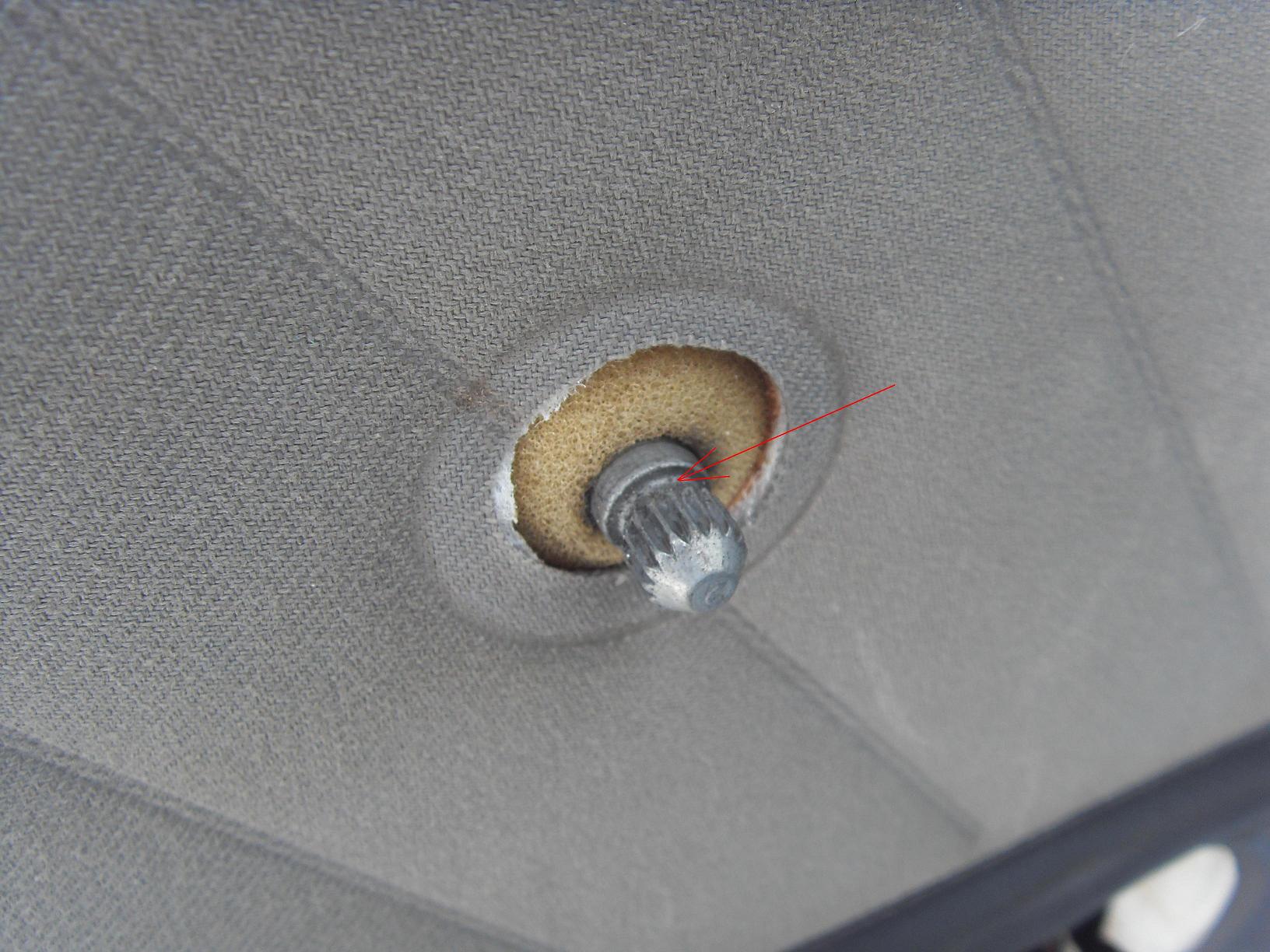

снимаем ручку. Стрелкой обозначен паз, в которой фиксируется скоба

зам зам

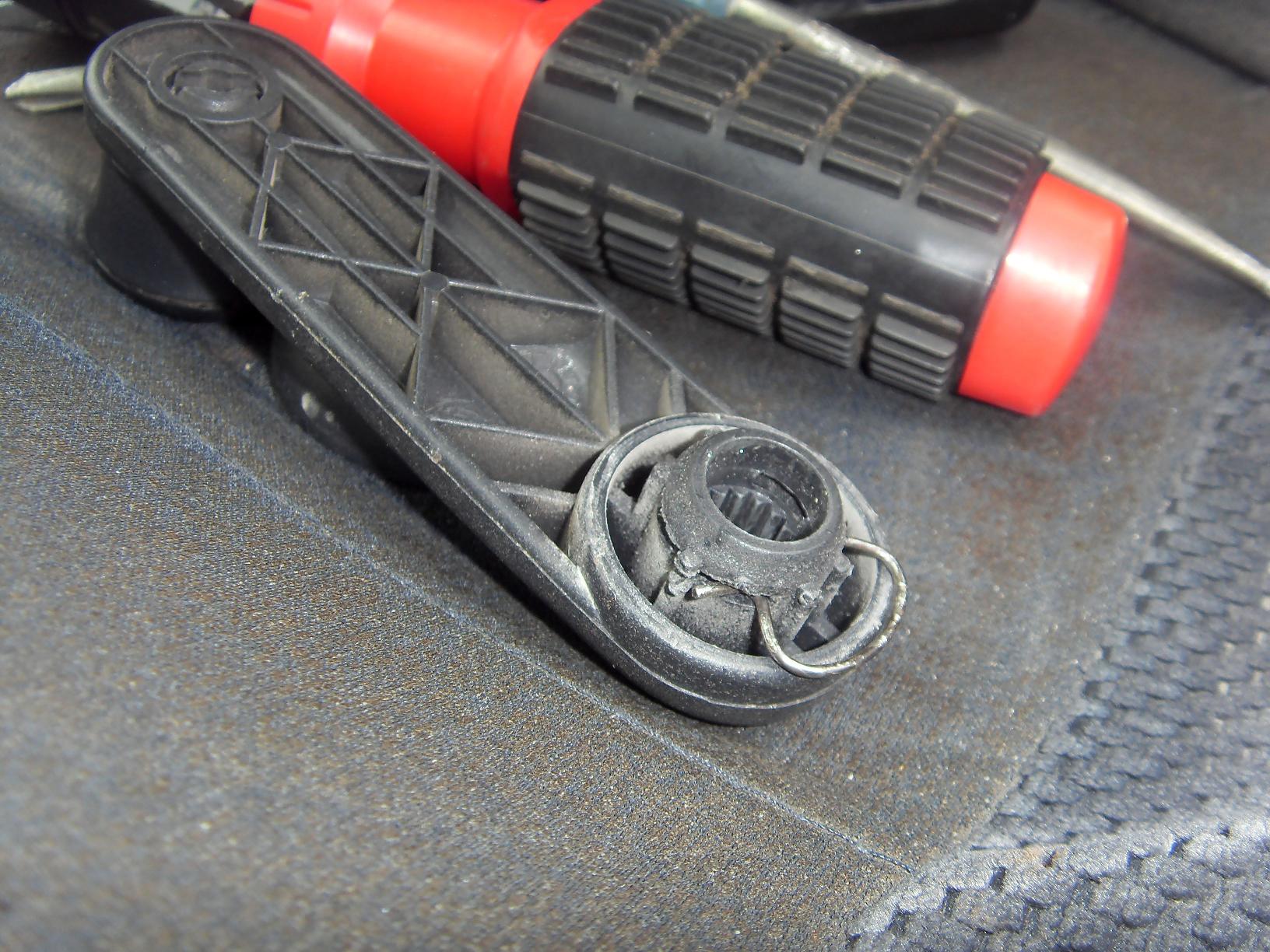

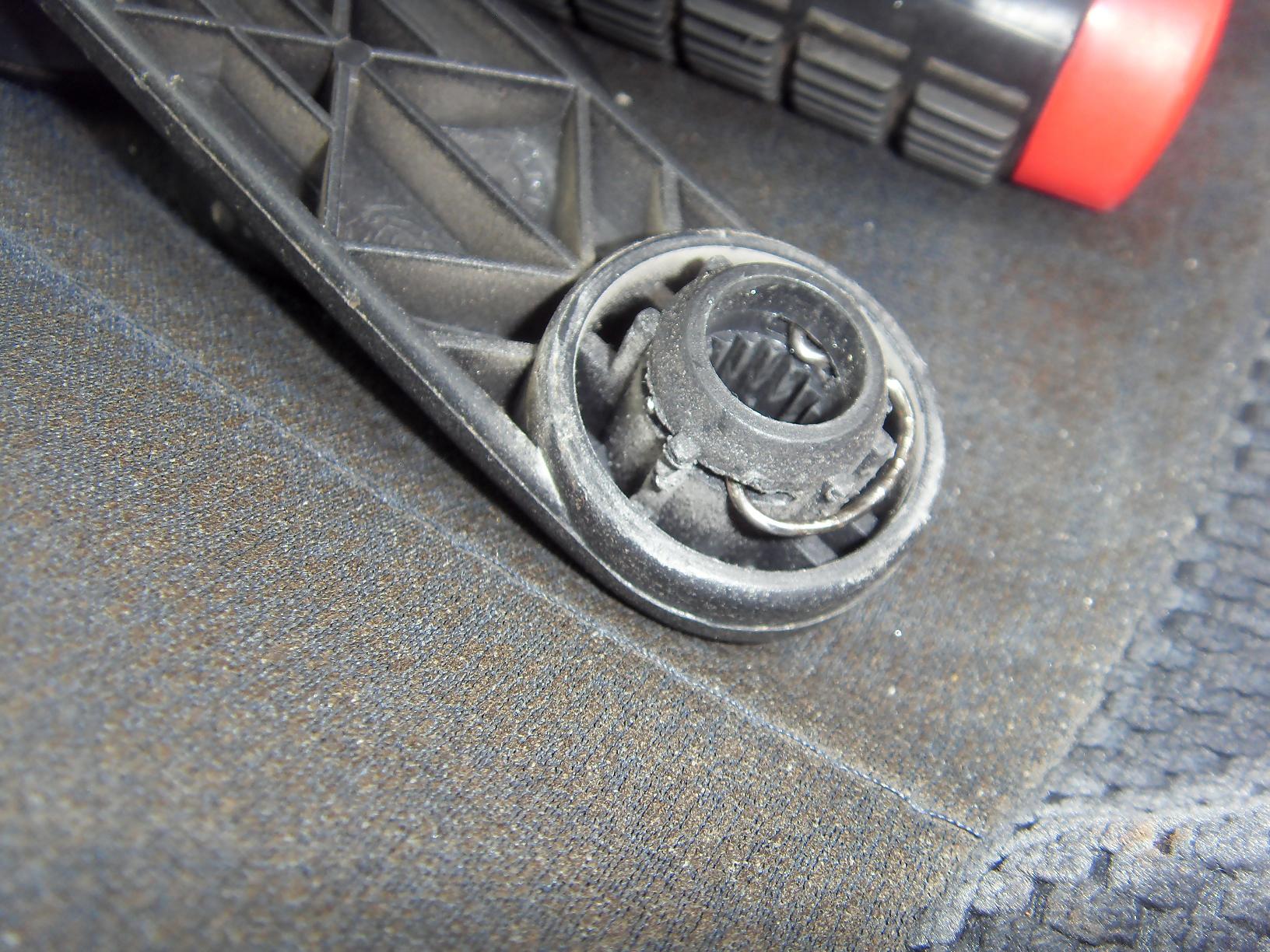

скоба на своем месте в нормальном состоянии (когда ручка одета на шток). Выступающими усиками она держит всю ручку.

зам

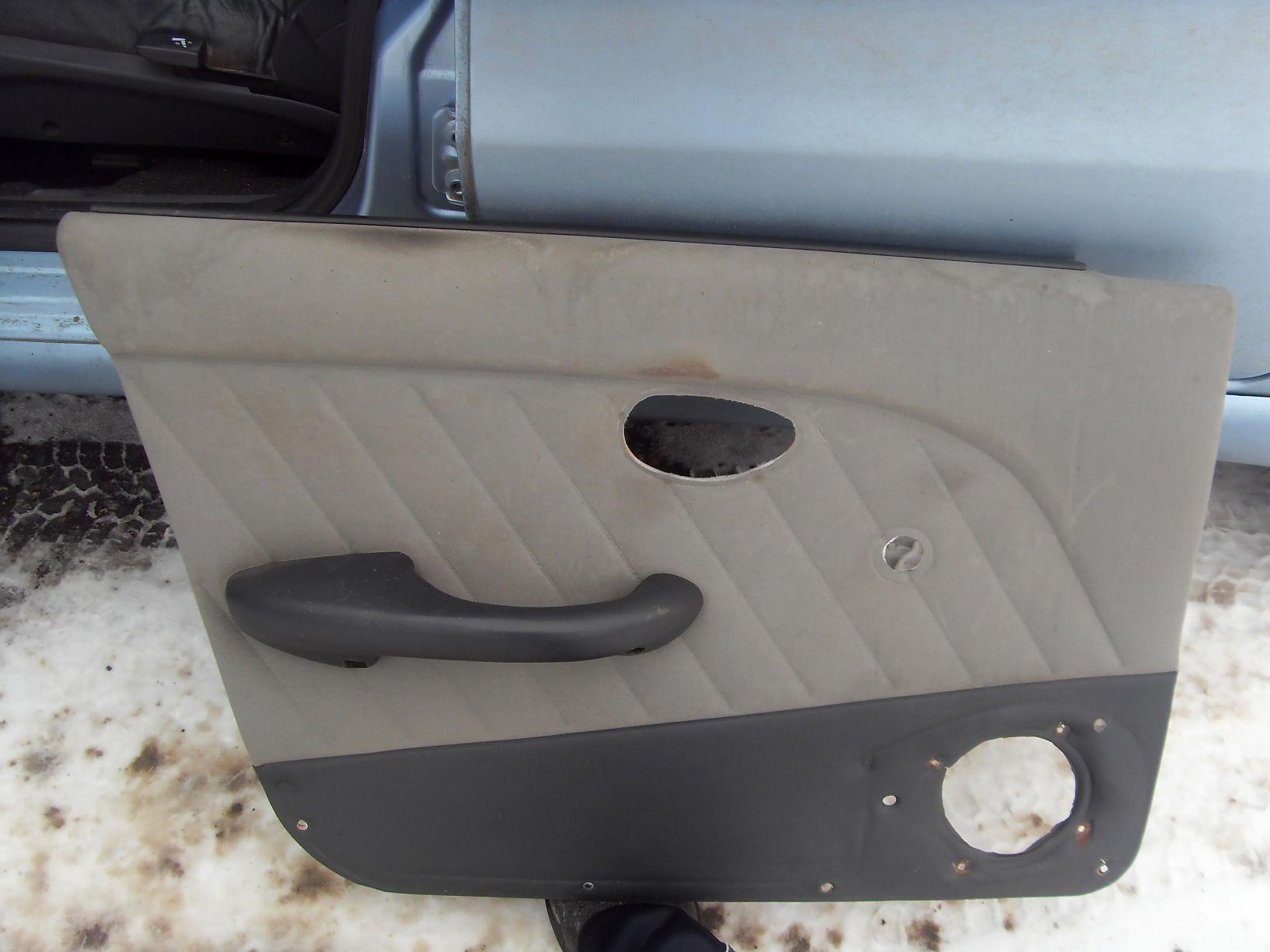

з крепежа поломаны, меняем. (кстати, обивку двери снимал раз 5 и всего-то три крепежа обломал).

зам

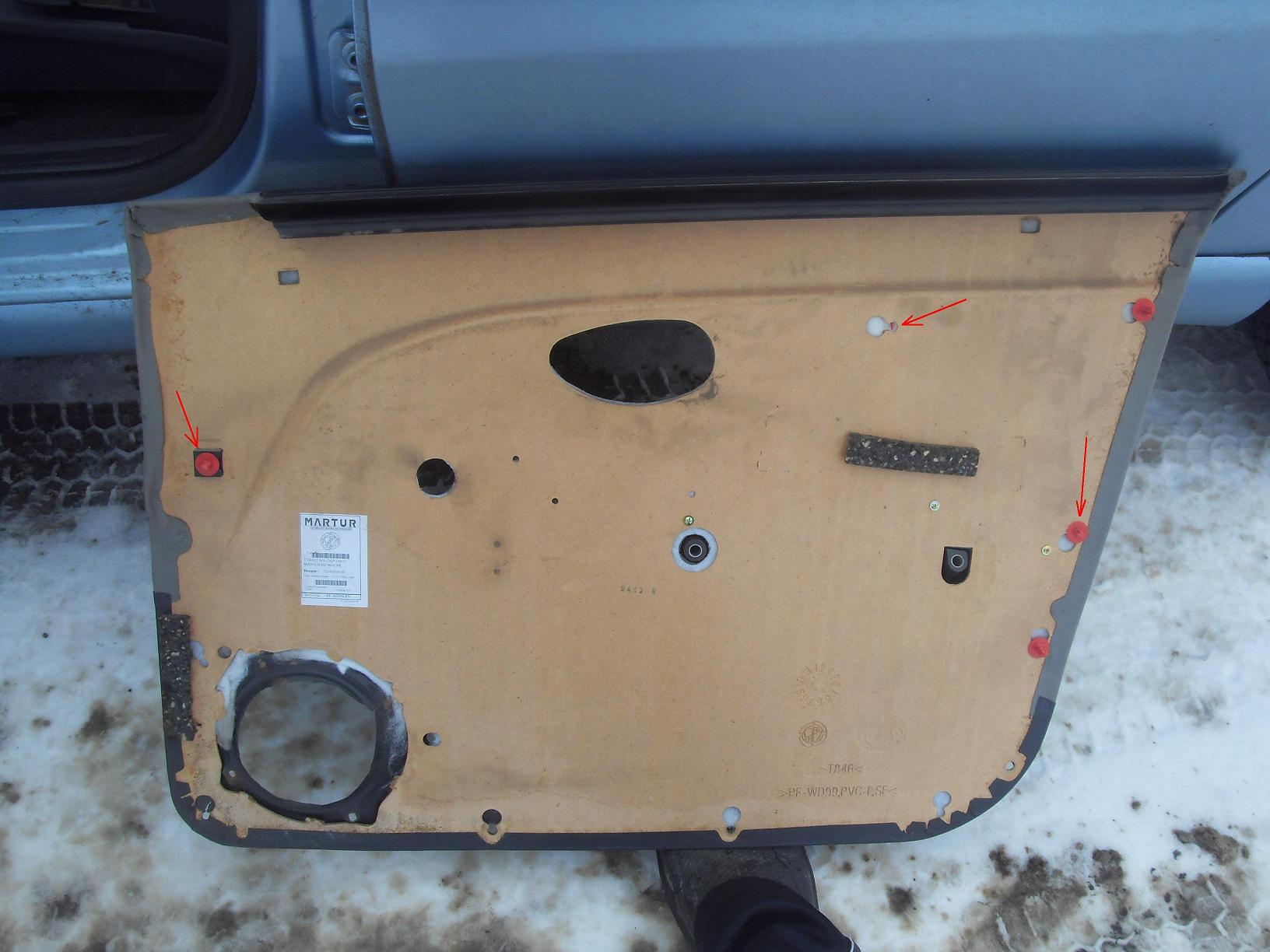

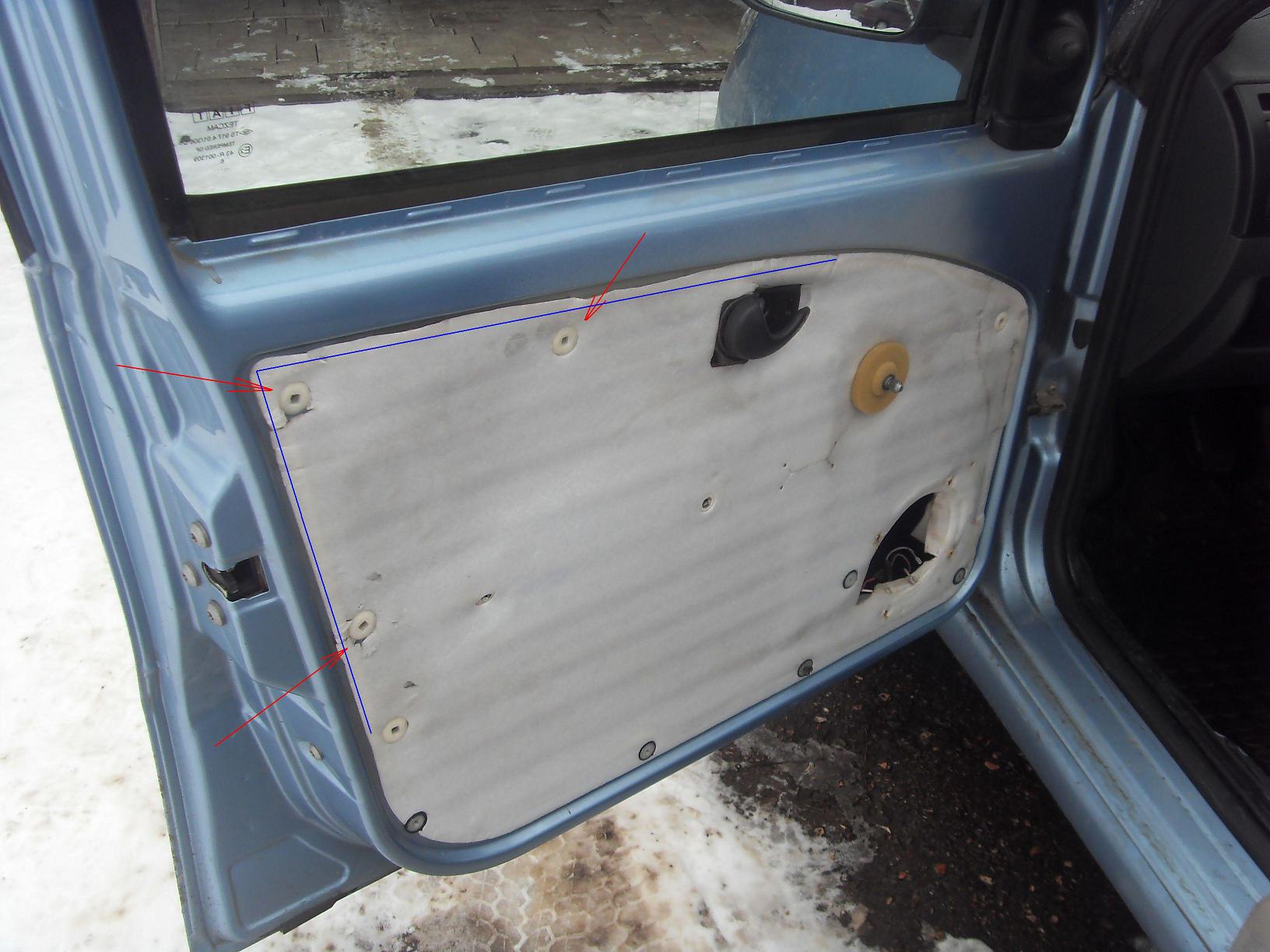

Обивка двери снимается просто. Поддеваем пальцами снизу и аккуратно тянем на себя, преодалевая сопротивление крепежей в пистонах (крепежи могут поломаться, поэтому хорошо бы иметь в запасе несколько). Далее достаем 3, отмеченные стрелками, пистоны и делаем надрез уплотнителя (синяя линия — больше не надо для снятия замка).

зам



зам

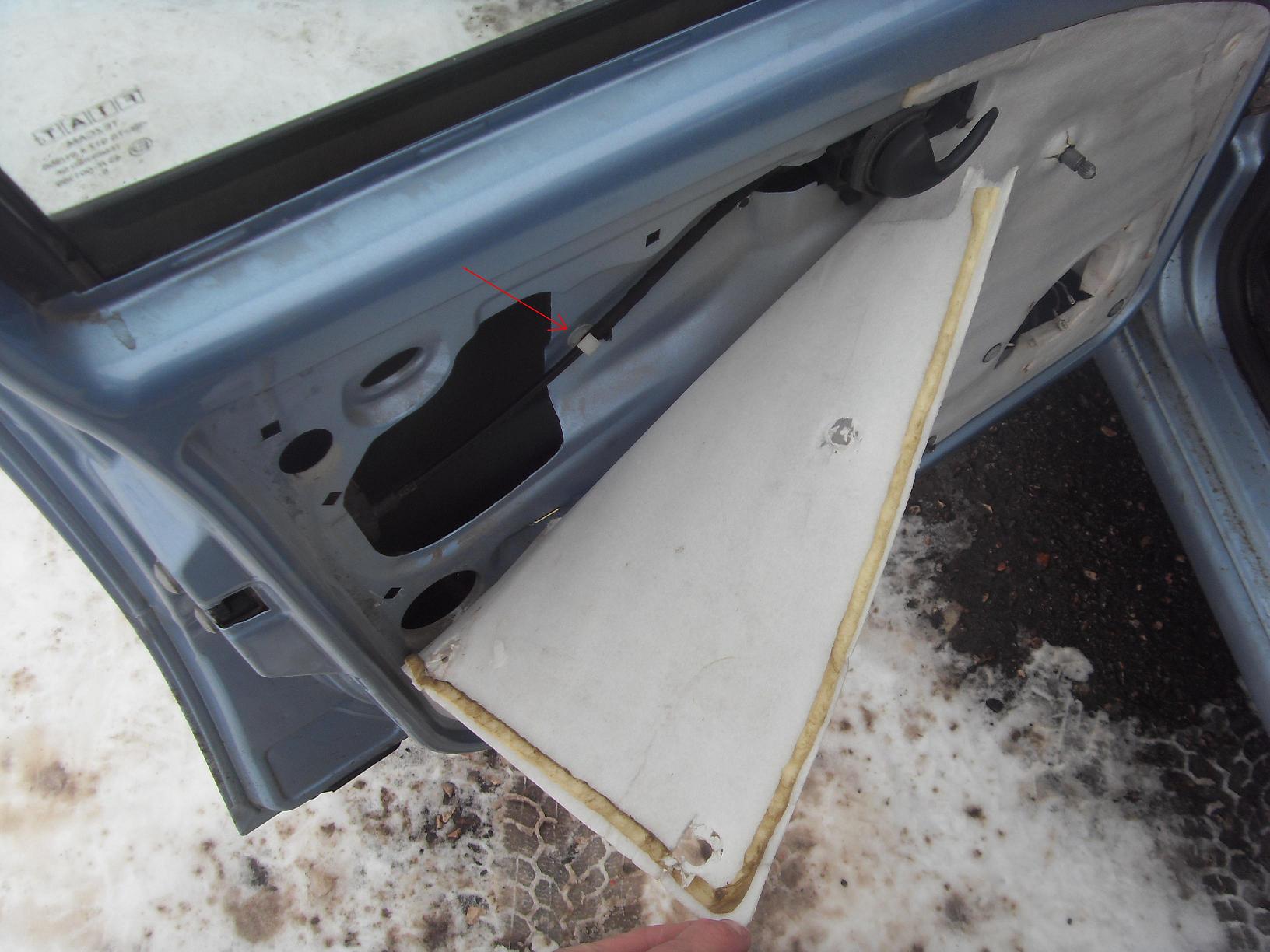

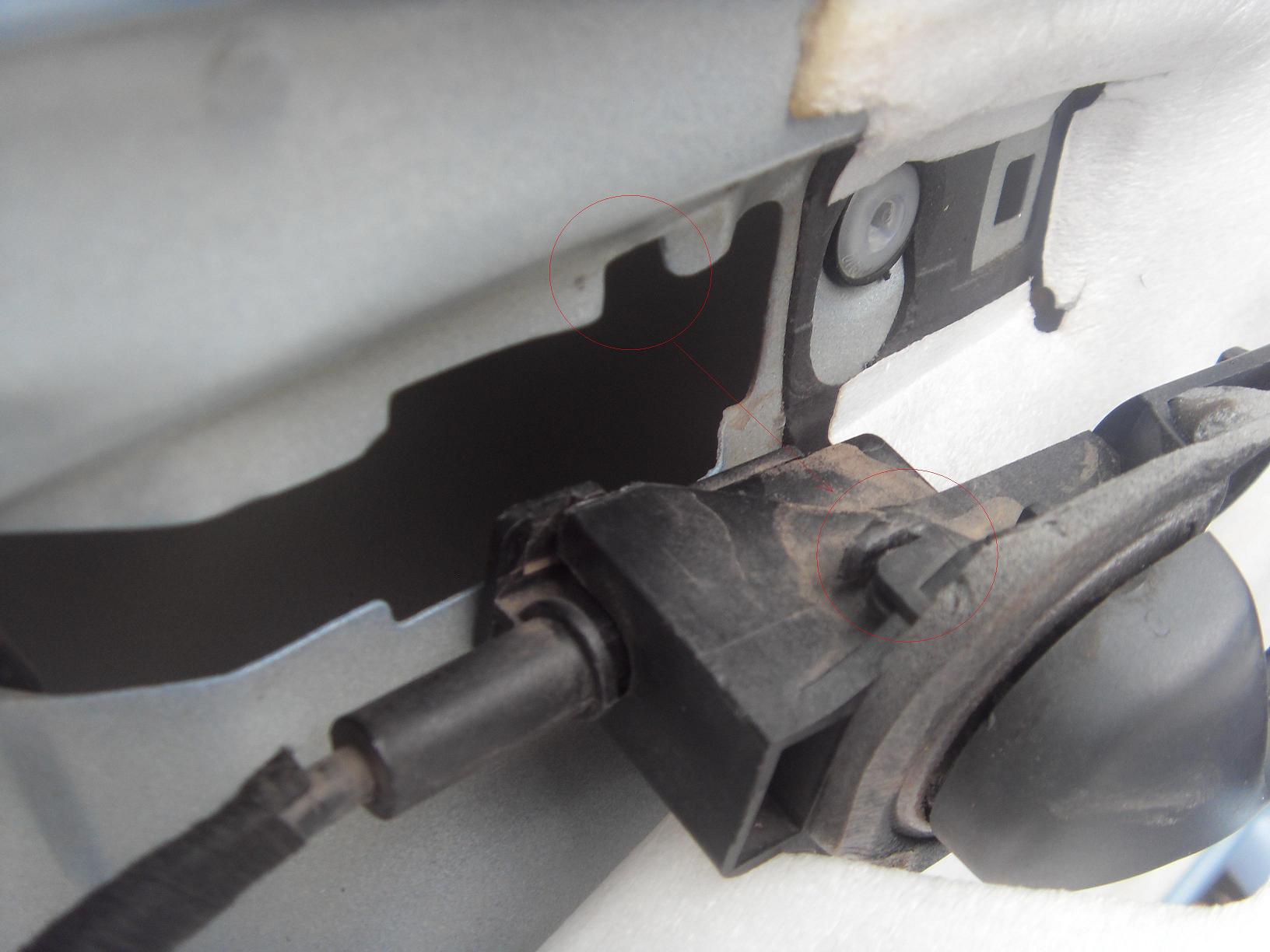

отгибаем уголок по надрезу, вынимаем тягу внутренней ручки из крепления.

зам

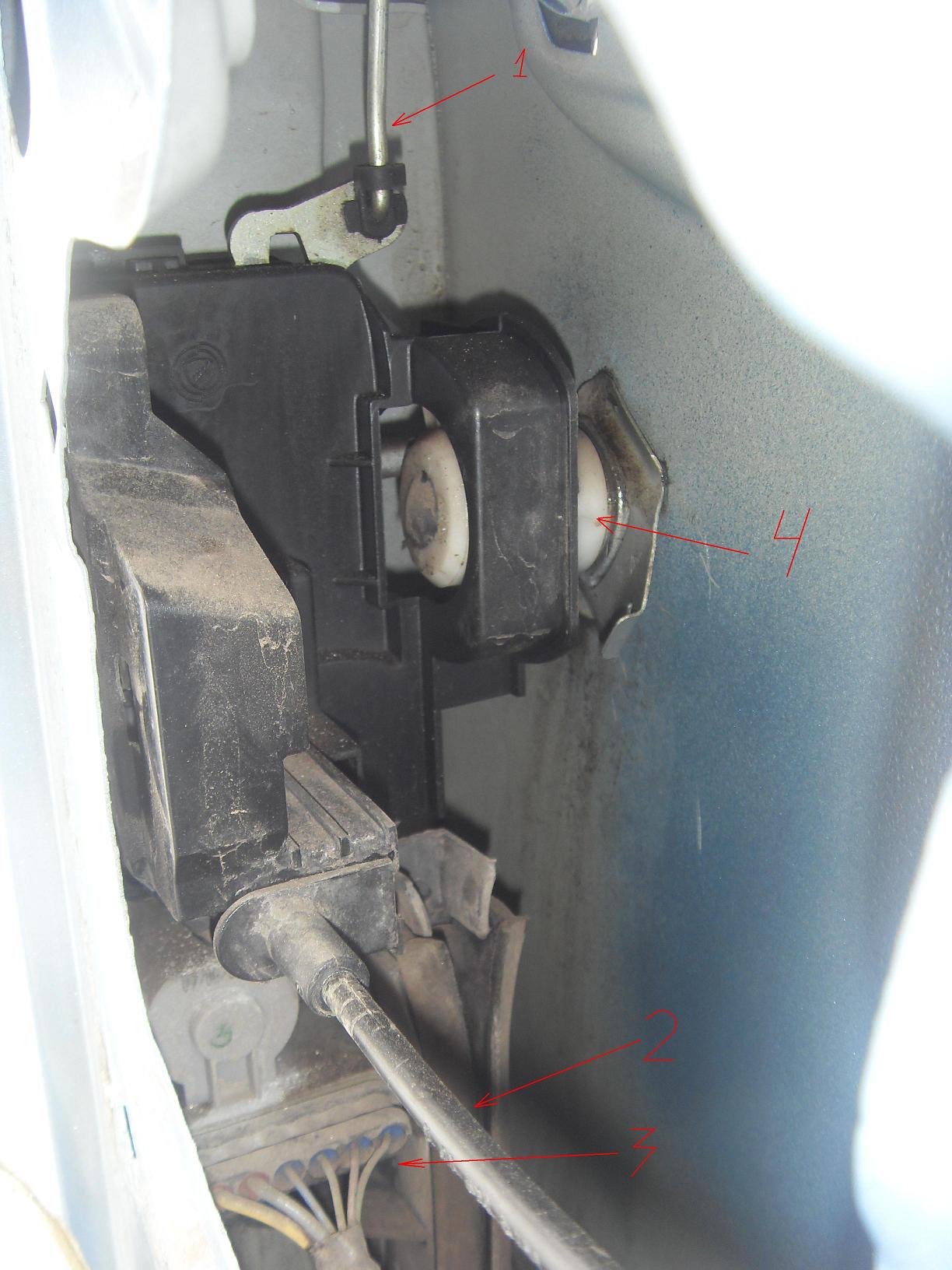

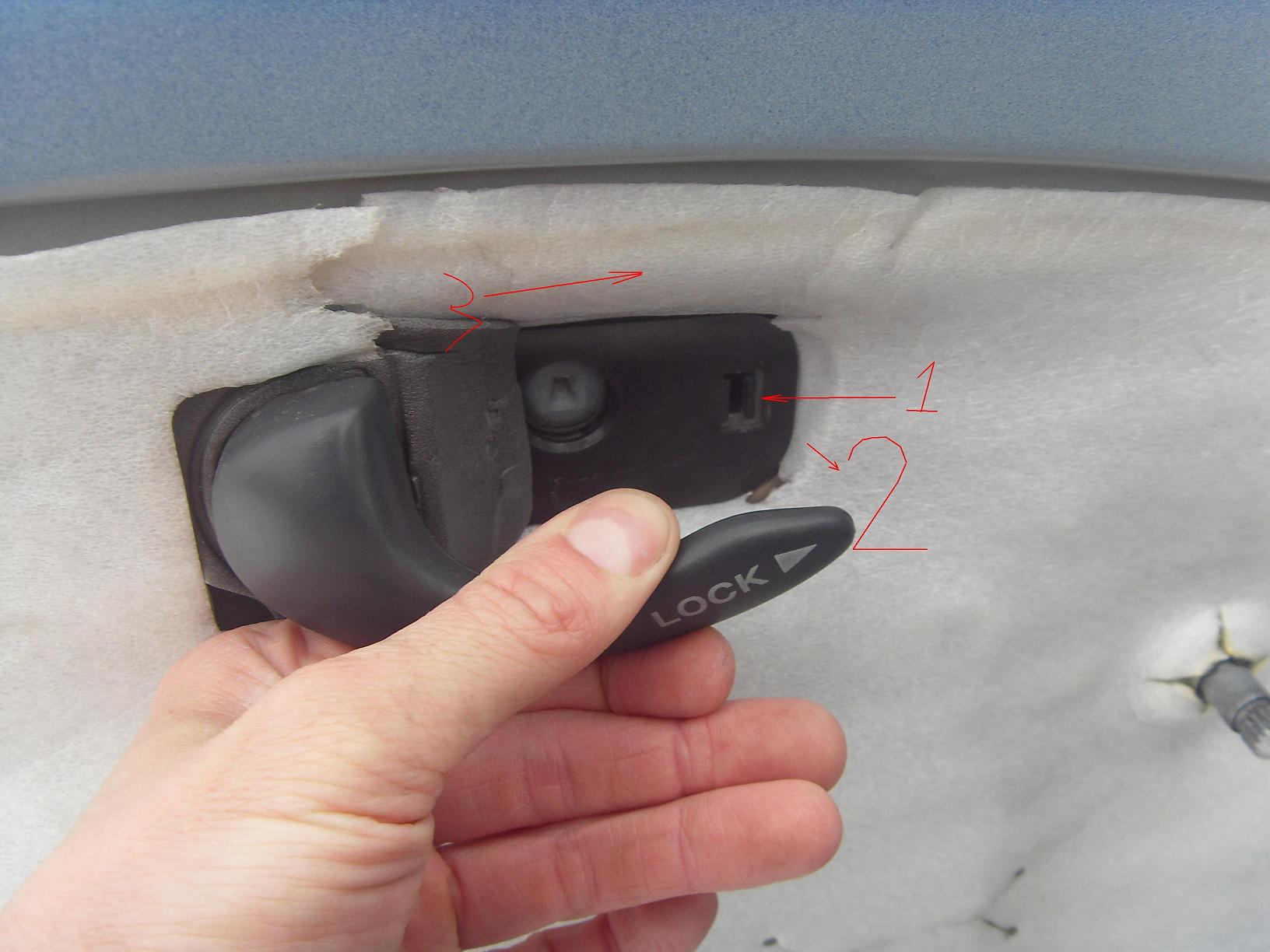

1 — тяга наружней ручки, её отсоединяем — тянем на себя, ухватив за место в районе стрелочки; 2 — тяга внутренней ручки; 3 — колодка электропривода замка — тянем на себя за корпус колодки (не за провода) и снимаем; 4 — личинка замка.

зам



зам



зам

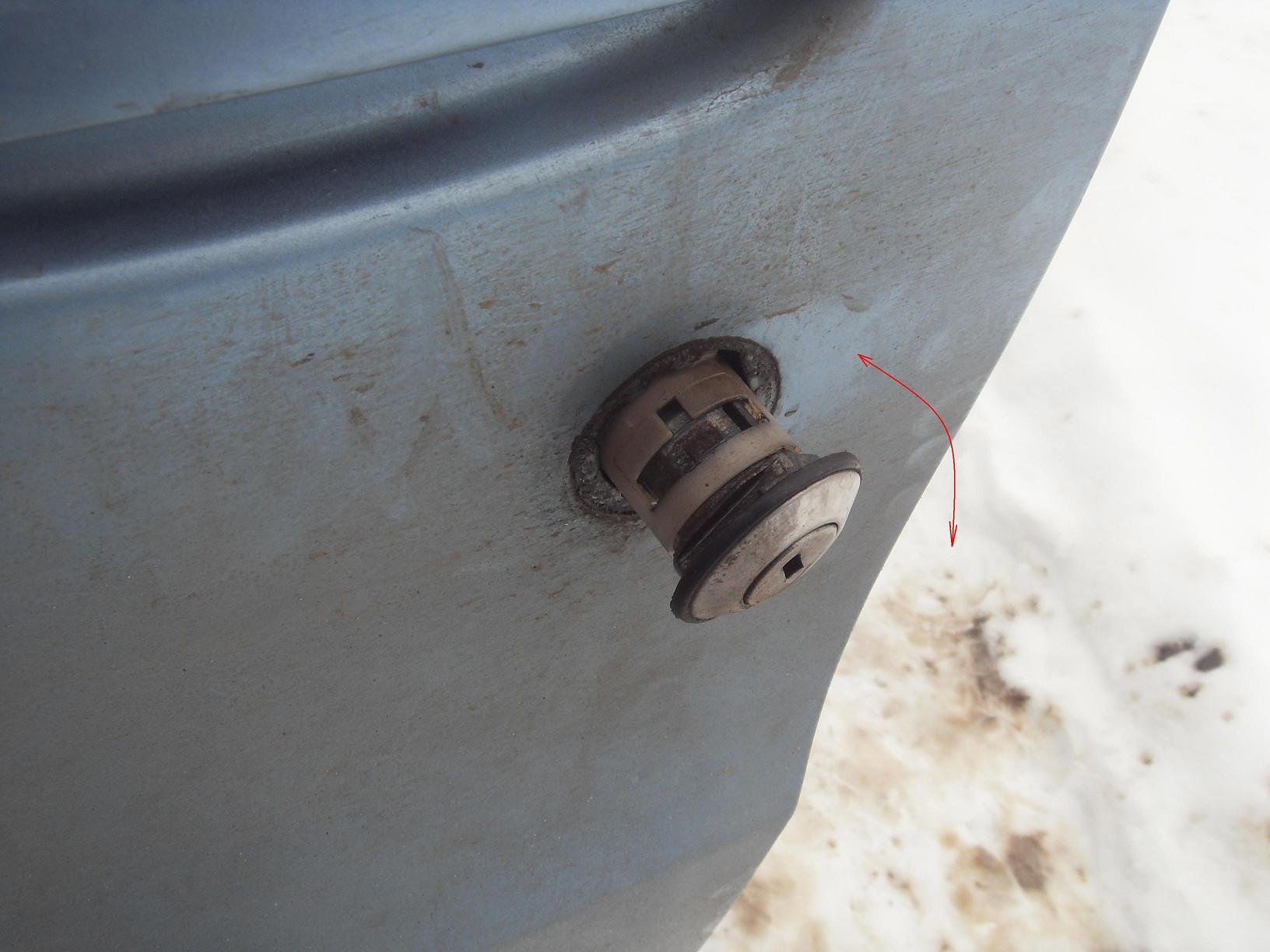

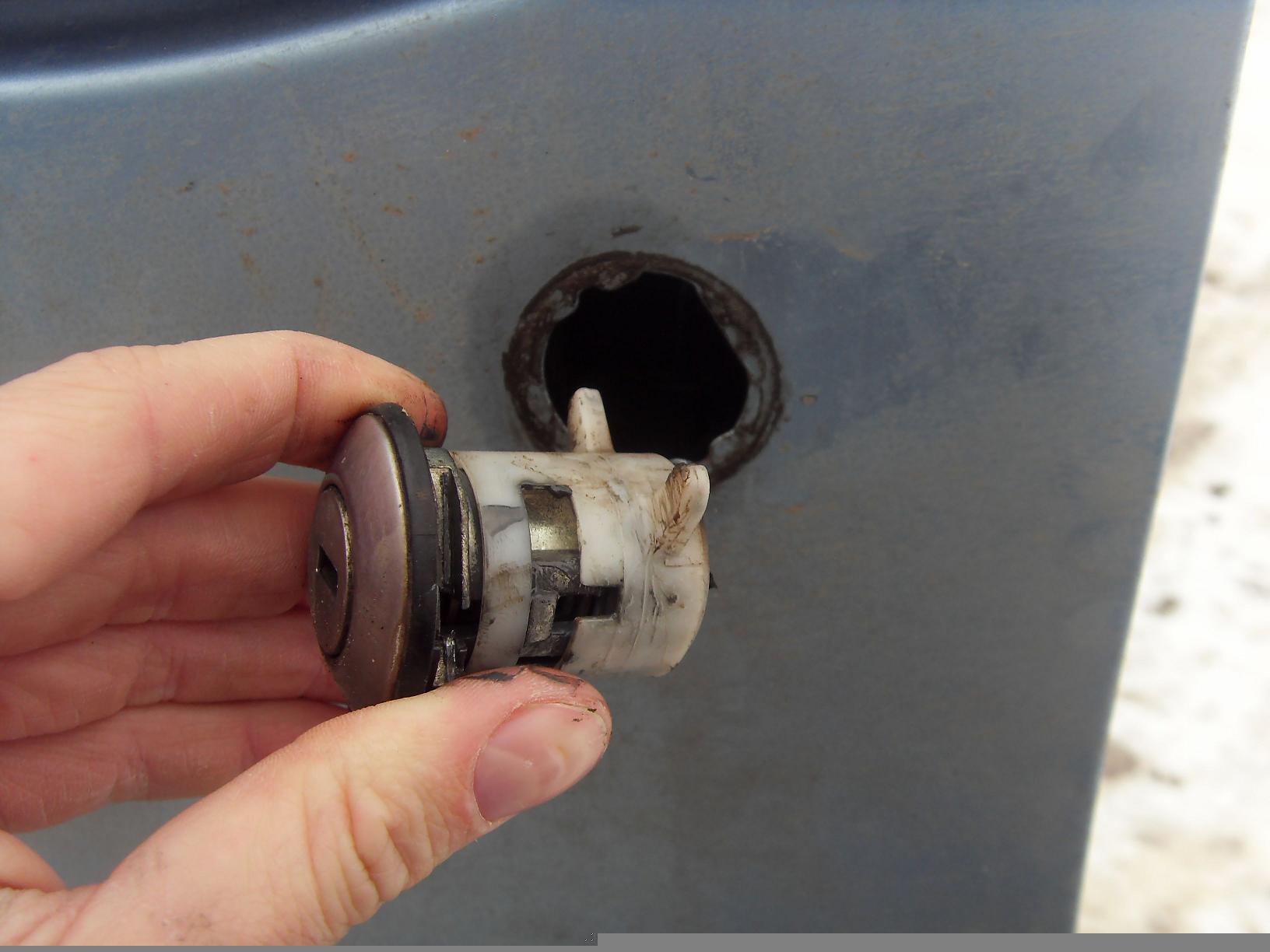

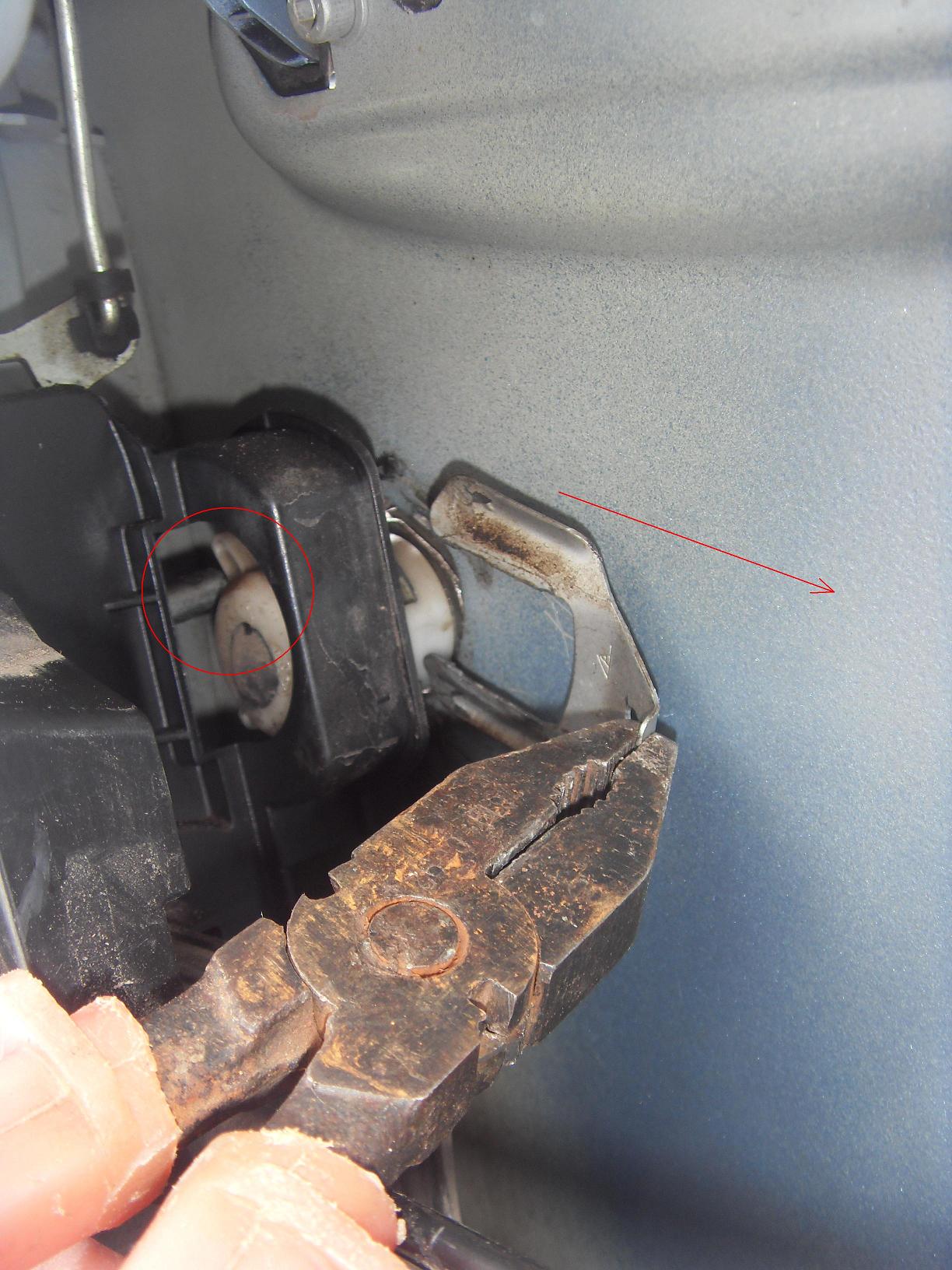

плоскогубцами вытягиваем язычек, удерживающий выключатель замка (под углом к горизонтали, как на фото стрелкой). Обращаем внимание на усики личинки — при установе на место один сверху запирающего штока, второй снизу (как в кружке).

зам зам

прокручиваем выключатель туда сюда и пробуем достать.

зам

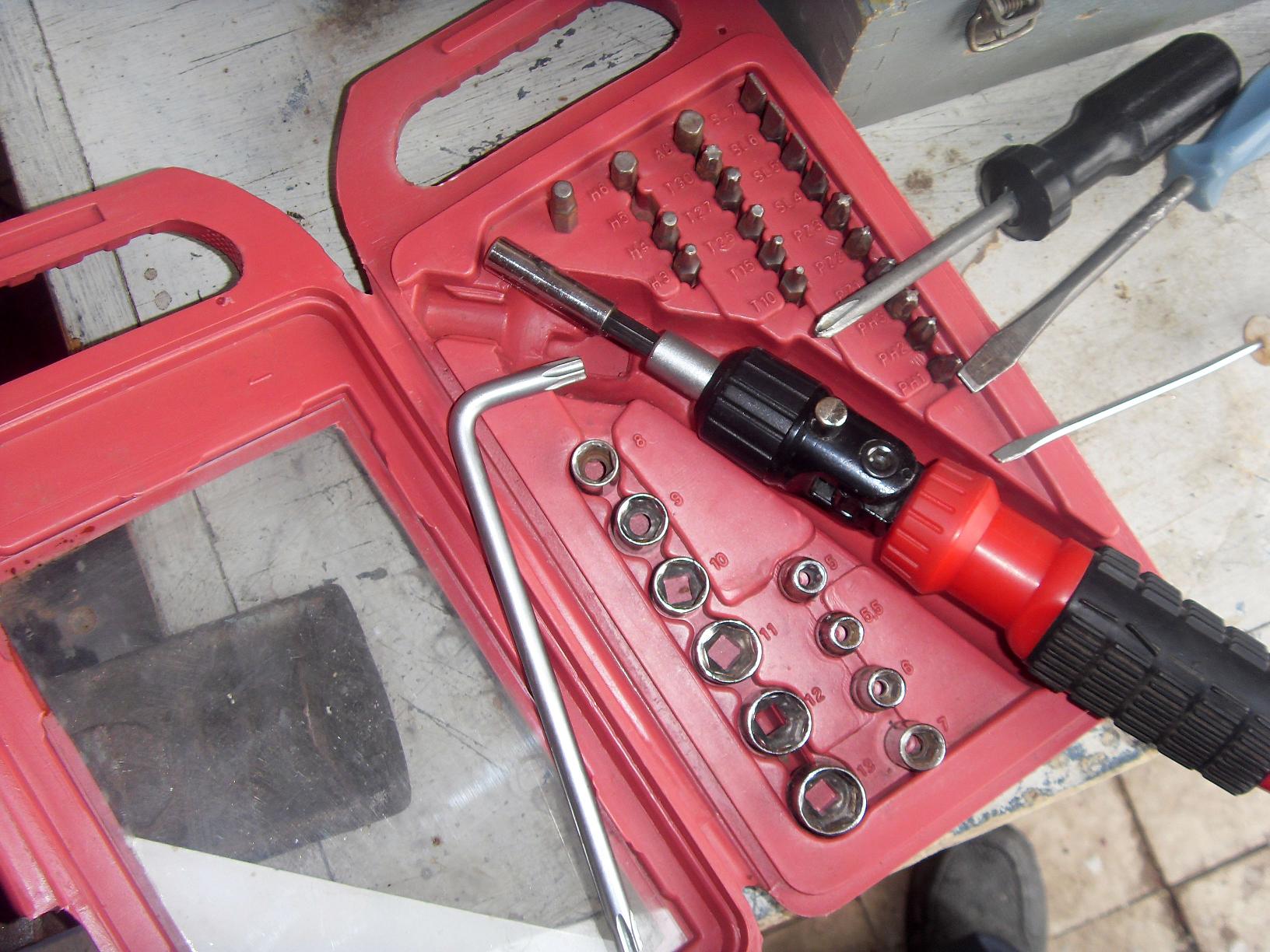

Используемый инструмент.
