Руководство по ремонту Fiat Albea ИДТР.







СИСТЕМА СМАЗКИ
ОСОБЕННОСТИ КОНСТРУКЦИИ


   Система смазки двигателя комбинированная: наиболее нагруженные детали смазываются под давлением, а остальные - или направленным разбрызгиванием, или разбрызгиванием масла, вытекающего из зазоров между сопрягаемыми деталями. Давление в системе смазки создается шестеренчатым масляным насосом, установленным снаружи в передней части блока цилиндров и приводимым в действие от переднего конца коленчатого вала.
Насос всасывает масло из масляного картера двигателя через маслоприемник с сетчатым фильтром и через полнопоточный масляный фильтр с фильтрующим элементом из пористой бумаги подает его в главную масляную магистраль, расположенную в теле блока цилиндров с левой стороны.

   Норма расхода масла для автомобилей FIAT Albea - мах 0,45 л на 10 000 км.
Если расход масла на Вашем автомобиле превышает норму, то Вам необходимо обратиться на сервисную станцию официального дилера FIAT для проведения диагностики.



  При выборе масла следует руководствоваться данными, обозначенными в руководствах по  эксплуатации по каждой конкретной модели автомобилей производства FGA (FIAT Group):

Качественные характеристики смазочных материалов для ДВС 350А1.000 (Otto) должны быть:

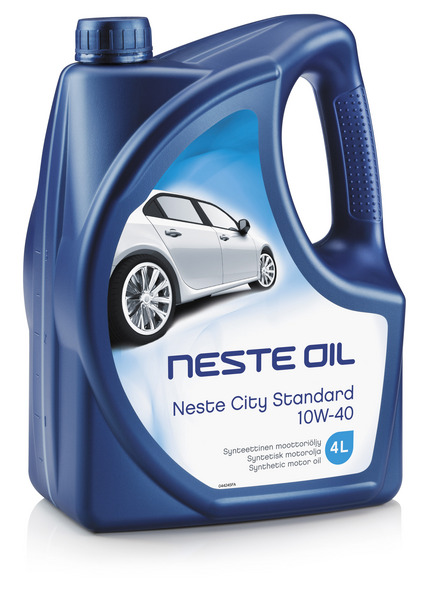

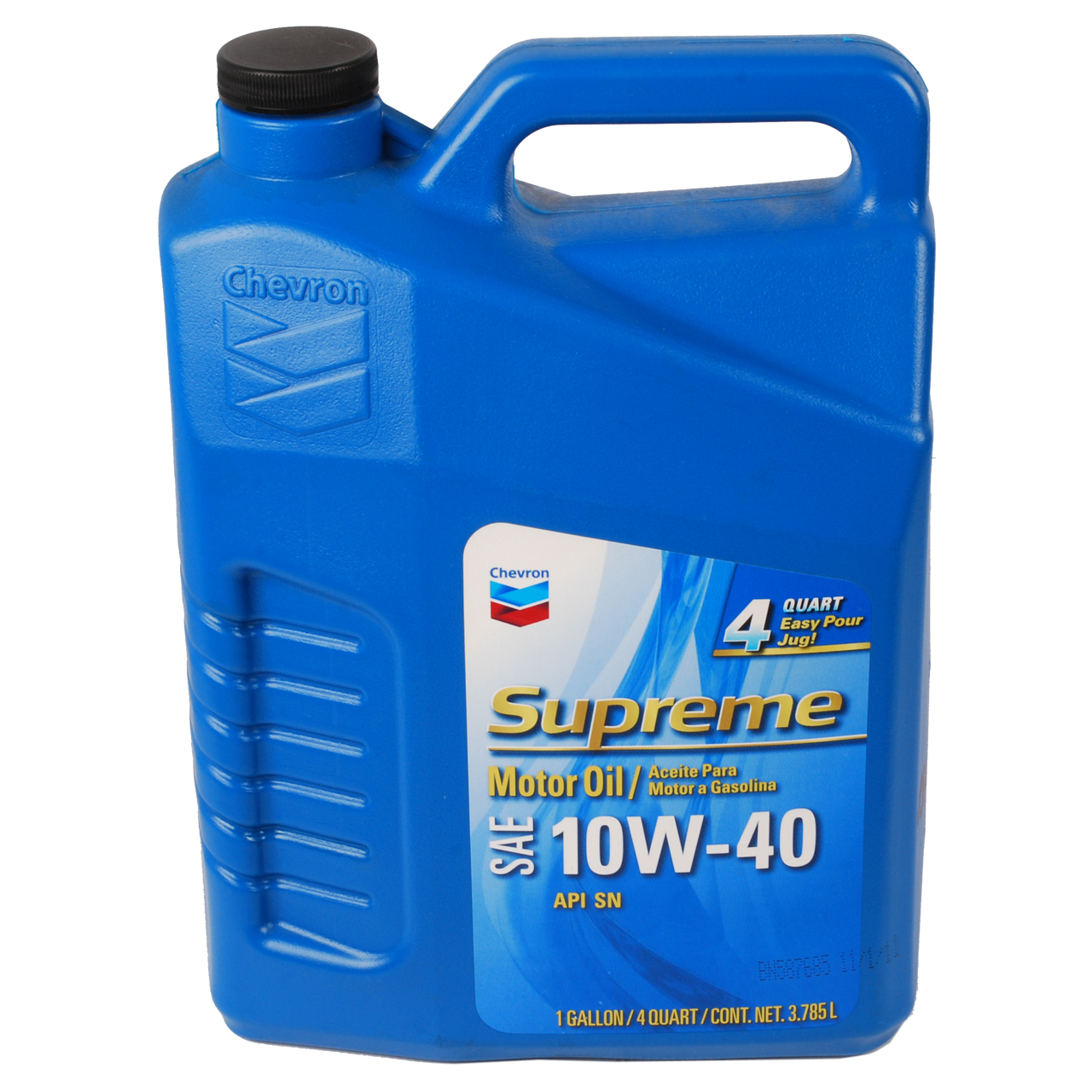

   1. Полусинтетическое масло по SAE 10W-40, соответствующие техническому стандарту FIAT 9.55535-G2 или превосходящее требованиям спецификаций- ACEA A3, API SL/CF.

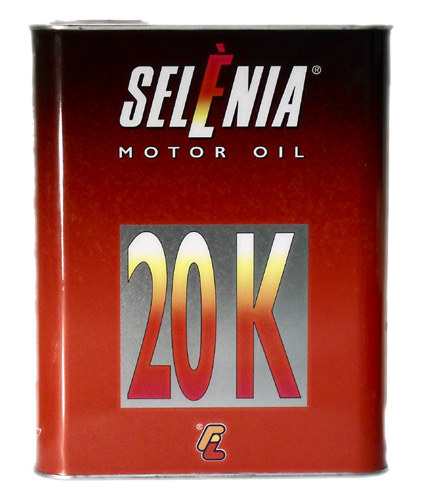

Рекомендуемые-Selenia 20K, (C.T.R.) N°F405.N04, (VW 500.00-505.00, MB-Approval 229.1).

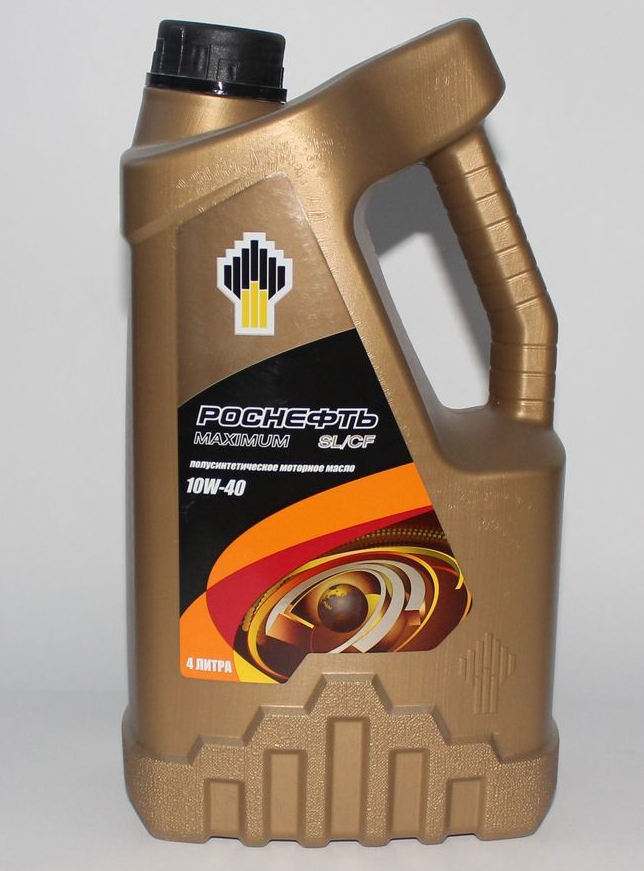

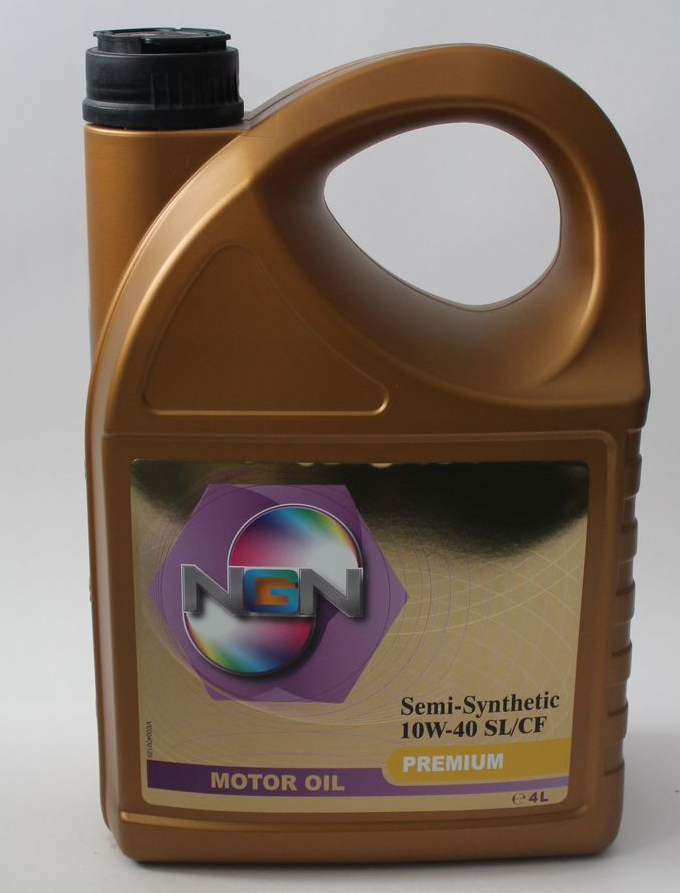

масBP Visco 3000лукнестеселения

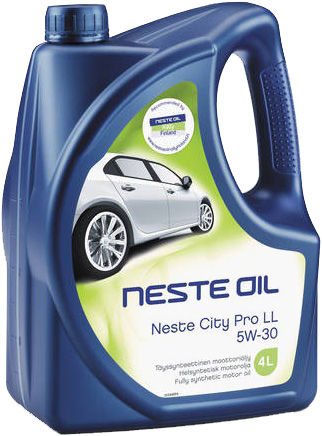

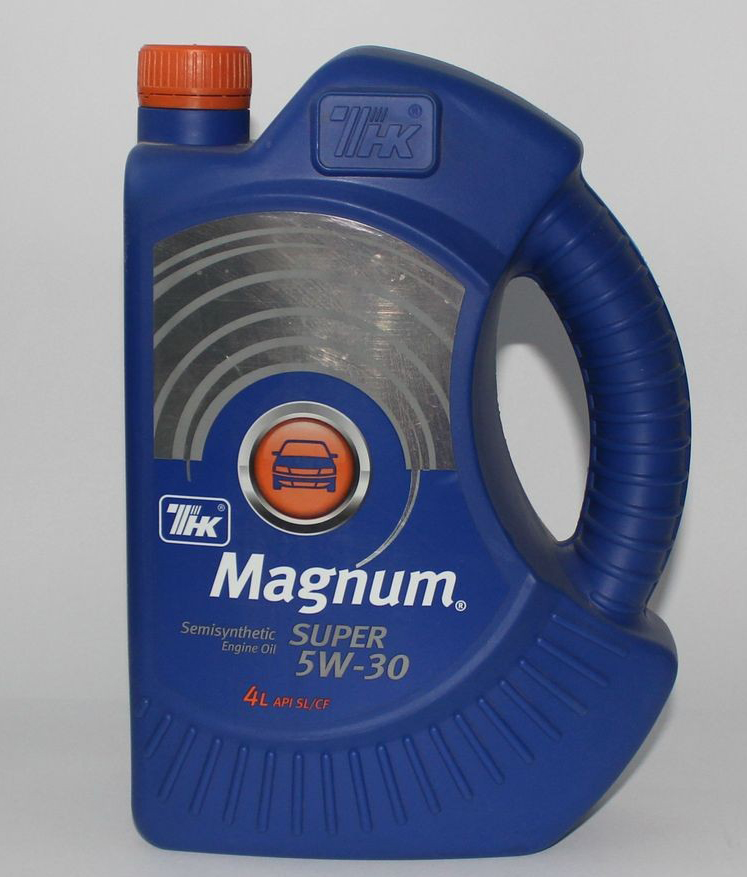

   2. Синтетическое масло по SAE 5W-30,соответствующие техническому стандарту FIAT  9.55535-M2 или превосходящее требованиям спецификаций ACEA A3/B3, API SM.
Рекомендуемые-Selenia K 5W-40, (C.T.R.) N°F214.I05, (VW 505.00. VW 502.00, MB-Approval  229.3).

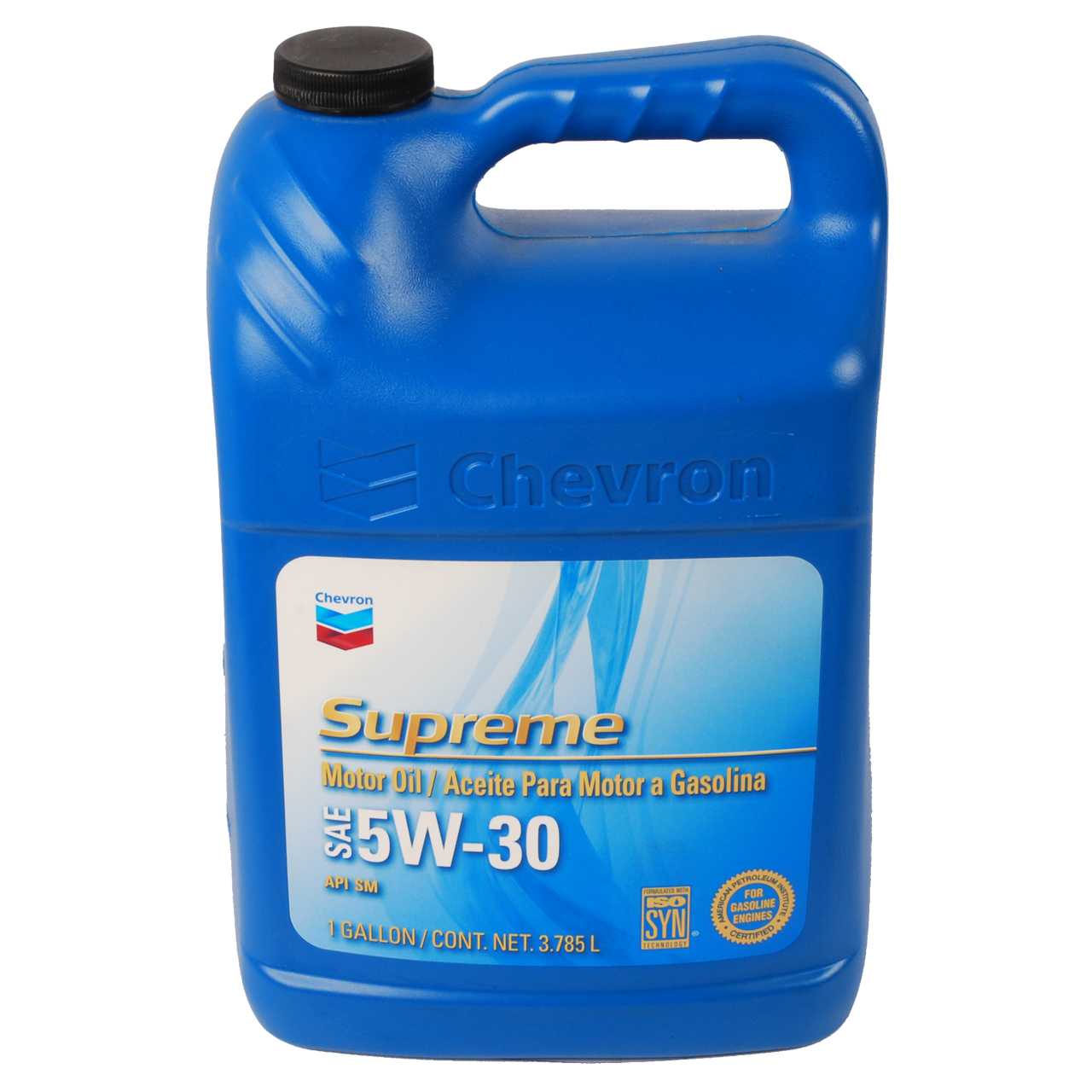

маскастроллукмасло

    Внимание! В случае отсутствия оригинальных масел указанных в разделах «Жидкости и смазочные материалы» подраздел «Рекомендованные масла и их характеристики» согласно директив FIAT 9.55535 допускается использование масел с минимальными характеристиками АСЕА А3 для бензиновых двигателей и характеристиками АСЕА В4 для дизельных двигателей, однако в этом случае производитель не гарантирует оптимальную производительность, а также высокие рабочие характеристики двигателя.

Масса полезной и позновательной информации, исчерпывающие ответы на животрепещущие масляные вопросы, тут: http://bmwservice.livejournal.com


ЗАМЕНА МАСЛА В ДВИГАТЕЛЕ И МАСЛЯНОГО ФИЛЬТРА

   Объём масла заправляемого в картер двигателя и масляный фильтр равен: 2,6 л или 2,25 кг.

   Согласно рекомендации завода-изготовителя масло в двигателе следует заменять через 1 год эксплуатации или 15 тыс. км пробега (в зависимости от того, что наступит раньше).

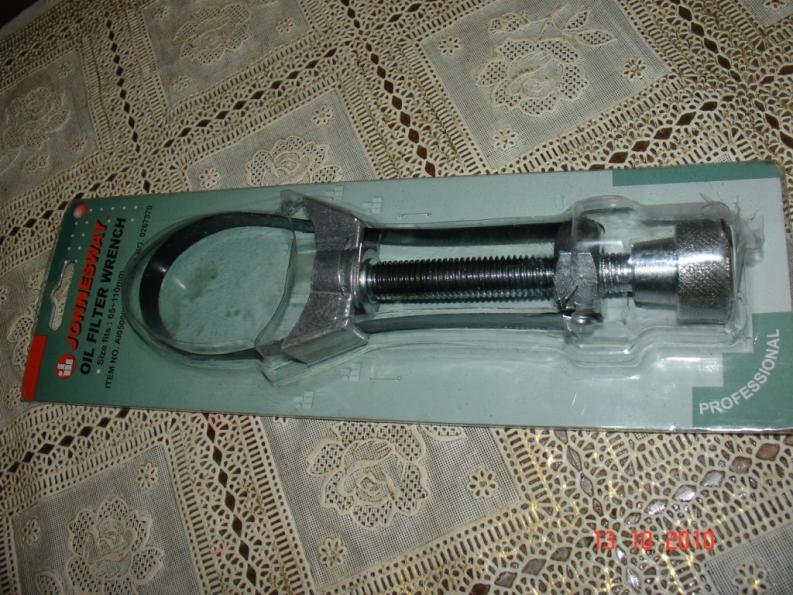

   Для удобства снятия масляного фильтра , можно приобрести один из вот таких съёмников:

съёмник съёмникмасляный фильтр

из-за ограниченного пространства другие типы съёмников могут не подойти. Можно конечно воспользоваться и дедовскими способами, например: обхватить фильтр и открутить старым отслужившим ремнём генератора, пробить фильтр мощной отвёрткой и затем открутить.

Инструмент для отворачивания фильтра Knecht (Mahle Filter)- OCS 4, Ø 65 мм.
Номер (MAHLE Original) - 78674830;
Номер (KNECHT) - 78674830;

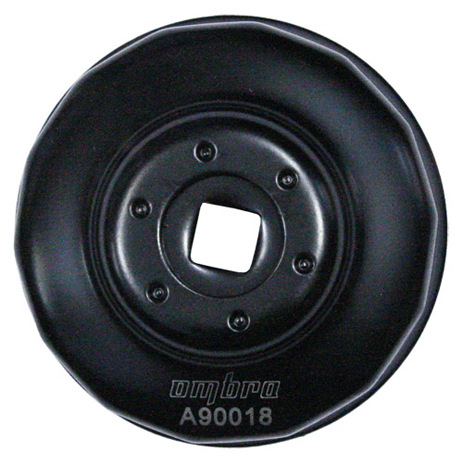

Номер (Ombra) - A90018 (55210).


ПОЛЕЗНЫЙ СОВЕТ


   В тяжелых условиях эксплуатации в крупном городе или сильно запыленной местности заменяйте масло и фильтр через каждые 10 000 км.

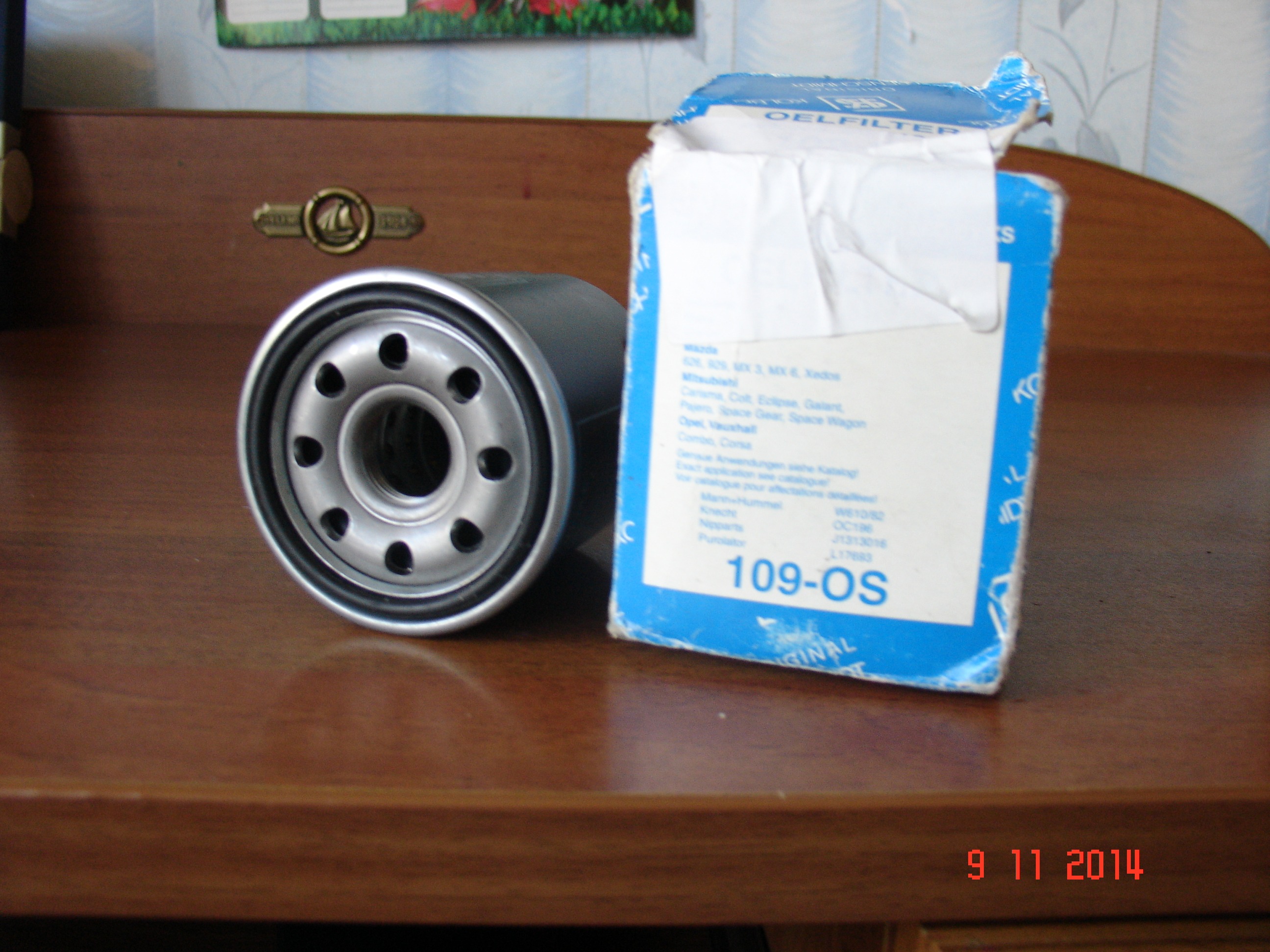

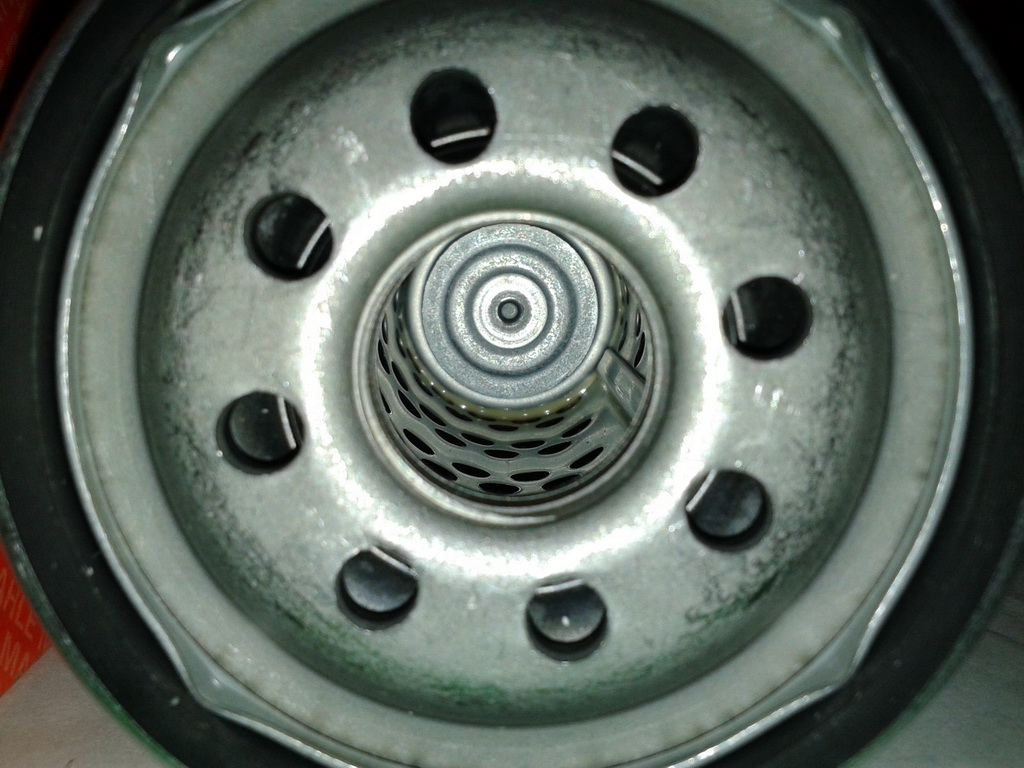

Масляные фильтры:

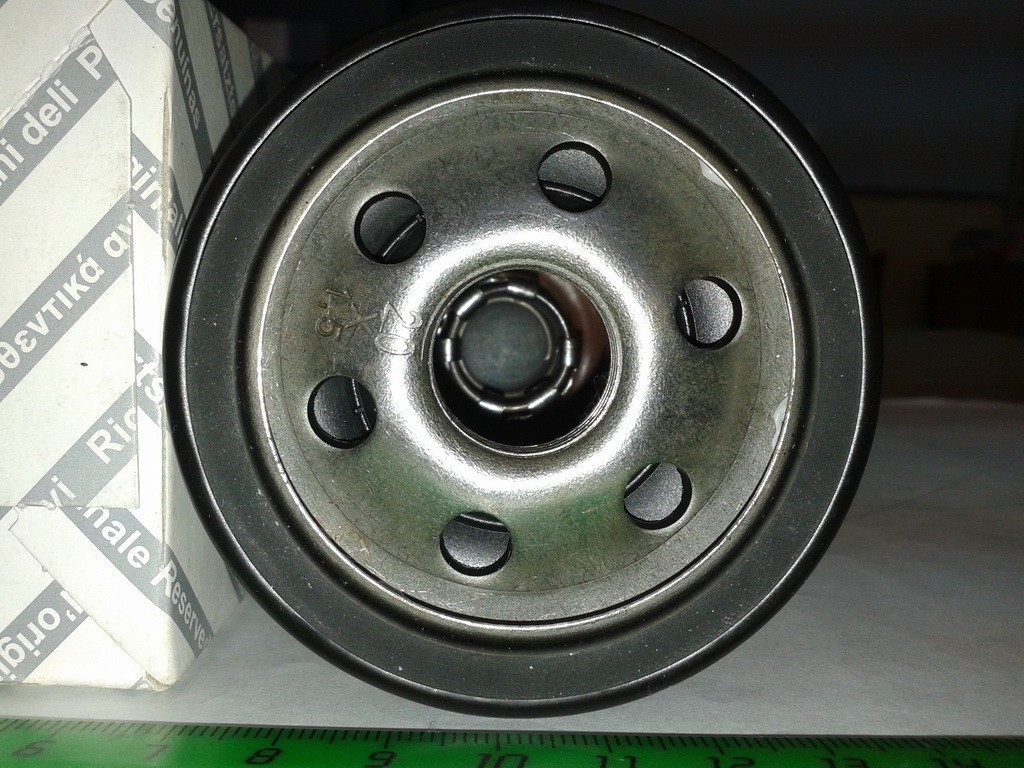

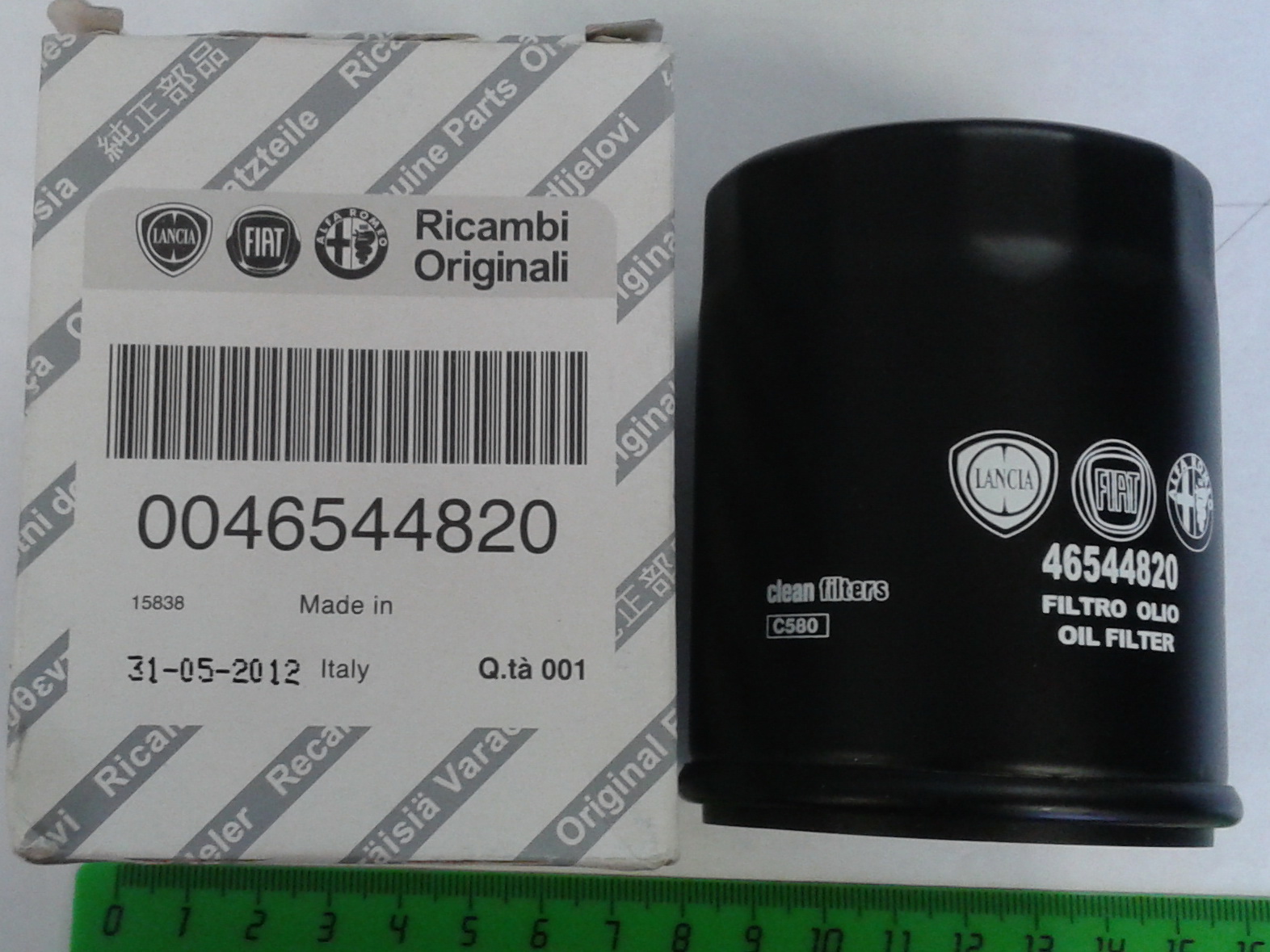

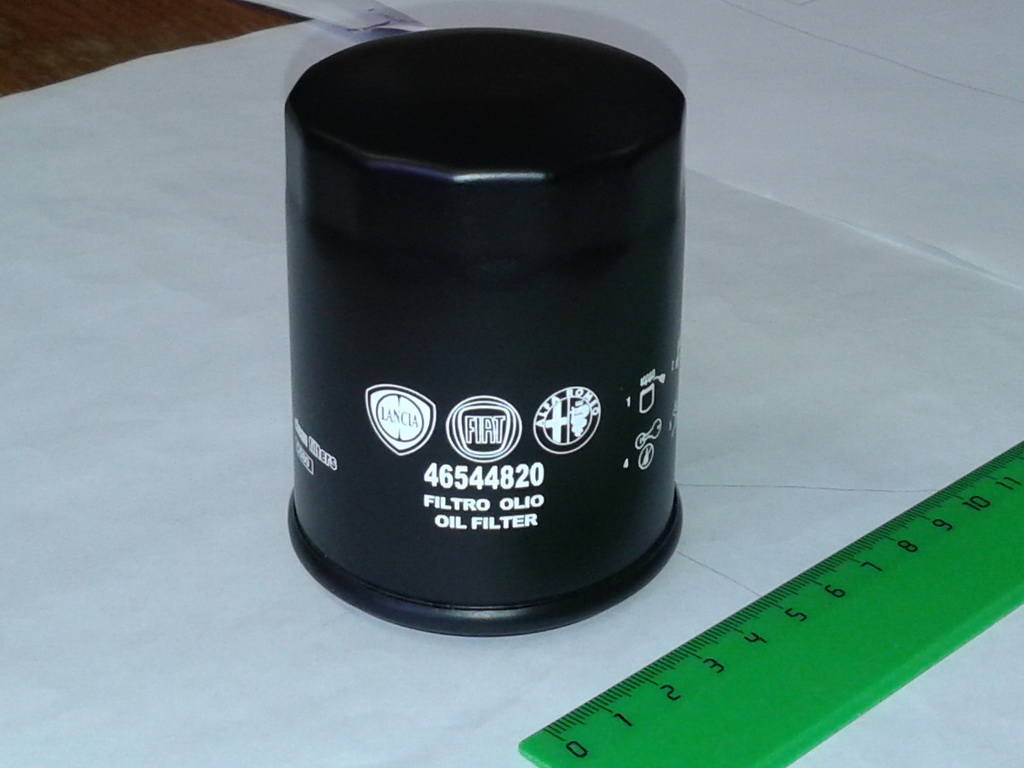

ОЕМ код - 46544820

фильтр фильтр фильтр



Clean Filters DO 895 (чёрного цвета! заводская установка) Выс. 87; Ø 69;
- его теперь заменяет DO 1823 (см. новый каталог на сайте производителя);

Проверенные аналоги масляных фильтров:

  1. TUTELA Weber (FL Selenia TUTELA Parts WEBER) 80;
  2. Hengst H97W05;
  3. VIC С225;

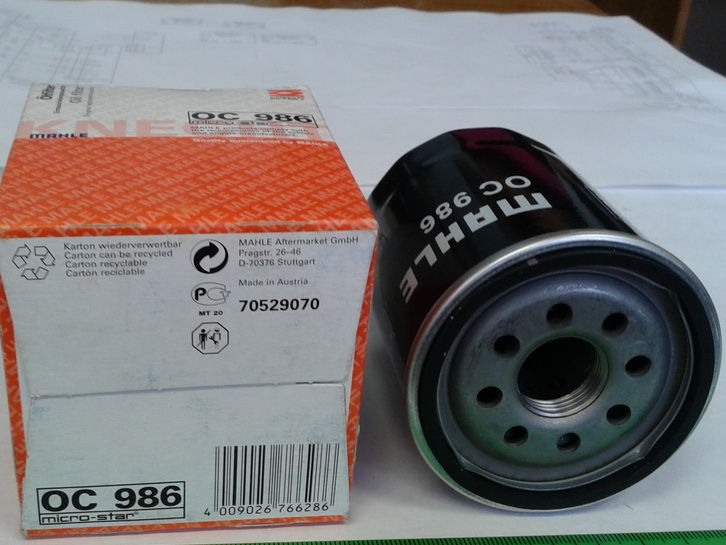

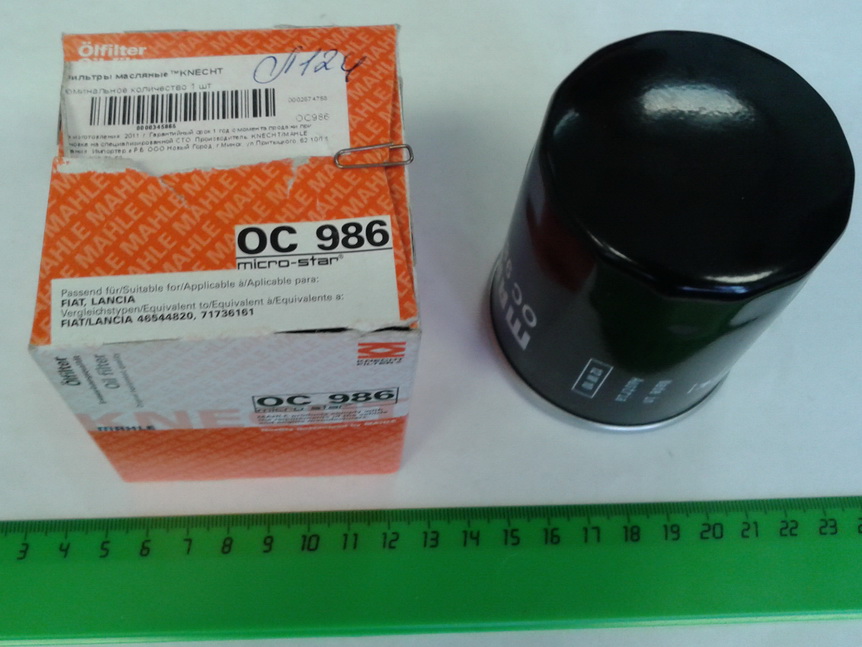

  4. Knecht (Mahle Filter) ОС 986;фил фил фил
  5. UFI xu-2326500;
  6. RB-Exide C-008E;
  7. Purflux LS 910;
  8. Mann W 610/3;
  9. Union Japan C-562;
  10. Goodwill OG 513;
  11. SCT SM 104;
  12. NAC 2-8812;
  13. Champion F128/606;
  14. FRAM PH 5949;

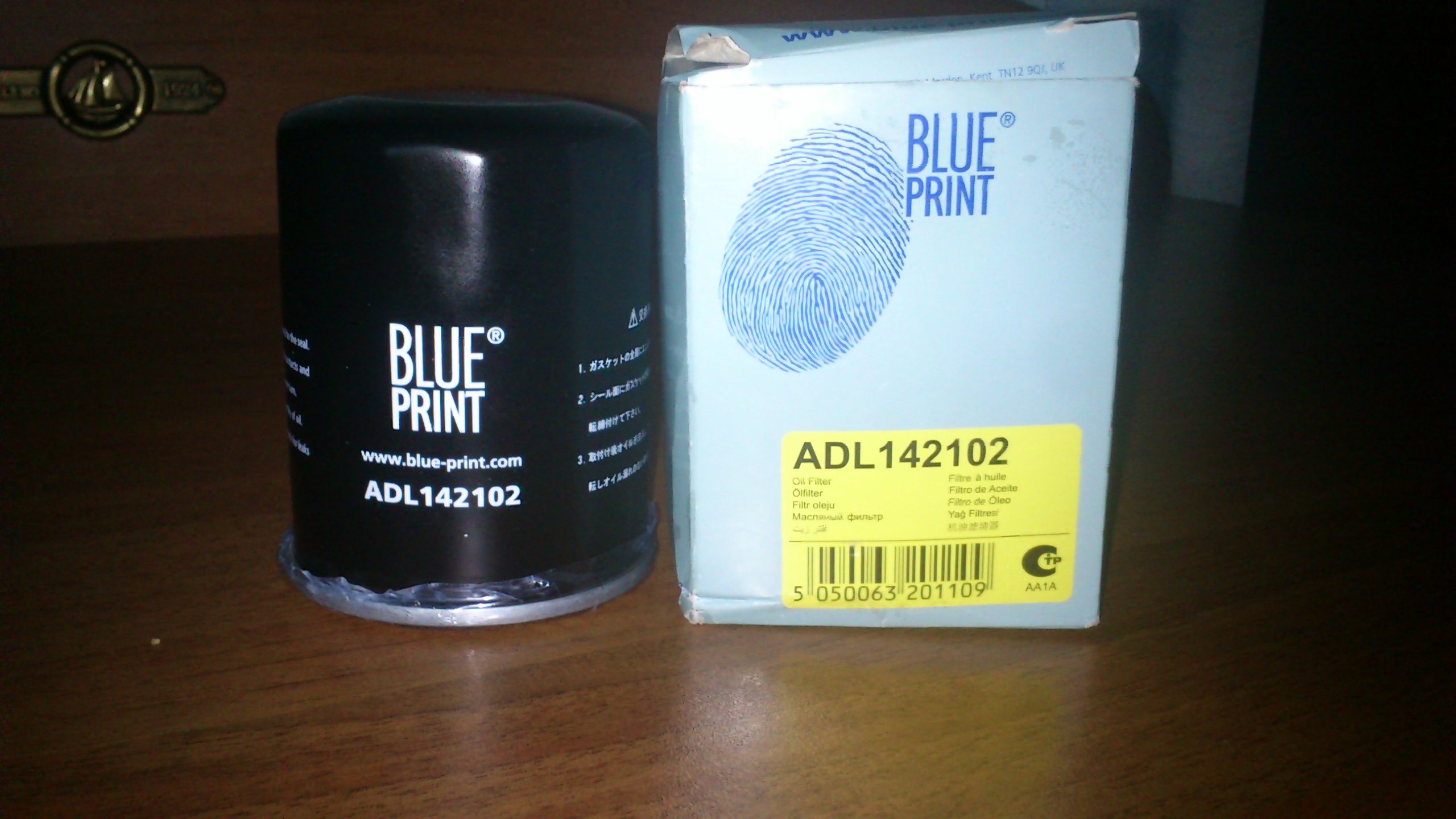

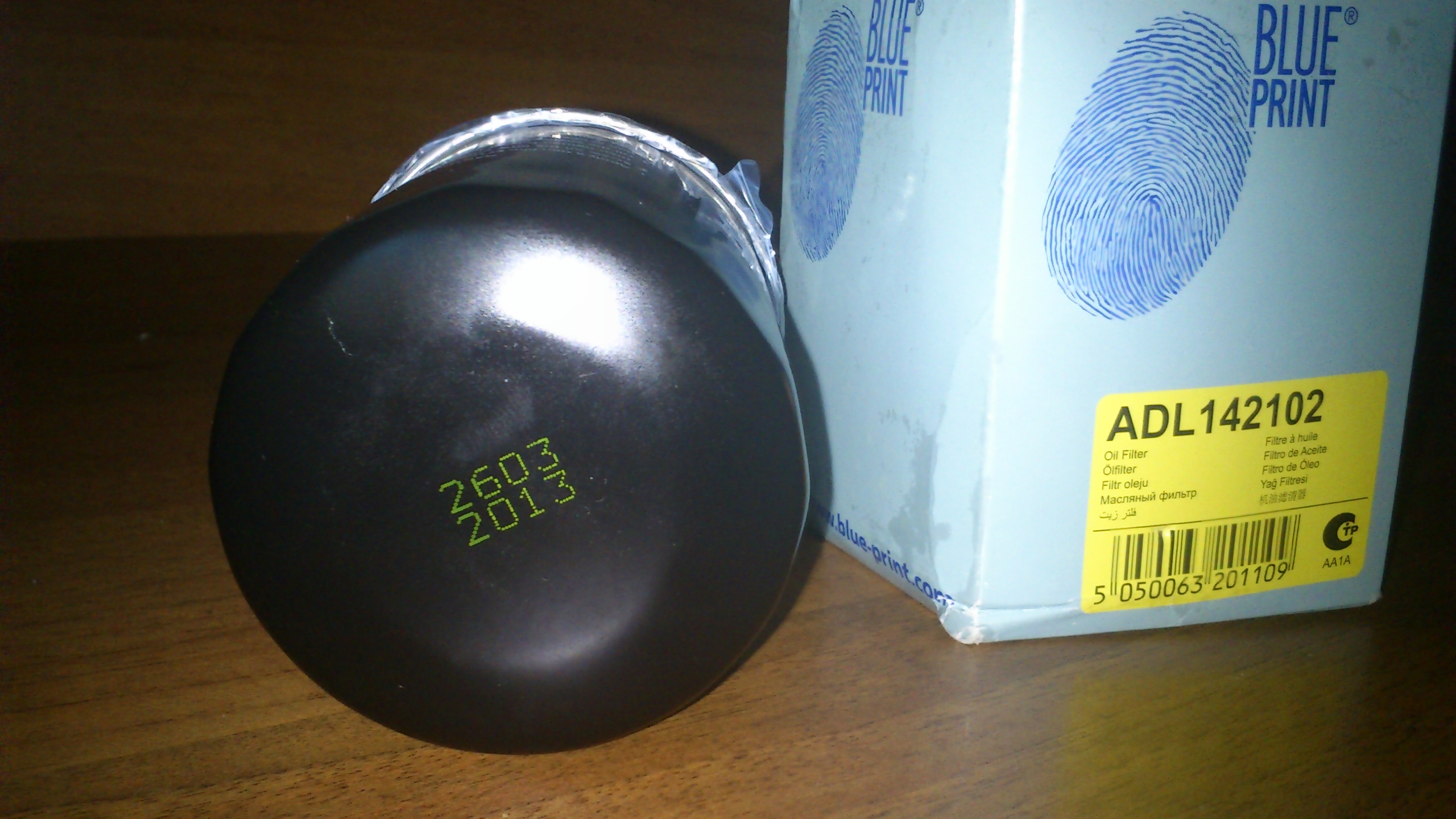

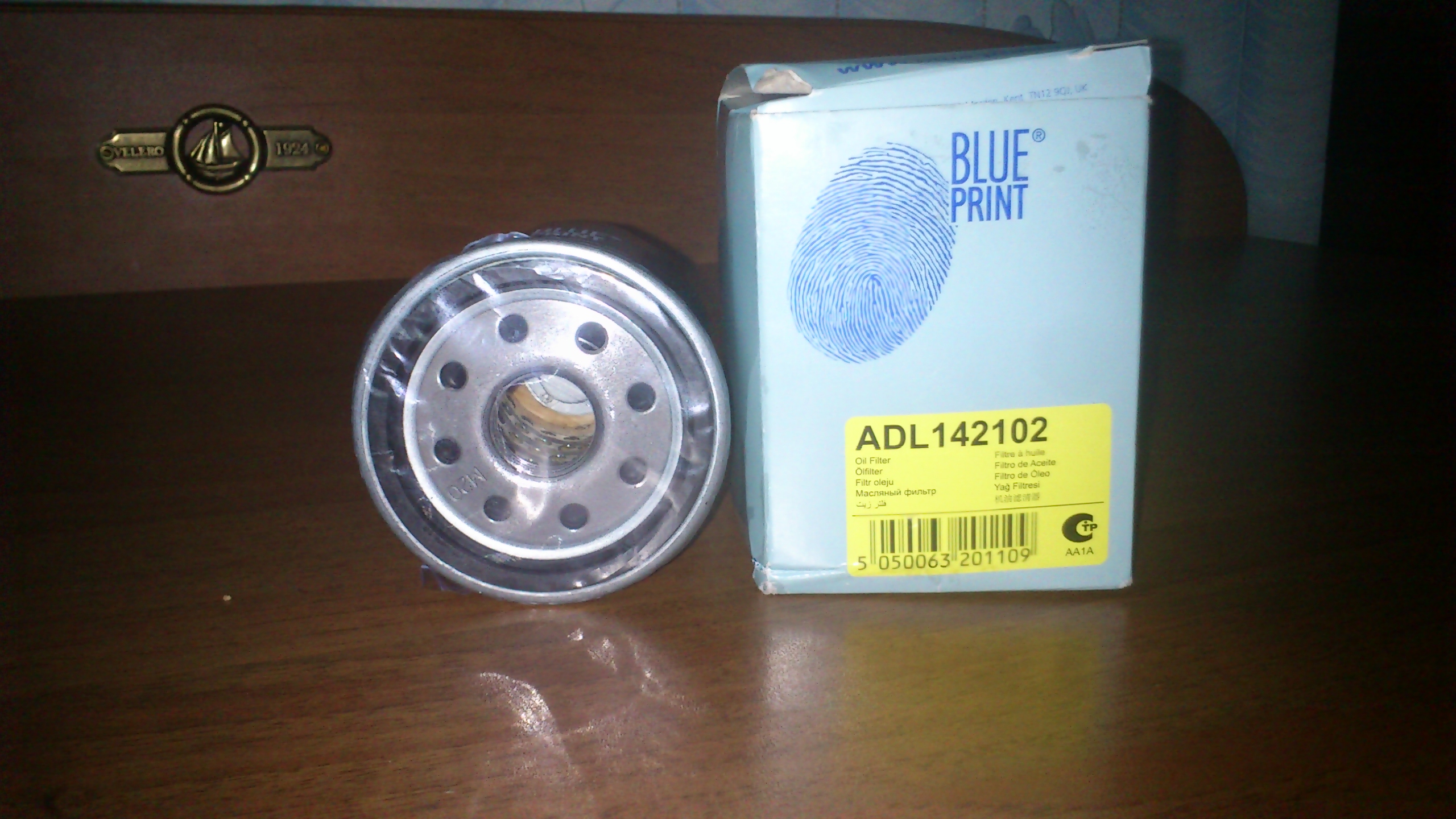

  15. BLUE PRINT ADL 142102; фил фил фил
  16. Japanparts JFO-198S;
  17. Sakura C1821
  18. Micro (Япония) T 8307

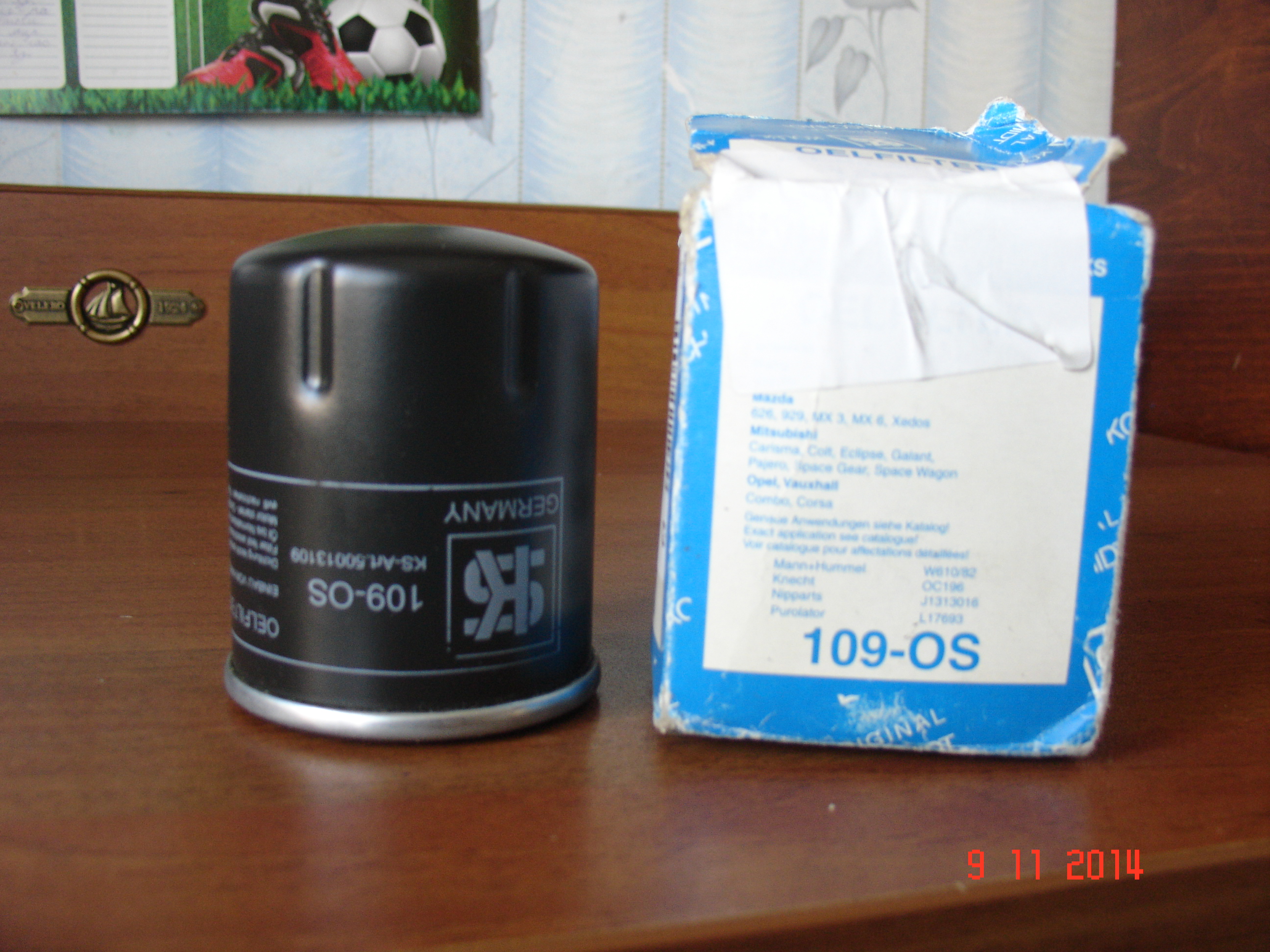

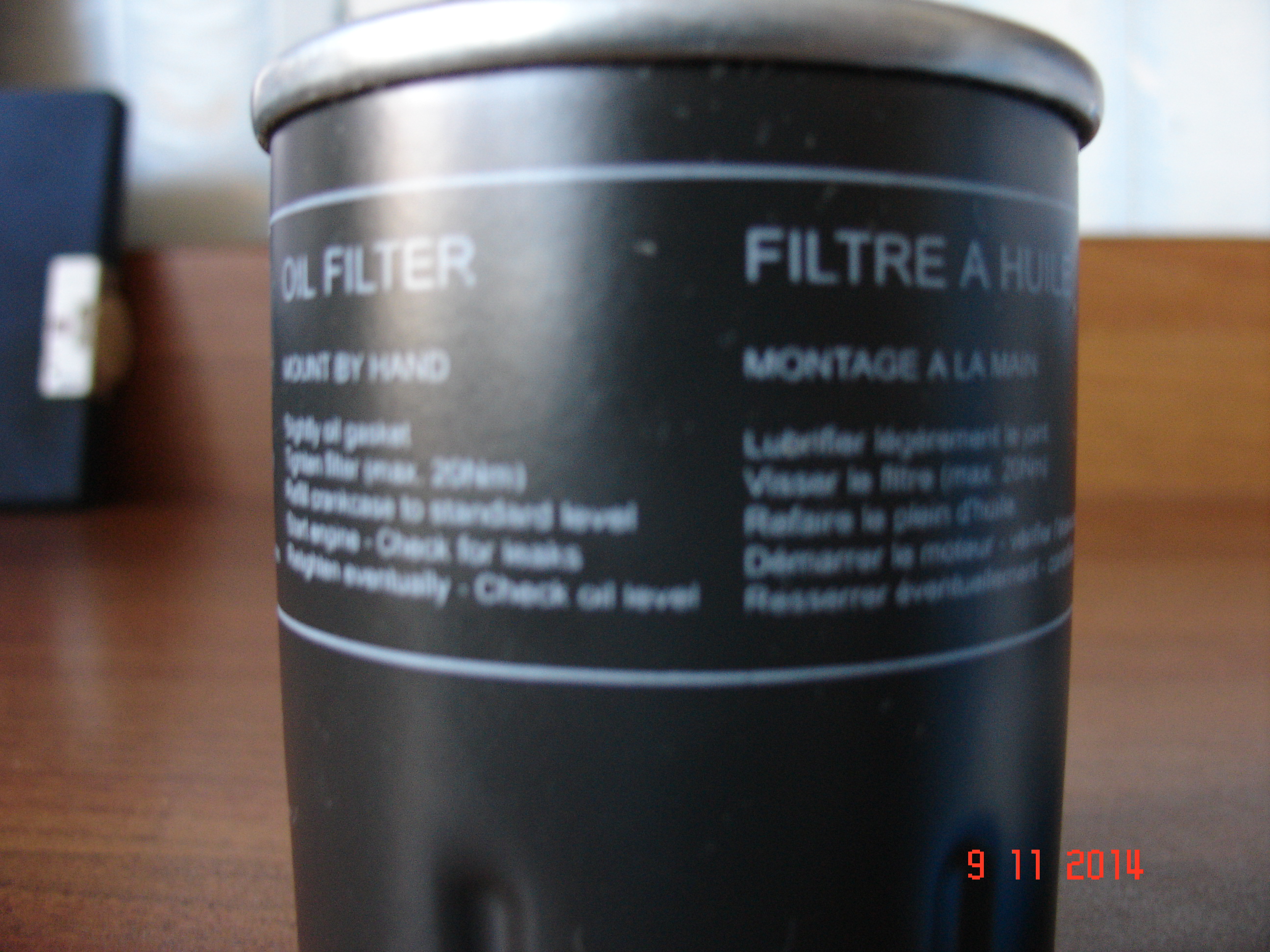

  19. Kolbenschmidt 50 013 109 фил фил фил



ОЕМ коды запасных частей системы смазки:


71740678 - Прокладка крышки клапанов
71740677 - Уплотнительные кольца в крышку клапанов, меняются вместе с прокладкой крышки клапанов.

Аналоги прокладки крышки клапанов идущие с комплектом уплотнительных колец:

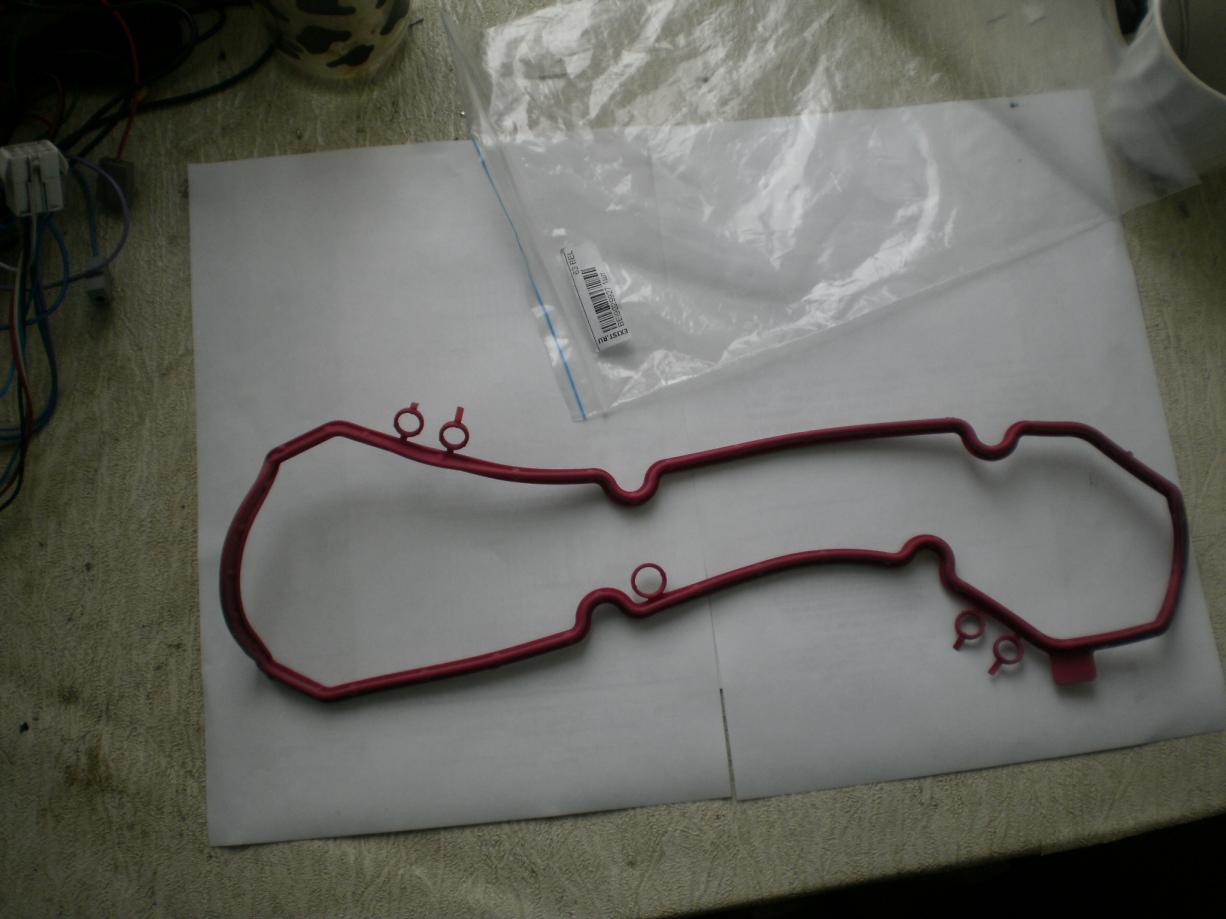

1. Meat&Doria 01597; прокладка


2. Elring 724.280
;

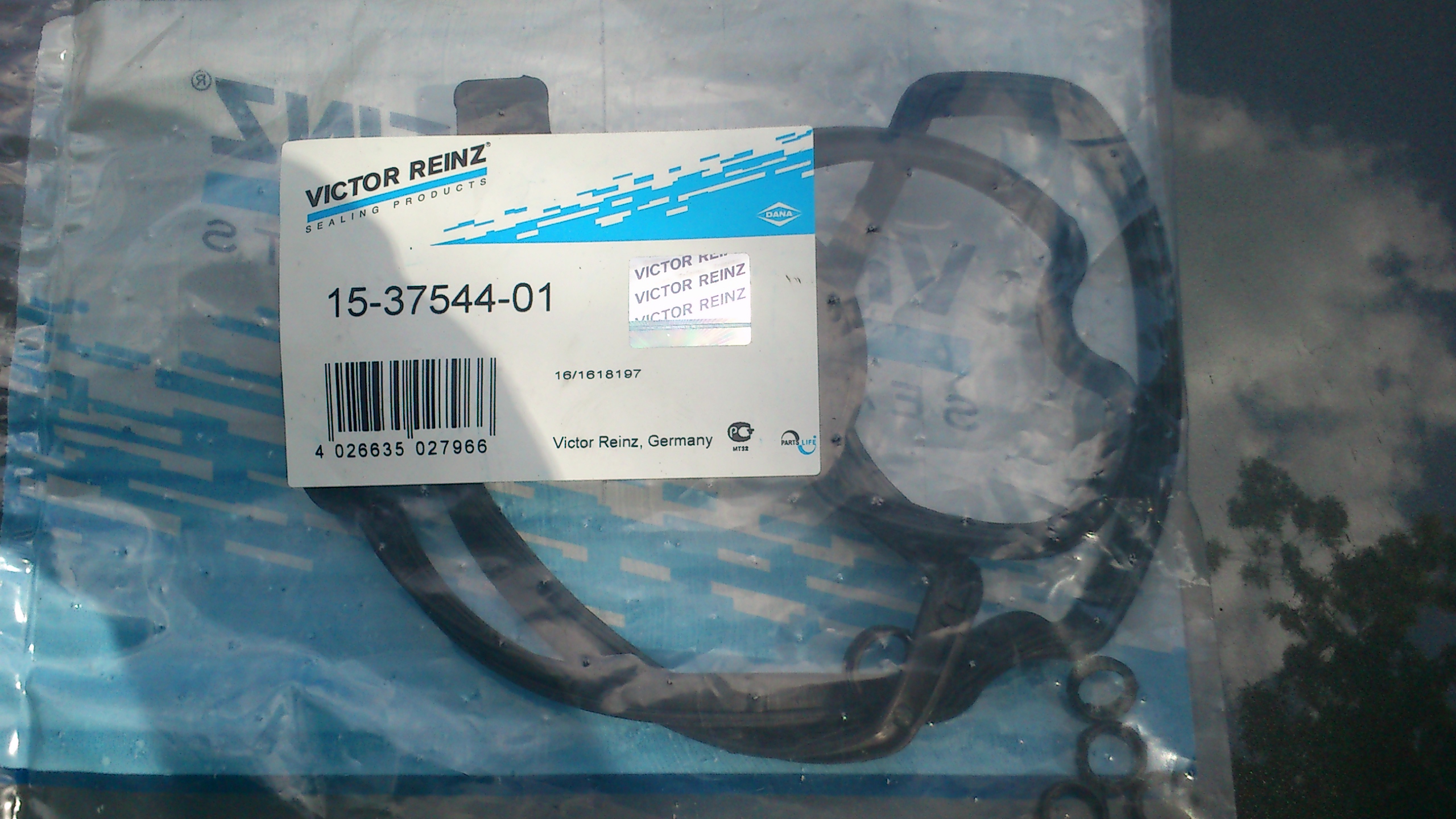

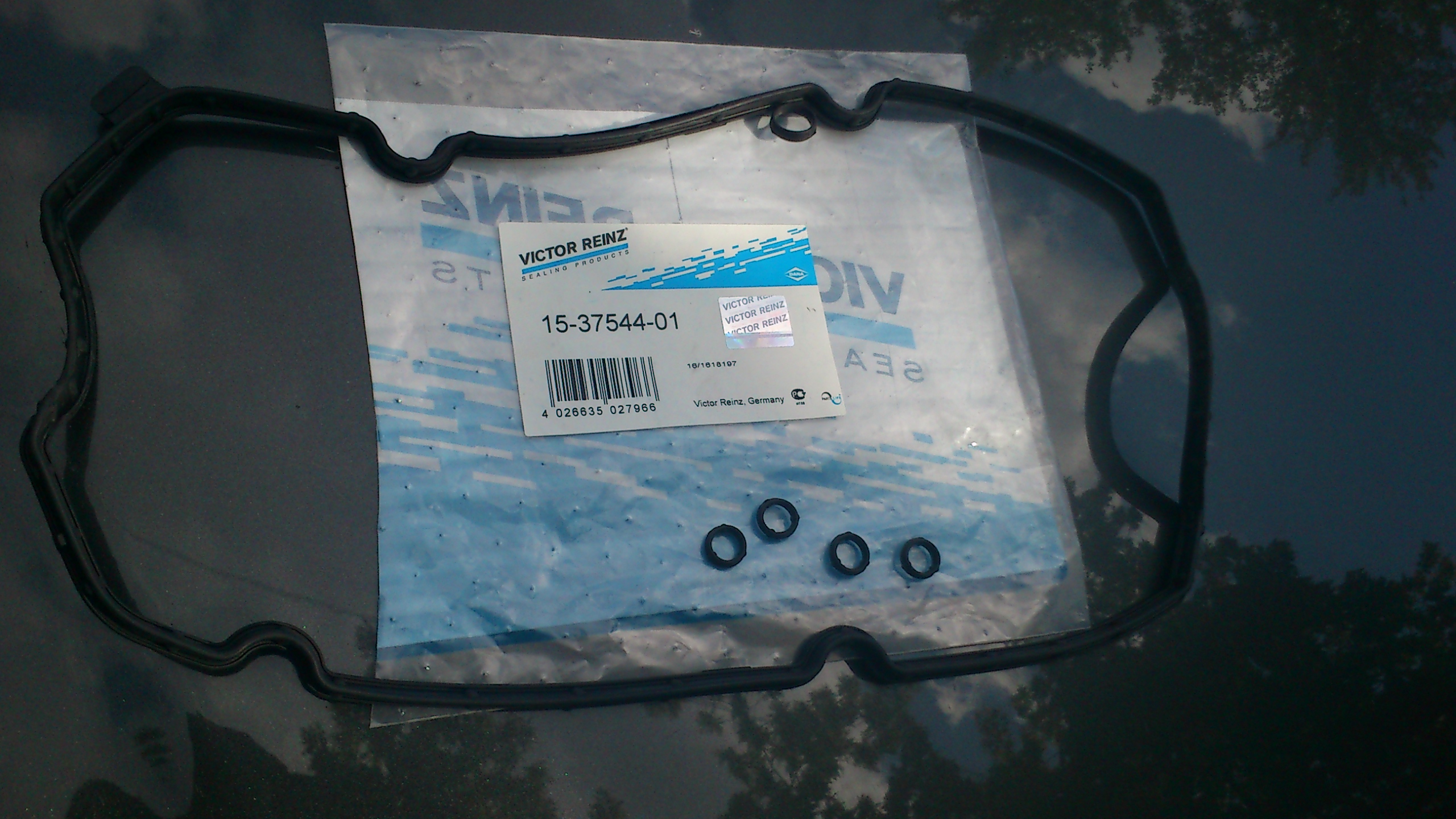

3. Reinz 15-37544-01. прокладка прокладка







71740676 - Крышка маслозаливной горловины.

   Во время эксплуатации автомобиля случается поломка маслозаливной крышки, ломаются зубцы механизма трещётки. Смекалистые автовладельцы нашли радикальный метод восстановления крышки.

крышка



  На автомобилях FIAT Albea с большим пробегом возможны утечки масла из системы смазки двигателя в следующих местах:

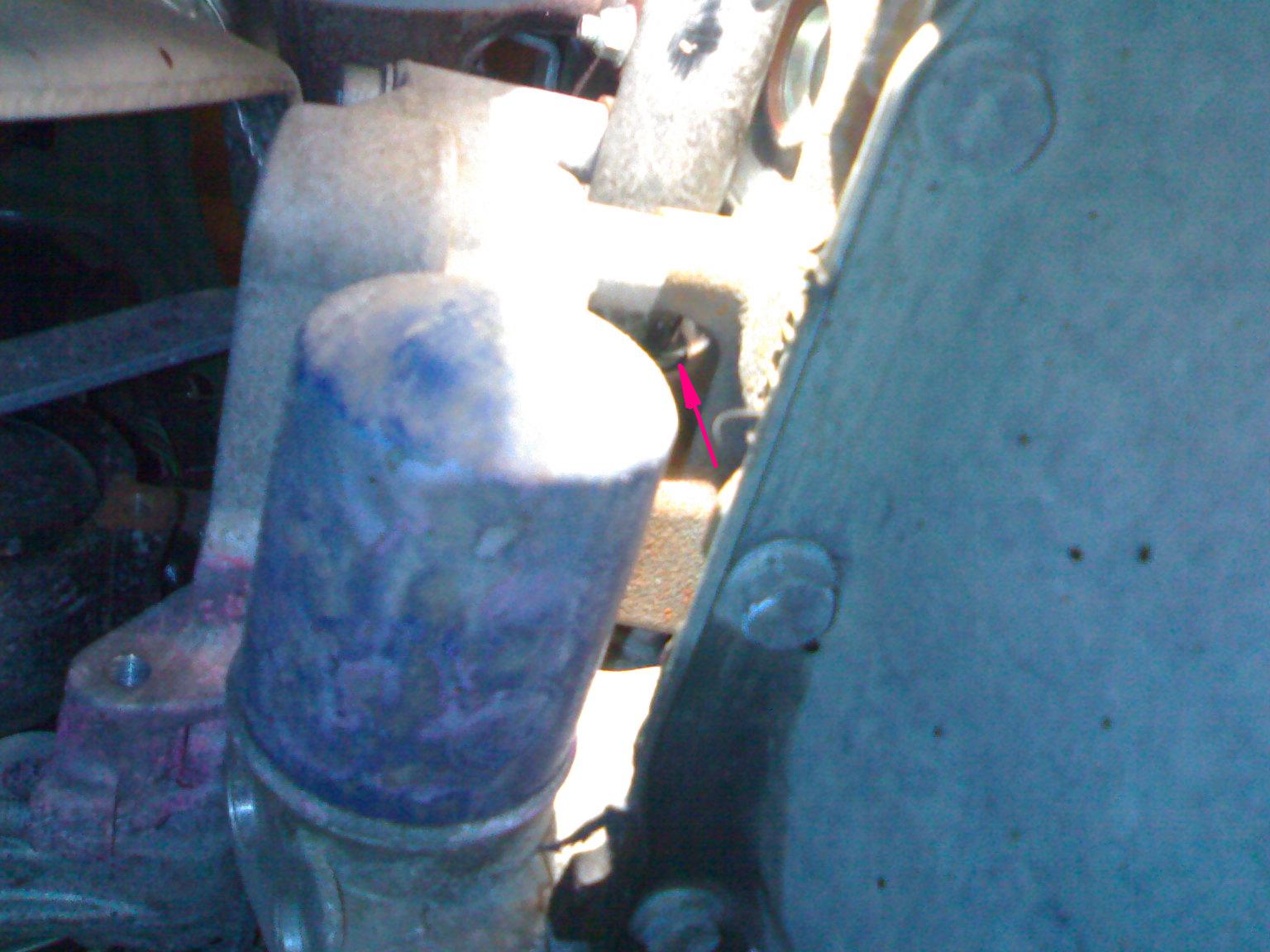

   1. Торцевое соединение масляного фильтра и корпуса масляного насоса:

   а) Плохо затянут масляный фильтр, лечиться - затяжкой масляного фильтра.
   б) Некачественная продукция (масляный фильтр), плохая уплотнительная резинка.

Лечится - заменой масляного фильтра на качественный продукт.

   2. Течь масла из-под прокладки крышки клапанов (в основном со стороны выхлопного коллектора и при пробеге более 50 тыс. км). Причины: Потеря свойств материала, из которого изготовлена прокладка.

Лечится – заменой прокладки крышки клапанов и уплотнительных колец масляных каналов крышки.


   3. Выдавливание масляного щупа из своего посадочного гнезда и как следствие выброс масла через трубку масляного щупа. Причины: В основном это происходит в зимний период. Перемерзание шланга отсоса картерных газов в результате накопления водомасляной эмульсии.

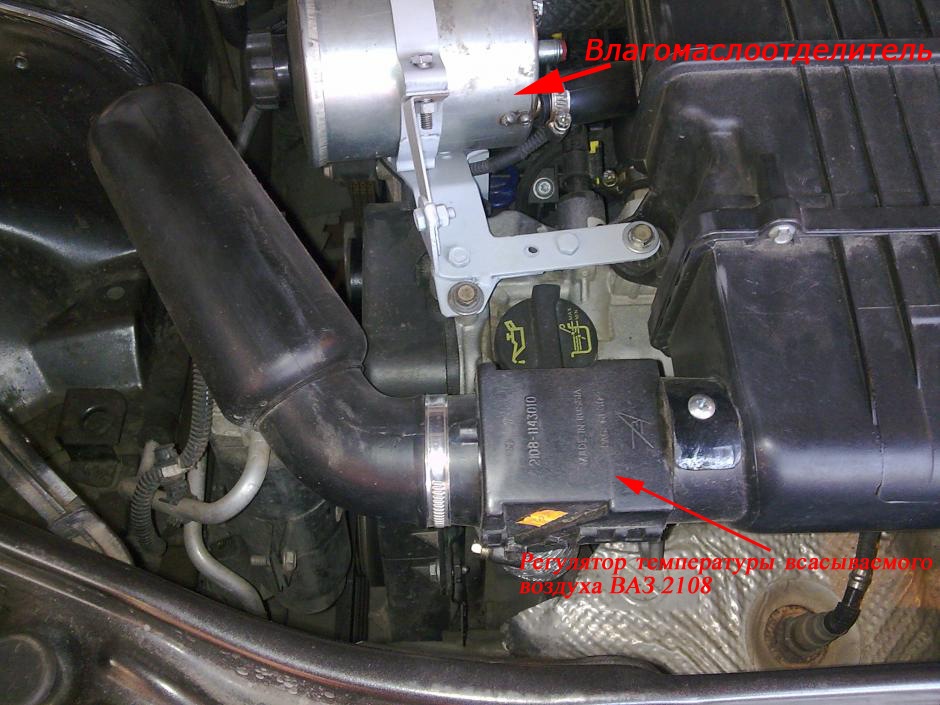

Лечится - утеплением моторного отсека и прочисткой шланга отсоса картерных газов. Также установкой влагомаслоотделителя в разрыв шланга отсоса картерных газов и регулятора температуры всасываемого воздуха.

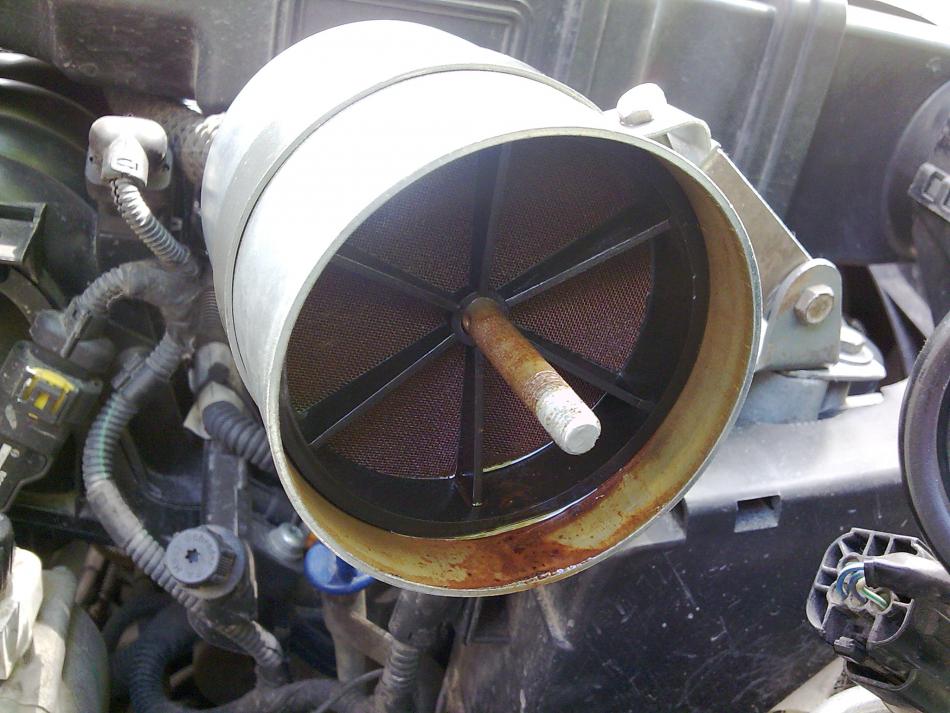

влагомаслоотделитель

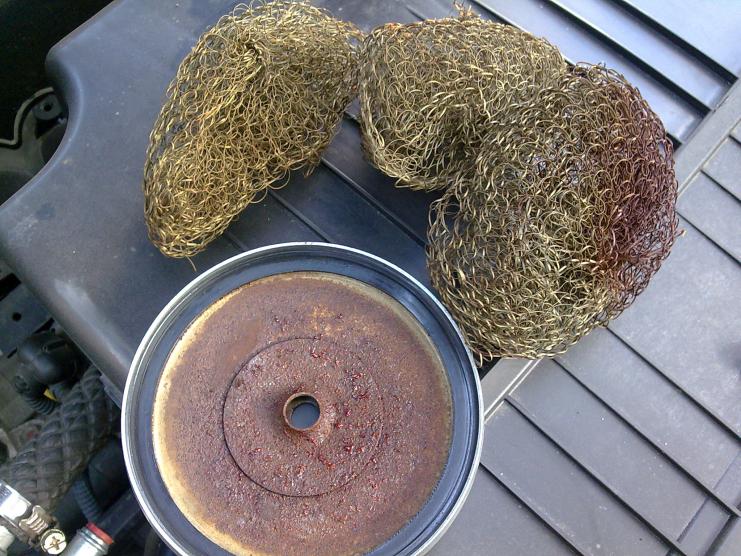

Внутренности влагомаслоотделителя. Изготовлен из бачка гидроусилителя а/м ГАЗ 3102

влагомаслоотделитель

влагомаслоотделитель

влагомаслоотделитель

влагомаслоотделитель

влагомаслоотделитель

влагомаслоотделитель

влагомаслоотделитель

влагомаслоотделитель

ПОЗНАВАТЕЛЬНАЯ ИНФОРМАЦИЯ О МОТОРНЫХ МАСЛАХ

Вообще-то в SAE температуры для зимних рядов, это которые с буковкой W, до которых масло как раз будет прокачиваться, а по летним рядам определяется, до какой температуры окружающего воздуха смазочная пленка будет сохранять свои свойства.
Класс SAE сообщает потребителю диапазон температуры окружающей среды, в котором масло обеспечит проворачивание двигателя стартером и прокачивание масла масляным насосом по смазочной системе двигателя под давлением при холодном пуске в режиме, не допускающем сухого трения в узлах трения, и надежное смазывание летом при длительной работе в максимальном скоростном и нагрузочном режиме (прочность и толщина смазочной пленки), т.е. это обозначение летнего ряда. Ни о каких качественных характеристиках масла, ни о их применении для конкретных марок, а/м и типов двигателей классификация SAE не говорит.
Прокачиваемость - способность масляного насоса прокачать масло при минимальной температуре.
Проворачиваемостъ - способность стартера проворачивать коленчатый вал двигателя при минимальной температуре.
У масла с минимальным существующим по Классификации зимним рядом 0W по SAE проворачиваемость 3250 МПа*сек при -30°C, а прокачиваемость 60000 МПа*сек при -40°C.
Высокотемпературная вязкость, влияющая на использование в теплое время года, и как писал выше на прочность и толщину смазочной пленки при +100°C определяемая на капиллярном вязкозимитре по стандарту ASTM D 445 у масла 0W-20 минимальная 5,6 сСт, максимальная <9,3 сСт, а у масла 0W-40 минимальная 12,6 сСт, максимальная <16,3 сСт. Минимальная вязкость мПа*сек при +150°C и скорости сдвига 160 с-1 определяемая по стандартам ASTM D 4683 или CEC L-36-A-90 на коническом подшипнике у масла 0W-20 2,6, а у масла 0W-40 2,9.
У всесезонного масла с летним рядом 40 при выходе двигателя на рабочий тепловой режим (испытание по стандарту ASTM D 445) толщина и прочность смазочной пленки выше, чем у всесезонных масел с летними рядами 20 или 30.

Что такое допуски масел?
Или почему производители автомобилей выдумывают собственные стандарты? Благодаря статьям о вязкости масла и классификации моторного масла, Вы уже знаете, что существуют принятые методики классификаций автомобильного масла по качеству и эксплуатационным характеристикам.
Но, оказывается, что многим автопроизводителям этого мало! Они, видите ли, еще и выдумывают какие-то свои допуски масел, да еще и сертифицируют моторное масло по этим допускам для своих двигателей.
Если коротко, допуск производителя двигателя - это конкретный стандарт качества моторного масла, для которого определены все параметры, которые производитель автомобиля считает обязательными при использовании такого автомасла в своем двигателе.
Процедура присвоения допусков достаточно сложна - для того, чтобы получить право писать на этикетке моторного масла какой-либо допуск какого-либо производителя, производитель автомасла должен получить соответствующий сертификат от этого автопроизводителя. В свою очередь, перед выдачей такого сертификата, автопроизводитель проводит достаточно сложные испытания и анализы моторного масла. Платит за процедуру (и не мало кстати), естественно производитель моторного масла.
Информация о том, по каким допускам сертифицировано конкретное моторное масло обязательно присутствует на этикетке, т.е., если там такой информации нет - это масло по допускам не сертифицировано, что бы Вам не говорил продавец.
Итак, зачем все-таки нужны допуски масла?
Все начинается с маркетинга…
Все из-за жесткой конкуренции на рынках новых автомобилей. Конкуренция эта возникла не вчера, она существует много лет. И все это время каждый производитель автомобилей из кожи вон лезет, чтобы удержать своих покупателей и еще привлечь новых. А для этого приходится очень жестко позиционировать свою продукцию по некоторым параметрам. В том числе, это касается и двигателей.
К примеру, один производитель заявляет: «наши машины очень быстрые», другой – «а наши – экономные», третий же позиционирует свои автомобили, как «мощные и проходимые» (примечание автора – это очень грубые примеры, знаю, что дословно такого не бывает, но если суммировать все лозунги, слоганы, рекламные тексты и т.д. – где-то на это и выйдем). Тем не менее, у всех троих есть линейки моторов и моделей – от слабых и экономных и до быстрых и тяговитых.
Позиционирование мотора влияет на его конструкцию
Вся эта идеология напрямую влияет на производство, в том числе двигателей. Технологии у производителей разные, и продиктованы они, не в последнюю очередь, позиционированием марки машины. Соответственно, разные и материалы, из которых изготавливают внутренние детали мотора. А вот тут уже начинается химия и вопросы взаимодействия присадок, которые содержатся в масле, с этими самыми материалами, используемыми при производстве двигателя.
Поскольку присадки у каждого производителя масла разные, то и получается, что одно и то же масло может идеально подходить для одного двигателя, и буквально за пару лет уничтожить (к примеру, путем разъедания поршневых колец) другой, аналогичный, но другого производителя. И тут нет, и не может быть понятия – «это моторное масло лучше, а то – хуже», просто автомасла все – РАЗНЫЕ, предназначены для разных моторов и условий эксплуатации.
Кроме того, критическое значение имеет толщина пленки, которую образует масло на внутренних деталях автомобиля (некоторые присадки именно ее и регулируют). Если эта толщина будет больше допущенных производителем мотора зазоров – будет постоянно перегреваться поршневая группа, со всеми вытекающими отсюда последствиями, если же меньше – масло попросту будет выгорать сверх нормы. А вот допустимые зазоры то, как раз у всех автопроизводителей разные, более того, они разные даже у разных моторов одного производителя.
В результате, допуски масел производителем автомобиля – самый важный параметр
Именно поэтому многие автопроизводители разрабатывают свои собственные стандарты и требования к автомаслу для каждого двигателя (либо линейки таковых). По заявкам производителей автомасла, делаются необходимые исследования и тесты, в результате чего конкретная марка масла конкретного производителя допускается к использованию в конкретном двигателе. Оформляется все это сертификатом, и только после этого производитель автомасла имеет право писать на этикетке именно этого масла допуск автопроизводителя.
Следует заметить, что при огромном разнообразии автомобильных масел на рынке, а также учитывая количество конструктивно разных двигателей и их производителей, наличие сертификата допуска масла производителем автомобиля является серьезным аргументом в пользу его использования. И наоборот – отсутствие допуска делает такое использование весьма рискованным.

Я часто встречал на просторах Рунета попытки доказать, что масло 0W-40 лучше чем 5W-40 во всех режимах эксплуатации.
На самом деле это выдумки и чистой воды, фикция, далее объясню почему:
Кинематическая вязкость данных масел при 100°C одинакова и варьируется в пределах 12,6-16,3 cSt(мм2/сек). Также у них одинаковый параметр прочности и толщины пленки при эксплуатации в теплое время (летний ряд 40).
Отличаются они только 2 параметрами: потеря предела текучести и потеря предела каплеобразования, а это параметры только зимнего ряда (0W и 5W), которые влияют только на холодный пуск. Больше эти параметры ни на что не влияют. Соответственно у масел с зимним рядом 0W вязкость при "-" ниже, чем у масел с зимним рядом 5W. Что касается потери предела текучести (прокачиваемость) то у масла 5W это -35С, а у масла 0W может колебаться от -40°C до -45°C. Потеря предела каплеобразования (температура застывания) у масел 0W составляет от -48°C до -50°C, у 5W это параметр от -42°C до -50°C.
Принцип работы масел отличных по вязкости, например 5W-30/0W-30 и 5W-40/0W-40.
При использовании масла с более низким параметром кинематической вязкости при 100°C минимальный 9,3, максимальный <12,6 (cSt или мм2/сек), т.е. в данном случае 5W-30/0W-30 уменьшаются потери на трение, но увеличивается износ, соответственно при использовании масла 5W-40/0W-40, потери на трение выше, но меньше износ (показатели вязкости можно посмотреть выше).
Единственное преимущество масел 0W-30/0W-40 на маслами 5W-30/5W-40 имеет место быть только в зимний период эксплуатации, так как граница холодного пуска, т.е. динамическая вязкость у них ниже.

Вот выдержка из журнала "Популярная механика" 6 мифов о моторных маслах.


Миф 1


Нельзя заливать полностью синтетическое масло в мотор, если раньше туда было залито минеральное – оно свернется.

Неправда! Современные синтетические масла на основе сложных полиэфиров и полиальфаолефинов спокойно переносят смешивание с минеральными, полусинтетическими или другими полностью синтетическими маслами. Единственное исключение – синтетические моторные масла на основе гликолей, которые уже не производятся (гликоли в автомобиле применяются сейчас только в качестве компонента антифриза).


Миф 2

Перед заливкой нового масла обязательно нужно промыть двигатель – например, веретенным маслом.

Неправда! Полностью слить масло из двигателя нельзя: остаток составляет около 10%. Оставшаяся часть «промывки», смешиваясь с новым (особенно хорошим синтетическим) маслом, способна разбалансировать пакет присадок. Поэтому никаких «промывок» при смене масла использовать не нужно! В крайнем случае, можно просто сократить интервал до следующей смены масла (до какого значения – зависит от загрязненности и типа «старого» масла и двигателя).


Миф 3

Нельзя заливать синтетическое масло в старые моторы – можно испортить двигатель.

Неправда! Синтетические масла можно заливать как в современные двигатели, так и в более старые. Однако современное синтетическое масло обладает хорошими моющими свойствами и способно смывать накопившиеся в двигателе отложения. Эти отложения могут засорить систему смазки двигателя. К тому же, очищая старые и уже потерявшие свою эластичность уплотнители, масло вымывает отложения из зазоров и вызывает «протечки». Именно эти эффекты и стали основой данного мифа. Бороться с ними легко – после перехода на «синтетику» первый интервал до следующей смены масла нужно сильно уменьшить и сменить все протекающие уплотнители.

Миф 4

Если добавить в хорошее синтетическое масло дополнительные патентованные чудо-присадки, оно станет работать еще лучше.

Неправда! Не делайте этого! Производители масел проводят десятки тысяч часов лабораторных экспериментов, «накатывают» миллионы километров на моторных стендах, подбирая и балансируя пакет присадок. Любое добавление каких-либо веществ может нарушить этот тонкий баланс, и в лучшем случае масло просто потеряет часть своих свойств. А в худшем – могут образоваться «комки», засоряющие систему смазки двигателя.


Миф 5

По цвету и запаху масла можно определить его качество.

Неправда! Органолептическими методами определить качество и состав масла нельзя. А на вкус его лучше даже не пробовать – в состав могут входить довольно токсичные компоненты.


Миф 6

Хочу залить в мотор масло для гонок Formula–1, по свойствам оно превосходит обычное, так как рассчитано на более жесткие условия эксплуатации.

Неправда! То масло, которое заливают в болиды механики команд, действительно отличается от обычного моторного масла. Но говорить, что оно «лучше» – неправильно. «Формульное» моторное масло действительно рассчитано на очень жесткие условия гонок, но только на них! Пилоты аккуратно прогревают двигатели до выхода на рабочую температуру, а затем «крутят» их до красной черты. Поэтому масло для болидов Formula–1 высоковязкое и рассчитано на очень высокие механические и температурные нагрузки. Цена вопроса – в отсутствии универсальности, а также в существенно меньшем ресурсе – несколько сотен километров, затем масло меняется и, как правило, вместе с большей частью двигателя (или с двигателем в сборе). В то время как у обычных «бытовых» автомобилей масло предполагается менять каждые 10–15 тысяч километров, а двигатель – гораздо реже. Поэтому, когда Михаэль Шумахер на рекламном плакате стоит в обнимку с канистрой моторного масла Shell, которое можно купить в любом магазине, – это вовсе не означает, что именно это масло механики заливают в его болид (хотя, разумеется, используется этот же брэнд).

Производители выпускают и «гоночное» масло для обычных машин – как правило, оно продается под названиями типа Racing, Rally и т.п. Температурно-вязкостный диапазон такого масла смещен в сторону более высоких температур (5W50, 10W60): оно рассчитано на более высокие температурные и механические нагрузки. В других условиях это масло не имеет никаких преимуществ перед обычным (хотя стоит дороже). Но при необходимости его можно заливать в двигатели обычных машин.
