МЕХАНИЧЕСКАЯ КОРОБКА ПЕРЕМЕННЫХ ПЕРЕДАЧ (МКПП)

   ОСОБЕННОСТИ КОНСТРУКЦИИ

   На автомобили Fiat Albea, собираемые в России, устанавливают пятиступенчатые механические коробки передач. Коробка передач выполнена по двухвальной схеме с пятью синхронизированными передачами вперёд, задняя передача не имеет синхронизаторов. Коробка передач, главная передача и дифференциал имеют общий картер.

кпп кпп кпп




кпп

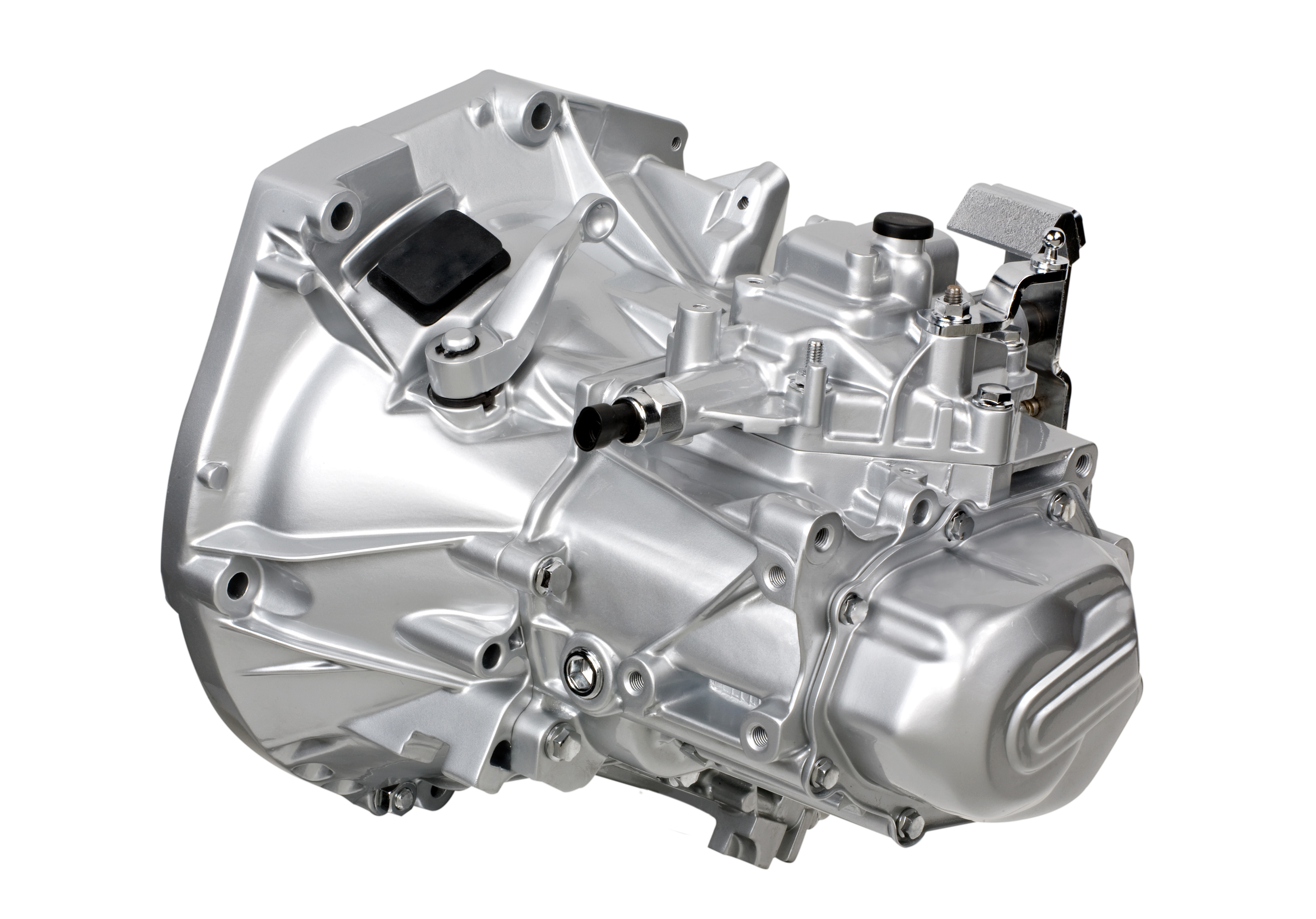

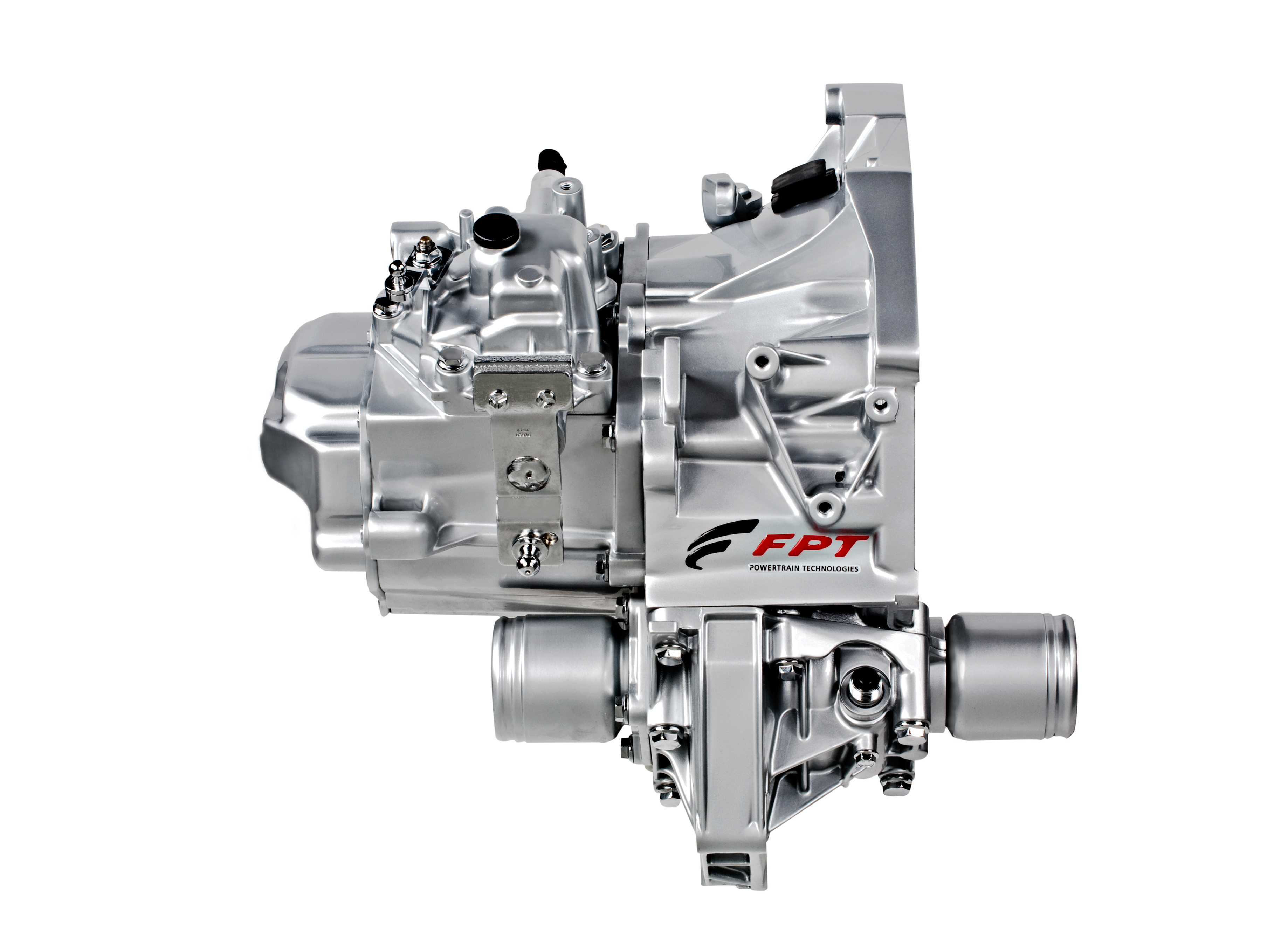

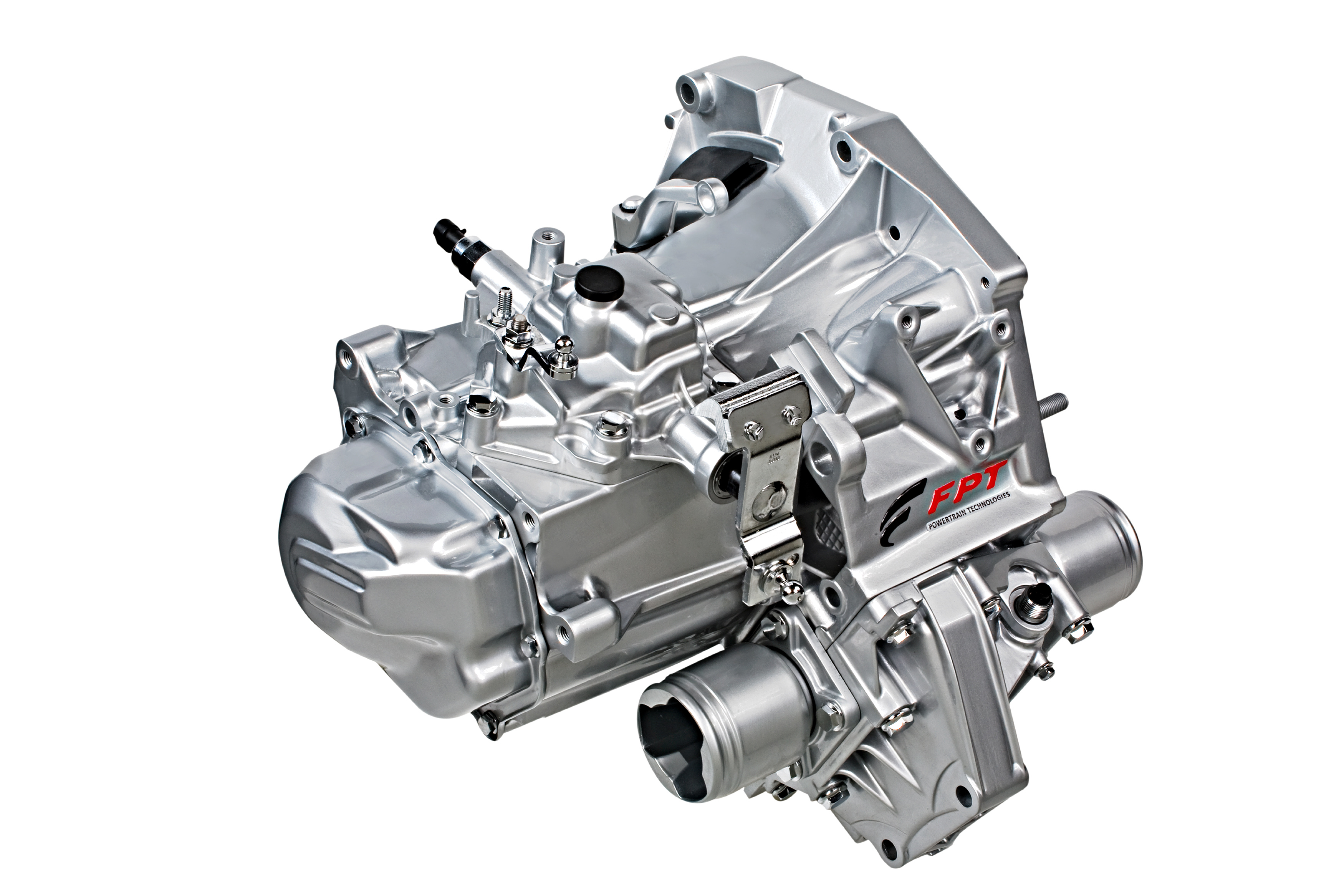

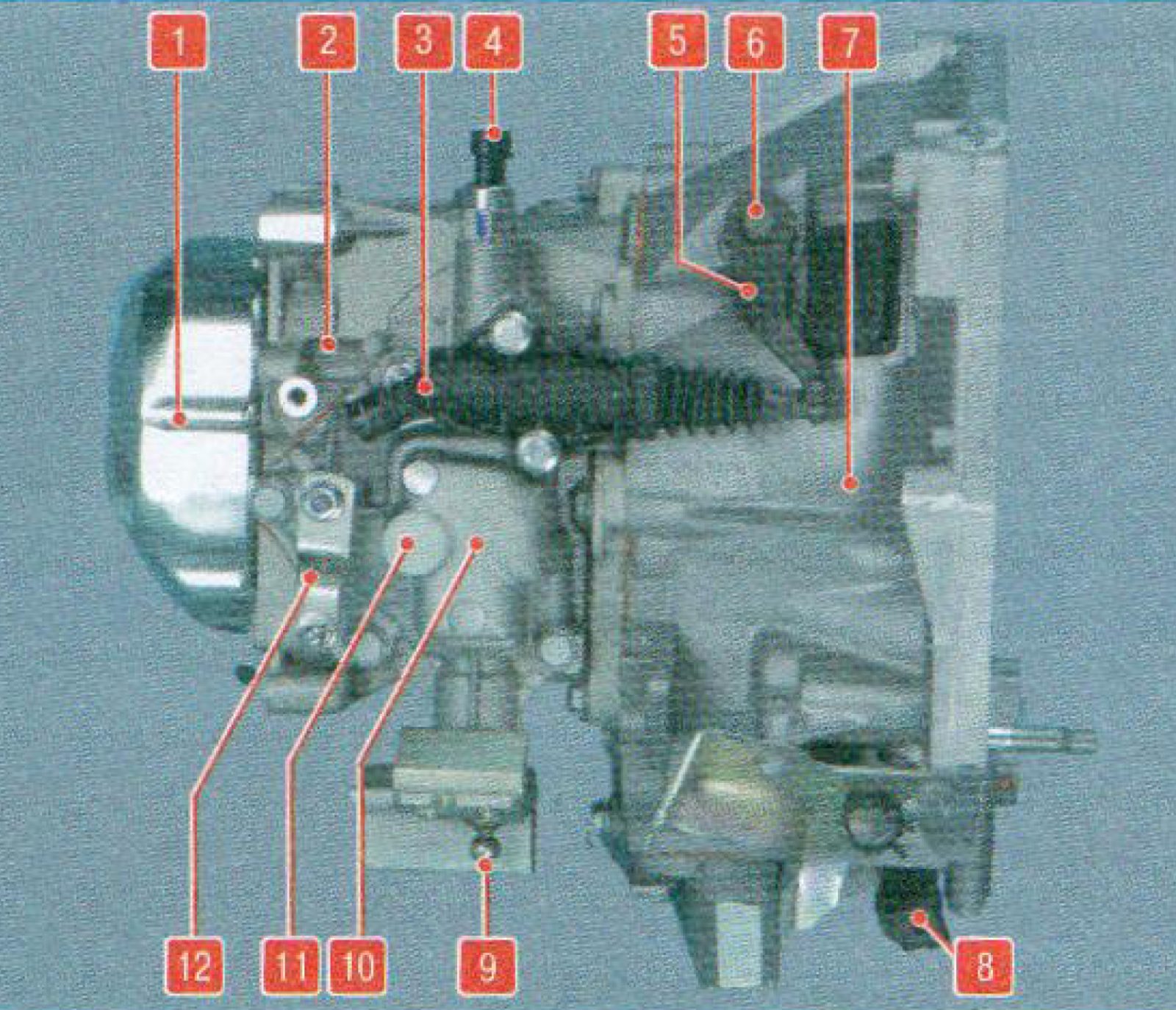

Рис 1. Общий вид КПП.
1 - задняя крышка; 2 - картер коробки передач; 3 - рабочий цилиндр привода выключения сцепления; 4 - выключатель лампы заднего хода; 5 - рычаг вилки выключения сцепления; 6 - вал вилки выключения сцепления; 7 - картер сцепления; 8 - датчик скорости автомобиля; 9 - рычаг переключения передач; 10 - механизм переключения передач; 11 - сапун; 12 - рычаг выбора передач

ОЕМ коды запасных частей КПП.

40004630 – сальник привода правый;
40004620 – сальник привода левый;
40004800 – сальник штока включения передач;
55203408 – датчик заднего хода.

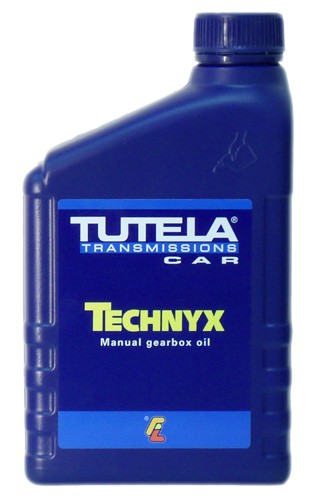

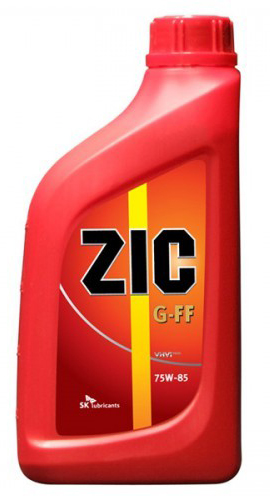

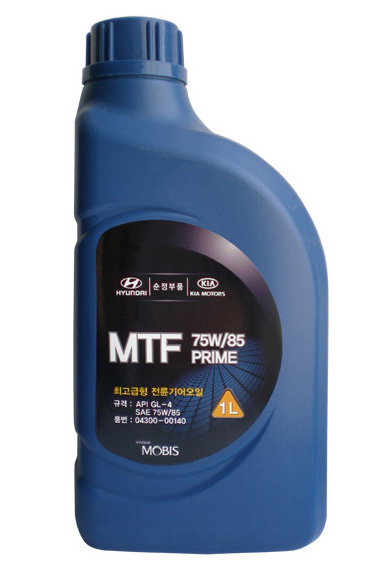

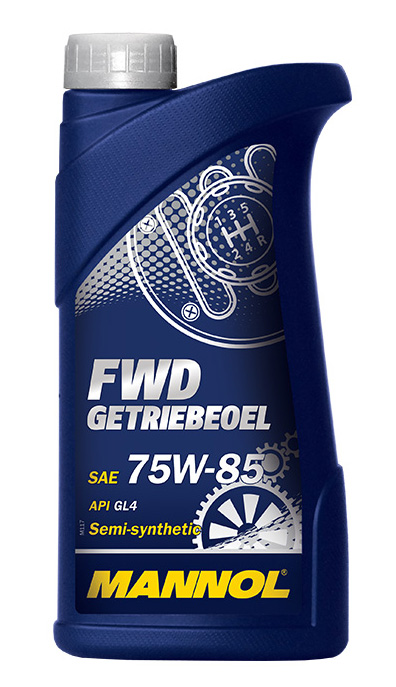

   Масло применяемое в КПП должно соответствовать по SAE 75W-85 и соответствовать или превосходить требования спецификации API GL-4 Plus и MIL-L-2105 D LEV. Объём масла в МКПП автомобиля ФИАТ Албеа - 1,5 л.

трансмиссионка маслолукмасло

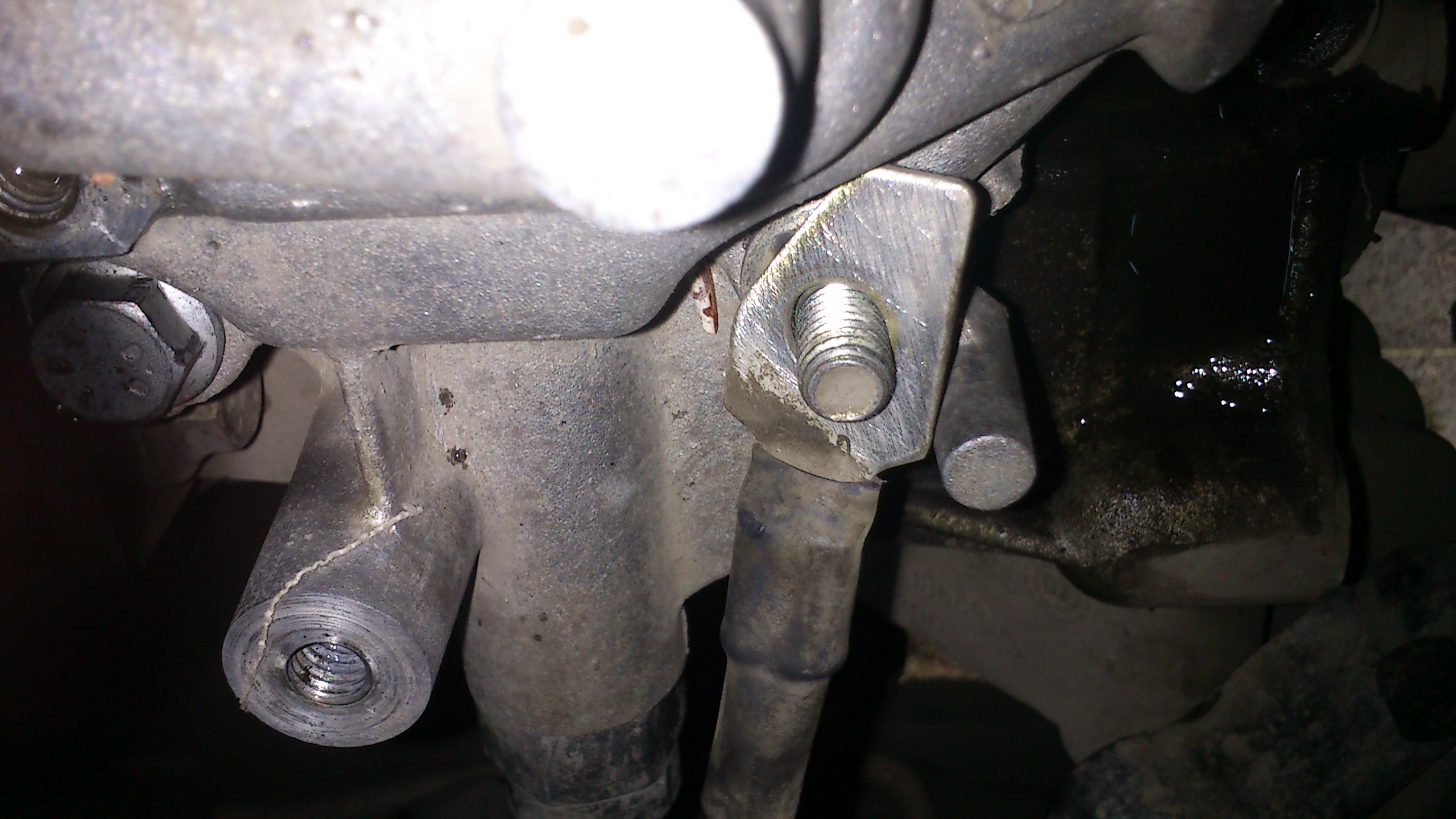

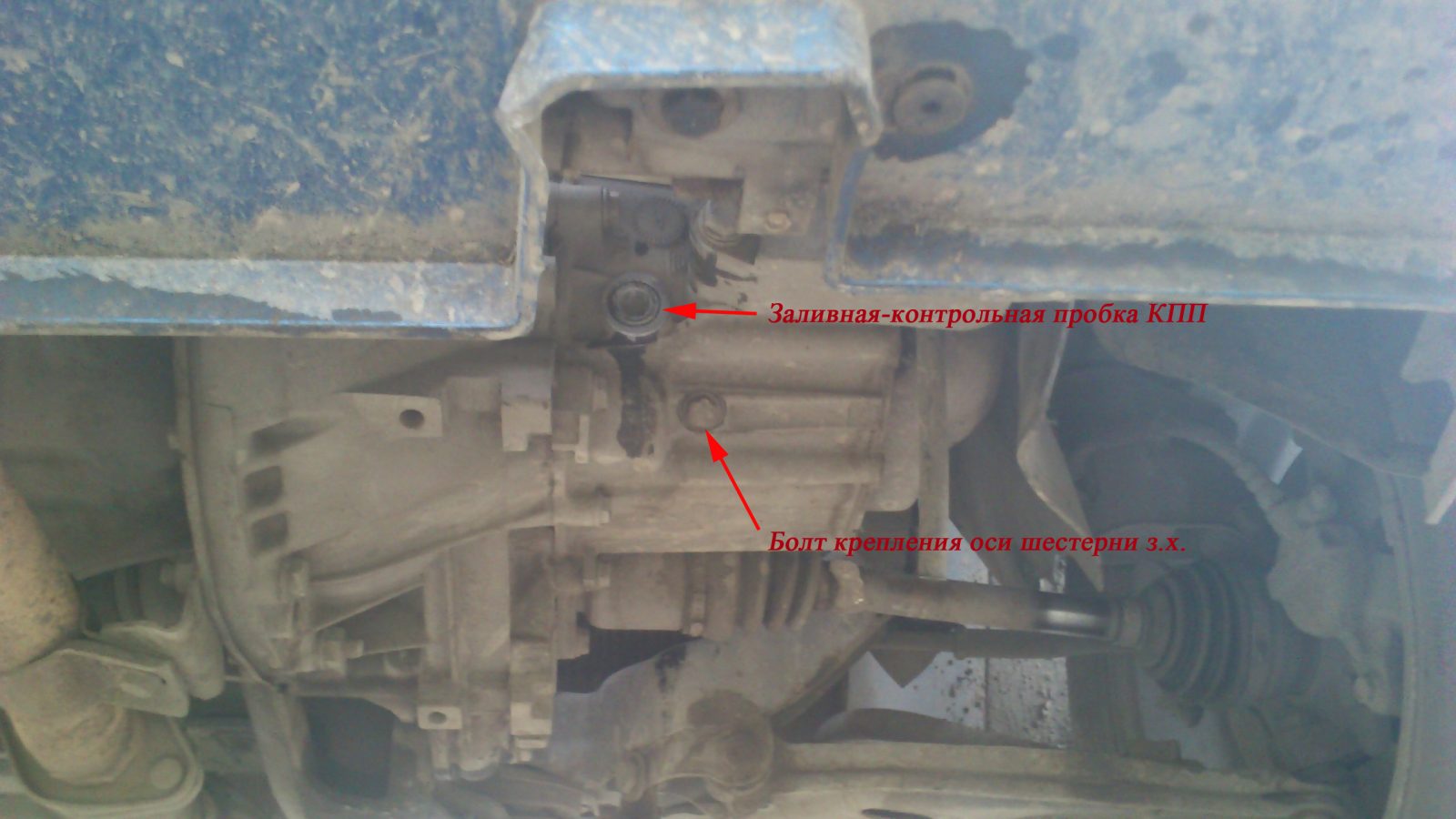

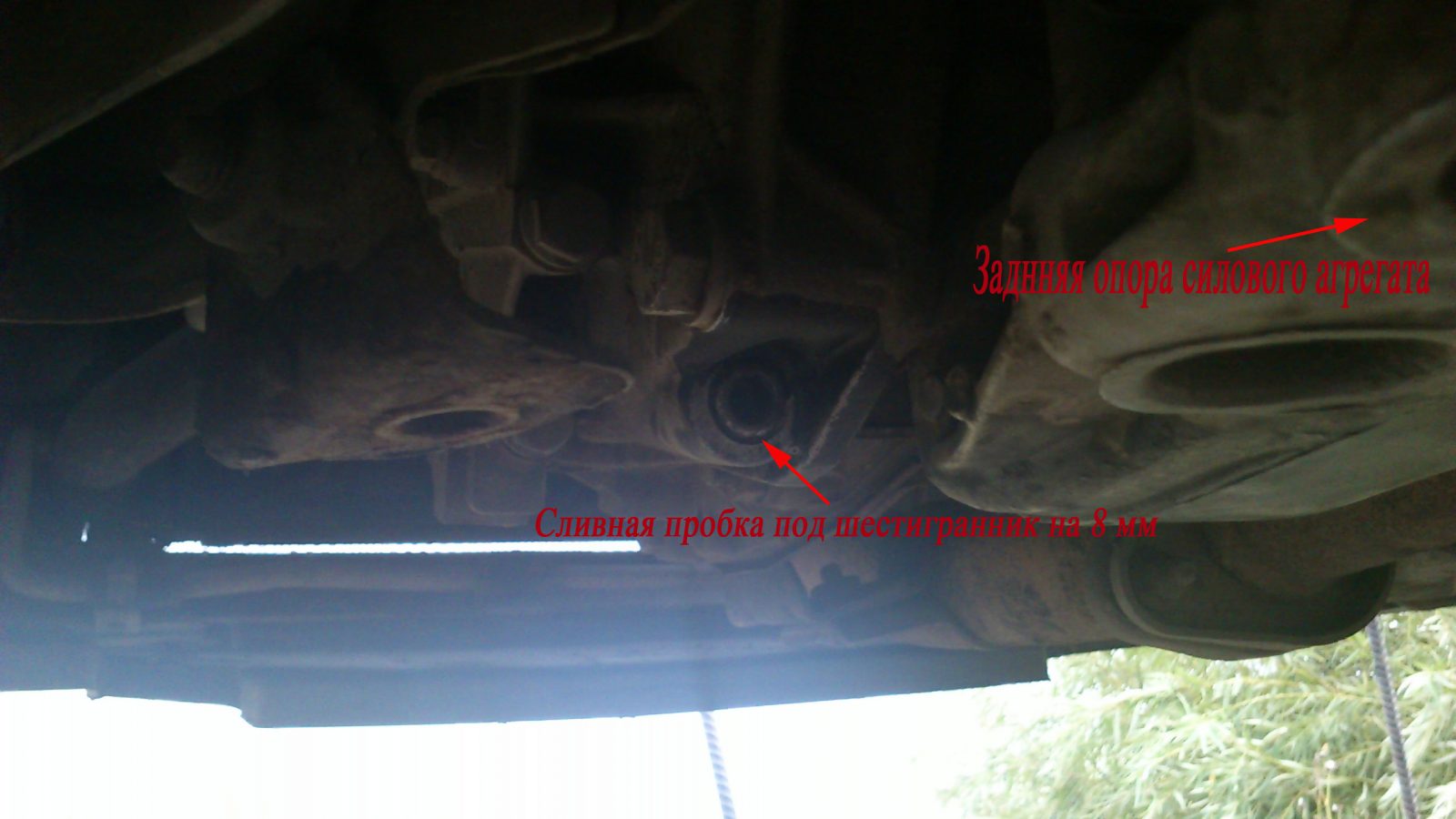

    Сливные и заливные отверстия КПП.

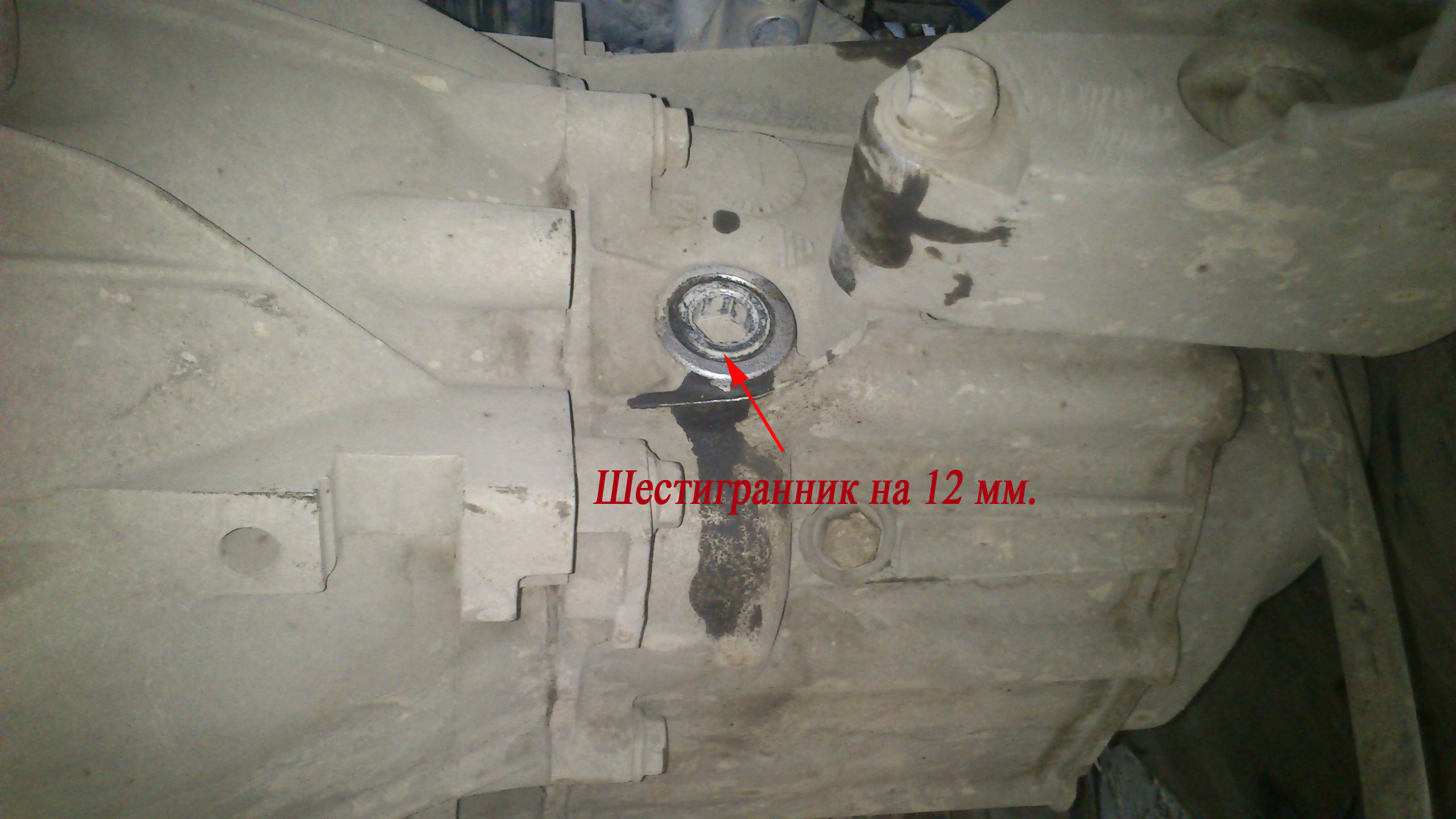

   В местах указанными стрелками расположены сливные и заливные отверстия МКПП. На а/м FIAT Albea нет контрольного щупа для проверки уровня трансмиссионного масла в МКПП, заливное отверстие считается контрольным. Если коробка заправлена полностью, то масло должно сочится по резьбе заливного отверстия. В МКПП автомобиля ФИАТ Албеа входи 1,5 л масла и НЕ БОЛЕЕ!!!

кпп кпп

кпп

Основные неисправности, для устранения которых необходимо снимать коробку передач с автомобиля:

- повышенный (по сравнению с привычным) шум;

- самопроизвольное выключение или нечеткое включение передач;

- утечка масла через уплотнения и прокладки.

Кроме того, коробку передач снимают для замены сцепления, маховика и заднего сальника коленчатого вала двигателя.



   Замена сальника на штоке выбора передач.

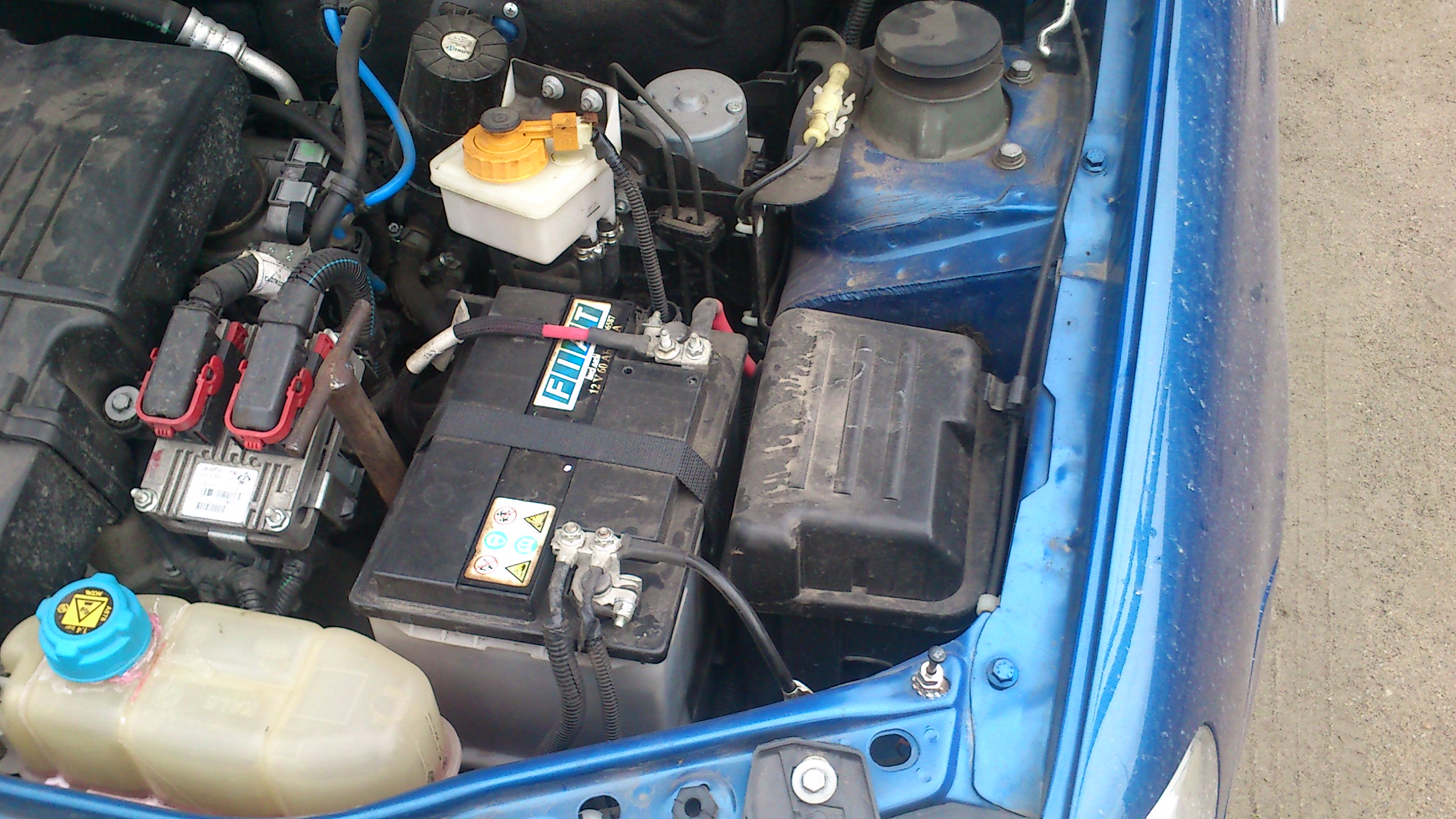

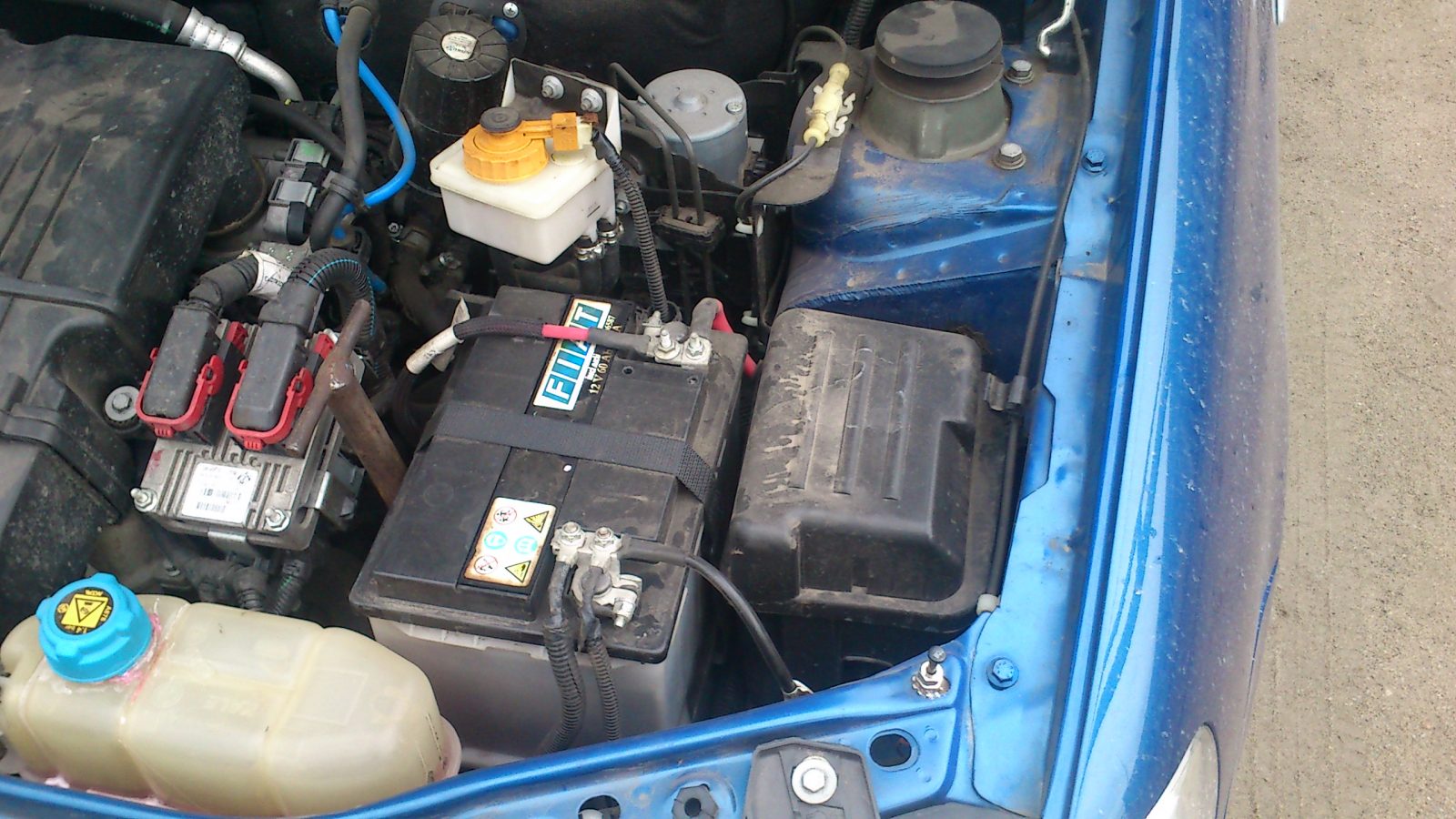

   Для этого необходимо снять аккумуляторную батарею и её площадку.

АКБ площадка

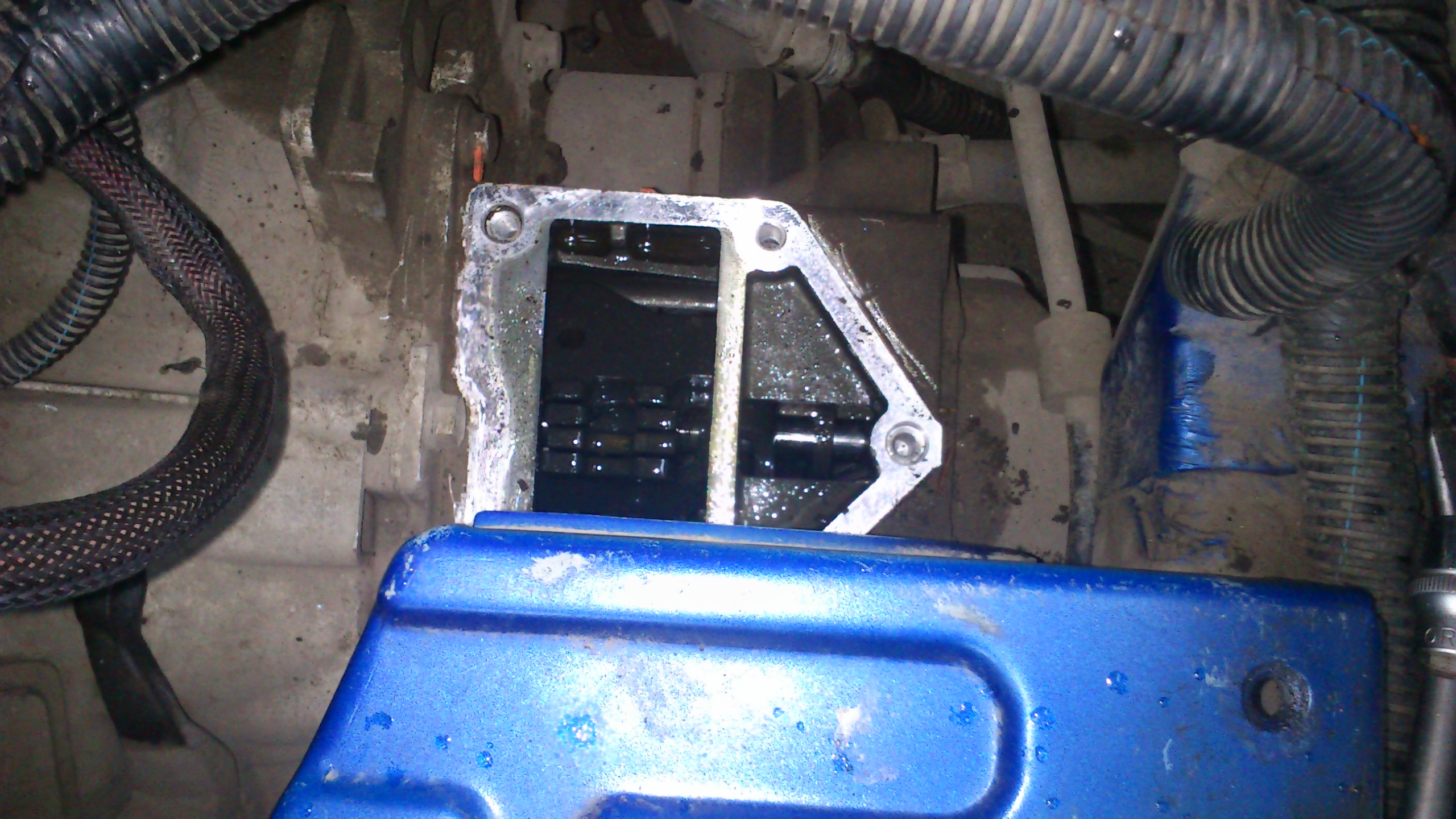

Затем отключить разъём питания ламп заднего хода и тяги выбора передач. Далее снимаем сам механизм (5-6 болтов головкой на 13 с удлинителем), коробка остаётся на месте.

Селетор снят

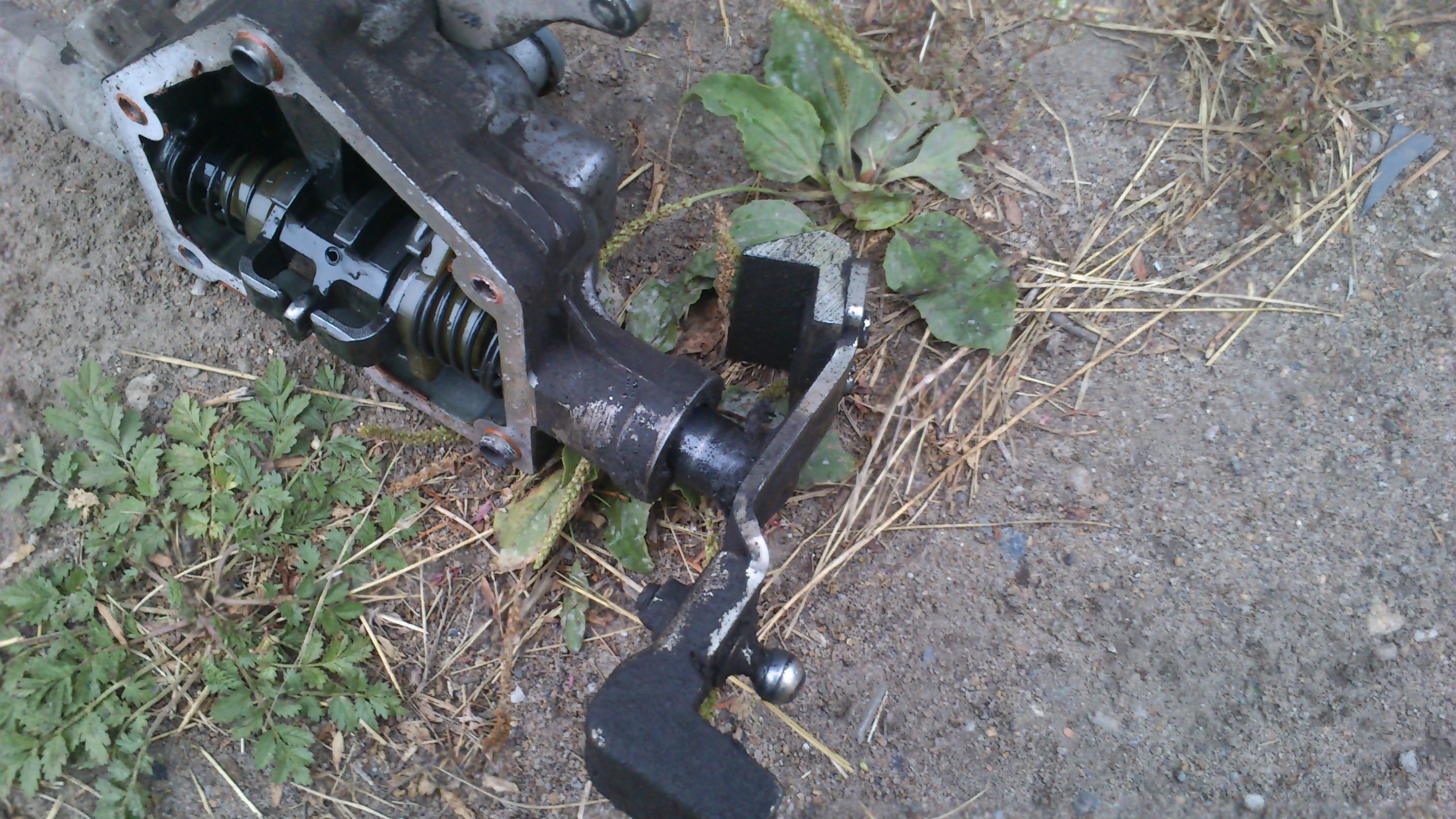

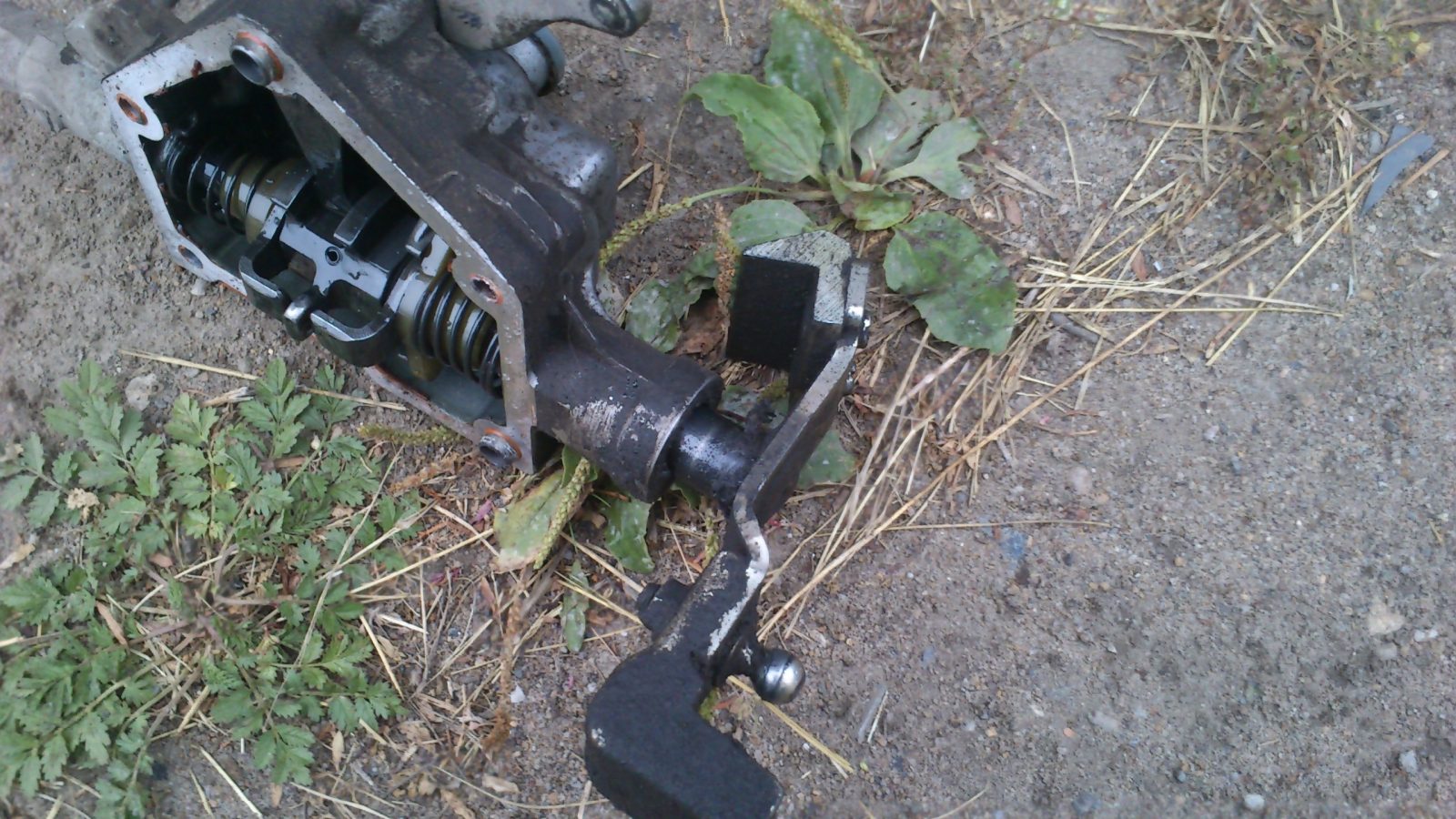

Так выглядит снятый механизм. На фото он весь замасленный и покрытый слоем грязи, как результат текущего сальника.

вид селектор

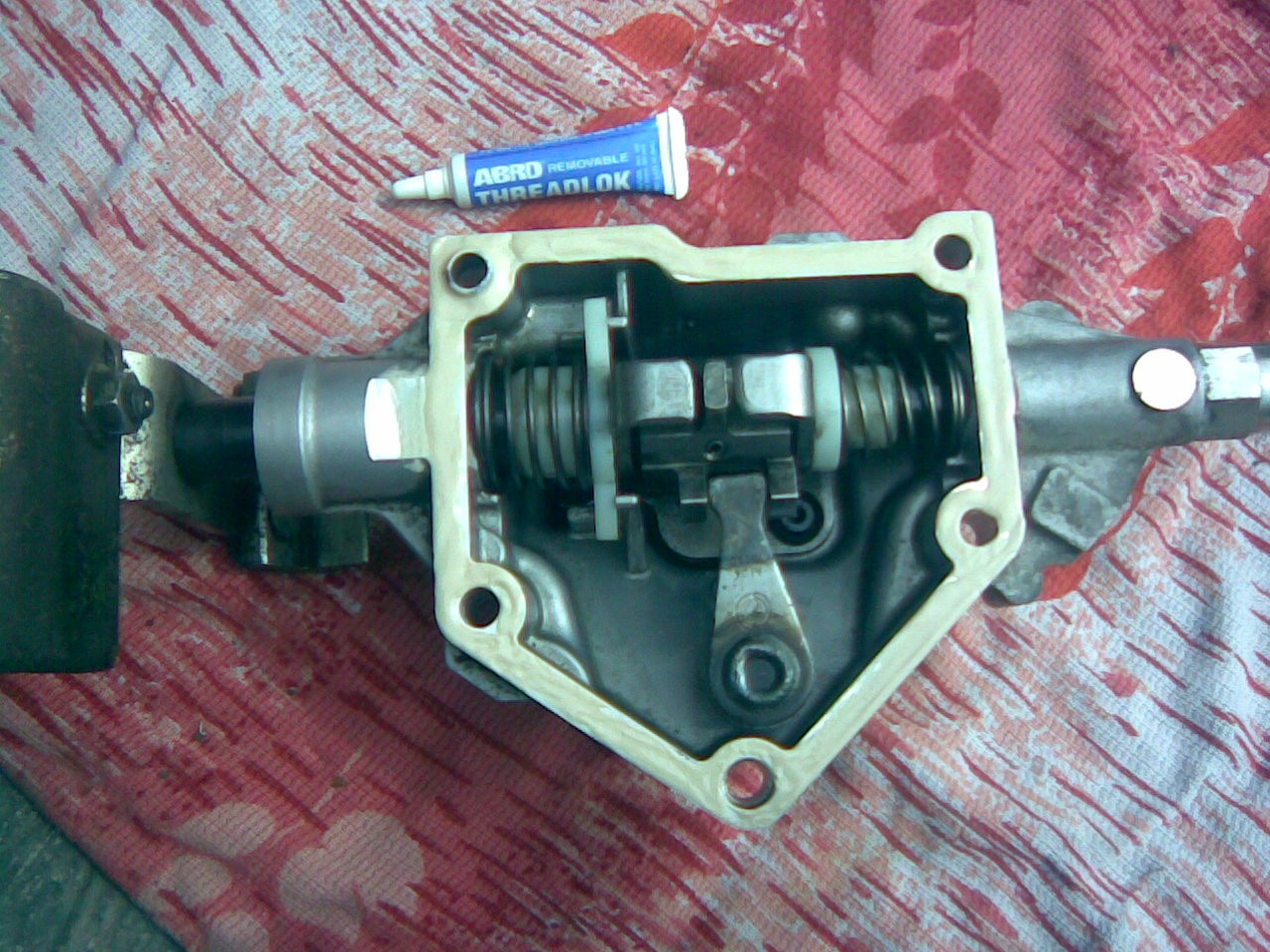

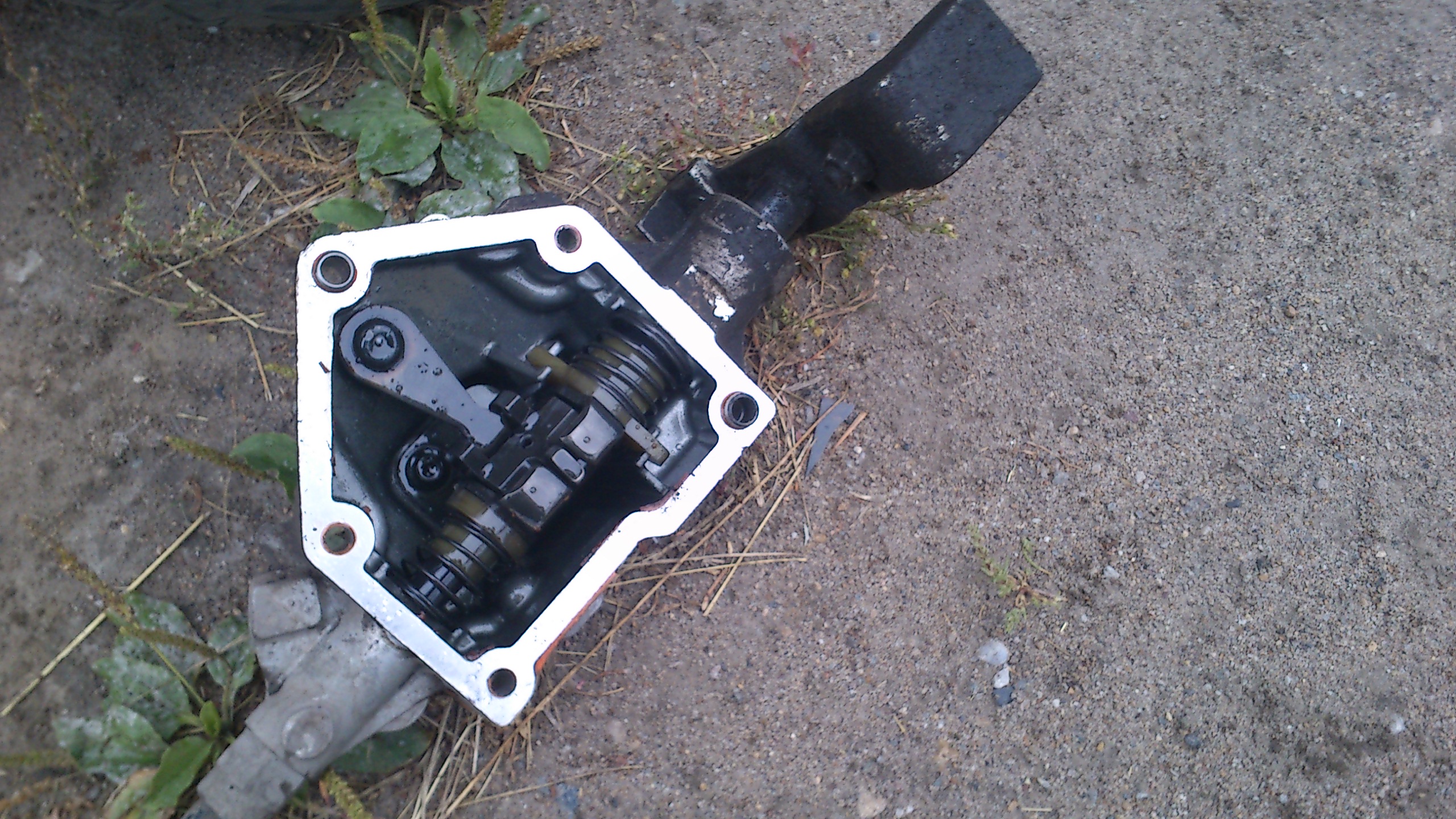

Разбирать механизм выбора передач придётся, т.к. впрессованный сальник в корпус механизма снять мешает пластина балансиров, которая приварена к штоку выбора передач. Обратно на коробку механизм ставится на обезжиренную поверхность со специальным красным герметиком для КПП (самозастывающий при нагревании, при обычной температуре как гель).

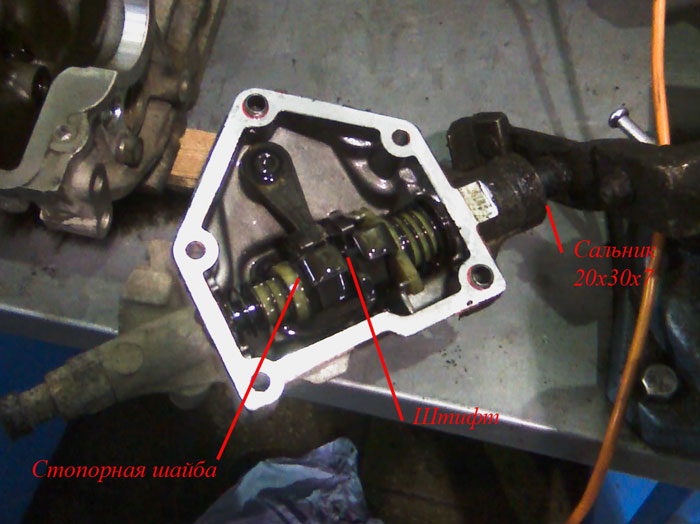

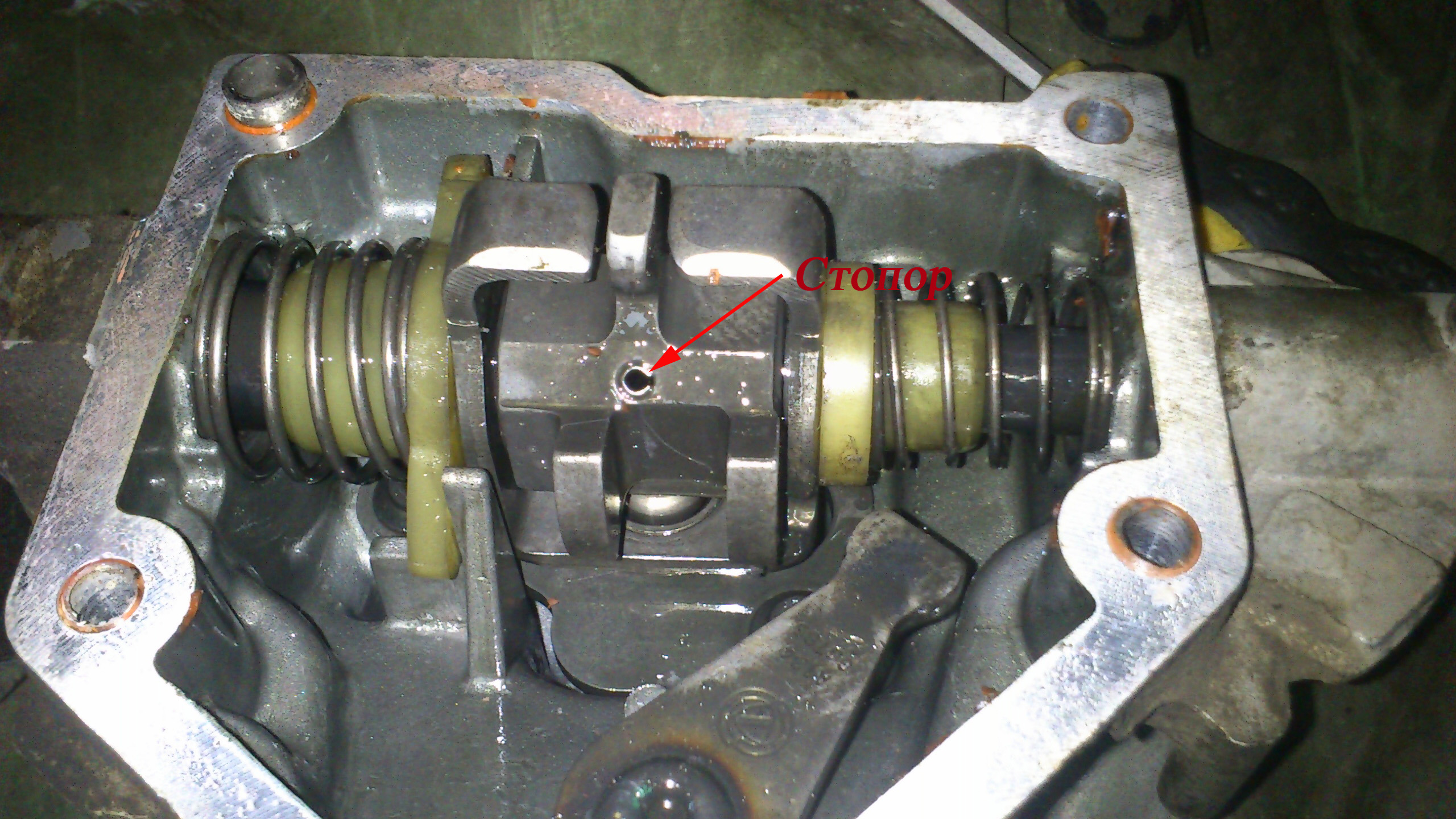

После снятия механизма удаляем стопорную шайбу и штифт (стопор) (см. фото). При выбивании штифта механизм следует обязательно расположить как на фото ниже, иначе штифт не выбьется. Он попадёт в недоступные полости чем Вас сильно озадачит, потому как к нему потом будет невозможно подобраться.

внутри внутри

сел

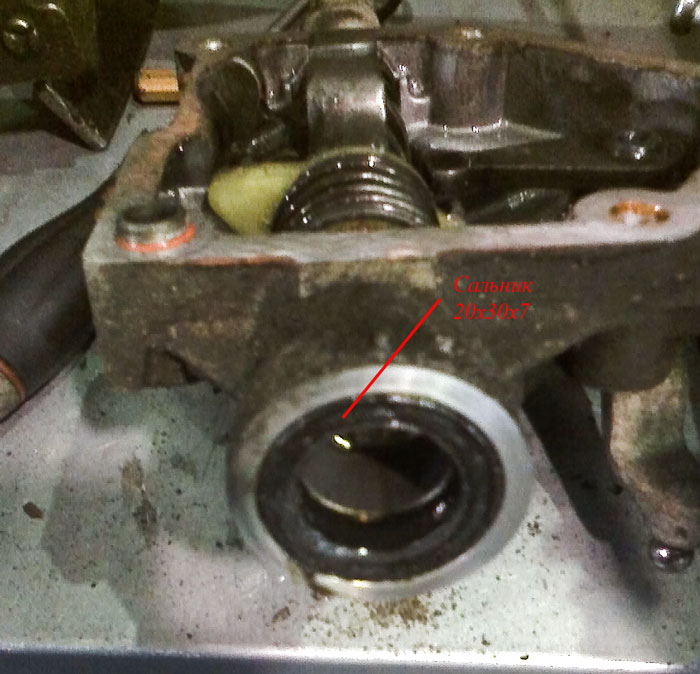

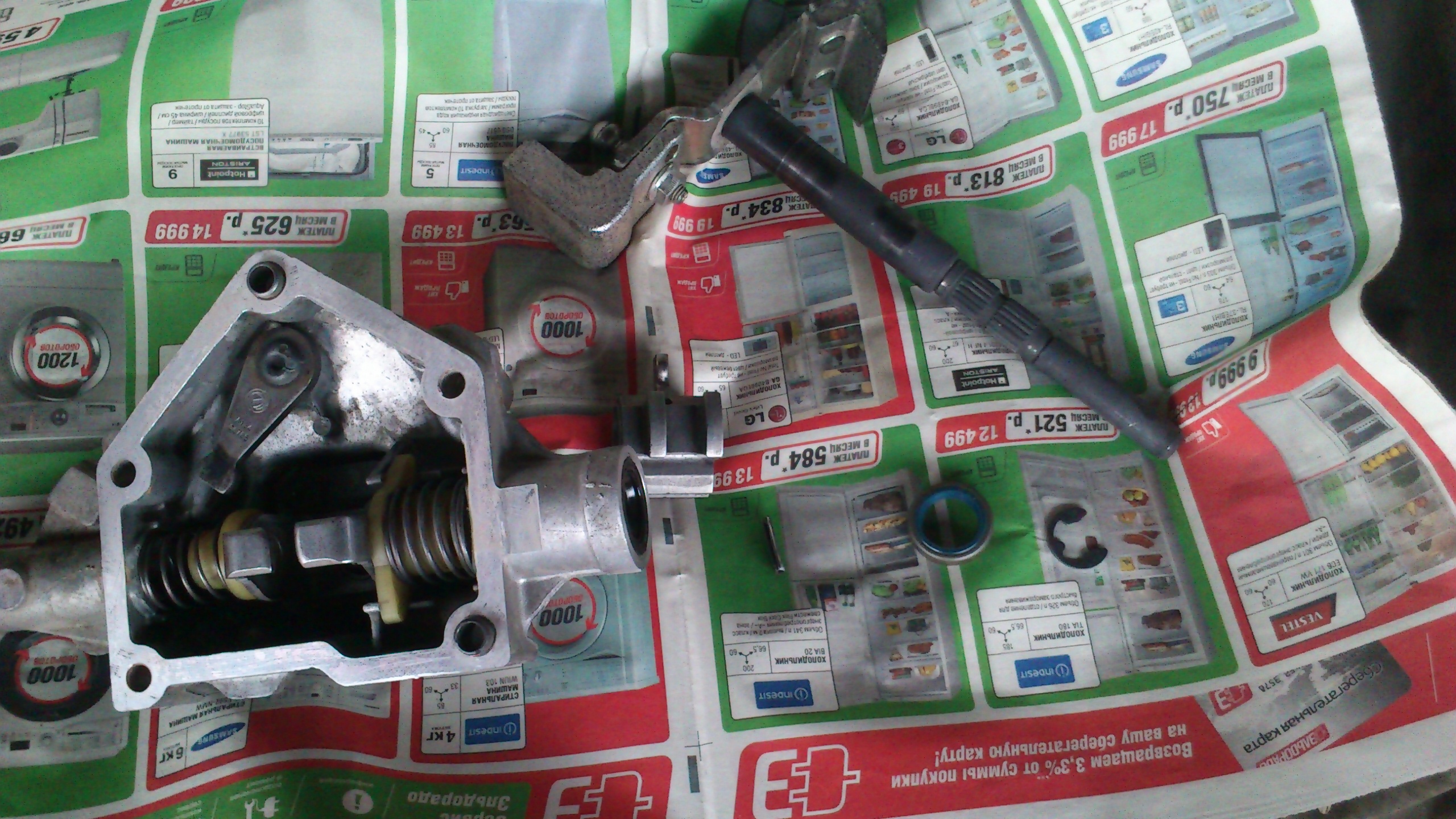

Затем вытаскиваем вал выбора передач и выпрессовываем старый сальник.

сел сел

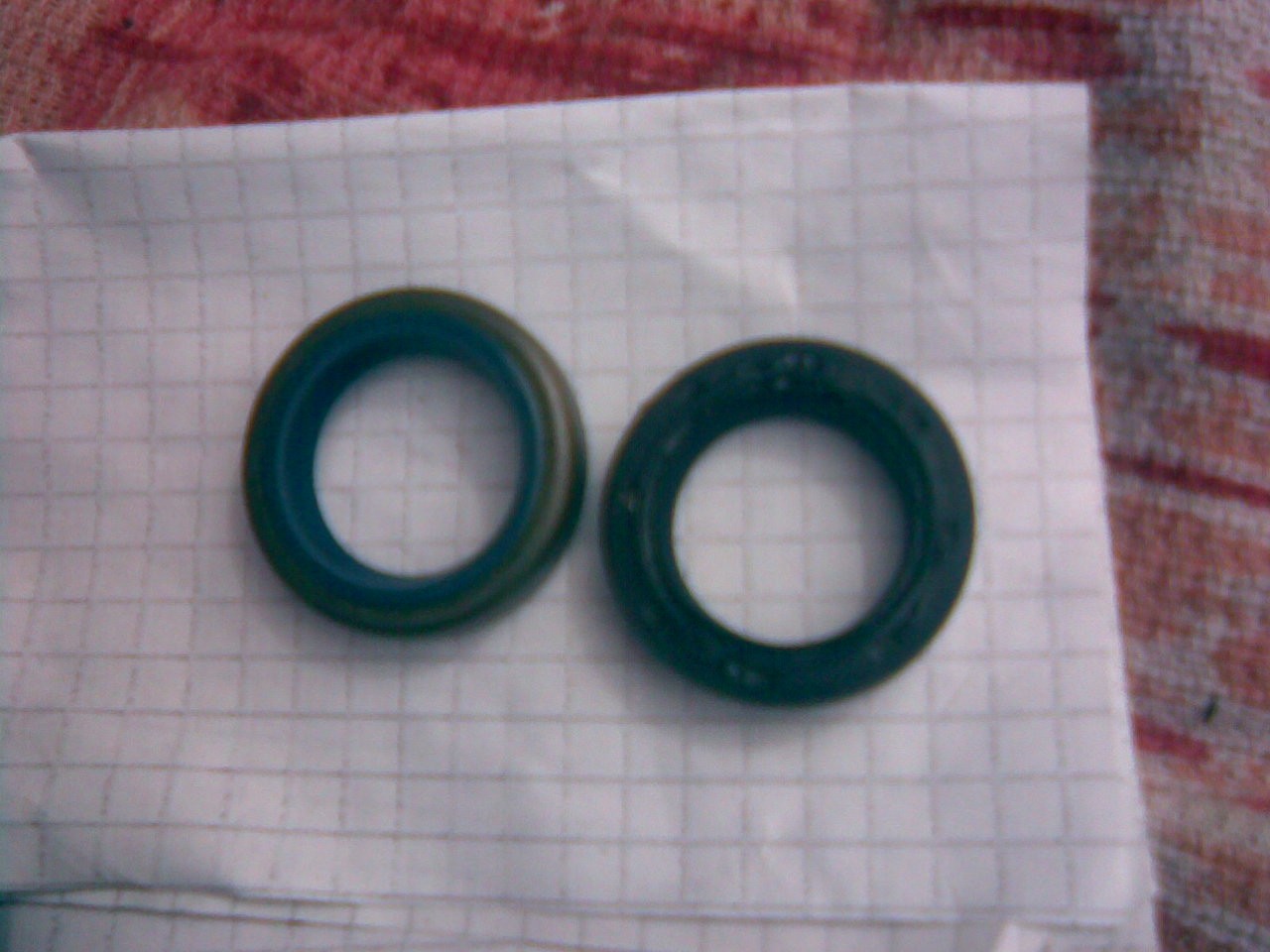

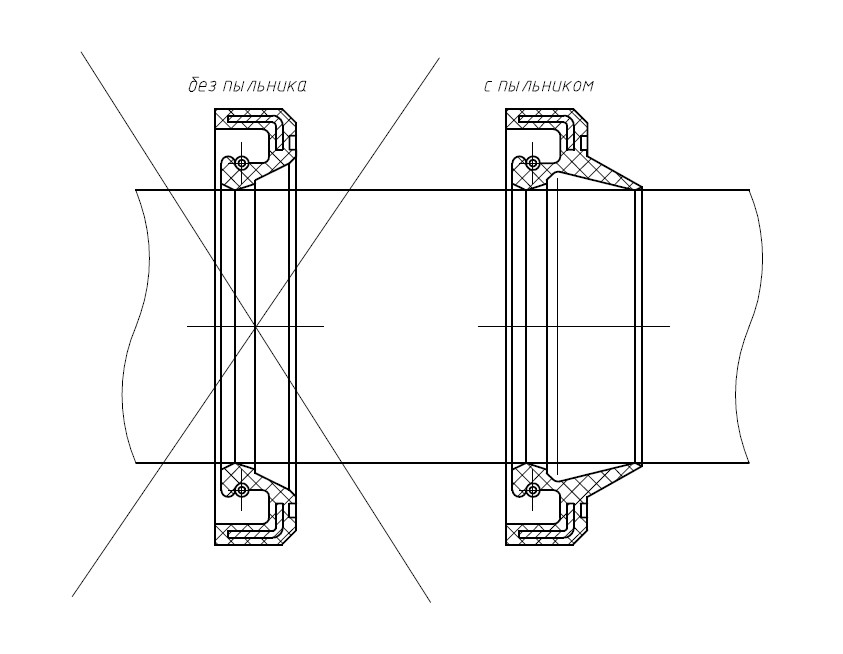

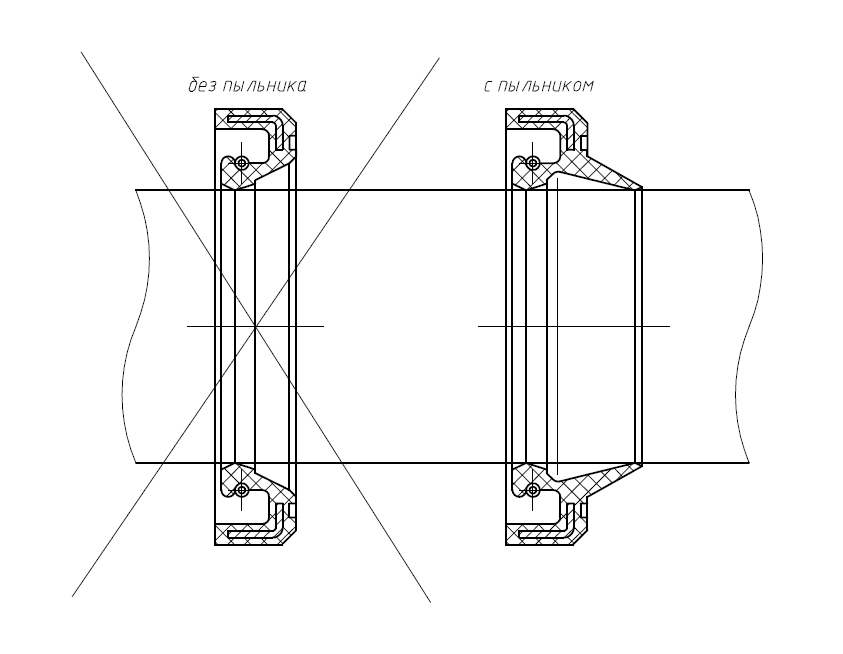

Приобретаем сальник желательно оригинальный, по размеру можно подобрать и российского производства. Но делать это не рекамендуется, потому как у оригинального сальника помимо рабочей уплотняющей кромки есть и грязевой пыльник (см. фото ниже).

манжета манжета

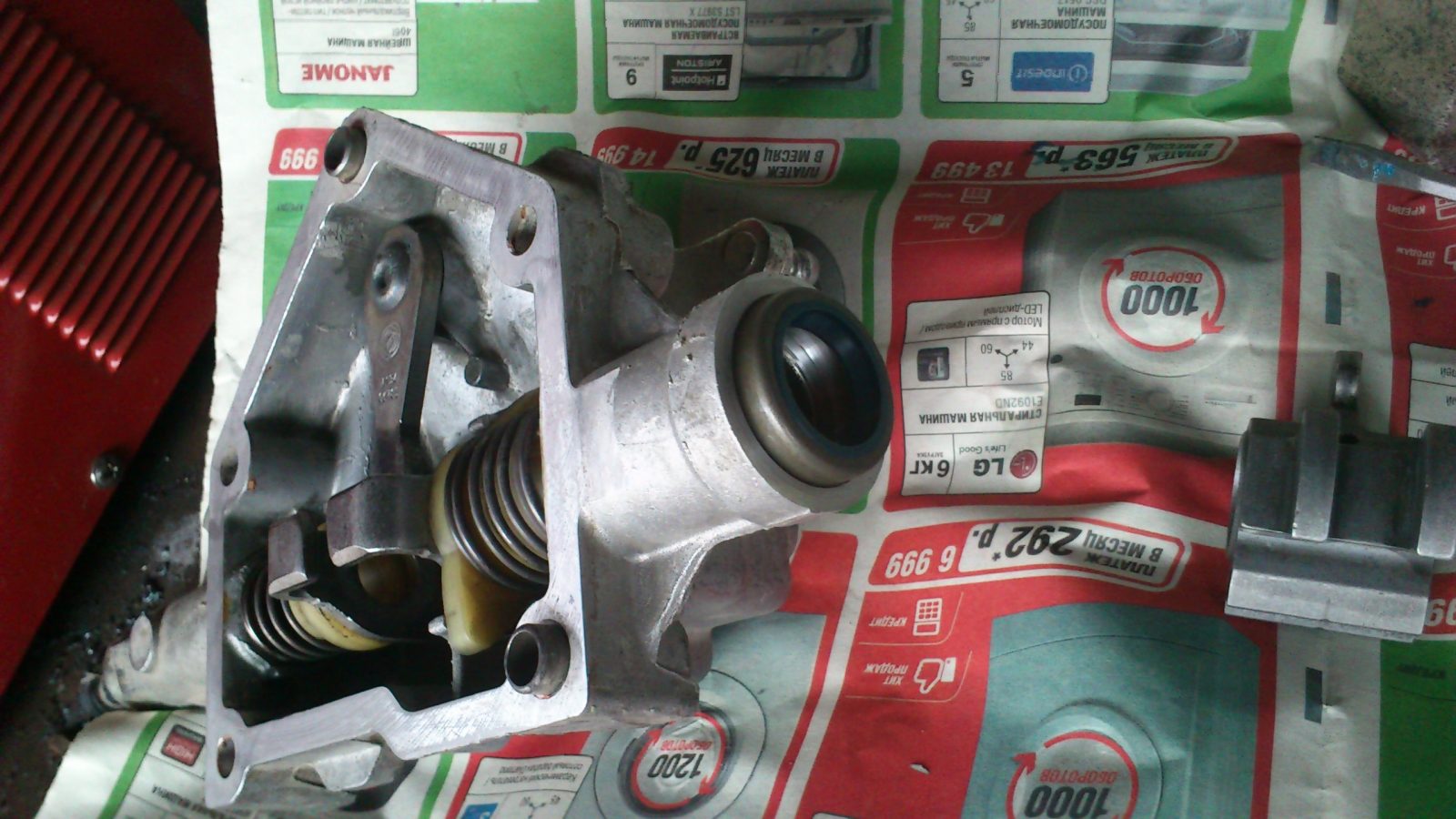

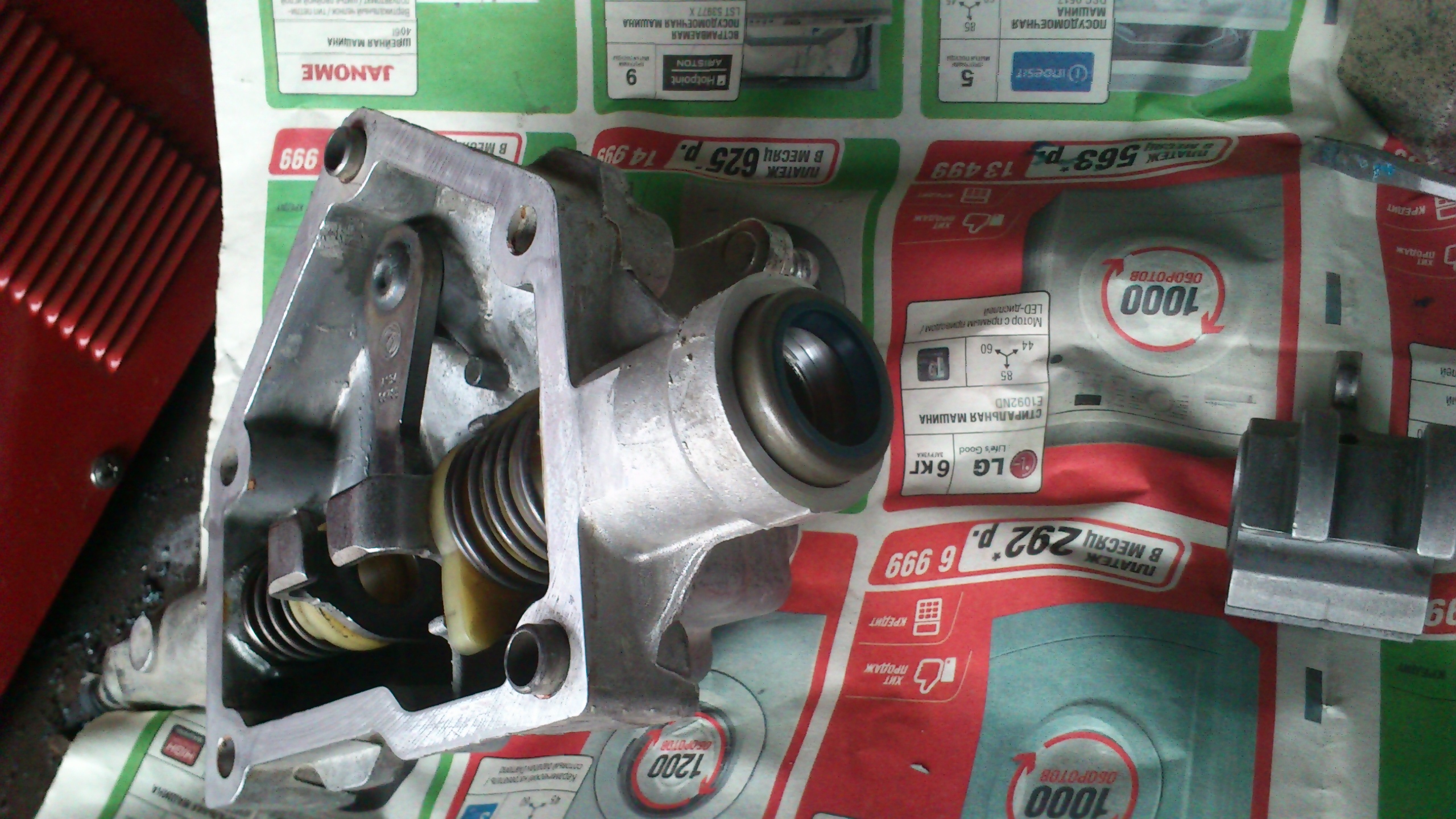

Запрессовываем новый сальник в корпус селектора.

сальник

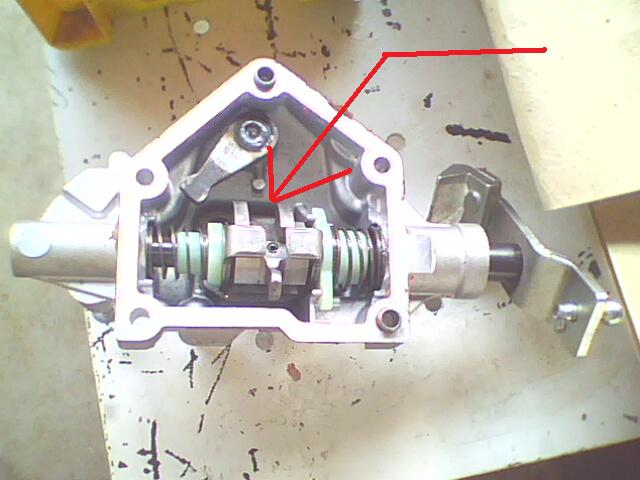

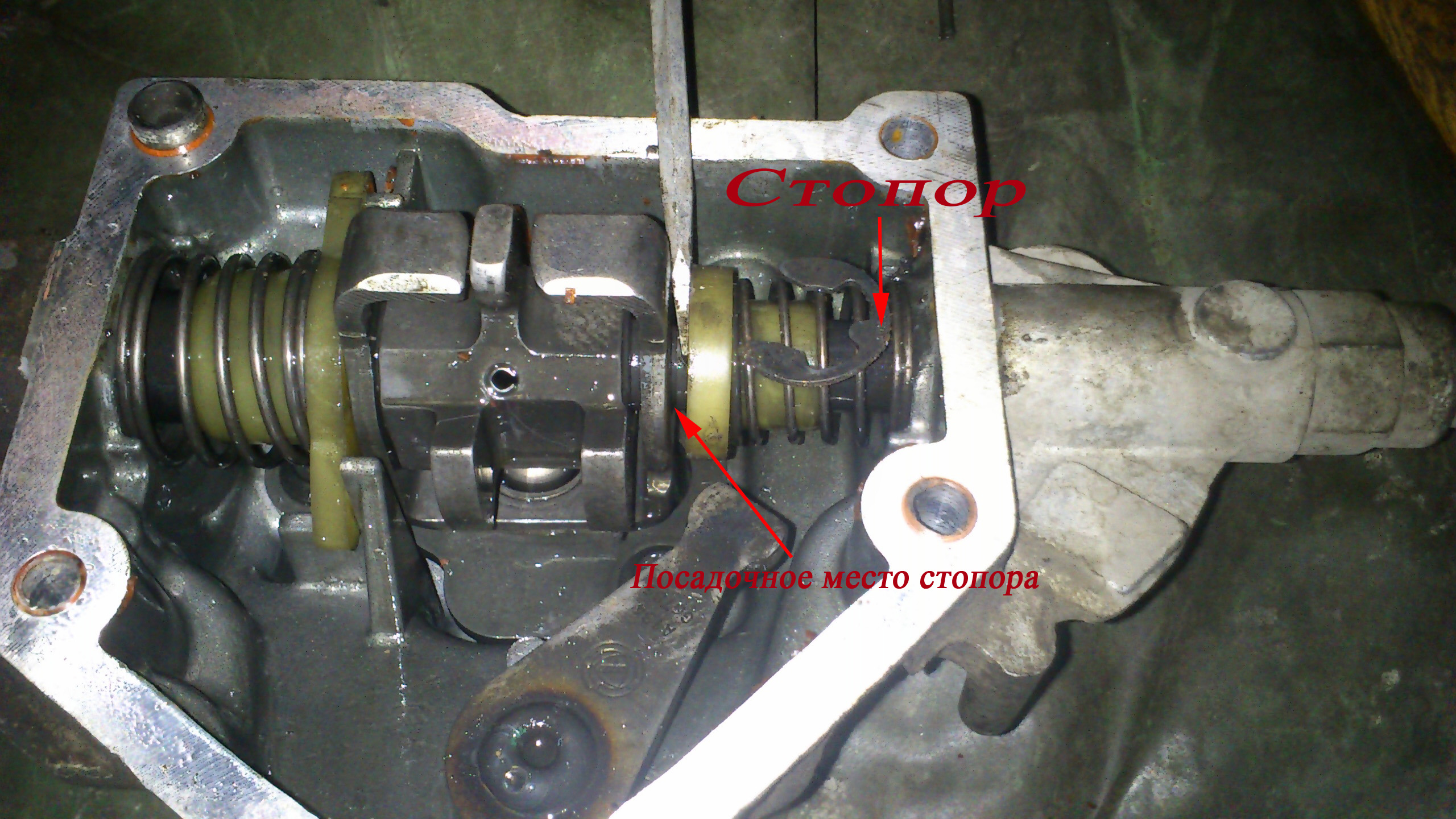

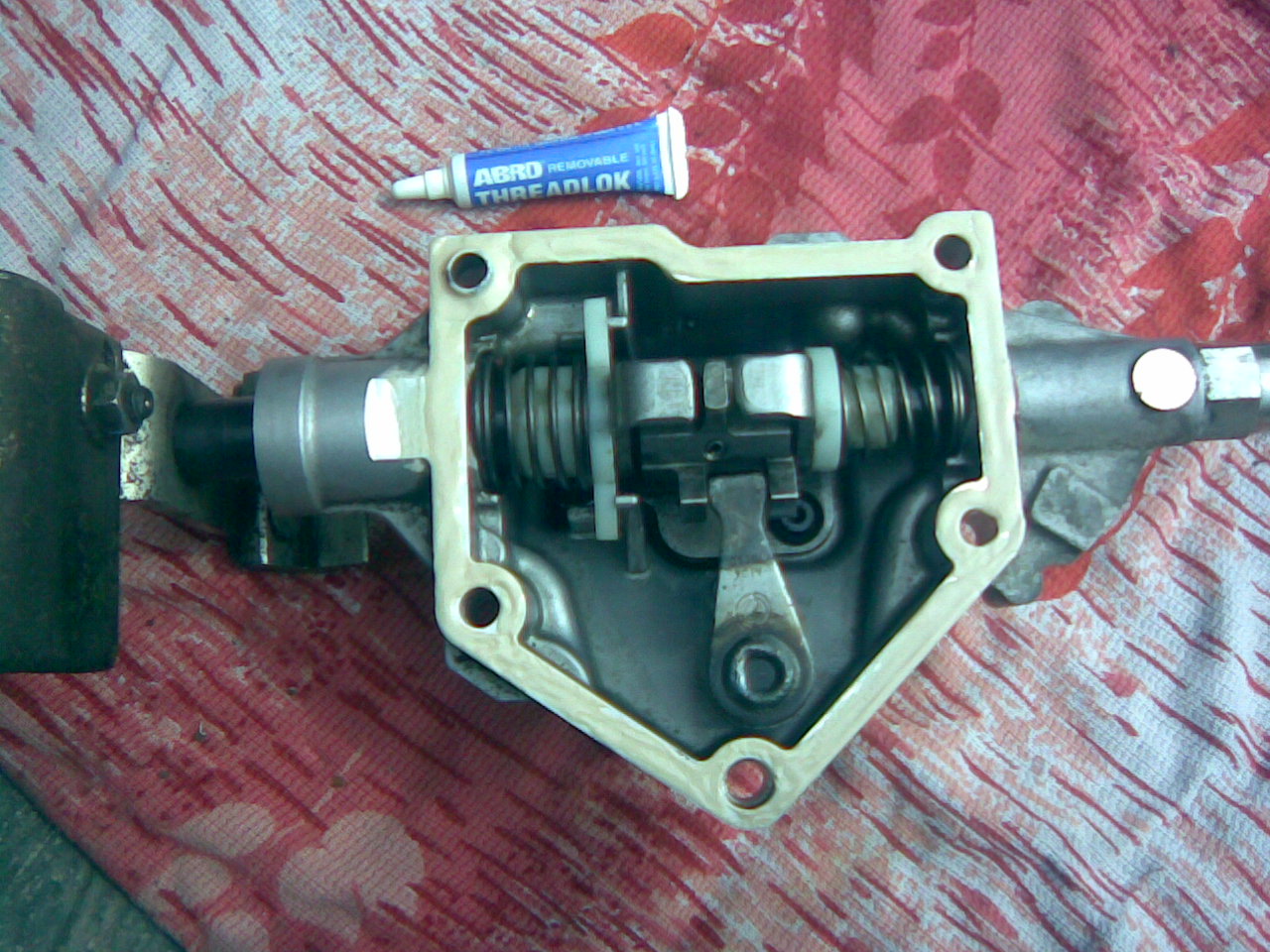

После собираем механизм селектора в обратном порядке. Особое внимание при сборке флажку, он должен находится в пазу указанным стрелкой. На фото 3 правильное положение флажка.

сел сел

Правильное положение флажка.

сел

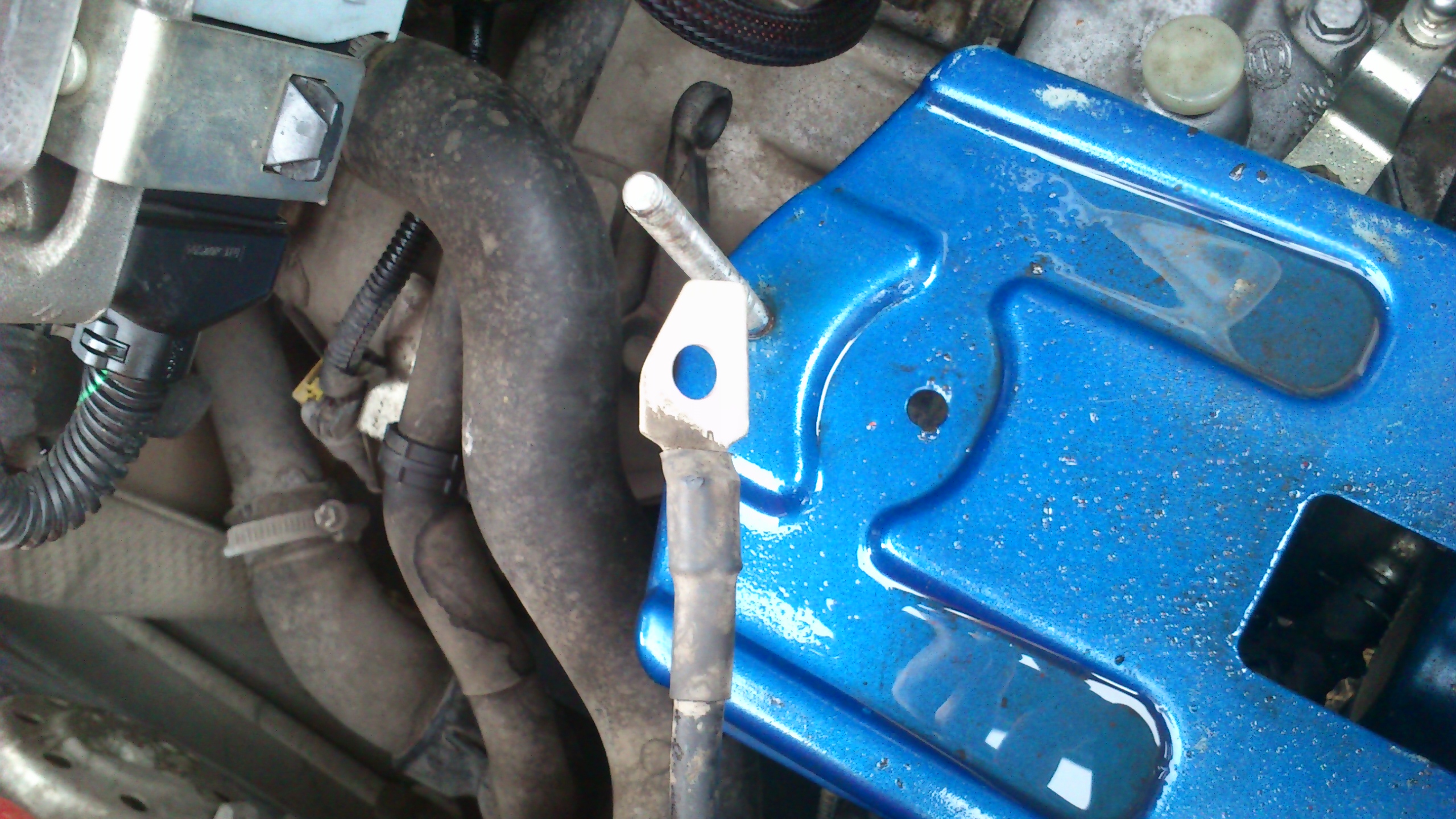

Под площадкой АКБ на одном из болтов крепления селектора выбора передач подключён "массовый" провод. При обратной его установке рекомендуется зачистить для надёжности контакта.

клемма винт
