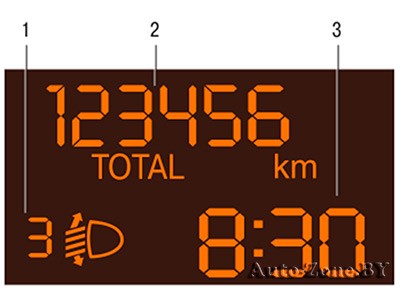

Рис. 1.8. Индикаторы бортового компьютера без функции вывода предупредительных и информационных сообщений: 1 — положение корректора света фар; 2 — счетчик общего или суточного пробега (по выбору); 3 — часы
На автомобиль устанавливают два типа бортовых компьютеров.
На дисплее бортового компьютера без функции вывода предупредительных и информационных сообщений (рис. 1.8) отображаются положение корректора света фар, пробег с начала поездки, общий пробег автомобиля, показания часов.
На дисплей бортового компьютера с функцией вывода предупредительных и информационных сообщений (рис. 1.9) выводятся наружная температура, время движения, пробег на оставшемся в баке горючем, средний расход топлива, пробег с начала поездки, общий пробег автомобиля, показания часов, сохранившиеся в памяти компьютера предупредительные и информационные сообщения.
Если ключ вынут из выключателя (замка) зажигания, а передние двери закрыты, дисплей выключается. Если при вынутом ключе открывается одна из передних дверей, дисплей включается на несколько секунд и показывает время и общий пробег автомобиля.
При эксплуатации автомобиля на дисплей компьютера выводятся предупредительные и информационные сообщения. Предупредительные сообщения информируют о возникших серьезных неисправностях автомобиля и сопровождаются звуковым сигналом.
Информационные сообщения выводятся при возникновении незначительных неисправностей автомобиля, информируют о положении замков дверей и органов управления автомобилем.

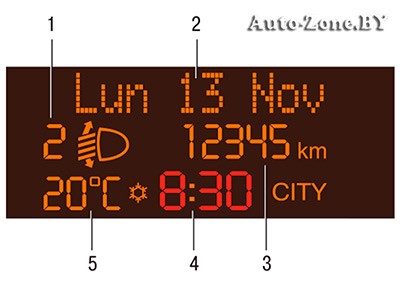

Рис. 1.9. Индикаторы бортового компьютера c функцией вывода предупредительных и информационных сообщений: 1 — положение корректора света фар; 2 — дата; 3 — счетчик общего или суточного пробега (по выбору); 4 — часы; 5 — температура окружающего воздуха
Меню настройки бортового компьютера с функцией вывода предупредительных и информационных сообщений позволяет выполнить программирование следующих параметров:
- ограничение скорости;
- регулировка чувствительности датчика наружного освещения;
- включение/выключение TRIP B;
- установка времени;
- формат времени;
- установка даты;
- дублирование настроек радио;
- автоматическое запирание дверей;
- единица измерения расстояния;
- единица измерения расхода топлива;
- единица измерения температуры;
- регулировка громкости звука срабатывания клавиш;
- регулировка громкости звука сообщений о неисправностях и предупреждений;
- выбор языка;
- плановое техобслуживание;
- выход из меню.
Управляют маршрутным компьютером с помощью следующих переключателей:

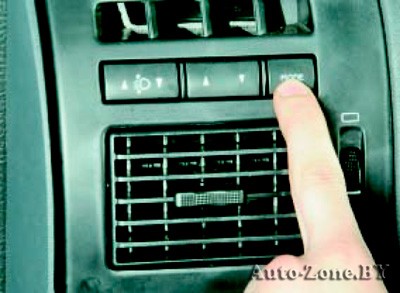

— клавиша «MODE». Последовательным нажатием на клавишу просматривают страницы меню и выбирают соответствующие опции. Для подтверждения сделанного выбора, перехода к главной странице меню, входа в меню или удаления сообщения о неисправности (если оно выведено на дисплей) удерживайте клавишу нажатой менее 2 с. Для выхода из меню, подтвердив заданные параметры, и возврата на стандартную страницу удерживайте клавишу нажатой более 2 с;

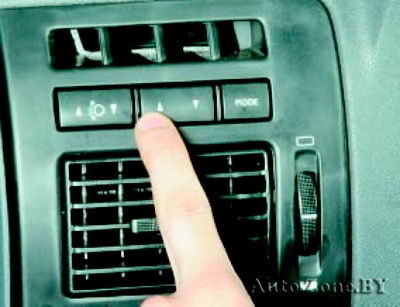

— клавиша <>. Нажатием на левый или правый край клавиши соответственно увеличивают или уменьшают выведенные на дисплей значения параметров, изменяют эти значения и регулируют чувствительность датчика наружного освещения;

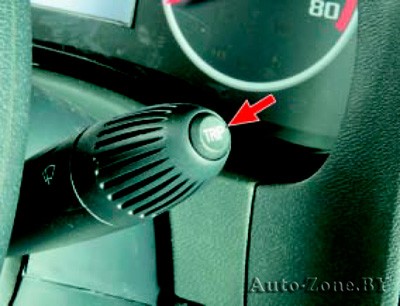

— клавиша «TRIP» (установлена в торце рукоятки правого подрулевого переключателя). Нажатием на клавишу выводят на дисплей страницы информации компьютера и при необходимости обнуляют эту информацию. Для вывода на дисплей страниц информации удерживайте клавишу нажатой менее 2 с, а для обнуления информации -более 2 с.
Подробно алгоритм программирования параметров настройки бортового компьютера описан в прикладываемом к автомобилю руководстве по эксплуатации.
