В состав системы питания входят элементы следующих систем:
- — подачи топлива, включающей в себя топливный бак, топливный модуль, топливный фильтр (встроенный в топливный модуль), регулятор давления топлива (входит в состав топливного модуля), трубопроводы и топливную рампу с форсунками;
- — воздухоподачи, в которую входят воздушный фильтр и дроссельный узел;
- — улавливания паров топлива, состоящей из адсорбера, клапана продувки адсорбера и соединительных трубопроводов.
Система улавливания паров топлива описана в отдельном подразделе (см. «Система улавливания паров топлива»), так как она служит только для выполнения экологических требований по снижению токсичности.
Функциональное назначение системы подачи топлива — обеспечение подачи необходимого количества топлива в двигатель на всех рабочих режимах. Двигатель оборудован электронной системой управления с распределенным впрыском топлива. В системе распределенного впрыска функции смесеобразования и дозирования подачи топливовоздушной смеси в цилиндры двигателя разделены: воздух подается системой воздухоподачи, состоящей из воздушного фильтра и дроссельного узла, а необходимое в каждый момент работы двигателя количество топлива впрыскивается форсунками во впускную трубу. Такой способ управления дает возможность обеспечивать оптимальный состав горючей смеси в каждый конкретный момент работы двигателя, что позволяет получить максимальную мощность при минимально возможном расходе топлива и низкой токсичности отработавших газов.
Управляет системой впрыска топлива (а также системой зажигания) электронный блок, непрерывно контролирующий с помощью соответствующих датчиков нагрузку двигателя, скорость движения автомобиля, тепловое состояние двигателя, оптимальность процесса сгорания в цилиндрах двигателя.
Особенностью системы впрыска автомобиля Fiat Albea является синхронность срабатывания форсунок в соответствии с фазами газораспределения (блок управления двигателем получает информацию от датчика фазы). Блок управления включает форсунки последовательно, а не попарно, как в системах асинхронного впрыска. Каждая форсунка включается через 720° поворота коленчатого вала. Однако на режимах пуска и динамических режимах работы двигателя используется асинхронный метод подачи топлива без синхронизации с вращением коленчатого вала.

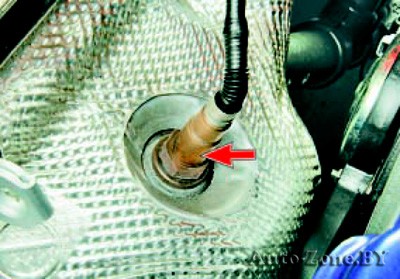

Основным датчиком для обеспечения оптимального процесса сгорания является управляющий датчик концентрации кислорода в отработавших газах (лямбда-зонд). Он установлен в выпускном коллекторе двигателя и совместно с блоком управления двигателем и форсунками образует контур управления составом топливовоздушной смеси, подаваемой в двигатель. По сигналам датчика блок управления двигателем определяет количество несгоревшего кислорода в отработавших газах и соответственно оценивает оптимальность состава топливовоздушной смеси, поступающей в цилиндры двигателя в каждый момент времени.
Зафиксировав отклонение состава от оптимального 1:14 (топливо/воздух), обеспечивающего наиболее эффективную работу каталитического нейтрализатора отработавших газов, блок управления с помощью форсунок изменяет состав смеси. Так как датчик концентрации кислорода включен в цепь обратной связи блока управления двигателем, контур управления составом топливовоздушной смеси является замкнутым.

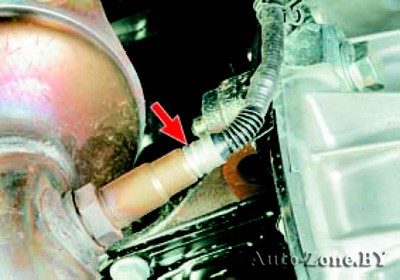

Особенность системы управления двигателем автомобиля Fiat Albea состоит в наличии, помимо управляющего датчика, второго диагностического датчика концентрации кислорода, установленного в приемной трубе системы выпуска отработавших газов. По составу газов, прошедших через нейтрализатор, он определяет эффективность работы системы управления двигателем. Если блок управления двигателем по информации, полученной от диагностического датчика концентрации кислорода, фиксирует превышение нормы токсичности отработавших газов, не устраняемое тарировкой системы управления, то он включает в комбинации приборов сигнальную лампу неисправности двигателя и заносит в память код ошибки для последующей диагностики.
Топливный бак
Топливный бак стальной, штампованный, установлен под полом кузова в его задней части и прикреплен четырьмя болтами. Для того чтобы пары топлива не попадали в атмосферу, бак соединен трубопроводом с адсорбером. Во фланцевое отверстие в верхней части бака установлен топливный модуль с встроенным в него электрическим топливным насосом. Из топливного модуля топливо подается в топливную рампу двигателя, закрепленную на впускной трубе. Из топливной рампы топливо впрыскивается форсунками во впускную трубу.
Топливопроводы
Топливопроводы системы питания представляют собой трубки, соединяющие между собой различные элементы системы.
Шланги системы питания изготовлены по особой технологии из маслобензостойких материалов. Применение шлангов, отличающихся по конструкции от рекомендованных, может привести к отказу системы питания, а в некоторых случаях даже к пожару.

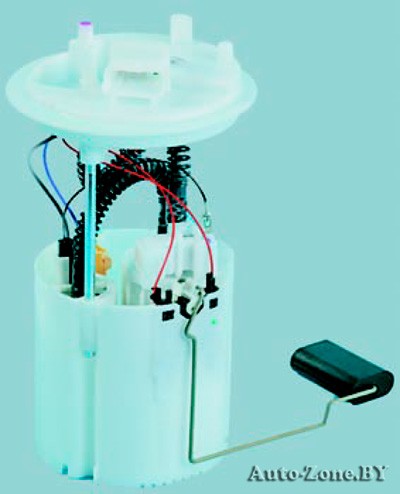

Топливный модуль
Топливный модуль включает в себя фильтр грубой очистки и фильтр тонкой очистки топлива, электрический насос, регулятор давления топлива и датчик указателя уровня топлива.
Топливный модуль обеспечивает подачу топлива и установлен в топливном баке, что снижает вероятность образования паровых пробок, так как топливо подается под давлением, а не за счет разрежения. Кроме этого улучшается смазывание и охлаждение деталей топливного насоса.
Топливный насос погружной, роторного типа, с электроприводом.
Регулятор давления топлива
Регулятор давления топлива установлен в топливном модуле и предназначен для поддержания постоянного давления топлива в топливной рампе. Регулятор подключен в начало подающей магистрали (сразу после топливного фильтра) и представляет собой перепускной клапан с пружиной, усилие которой строго калибровано.
Топливный фильтр
Топливный фильтр тонкой очистки полнопоточный, установлен в топливном модуле. Фильтр неразборный и заменяется в сборе с топливным модулем.
Топливная рампа
Топливная рампа 2 (рис. 5.16) представляет собой пустотелую деталь с отверстиями для форсунок 3 со штуцером для присоединения топливопровода высокого давления, диагностическим штуцером 6 для проверки давления топлива и кронштейнами крепления к впускной трубе. Форсунки уплотнены в отверстиях рампы и в гнездах впускной трубы резиновыми кольцами 5 и закреплены пружинными фиксаторами 4. Рампа в сборе с форсунками вставлена хвостовиками форсунок в отверстия впускной трубы и закреплена двумя болтами.
Форсунки
Форсунки (рис. 5.17) прикреплены к рампе, из которой к ним подается топливо, а своими распылителями входят в отверстия впускной трубы. В отверстиях рампы и впускной трубы форсунки уплотнены кольцами 1 и 3. Форсунка предназначена для дозированного впрыска топлива в цилиндр двигателя и представляет собой высокоточный электромеханический клапан. Топливо под давлением поступает из рампы по каналам внутри корпуса форсунки к запорному клапану. Пружина поджимает иглу запорного клапана к конусному отверстию пластины распылителя, удерживая клапан в закрытом положении. Напряжение, подаваемое от блока управления двигателем через штекерные выводы 2 на обмотку электромагнита форсунки, создает в ней магнитное поле, втягивающее сердечник вместе с иглой запорного клапана внутрь электромагнита. Конусное кольцевое отверстие в пластине распылителя открывается, и топливо впрыскивается через диффузор корпуса распылителя во впускной канал головки блока цилиндров и далее в цилиндр двигателя. После прекращения поступления электрического импульса пружина возвращает сердечник и иглу запорного клапана в исходное состояние — клапан запирается. Количество топлива, впрыскиваемого форсункой, зависит от длительности электрического импульса.

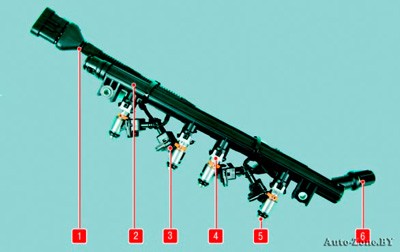

Рис. 5.16. Топливная рампа:
1 — колодка жгута проводов форсунок; 2 — рампа; 3 — форсунка; 4 — фиксатор форсунки; 5 — уплотнительное кольцо форсунки; 6 — диагностический штуцер

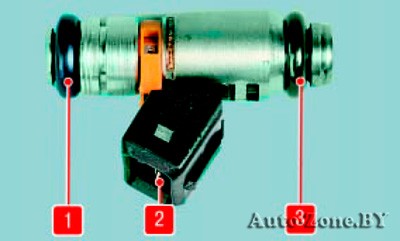

Рис. 5.17. Форсунка системы впрыска топлива:
1 — верхнее уплотнительное кольцо; 2 — штекерные выводы обмотки электромагнита; 3 — нижнее уплотнительное кольцо

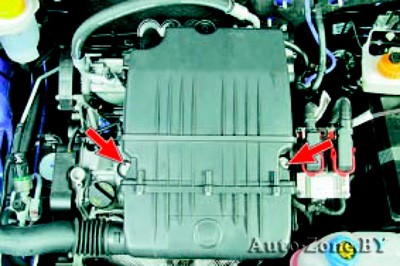

Воздушный фильтр
Воздушный фильтр установлен по центру моторного отсека. Передний патрубок фильтра соединен с воздухозаборником, а нижний патрубок, расположенный в основании корпуса фильтра, -с дроссельным узлом.

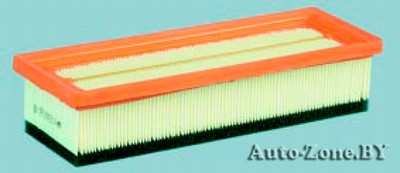

Фильтрующий элемент
Фильтрующий элемент воздушного фильтра бумажный, плоский, с большой площадью фильтрующей поверхности.

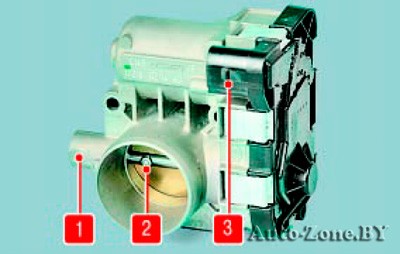

Рис. 5.18. Дроссельный узел:
1 — корпус дроссельного узла; 2 — дроссельная заслонка; 3 — разъем датчика положения дроссельной заслонки и шагового электродвигателя управления дроссельной заслонкой
Дроссельный узел
Дроссельный узел (рис. 5.18) представляет собой регулирующее устройство и служит для изменения количества воздуха, подаваемого во впускной коллектор двигателя. Он установлен на входном фланце впускной трубы. На входной патрубок дроссельного узла установлен через резиновую прокладку воздушный фильтр.
В состав дроссельного узла входят датчик положения дроссельной заслонки и шаговый электродвигатель управления дроссельной заслонкой. Механической связи дроссельного узла с педалью акселератора нет. Так называемая «электронная» педаль управления дроссельной заслонкой передает информацию о степени нажатия на педаль электронному блоку управления двигателем, который, в свою очередь, с учетом скорости автомобиля, нагрузки на двигатель и частоты вращения коленчатого вала двигателя открывает дроссельную заслонку на необходимый угол.
В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.

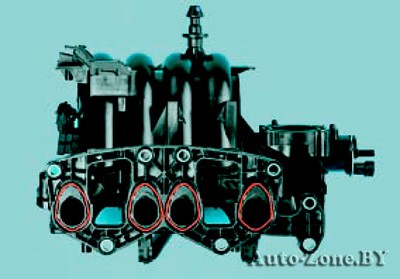

Впускная труба изготовлена из высокопрочного маслобензостойкого пластика и конструктивно объединена с впускным ресивером.
