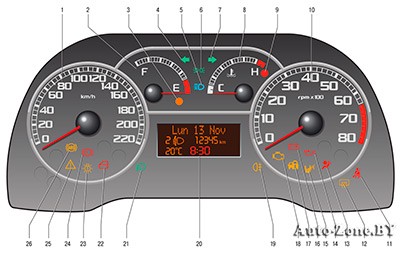

Рис. 1.7. Комбинация приборов
Расположение приборов, контрольных и сигнальных ламп в комбинации приборов показано на рис. 1.7.
В комбинации приборов установлены следующие приборы и сигнализаторы.

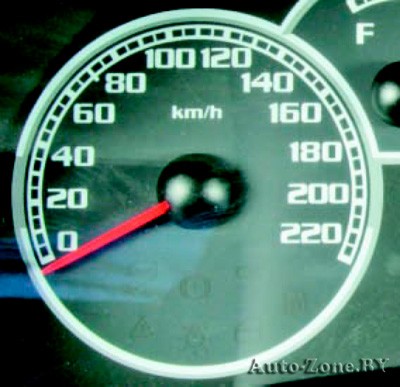

1 — спидометр показывает, с какой скоростью в данный момент движется автомобиль. Шкала имеет деления от 0 до 220 км/ч, цена деления 5 км/ч.
2 — указатель уровня топлива электромагнитного принципа действия. Красная зона означает резервный остаток топлива.
По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
3 — сигнальная лампа минимального резерва топлива в баке (со светофильтром оранжевого цвета) постоянно горит при остатке топлива в баке от 7,5 до 9,0 л.
По возможности избегайте езды на резервном остатке топлива. Работа электробензонасоса при отсутствии непрерывной подачи топлива с попаданием в систему воздуха приведет к выходу насоса из строя!
4 — контрольная лампа включения левого указателя поворота (со светофильтром зеленого цвета в виде стрелки) загорается мигающим светом при включении левого указателя поворота (синхронно с ним).
5 — контрольная лампа включения дальнего света фар (со светофильтром синего цвета) загорается при включении дальнего света фар.
6 — контрольная лампа включения габаритных огней и ближнего света фар (со светофильтром зеленого цвета) загорается при включении габаритных огней или ближнего света фар.
7 — контрольная лампа включения правого указателя поворота (см. п. 4).

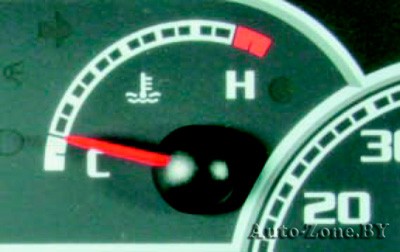

8 — указатель температуры охлаждающей жидкости в системе охлаждения двигателя. Красная зона предупреждает о перегреве двигателя. Если стрелка перешла в красную зону, следует остановиться, дать двигателю остыть и устранить причину перегрева.
9 — сигнальная лампа перегрева двигателя (со светофильтром красного цвета) загорается при повышении температуры охлаждающей жидкости сверх допустимого предела одновременно с переходом стрелки указателя 8 температуры охлаждающей жидкости в красную зону шкалы.
Движение автомобиля с горящей сигнальной лампой перегрева двигателя запрещено. Остановите двигатель и устраните причину перегрева.

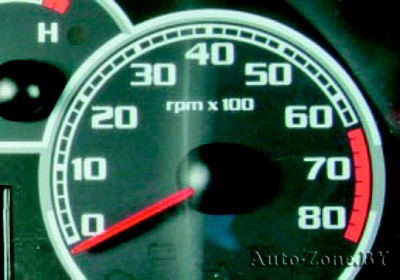

10 — тахометр электронного типа показывает частоту вращения коленчатого вала двигателя. Шкала имеет деления от 0 до 80, цена деления 2,0. Чтобы узнать частоту вращения коленчатого вала в мин-1, нужно показания тахометра умножить на 100. Красная зона — опасный для двигателя режим.
11 — сигнальная лампа непристегнутого ремня безопасности водителя (со светофильтром красного цвета). Загорается на 10 с мигающим светом при включении зажигания независимо от того, пристегнут ремень или нет, и горит постоянным светом, если ремень не пристегнут.
12 — контрольная лампа включения обогрева заднего стекла (со светофильтром оранжевого цвета) включается при включении обогрева заднего стекла выключателем 14 (см. рис. 1.6) на панели приборов.
13 — сигнальная лампа неисправности подушки безопасности (со светофильтром красного цвета) загорается после включения зажигания и гаснет через несколько секунд после пуска двигателя. Если в системе подушки безопасности возникла неисправность, лампа горит постоянно во время движения автомобиля.
При загорании сигнальной лампы немедленно обратитесь в автосервис. Помимо возможного отказа в аварийной ситуации, подушка может неожиданно сработать во время движения, что приведет к тяжелым последствиям.
14 — сигнальная лампа аварийного падения давления масла (со светофильтром красного цвета) загорается при включении зажигания и предупреждает, что давление в системе смазки двигателя ниже нормы. Сразу после пуска двигателя лампа должна погаснуть.
Движение автомобиля с горящей лампой запрещается, так как приведет к поломке двигателя.
15 — контрольная лампа отключения подушки безопасности переднего пассажира (со светофильтром оранжевого цвета) загорается при отключении подушки безопасности выключателем в правом торце панели приборов (см. «Использование детских сидений» ). Если подушка безопасности включена, при включении зажигания лампа загорается и мигает около 4 с, после чего гаснет.
16 — сигнальная лампа неисправности системы Fiat CODE защиты автомобиля (со светофильтром оранжевого цвета), если система установлена на автомобиль, при включении зажигания мигнет один раз и погаснет. Горение лампы постоянным светом при включенном зажигании отдельно или одновременно с сигнальной лампой 18 неисправности системы управления двигателем означает неисправность системы Fiat CODE.
17 — сигнальная лампа разряда аккумуляторной батареи (со светофильтром красного цвета) загорается при включении зажигания. Сразу после пуска двигателя лампа должна погаснуть. Горение лампы или ее свечение вполнакала при работающем двигателе указывает на отсутствие зарядного тока, вызванное неисправностью генератора или регулятора напряжения, а также слабым натяжением (или обрывом) ремня привода генератора.
Движение автомобиля с горящей лампой запрещается, так как, помимо полного разряда аккумуляторной батареи, это может указывать на замыкание в цепи зарядки, вследствие чего возможен пожар.
18 — сигнальная лампа системы управления двигателем (со светофильтром оранжевого цвета). Загорается при включении зажигания и горит во время пуска двигателя. Сразу после пуска двигателя лампа должна погаснуть. Загорание лампы при работающем двигателе указывает на неисправность в системе управления двигателем.
В этом случае блок управления переходит на резервную программу, что позволяет продолжать движение. Если лампа загорелась, необходимо устранить неисправность. При возникновении постоянных пропусков зажигания лампа начинает мигать, предупреждая о возможности повреждения каталитического нейтрализатора отработавших газов.
Длительная эксплуатация автомобиля с горящей (а тем более с мигающей) лампой не рекомендуется, так как может привести к увеличению расхода топлива, ухудшению тяговых характеристик автомобиля, поломкам двигателя и его систем.
19 — контрольная лампа включения задних противотуманных фонарей (со светофильтром оранжевого цвета) загорается при включении задних противотуманных фонарей.
20 — многофункциональный дисплей отображает информацию о числовых значениях контролируемых параметров в режимах индикации возможного пробега на оставшемся в баке топливе, пробега с начала поездки, общего пробега автомобиля, показаний часов, положения корректора света фар, а также (в зависимости от варианта исполнения), а также отображает значения температуры наружного воздуха и сохранившиеся в памяти компьютера предупредительные и информационные сообщения.
21 — контрольная лампа включения противотуманных фар (со светофильтром зеленого цвета) загорается при включении противотуманных фар.
22 — сигнальная лампа незакрытой боковой двери (со светофильтром красного цвета) загорается, если не закрыта (или неплотно закрыта) одна из боковых дверей в момент, когда ключ находится в замке зажигания.
23 — сигнальная лампа состояния тормозной системы (со светофильтром красного цвета) загорается при включенном зажигании и гаснет после пуска двигателя, если рычаг стояночного тормоза опущен и уровень тормозной жидкости в бачке главного тормозного цилиндра находится в пределах нормы. В случае чрезмерного снижения уровня тормозной жидкости в бачке главного тормозного цилиндра или при поднятом рычаге стояночного тормоза лампа горит постоянно.
Движение автомобиля с горящей лампой запрещается.
24 — сигнальная лампа неисправности приборов наружного освещения (со светофильтром оранжевого цвета) загорается, если не горят какие-либо лампы в фарах, задних фонарях, фонарях освещения номерного знака, боковых указателях поворота. Причинами отказа приборов наружного освещения может быть перегорание ламп, предохранителей и реле или разрыв электрической цепи.
25 — сигнальная лампа неисправности систем автомобиля и превышения заданного предела скорости (со светофильтром оранжевого цвета) загорается совместно с сигнальной лампой 14 аварийного падения давления масла, а также при превышении установленного предела максимально допустимой скорости.
26 — сигнальная лампа неисправности антиблокировочной системы тормозов (со светофильтром оранжевого цвета). Функционирует, если автомобиль оборудован антиблокировочной системой. Загорается при включенном зажигании на 3 с. После пуска двигателя лампа должна сразу погаснуть. При отказе системы лампа горит постоянно во время движения. Если автомобиль оборудован системой EBD (подсистема распределения тормозного усилия), загорание сигнальной лампы неисправности антиблокировочной системы тормозов одновременно с сигнальной лампой 23 состояния тормозной системы свидетельствует о неисправности системы EBD.
При нарушениях функционирования лампы обратитесь в автосервис, так как торможение во всех случаях будет происходить без участия антиблокировочной системы.
