ПРИВОДЫ ПЕРЕДНИХ КОЛЁС
ОСОБЕННОСТИ КОНСТРУКЦИИ
Приводы передних колес состоят из наружных 1 и внутренних 13 шарниров равных угловых скоростей (ШРУС), соединенных валом 8. Наружный шарнир обеспечивает возможность только угловых перемещений соединяемых валов. Внутренний шарнир дополнительно к угловым обеспечивает и осевые смещения валов при повороте передних колес и работе подвески. Валы приводов левого и правого колеса выполнены разной длины (правый длиннее), что обусловлено компоновкой моторного отсека автомобиля (главная передача смещена влево относительно продольной оси автомобиля), поэтому приводы не взаимозаменяемы. Шарниры равных угловых скоростей обоих приводов одинаковы. Для снижения вибраций в трансмиссии на валу правого привода закреплен динамический демпфер.
Наружный шарнир типа Бирфильд состоит из корпуса 1 (рис. 1), сепаратора 18, обоймы 17 и шести шариков 3. В корпусе шарнира и в обойме предусмотрены канавки для размещения шариков. Канавки в продольной плоскости выполнены по радиусу, что обеспечивает требуемый угол поворота наружного шарнира. Шлицевый наконечник корпуса наружного шарнира установлен в ступицу переднего колеса и прикреплен к ней гайкой.
Обойма 17 наружного шарнира установлена на шлицах вала 8 между упорным буртиком и стопорным кольцом 2.
Внутренний шарнир типа Трипод состоит из корпуса 13 и трех роликов 12 на игольчатых подшипниках, надетых на цапфы трехшиповой ступицы 11. В корпусе шарнира выполнены пазы для роликов. Трех-шиповая ступица зафиксирована на валу стопорным кольцом 15, ролики позволяют ступице перемещаться в пазах корпуса шарнира в осевом направлении, благодаря чему привод может удлиняться или укорачиваться для компенсации взаимных перемещений подвески и силового агрегата. Шлицевый наконечник корпуса внутреннего шарнира закреплен в полуосевой шестерне дифференциала пружинным стопорным кольцом 14.
В наружном шарнире установлены шарики одной сортировочной группы. Все детали шарнира селективно подобраны друг к другу, поэтому ремонтировать шарнир заменой отдельных деталей нельзя. В запасные части поставляют только шарнир в сборе или малый ремкомплект, включающий в себя стопорное и упорное кольца, чехол, а также хомуты крепления чехла и динамического демпфера.
Внутренний шарнир поставляют в запасные части в виде двух рем-комплектов: большого, включающего в себя все детали шарнира, и малого, аналогичного ремкомплекту наружного шарнира.
Для смазки наружних шарниров применяют специальную смазку с MoS2 дисульфидом молибдена (отечественный аналог — ШРУС-4). Герметизация шарниров обеспечена резиновыми чехлами 5 и 10, закрепленными на корпусах шарниров хомутами 4, 6, 9 и 16.
Рис. 1. Привод переднего колеса: 1 — корпус наружного шарнира; 2 — стопорное кольцо обоймы наружного шарнира; 3 — шарик наружного шарнира; 4,6, 9,16 — хомуты крепления чехла; 5 — чехол наружного шарнира; 7 — динамический демпфер; 8 — вал привода переднего колеса; 10 — чехол внутреннего шарнира; И — ступица внутреннего шарнира; 12 — ролик внутреннего шарнира; 13 — корпус внутреннего шарнира; 14 — стопорное кольцо внутреннего шарнира; 15 — стопорное кольцо ступицы внутреннего шарнира; 17 — обойма наружного шарнира; 18 — сепаратор наружного шарнира
СОВЕТ
Шарниры приводов очень долговечны. Однако из-за повреждения защитных чехлов их довольно часто меняют. Работа по замене приводов передних колес трудоемка, а приводы недешевы. Для того чтобы серьезно сэкономить свое время и деньги, избегайте повреждения защитных чехлов шарниров (например, в результате наезда на торчащую из земли проволоку) и немедленно заменяйте их при малейших повреждениях. Если в шарнир через поврежденный чехол попадет вода или пыль, он выйдет из строя через несколько сотен километров пробега. Герметичный шарнир изнашивается чрезвычайно медленно.
Рис. 1 Шарнир (наружний) типа VL допускает осевое перемещение обойм и является одним из самых востребованных современной автомобильной промышленностью. Шариковый подшипник скольжения.
Рис. 2 Шарнир (внутренний) типа AAR «Tripod» (Трипод) отличается низкими потерями на трение вследствие замены скольжения качением. Внутри роликов устанавливаются игольчатые подшипники. Игольчатый подшипник качения.
Именно по этой причине производители ШРУС типа Трипод предписывают полимочевинные смазки без содержания твердых смазочных веществ, таких как дисульфид молибдена и графит, или их смеси. Смазки с MoS2 или графитом к использованию в ШРУС данного типа НЕ РЕКАМЕНДУЮТСЯ!

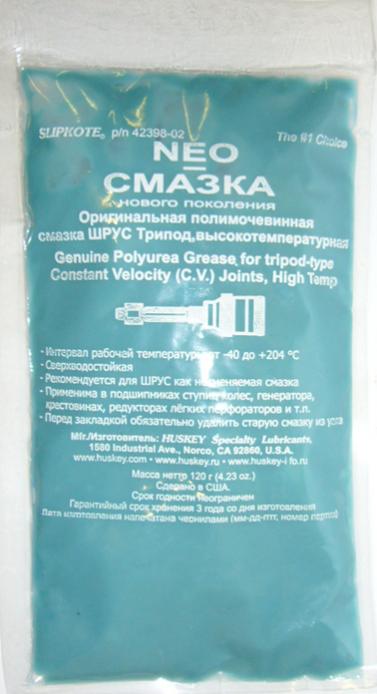

Пример смазки Slipkote Polyurea CV Joint Grease (NLGI класс 1,5) (США) для шарниров типа трипод.
ОЕМ коды запасных частей приводов.
- Пыльник внешнего шруса — 303259;
- Трипод внутреннего ШРУСа — 46448513;
- Пыльник внутреннего ШРУСа — 7715294;
- Шрус внешний со стороны колеса — 46307406.
хомут внешнего пыльника шруса: большой- ø87.5, малый- ø28.5
хомут внутреннего пыльника шруса: большой- ø78.5, малый- ø28.5

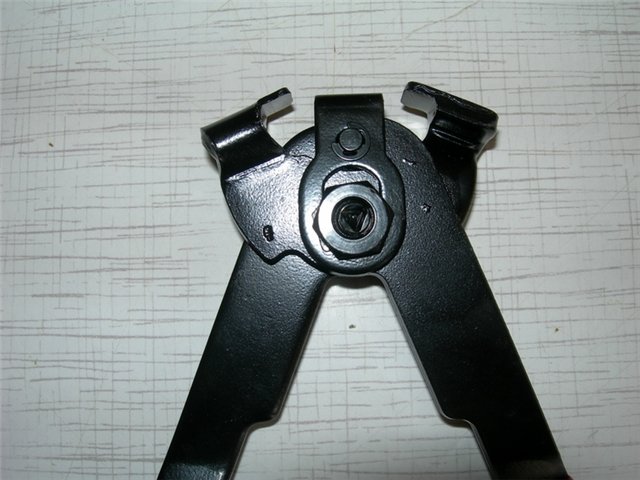

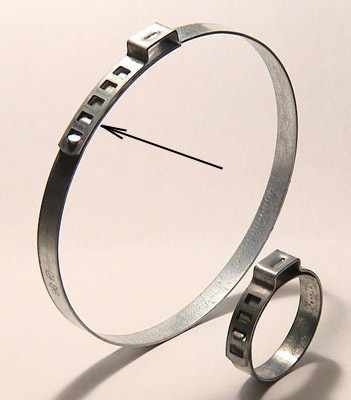

На внешний ШРУС подходят хомуты от ВАЗ 2109, только выбирайте потолще и что бы второй крючок(указано стрелкой) хорошо цеплялся за прорезь, а то всякие попадались, некоторые начнешь зажимать и все крючки разгибаются. А еще рекомендую такие хомуты зажимать специальными клещами как на фото, обычными клещами П-образный замок иногда домиком складывается и хомут не держит.
