Содержание
- ФОРСУНКИ ДВИГАТЕЛЯ И ПЛАСТИКОВЫЙ ВПУСКНОЙ КОЛЛЕКТОР
- КАТУШКА ЗАЖИГАНИЯ
- РАСПОЛОЖЕНИЕ И ВИД МАСЛЯНОГО КЛАПАНА РЕГУЛИРОВКИ ФАЗ
- ДАТЧИК ДЕТОНАЦИИ
- КАТАЛИЗАТОР И ВЫПУСКНОЙ КОЛЛЕКТОР С ДВУМЯ КИСЛОРОДНЫМИ ДАТЧИКАМИ
- ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА
- ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА
- ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ВОДУХА ВО ВПУСКНОМ КОЛЛЕКТОРЕ
- ДАТЧИК АТМОСФЕРНОГО ДАВЛЕНИЯ
- ДАТЧИК ОТСЕЧКИ ТОПЛИВА
- ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ
- ДАТЧИК АВАРИЙНОГО ДАВЛЕНИЯ МАСЛА
ДАТЧИКИ и МЕСТА ИХ РАСПОЛОЖЕНИЯ НА ДВИГАТЕЛЕ АВТОМОБИЛЯ

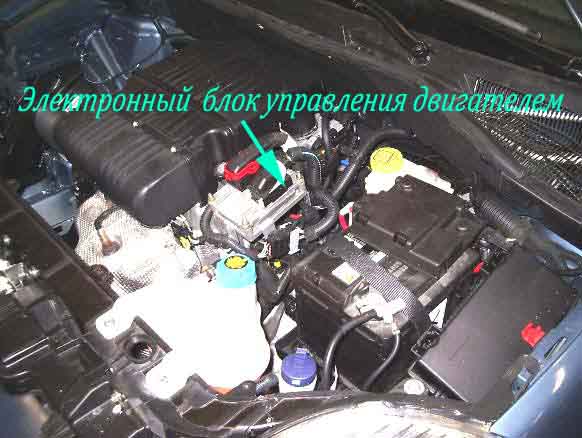

Двигатель 1,4 8V Расположение электронного блока управления двигателем Magneti Marelli ММ IAW 5SF3

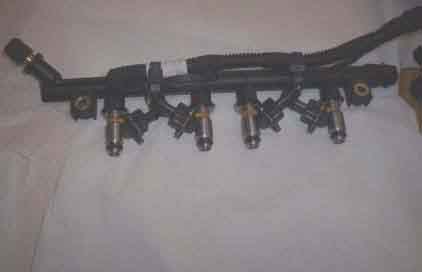

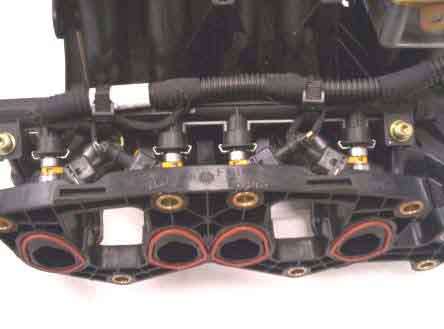

ФОРСУНКИ ДВИГАТЕЛЯ И ПЛАСТИКОВЫЙ ВПУСКНОЙ КОЛЛЕКТОР

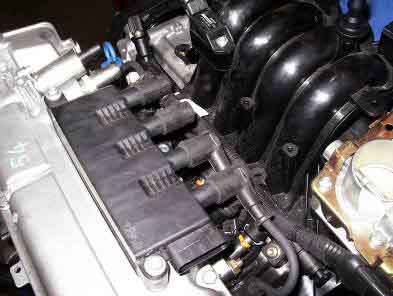

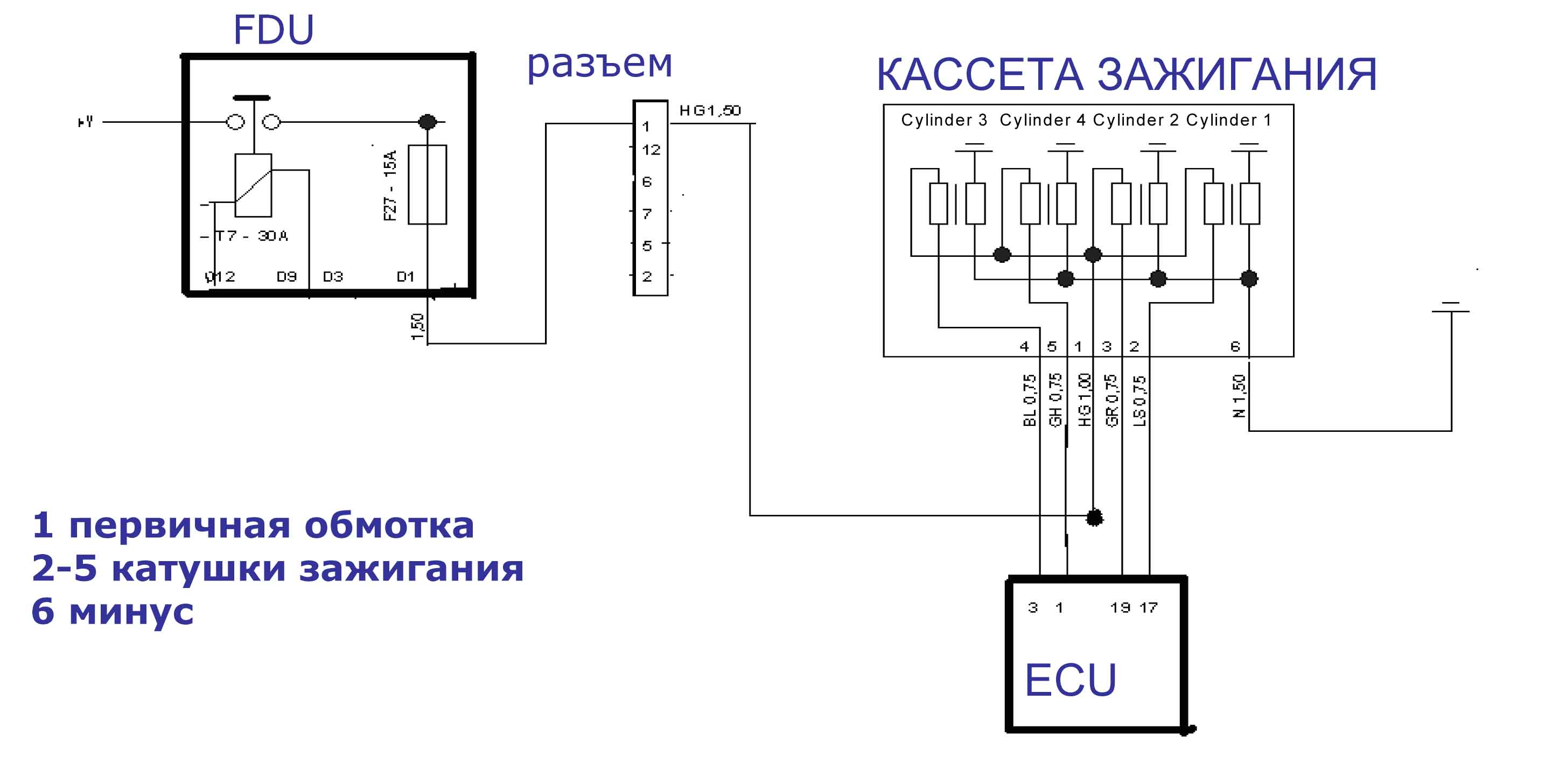

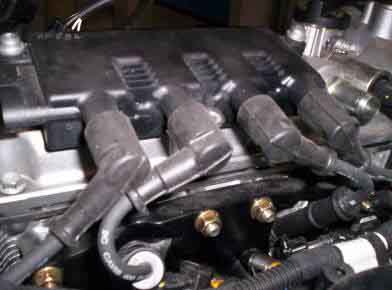

КАТУШКА ЗАЖИГАНИЯ
Сопротивление первичной обмотки: 0.5 Ω±10% at 23 ±3°C Сопротивление вторичной обмотки: 6.0 kΩ±10% at 23 ±3°C.
Затяжка болтов крепления кассеты зажигания

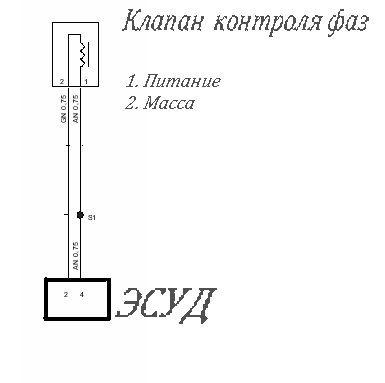

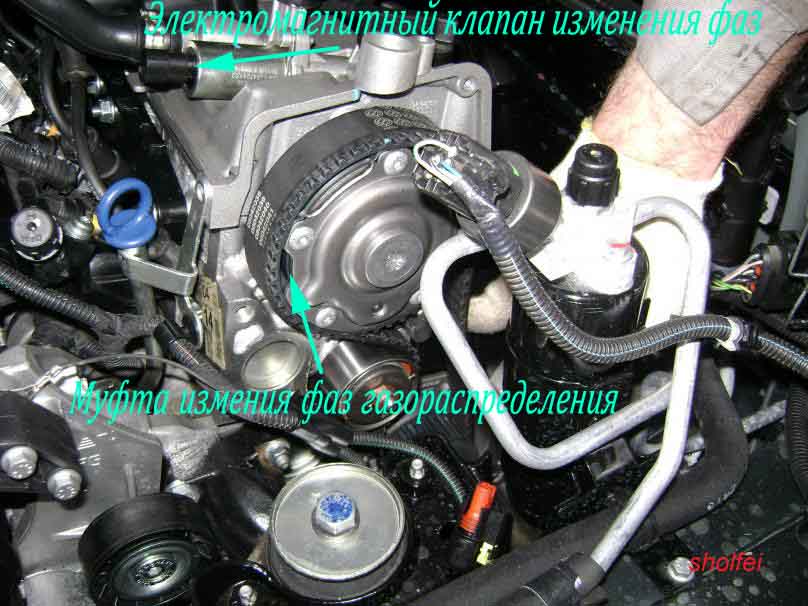

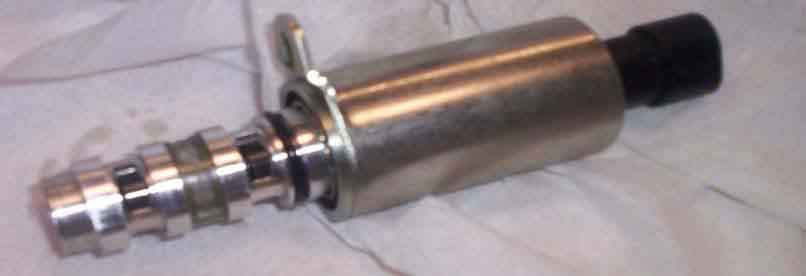

РАСПОЛОЖЕНИЕ И ВИД МАСЛЯНОГО КЛАПАНА РЕГУЛИРОВКИ ФАЗ

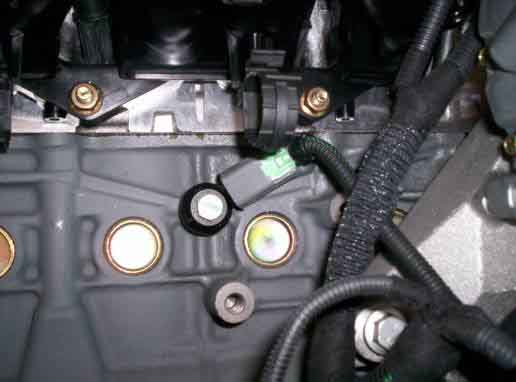

ДАТЧИК ДЕТОНАЦИИ
Сопротивление датчика детонации: 532÷588 Ω at 20°C.

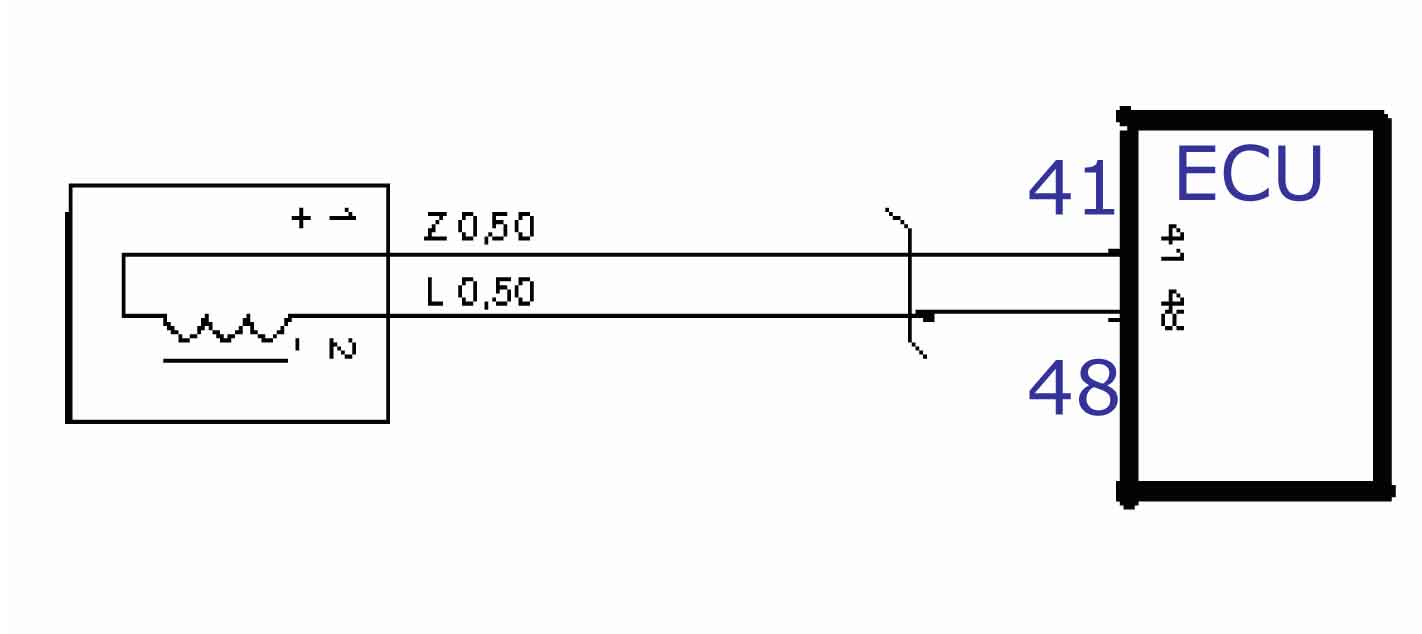

1 Сигнал на блокуправления двигателем.
2 Минусовой сигнал с блока управления двигателем.

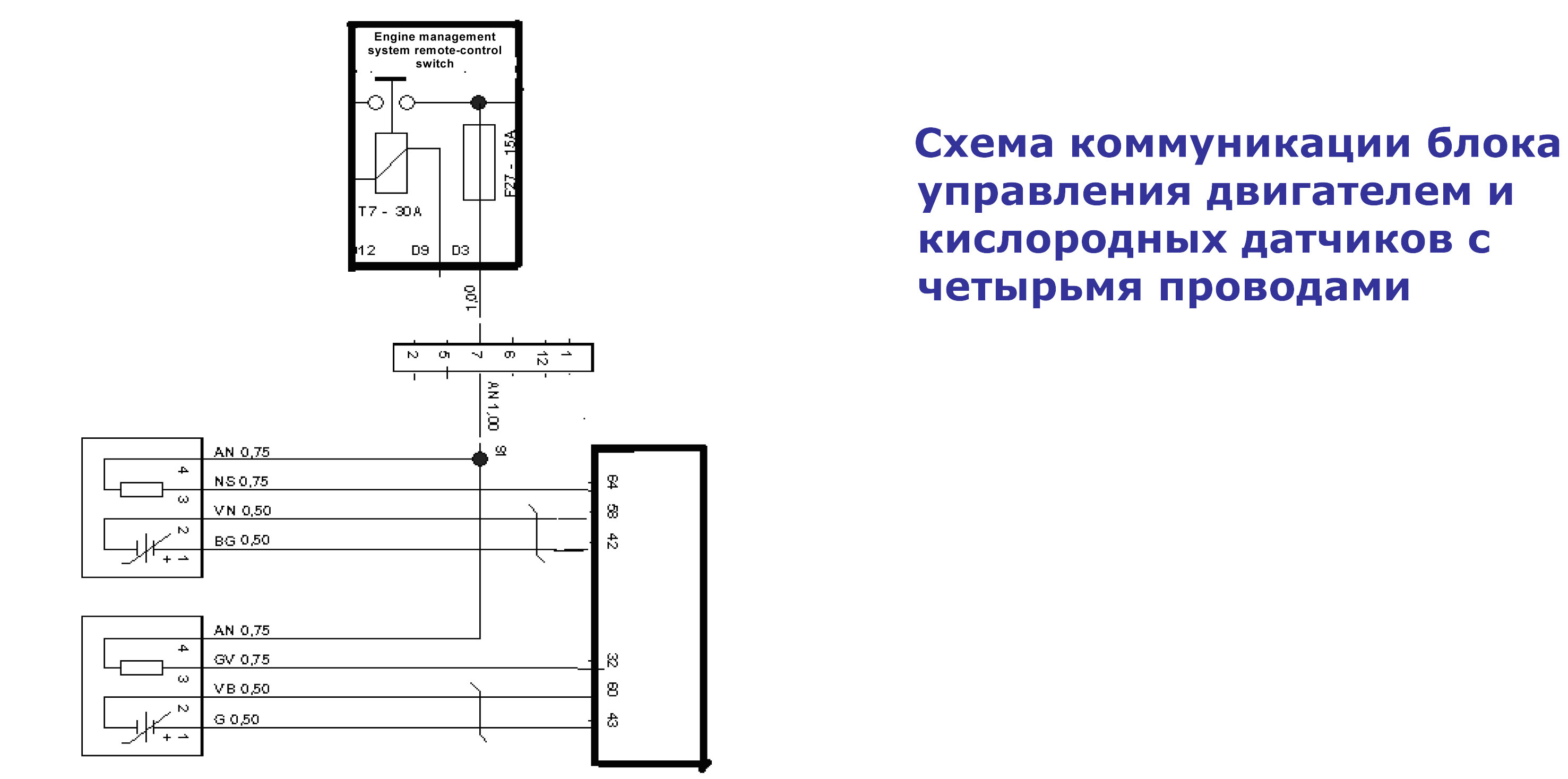

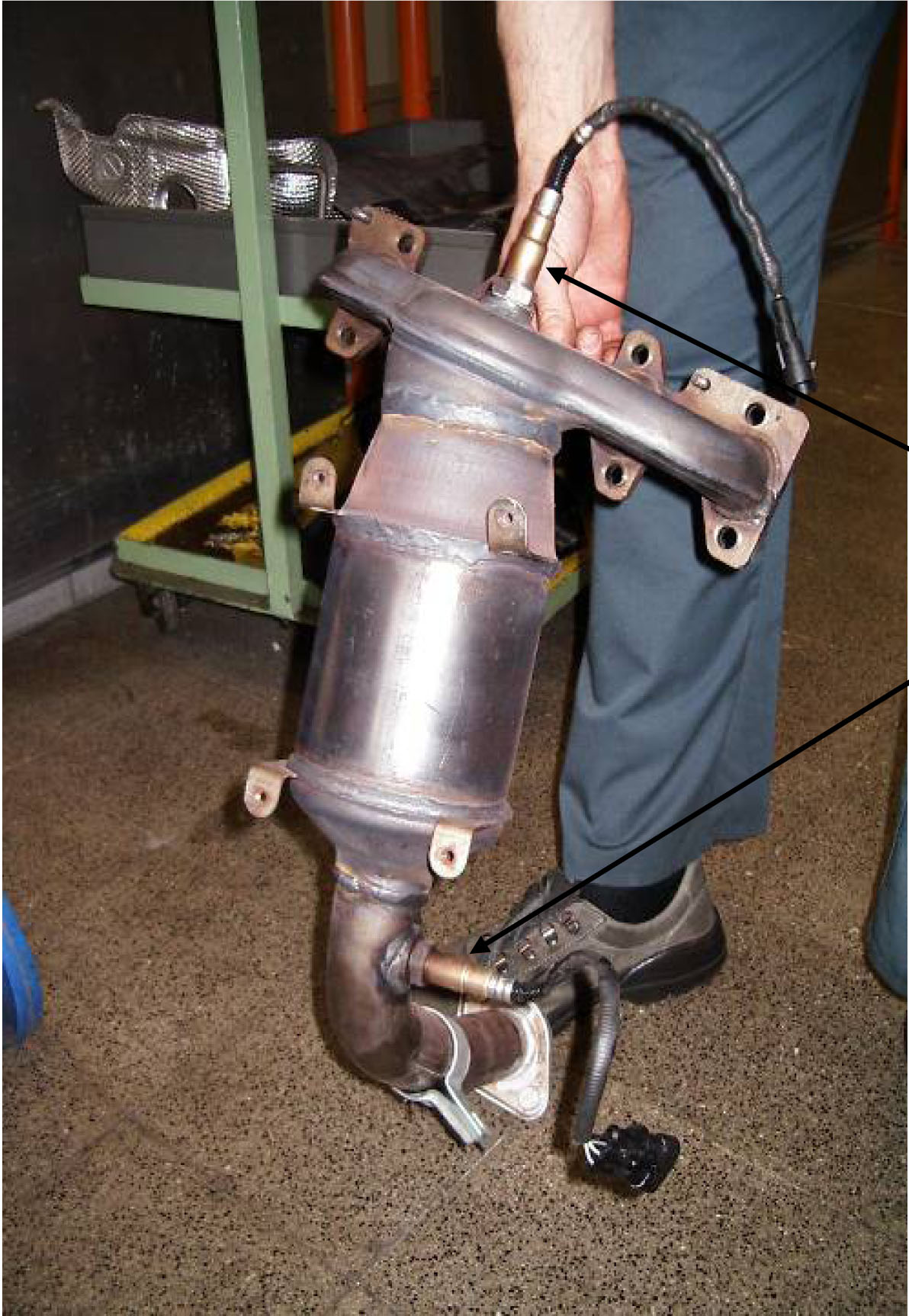

КАТАЛИЗАТОР И ВЫПУСКНОЙ КОЛЛЕКТОР С ДВУМЯ КИСЛОРОДНЫМИ ДАТЧИКАМИ

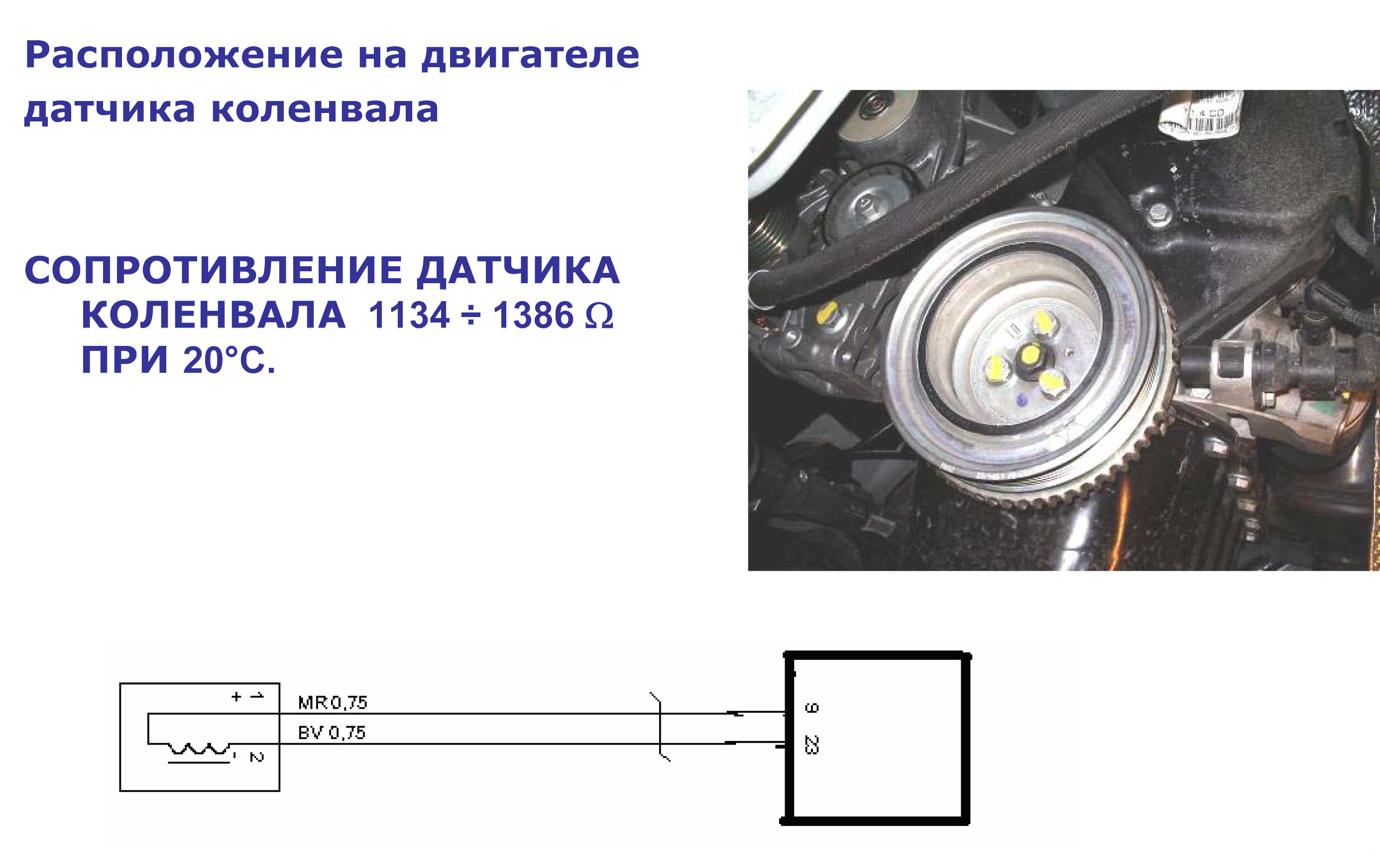

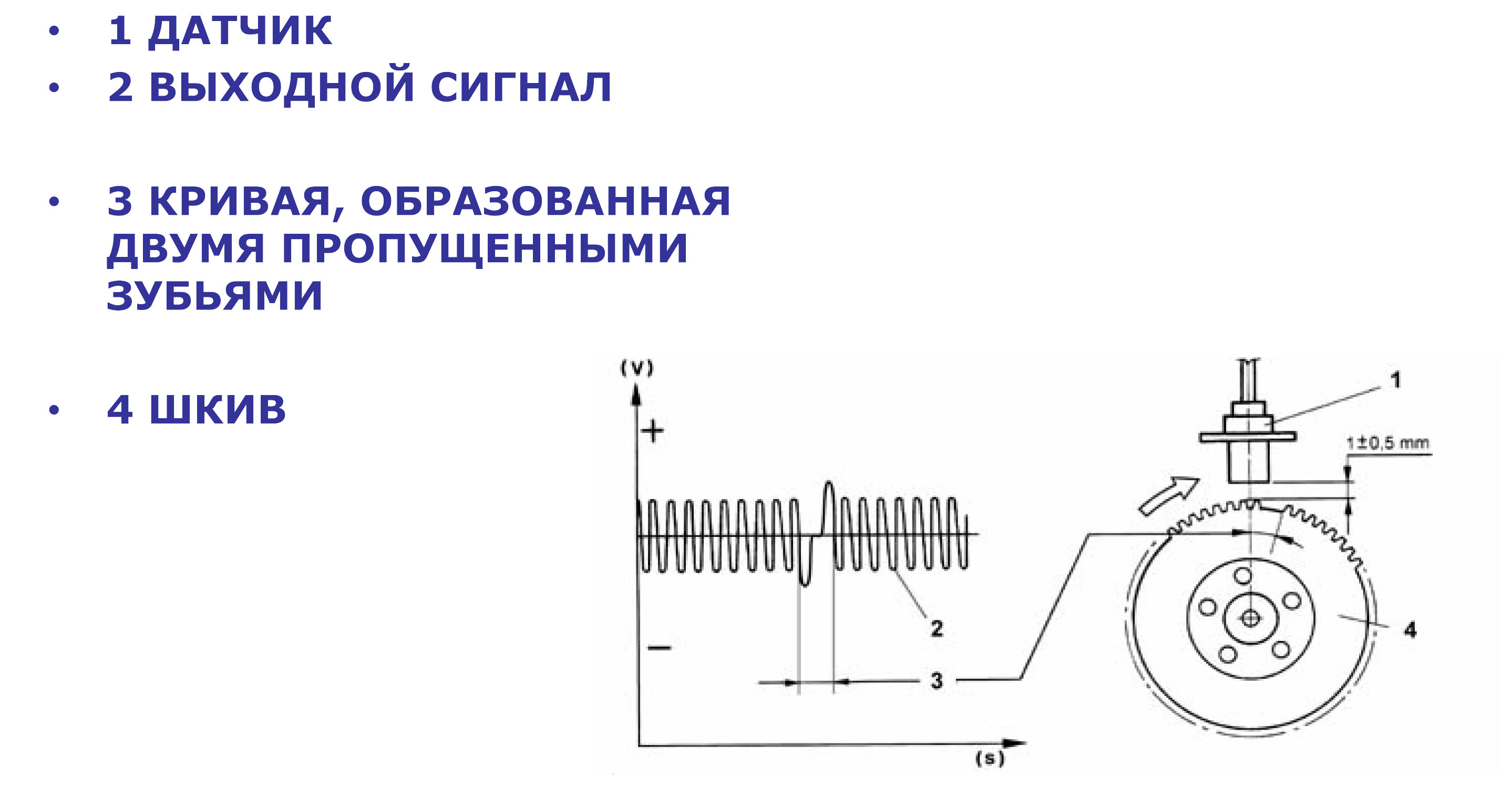

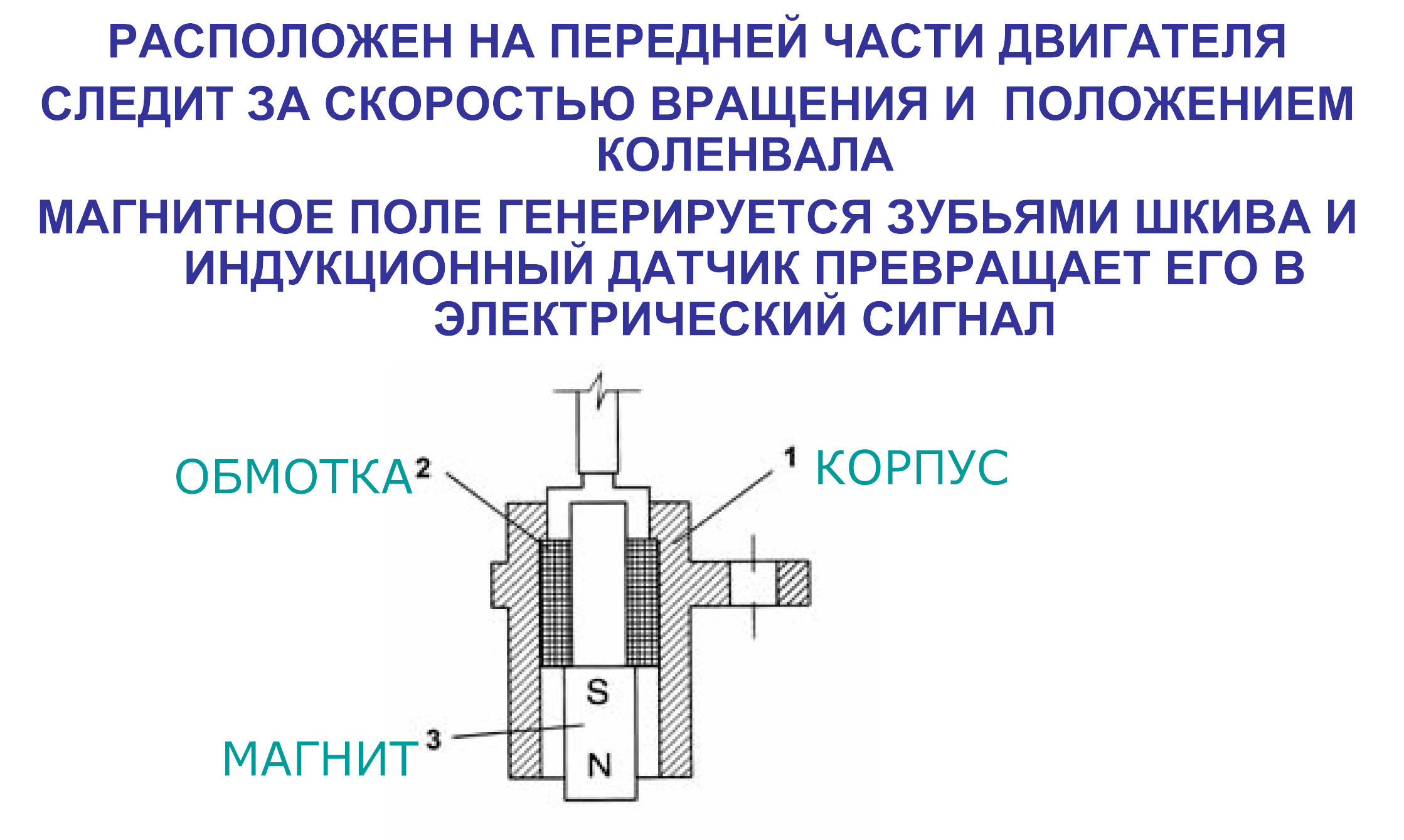

ДАТЧИК ПОЛОЖЕНИЯ КОЛЕНЧАТОГО ВАЛА

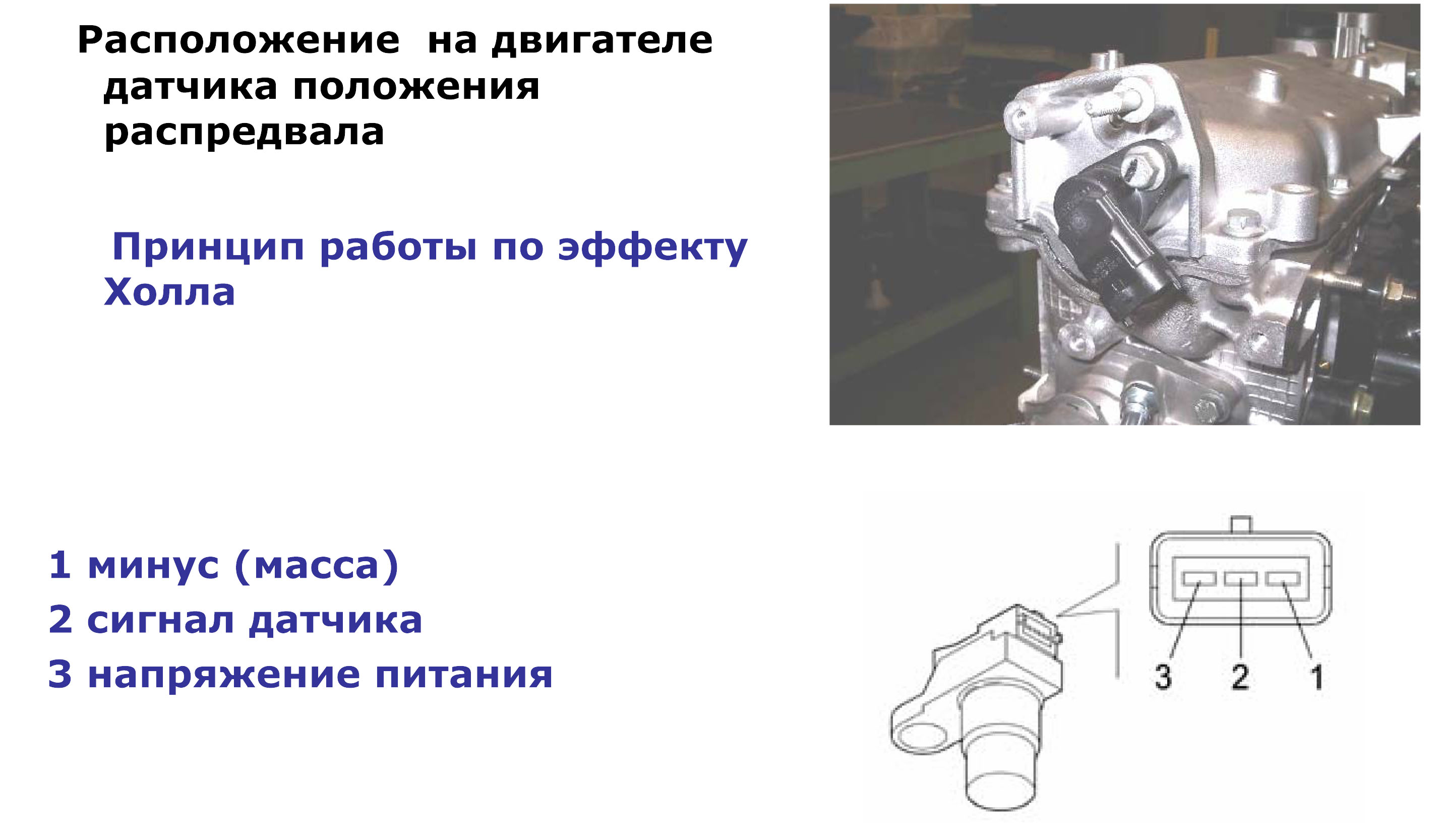

ДАТЧИК ПОЛОЖЕНИЯ РАСПРЕДВАЛА

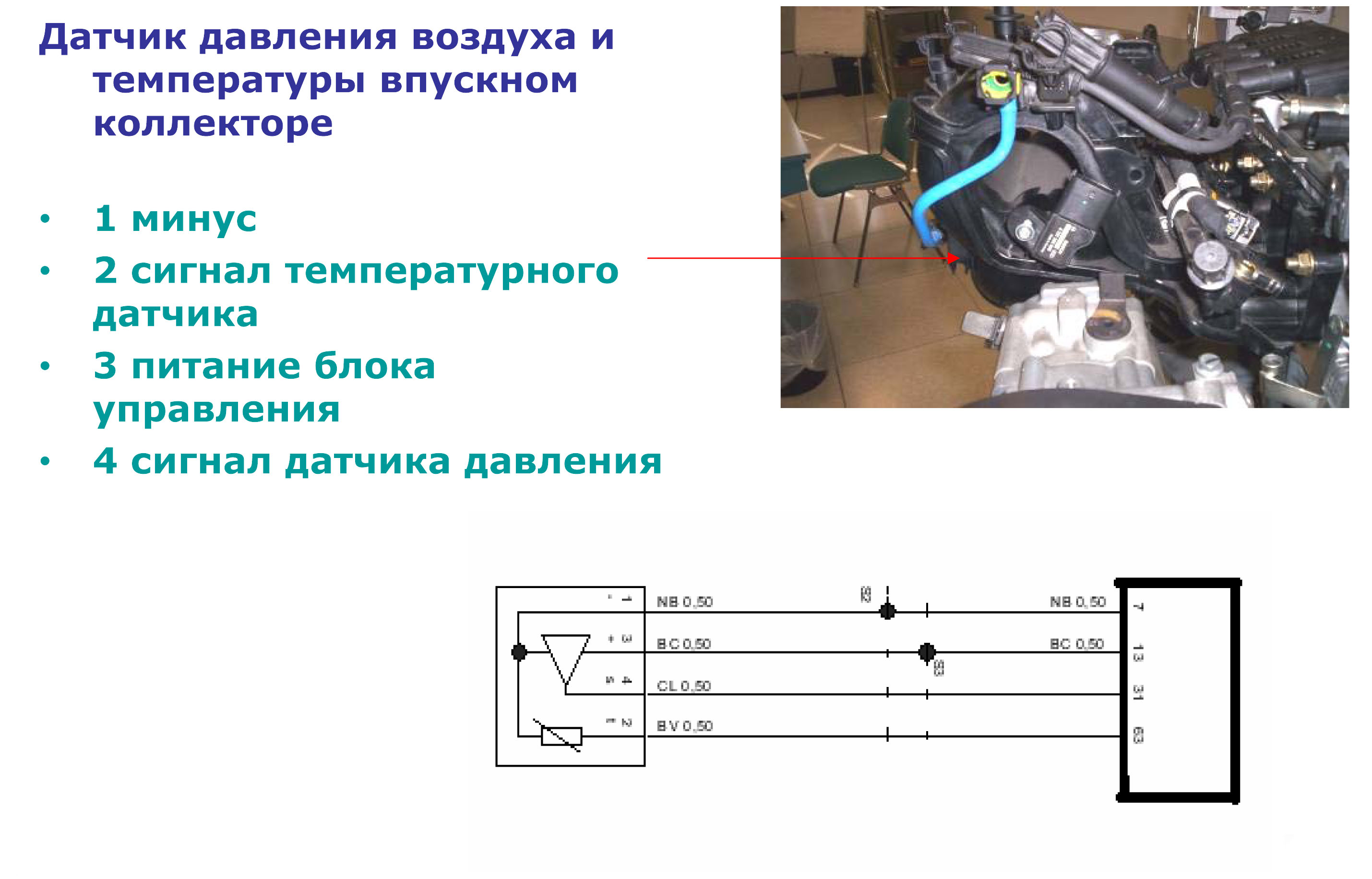

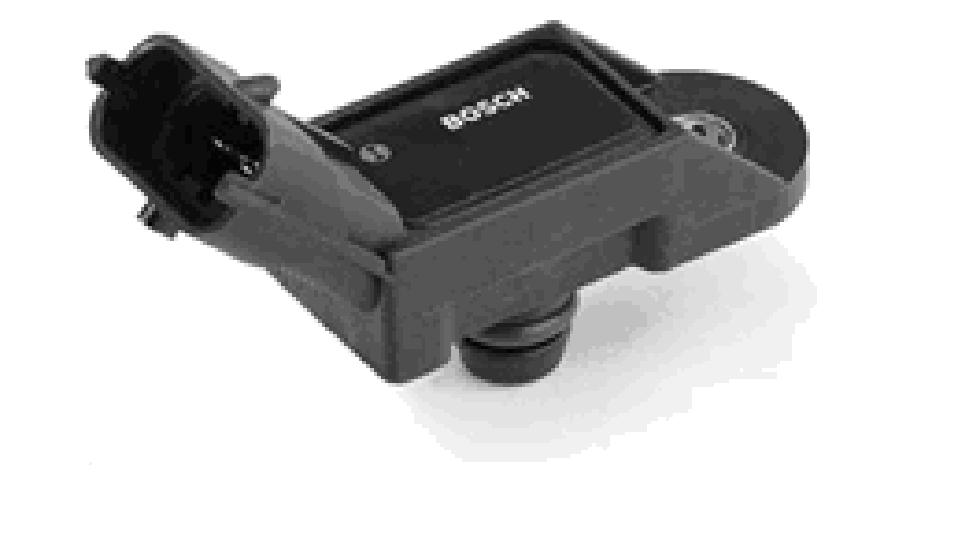

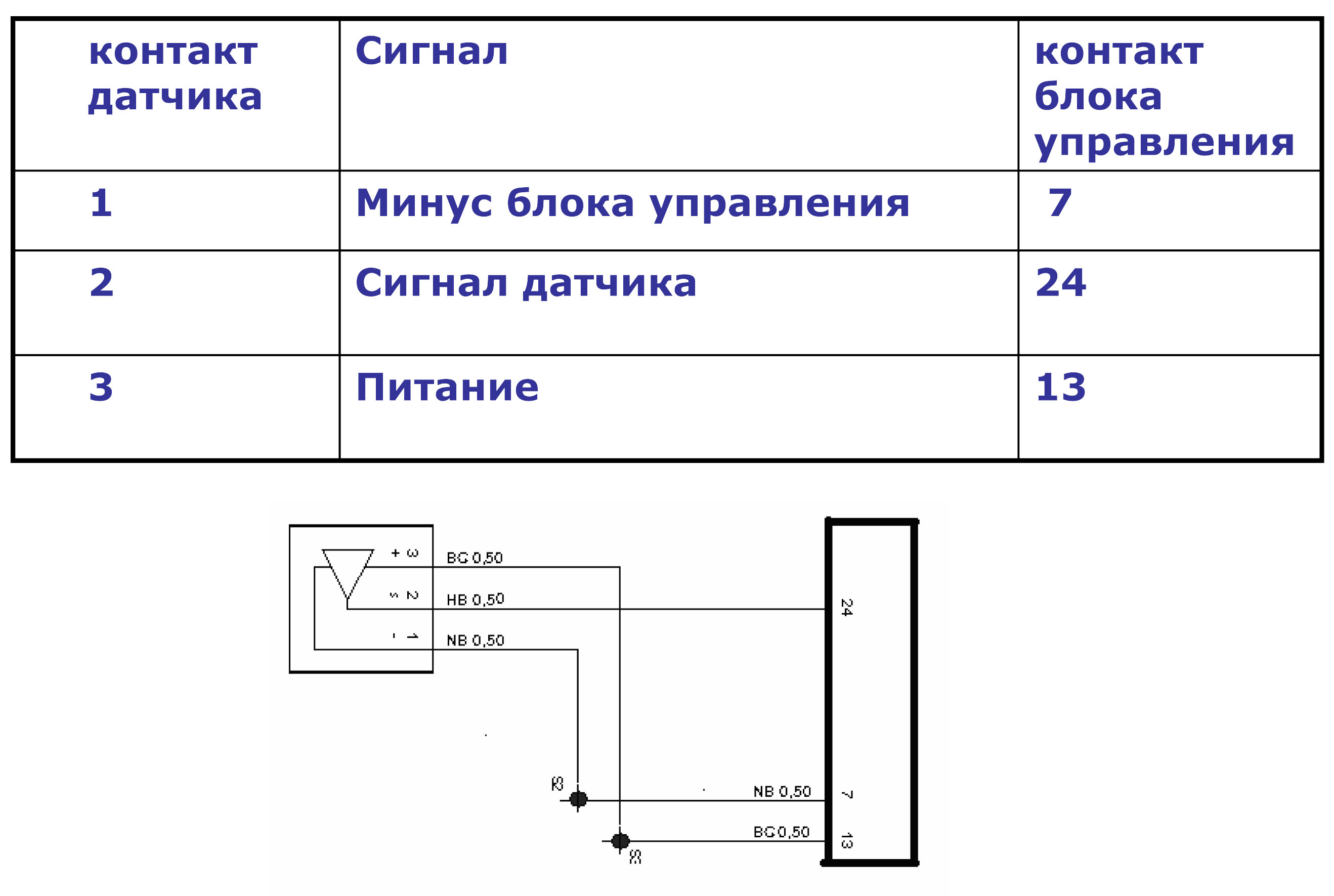

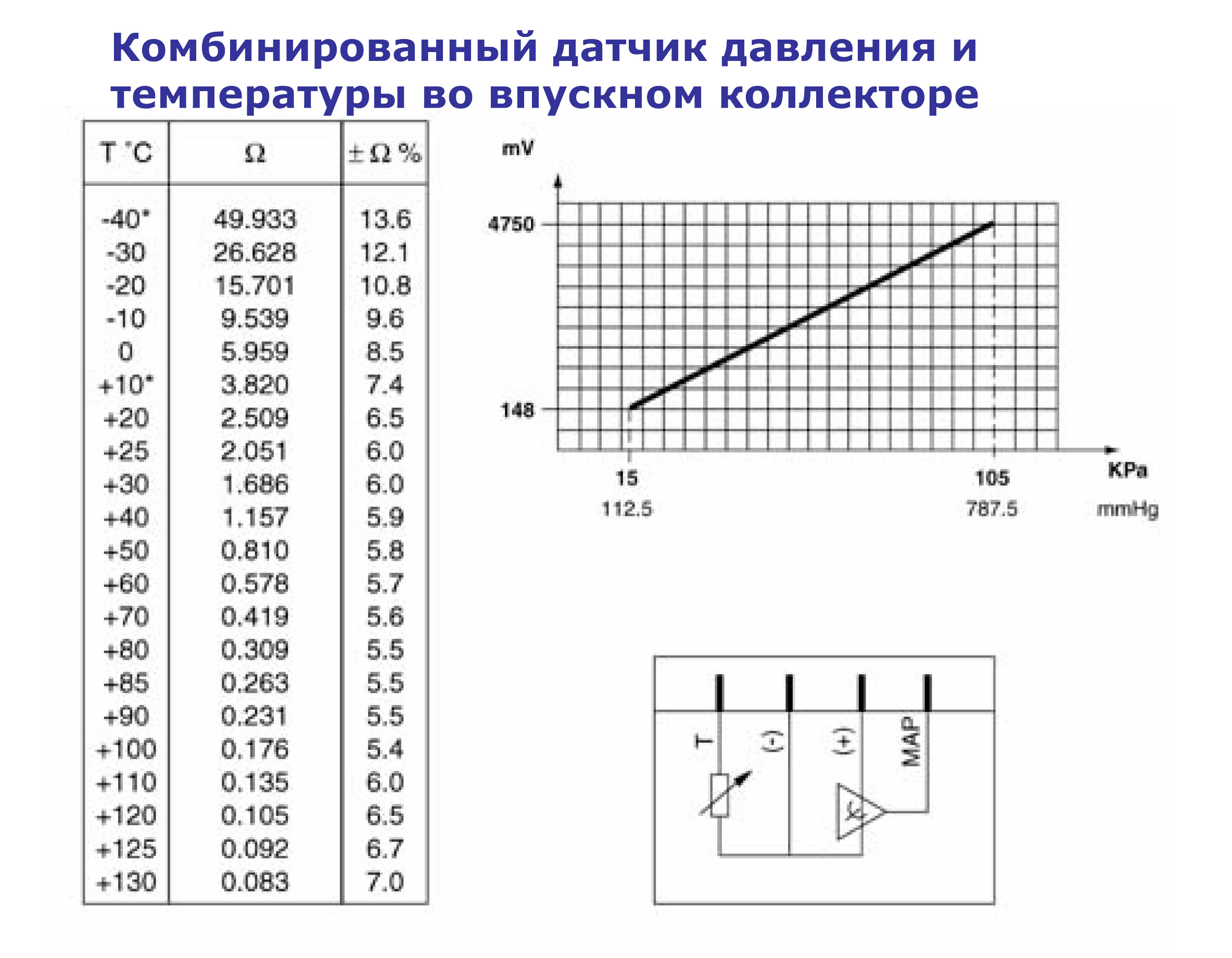

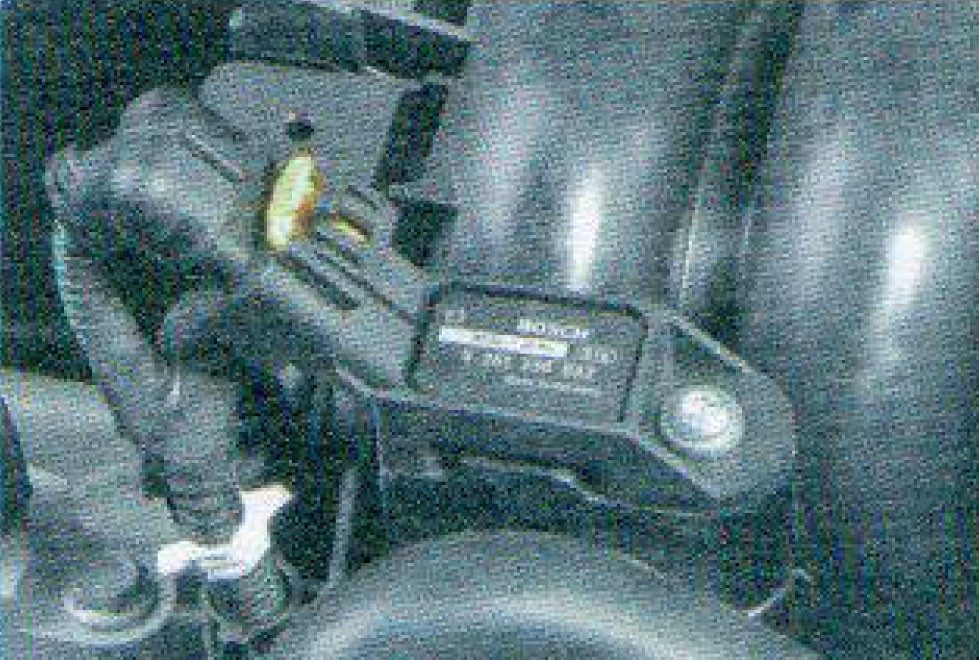

ДАТЧИК АБСОЛЮТНОГО ДАВЛЕНИЯ И ТЕМПЕРАТУРЫ ВОДУХА ВО ВПУСКНОМ КОЛЛЕКТОРЕ
ДАТЧИК АТМОСФЕРНОГО ДАВЛЕНИЯ

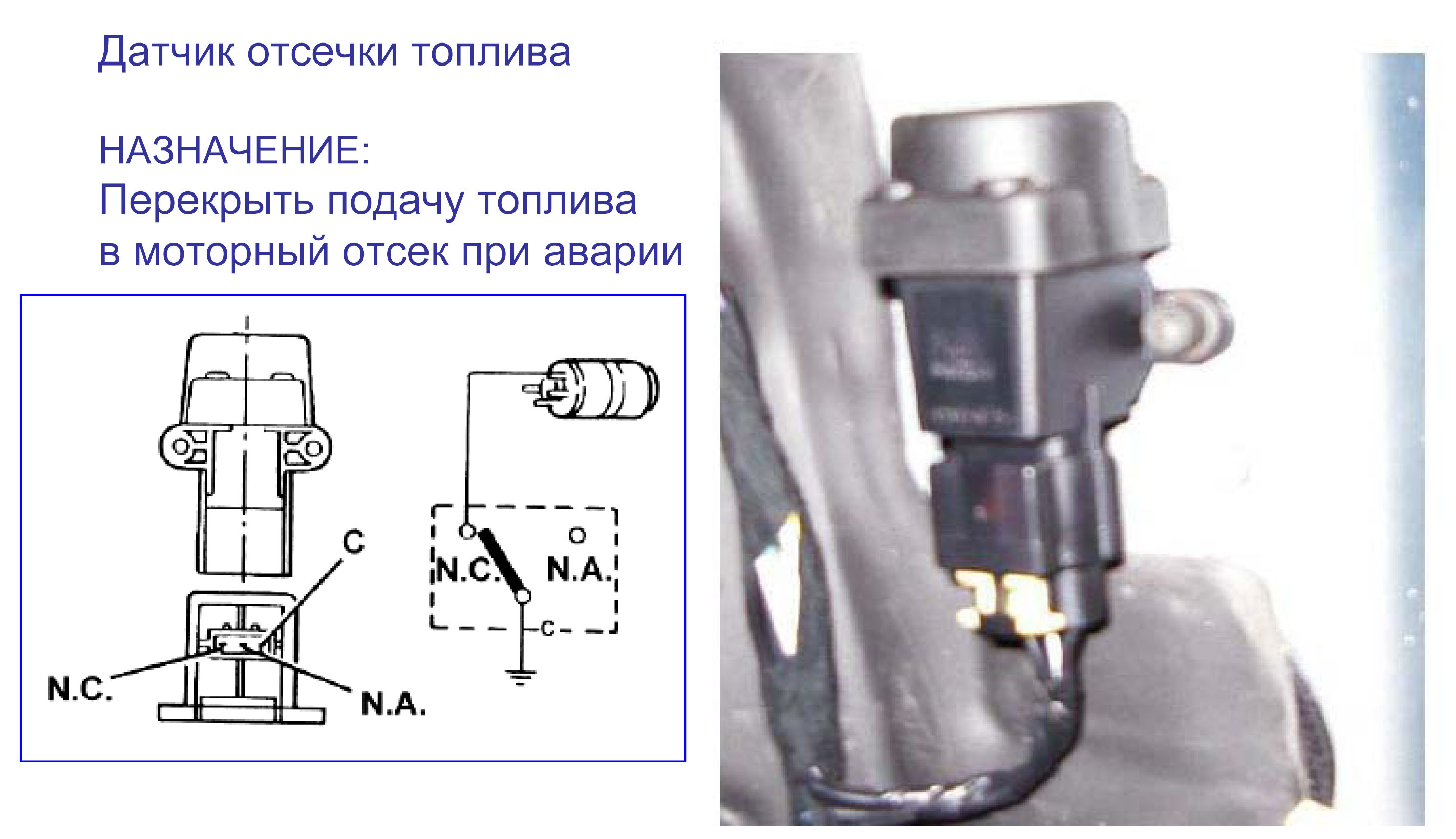

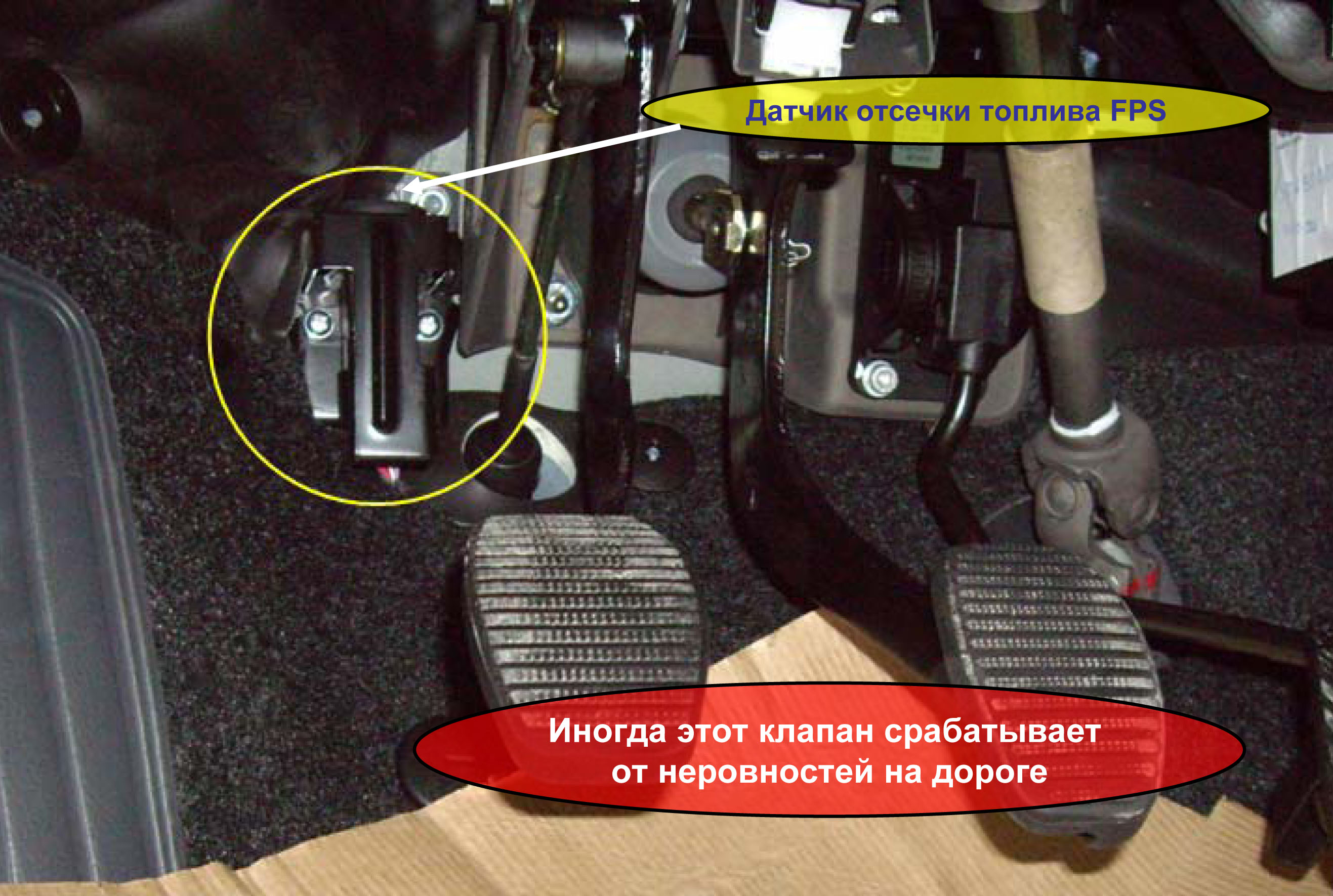

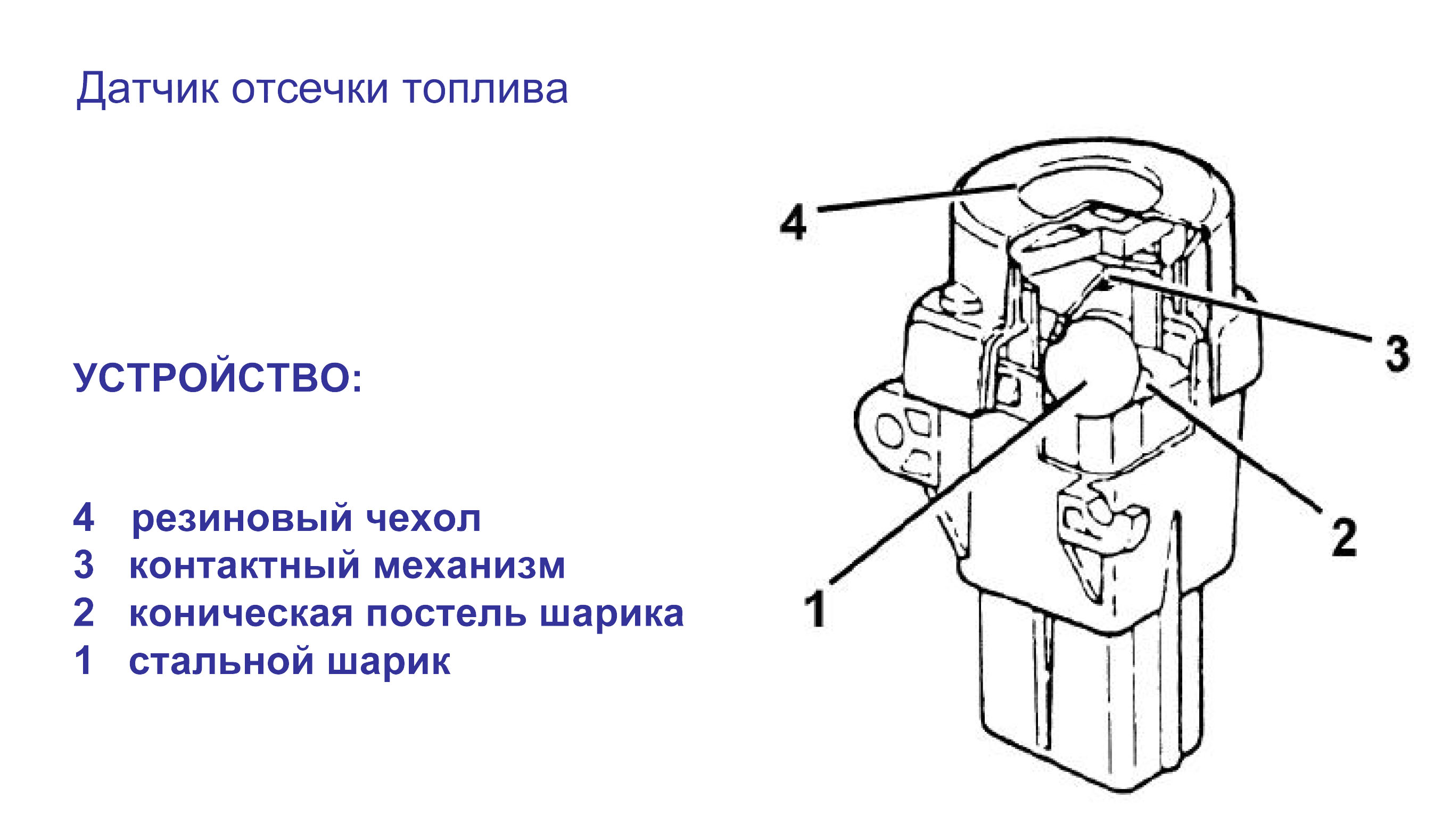

ДАТЧИК ОТСЕЧКИ ТОПЛИВА

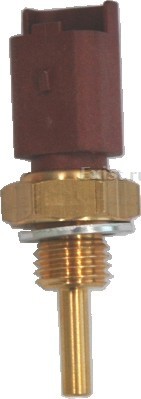

ДАТЧИК ТЕМПЕРАТУРЫ ОХЛАЖДАЮЩЕЙ ЖИДКОСТИ

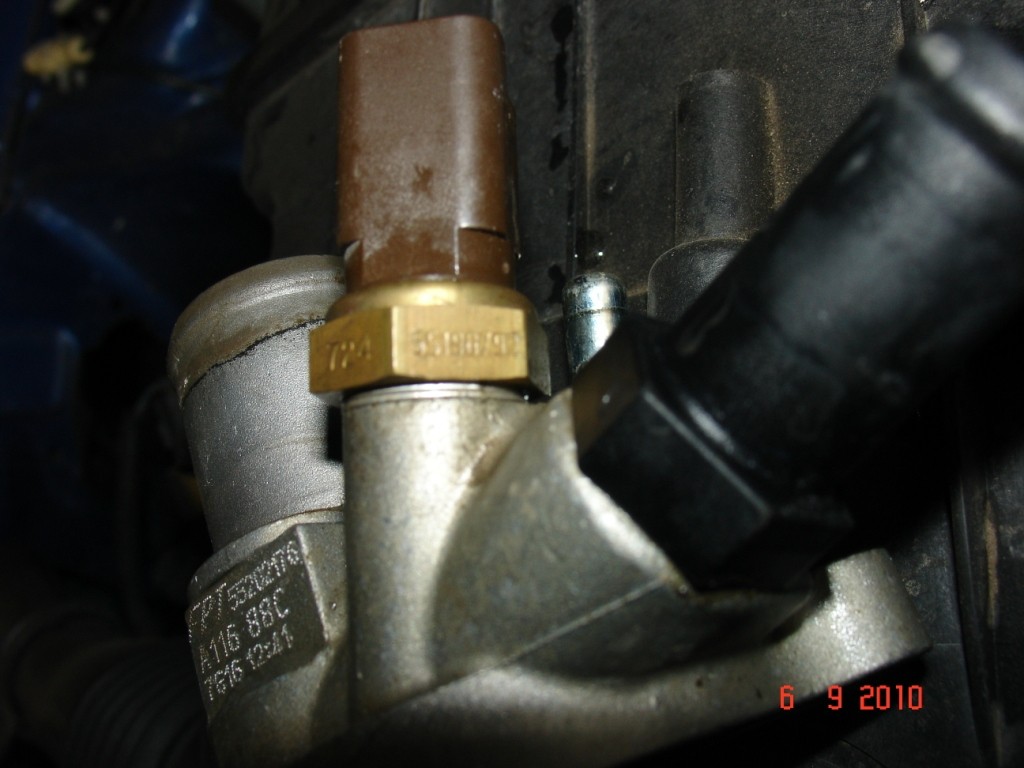

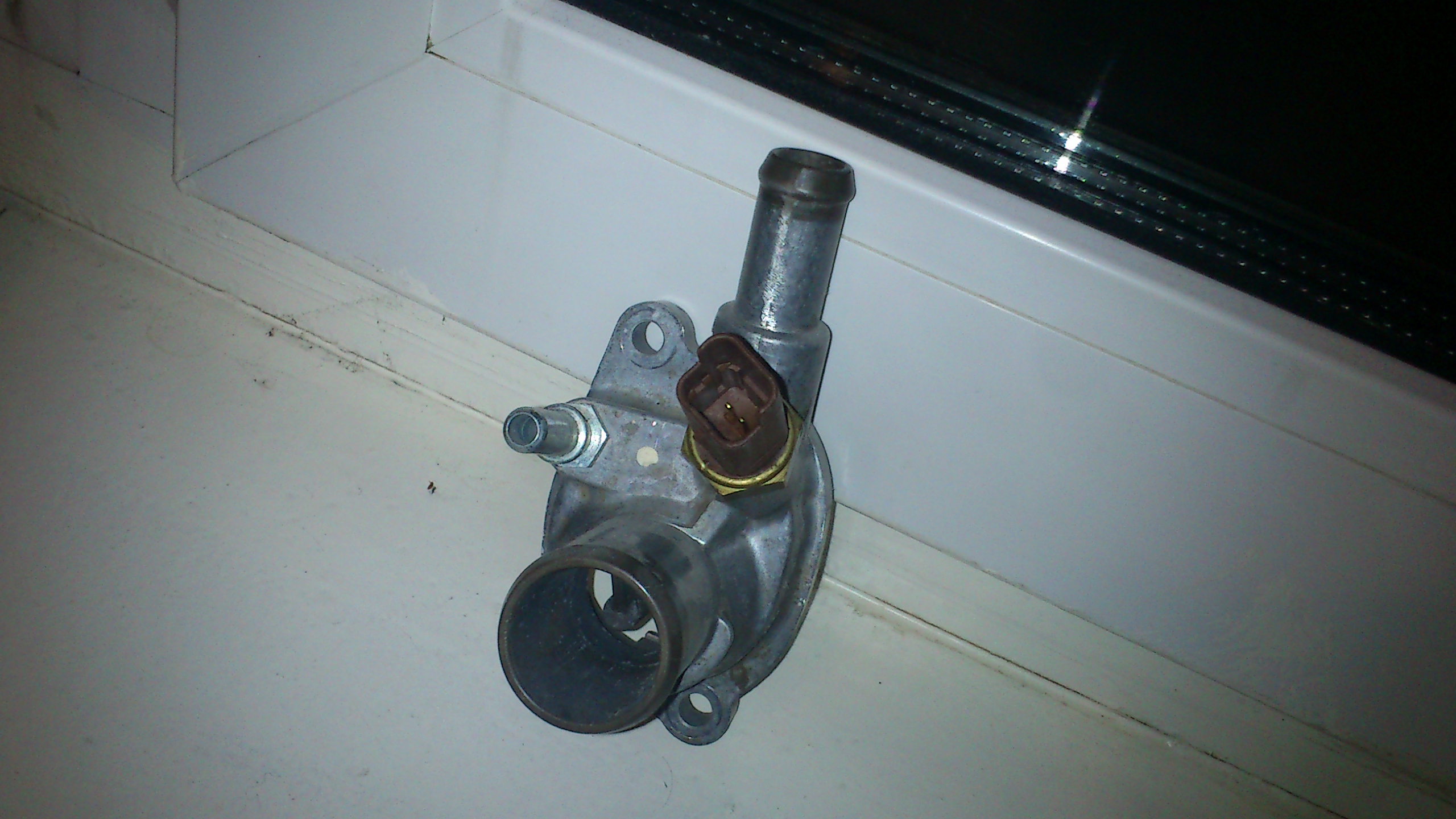

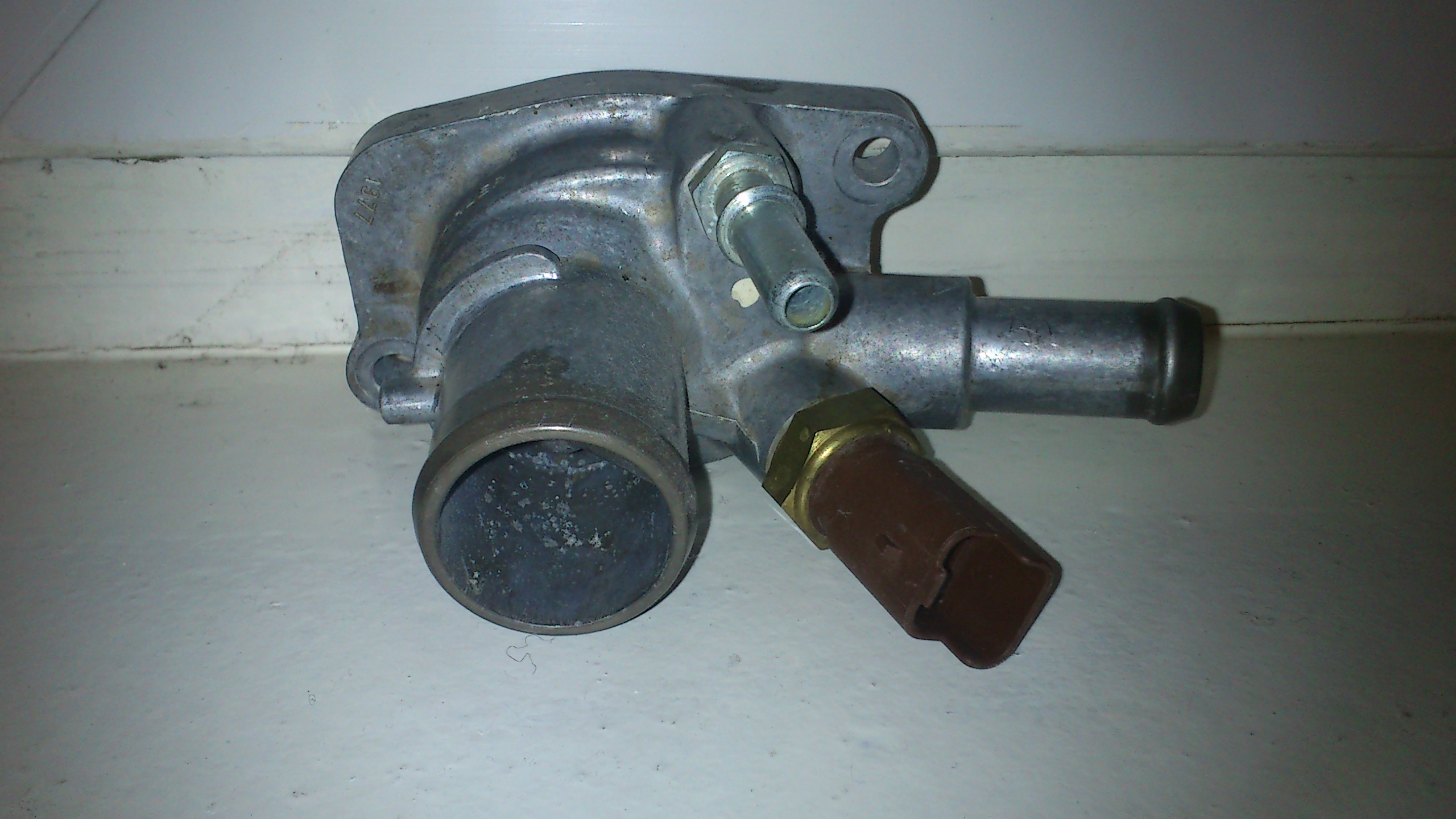

Датчик температуры охлаждающей жидкости установлен на корпусе термостата, который в свою очередь находится под плащадкой блока управления двигателем

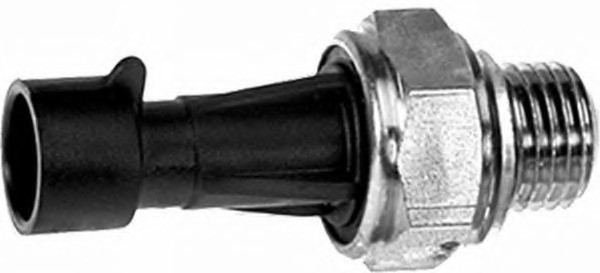

ДАТЧИК АВАРИЙНОГО ДАВЛЕНИЯ МАСЛА
